Вынужденно открываю этот топик - из-за регулярных вопросов на Е-майл по теме ремонта буржуинов. Бо, палят выходные каскады в буржуинах нещадно...

> Пдо> Александр здравствуйте! Интересует пара MRF 174mp выходной каскад ic 736, подскажите пожалуйста, как выйти из положения, может у Вас есть возможность подобрать такую пару? Заранее благодарен. С уважением Виктор.

> если ШПУ запитан 13,8В - тогда менять на RD70, т.к. смотрел PDF на 174-ые - они 24Вольтовые

Пдо>Александр здравствуйте! Благодарю Вас за ответ по моему вопросу о MRF 174mp. У ic 736 ШПУ запитан на 28в, что Вы можете предложить из своего, т.с. запаса и по какой стоимости. Речь идёт об одной рабочей, лучше новой, паре. Ещё раз с уважением, Виктор.

Советских транзисторов на 24В в корпусе 211-11 не выпускалось. Посему если хочется заменить 1:1 - придётся покупать буржуинские. Купить именно MRF174 на постсоветском проблематично - это явно не ходовой товар. За ради интересу поискал MRF174 в инете - вот, инфо к "размышлению" - см. по ссылке http://store.americanmicrosemiconductor.com/mrf174.html - "всего" 167.21 за транзистор (без стоимости пересылки)...
Из советских если выбирать - они все в корпусе как "болт", т.е. нужно вначале прикинуть - влезет ли тот "болт" вместо корпуса 211-11? Если влезет, и дырчить-сверлить своего "бесценного" буржуина не напрягает - тогда руки развязаны - можно смело ваять. Т.к. перечень советских транзисторов 27В-ольтовой серии достаточно длинный - см. здесь - http://ut2fw.com/node/57
Ещё, батенька, о какой "не новой паре" может идти речь? Покажите, где дядя Саша UT2FW использует Б.У. транзисторы...

"Пять копеек" от UT2FW в тему покупки буржуинов - граждане, ну не покупайте старую буржуинскую технику! Сдохнет - влетите в копеечку, если не дружите с паялом...
Полезное чтиво для пытающихся подружить купленного буржуина со своим старым ламповым УМом, дабы не плакаться потом в поиске сдохших транзисторов. См. по ссылке => http://ut2fw.com/node/19

_________________
Aleksandr

Здравствуйте!Подскажите пожалуйста фильтр fl 257 подойдет ic 775 ? Александр

Конечно. Подойдёт для любых икомов в которых установлен FL-96. Т.к. FL-96 не "пропустит" через себя качественный SSB сигнал. В икомах с кварцевыми фильтрами достаточно сложно получить "блатной" качественный SSB сигнал. Имею в виду такие SSB сигналы, которые стали популярны в последние годы - как наш радист набрался радио-буржуино и стал больше заботиться не о высоких частотах в своих сигналах и "спич-процессорах", а о сигналах, которые влёгкую получаются в СДРной технике. Т.е. мягкие насыщенные "бархатистые" тембры. По большому счёту ещё бы и FL-80 поменять. Но это менее "прямоугольный" фильтр в отличии от FL-96, посему частоты он зарежет не так сильно как FL-96.

_________________
Aleksandr

Ещё раз инфо в тему замены фильтров в трансиверах ICOM, что это такое и кой в этом есть смысл?

После того, как перебрал различных "буржуинов", появилась идея оставить себе какой-нибудь из "икомов". Но, незадача - качественный SSB сигнал на передачу в них обеспечить крайне сложно. Имею в виду радио с кварцевыми фильтрами по селекции. Обычно с завода установлены по третьей ПЧ FL-96 (2,8kHz), по второй FL-80 (2,4kHz) - достаточно нелогичное решение, т.е. ставить после узкого (2,4kГц) фильтр с более широкой полосой (2,8kГц). Возможно, что это маркетинговый ход - т.е. купил радио и потом, дабы его привести в "божеский вид", докупай ещё фильтры под свою задачу. Если хочешь качественный SSB - нужно ставить поширше по обеим ПЧ. Если озабочен приёмом в условиях помех - меняй на более узкие.
Т.к. дядю Сашу интересовал вариант качественного SSB на ТХ - пришлось удариться в поиски фильтров "поширше". Иком выпускают только два фильтра под такую задачу: FL-257 - это 3,3kГц по ПЧ 455kГц и FL-103 - это 2,8kГц по ПЧ 9,0115МГц. Менять только один фильтр не имеет большого смысла - посему пришлось искать оба. В течение года удалось прибарахлиться комплектом. Но появилась техника SDR, которая и решила "проблему любых полос пропускания" одним движением компьютерной мышки. Желание оставлять себе "какой-нибудь яезу-иком" отпало само собой... Посему и фильтры выставлены на продажу, дабы не собирали лишнюю пыль...
Почему замена только одного фильтра не решит задачу? Можно предположить, что замена FL-80 на FL-103 обеспечит решение. Т.к. крутизна скатов FL-103 позволит через него пропустить полосу около 3кГц с небольшим завалом крайних частот. Но FL-96 однозначно не пропустит шире оговореных 2,8кГц - т.к. это "серьёзный" фильтр с высокой крутизной скатов. Кого устроит 2,8кГц в SSB на ТХ - можно ограничиться установкой одного FL-103. Но для настоящих почитателей "блатных мясистых" сигналов - менять нужно оба фильтра. FL-257 нам обеспечит потребную полосу в 3,3кГц с высокой крутизной скатов - у икомов хорошие фильтры по 455кГц - это вам не "пьезики" от Murata. А FL-103 пропустит почти всю сформированную FL-257-ым фильтром полосу, т.к. прямоугольность фильтров на частоты 9МГц конечно будет хуже, нежели прямоугольность фильтров на 455кГц. См. ниже схематичную картинку совмещенных полос пропускания фильтров. Вот "верхушка" полосы, сформированной FL-257-ым фильтром, будет немного "резаться" проходя через FL-103, но где-то по уровню -8-9дБ полосы пропускания сравняются и все частоты пройдут через 103-ий. Если же оставить FL-80, то полосы пропускания 80-го и 257-го совместятся намного ниже по уровню - соответственно и затухание крайних частот в FL-80, конечно будет больше. Скаты FL-80-го обозначены на картинке жёлтыми линиями.

_________________
Aleksandr

Из очередной почты -

Здравствуйте,Александр!
Понятно,но без скидки транзисторы для меня слишком дорогие.Купил нерабочий FT-757GX за 100$,сильно потратился на его восстановление.Нигде не могу найти недорогие транзисторы на выходной каскад,думал даже заменить их на КТ966А,Вы где-то публиковали схему усилителя на этих транзисторах,но их тоже нелегко купить,да и неизвестно как они будут работать на месте импортных.
С уважением,Николай.

Граждане, ну не покупайте старую буржуинскую технику, а тем более убитую! Бо, даже те, кто дружит с паялом потом вот такими становятся ->
Где поглазеть конструкции от UT2FW? А вверху ссылка есть на сайт и здесь же в форуме есть раздел Усилители.

_________________
Aleksandr

Т.к. страничка на СКРе от дяди Саши накрылась "медным тазом" и восстановить всю информацию, которая там была собрана за 8 лет, крайне тяжко в сжатые сроки - помалу хотя бы сюда буду выкладывать утерянное...

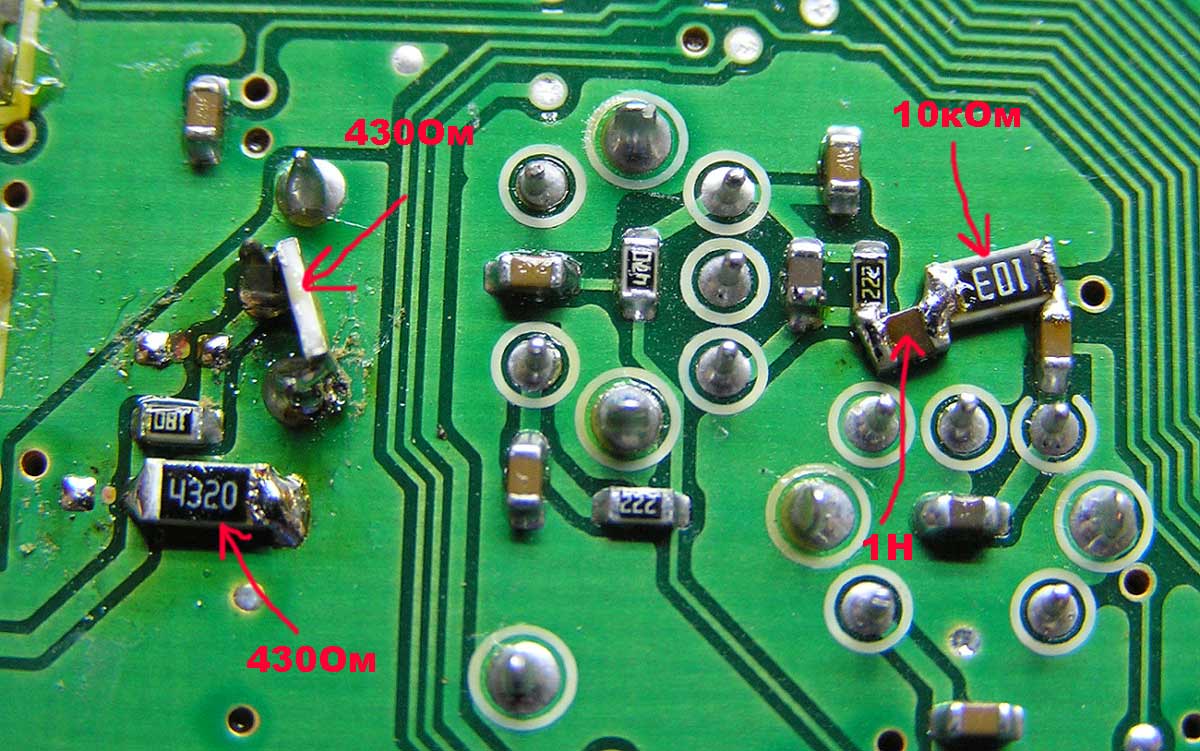

По просьбе Сергея RV4CS картинки "доработки" иком 746ПРО. Пока только в картинках как сделано прямо на плате 746-го. Где-то была схема той доработки - что-то не найду. Может у кого сохранилась - скидывайте сюда.

_________________
Aleksandr

Спасибо дядь Саша, хотябы на этом, остаётся только надеяться, что страничка с многолетними изысканиями будет таки восстановлена.

Тонким слоем дятька мажуться детали полированные до блеска и емеющие низкий температурный коэфф. расширения. Такой тразистор и не шибко гладкий радиатор это 0.5-1мм и затяжка радиатора к тразистору "не додури", как только паста перестала активно выдавливаться, то хорош тянуть У керамики и медной площадки очень большой коэфф. расширения по отношению к люминевому радиатору. Соотвественно при резком и активном нагреве при сильной затяжке будет наступать деформация корпуса транзистора, как следствие самое распространнёное явление "пшик" из под вывода тразистора. Паста как раз и была изобретенна для того чтоб скомпенсировать шероховатость деталей и возможности обеспечения технологического зазора. В медтехнике напрмер и даже сварочных аппаратах в наше время активно юзают динамометрический затяжной инструмент Сейчас всё импульсное посему мощные СВЧ и переключающие тразисторы используются повсеместно.

Поднятие "динамики" IC-760PRO.

_________________
Aleksandr

Александр! Хотелось бы поподробней узнать о "подводных камнях", про которые Вы упоминали в обзоре TS-2000. Евгений.

Что именно?

_________________
Aleksandr

Александр, я извиняюсь,что не правильно Вас процитировал. Я имел ввиду вот что :( TS-2000 – если коротко – неплохое радио даже для КВ (жаль что кенвуд прекратили работать для радистов). Но есть и в нём небольшие “грабли” от которых хотелось бы избавиться. ) .Так вот про "грабли" и хотел узнать поподробней. Евгений.

Высказываю только своё "видение". Вначале немного о позиции в теме.
Когда переберёшь несколько сотен различных трансиверов - вот только после этого и формируется какое-то "видение". Это когда уже пропадает желание вступать в споры-обсуждения "ху-из-ху"...
Конкретно по 2000-му. Первое, что меня утомляло - в режиме RX включается внутренний вентилятор. Что это за стационарное радио, в котором нужно приёмник обдувать? Даже мыльница иком-7000 почти не "страдает" таким недостатком. Кажущееся обилие кнопок-ручек-пипок на панели абсолютно не связано напрямую именно с "крутилками" качества приёма. Имею в виду КВ. Чтобы именно что-то для RX "покрутить" - там их мало. Сравнительные замеры приёмника выложены на сайте. Однозначно нужно "дорабатывать" приёмник, если хозяин радио - любитель SSB на НЧ диапазонах. При большом желании, думаю можно приём в нём довести до неплохого уровня. Основываюсь на своём опыте доработки TS-870S - сейчас то радио у Виктора UT2IV - они только тот трансивер и тянут на коллективку, когда нужно хорошо в тесте выступить - классный RX получился. Схемотехника входной части RX у этих TRX похожая. Как мультибендовому радио - пока не вижу ему альтернативы. Как радио для НЧ диапазонов - не вижу сенсу, если хозяин не дружит с паялом и SMD компонентами.

P.S. Тут приводили ссылку на торгующий ресурс. Господа, по этой теме есть хорошая пословица: "Самое лучшее радио это то, которое хотят продать!" - не забывайте об этом. Pls, все ссылки на торговлю => СЮДА.

P.P.S. Сейчас у меня в наличии на "подхвате" IC-7000. Не для того, чтобы алёкать на нём в эфире - он очень удобен своими размерами как "прибор" - подать возбуждение на настраиваемый усилитель, прослушать сигнал "Дуная" и т.д. Появилась потребность в радио для шека в RU6L - заказал TS-2000. Не потому, что он лучше 7000-ка, а потому что в штатах цена на Б.У. IC7000-TS2000 практически сравнялась. Но при желании в 2000 ещё можно с паялом влезть, а вот в 7000-к с его размерами - это занятие для "мазохистов". Так что - даст Бог здоровья - может дойдут руки и до доведения RX 2000-го до уровня TS-870S.

_________________
Aleksandr

Александр спасибо за исчерпывающий ответ. И дай Вам Бог здоровья воплотить все ваши планы в жизнь. а мы соответственно узнаем о результатах. 73! Евгений.

Доброго времени суток,форуму.Вопрос такого характера,в TRX TS930 выгорели выходные транзисторы,по случаю удалось приобрести MRF428 вместо MRF422,как итог замены,завал АЧХ на 28 мгц в два раза(25вт),по сравнению с 7 мгц,при средней выходной мощности 50 вт.Элементы коррекции АЧХ выходного каскада уже все перетряхнул.Если кто из коллег имел опыт работы с ними,или схему выходного каскада на MRF428, (что бы уж не изобретать каляску) поделитесь пожалуйста инфой.Заранее благодарен.

Так и будет - 428ые - 50В питание, а 422 - 24В. Одними кондёрчико-резисторчиками там АЧХ не вытянуть. Или поднимать напряжение питания, что не реально или ещё "поиграться" с соотношением трансформации в биноклях. Но по большому счёту не всё так просто, как наши радисты сейчас начали "лабать" уже и буржуинов. Недавно с икомом 7000М тема возникла - из него 50Вт - по словам наших спецов - "два пальцА об асфальт получить 100Вт". Согласен - элементная база совпадает - можно сделать, но какими усилиями? Попробуй его разбери, чтобы добраться до ШПУ, а затем поотковыривай все трансы, переделай, затем обратно... А "оно вам нада?" как говорят в Одессе...
Посему - прежде, чем браться за ремонт, подумайте-посоветуйтесь, чтобы потом не изобретать велосипед. На мой взгляд - на замену 422-ым нужно искать тоже 24В-ольтовые транзисторы. И не потребно гнаться за "мощой" в ТТД транзистора. Буржуи страхуются, т.к. знают, что для пользователя делают технику - посему применяют заведомо более мощные. Для дружащего со своей головой пользователя будет достаточно применить на замену транзисторы и до 80-100Вт мощностью. Пример - очень часто меня стали спрашивать транзисторы 2SC2879 - популярные транзисторы в ШПУ с 13,8В питанием трансиверов. Докладываю - не вижу никакого смысла искать и отваливать деньги именно за 2879 - в 100Вт ШПУ прекрасно работают менее мощные и дешевые 2SC2290. Для драйверов все ищут "антикварные" 2SC1971, 2SC1972, 2SC3133 или ещё какие-нибудь подобные, которые в пластике. Тоже нет смысла - проще установить современные полевики RD06, RD16 и забыть ту тему. Здесь, правда, придётся приподнять напряжение смещения для полевых транзисторов, в отличие от биполярных.
