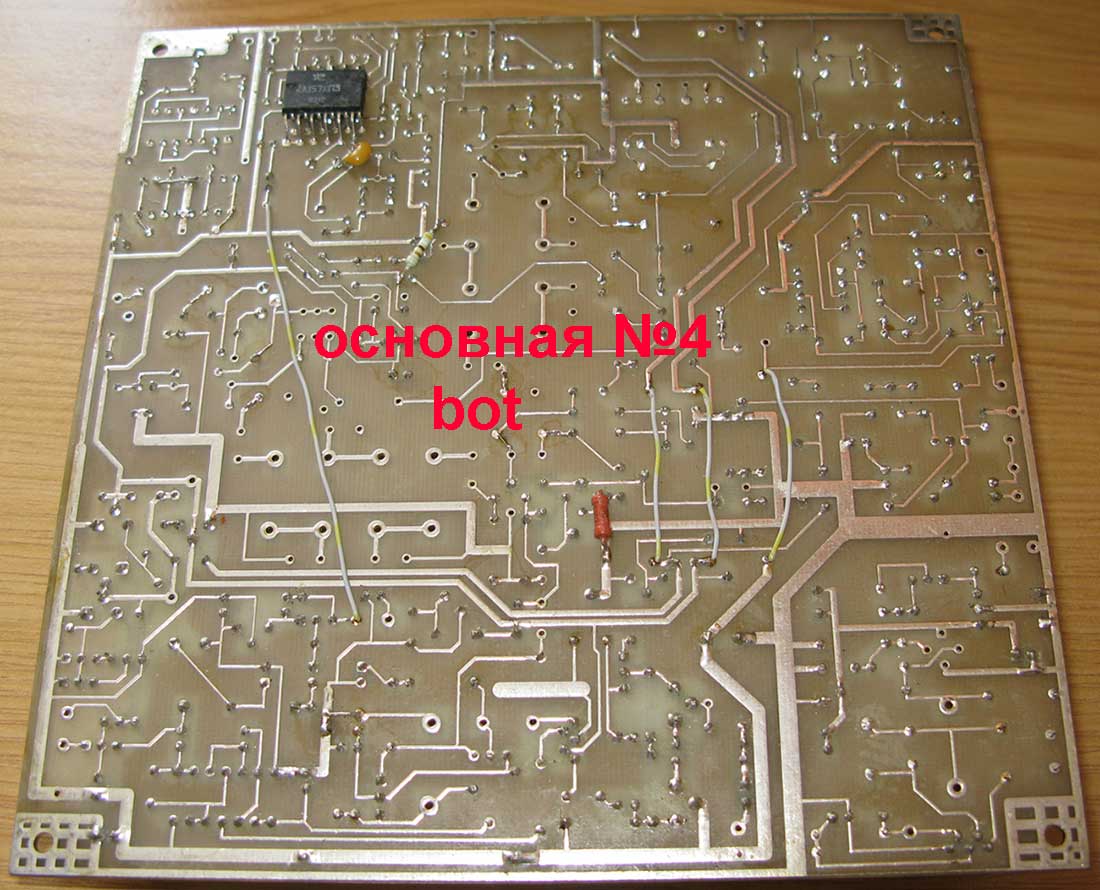

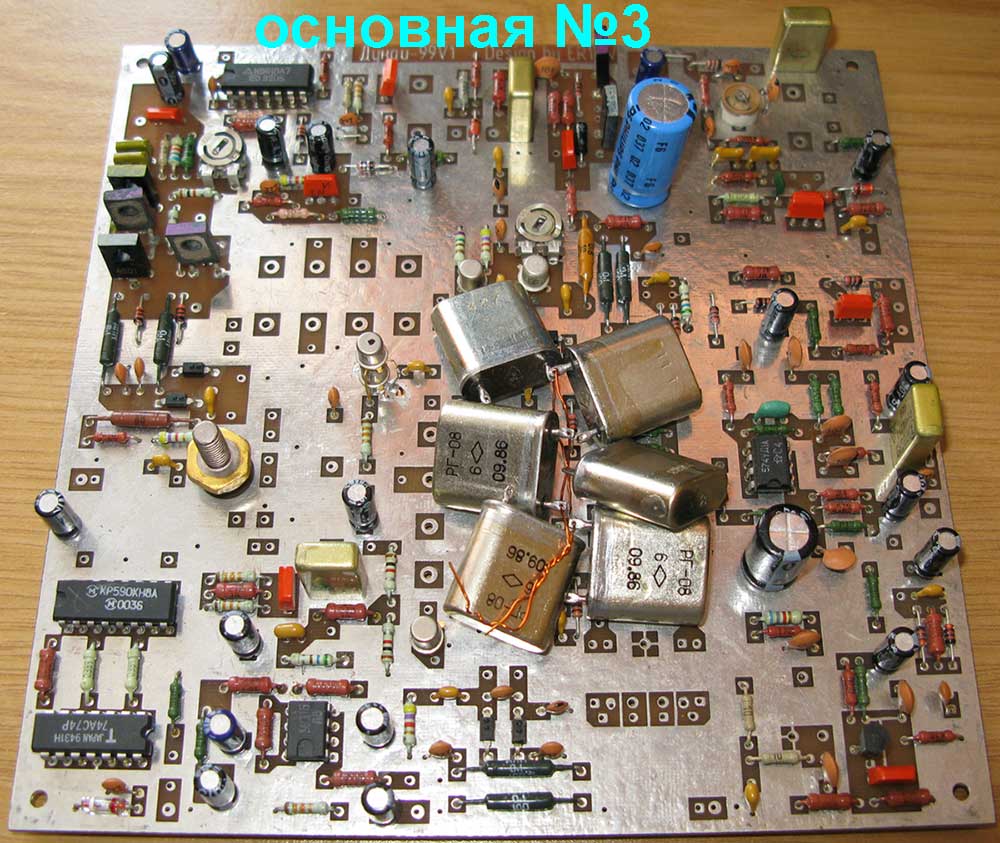

Набор кварцев для кварцевых фильтров 6-ти кристального + 4-х кристального + 2 кварца (опора и CW). Для плавного сужения 4-х кристального 3шт варикапа КВ-139. Описание - см. "Основная плата №5". Кварцы подбираются как по добротности ( Х1-38 ), так и по частоте ( Ч3-34 ), т.е. так, как и подбираются для установки в "основную плату №5". Т.к. кварцы выбираются из "бооольшой кучи"
- разброс минимален - обычно не более 5-10Гц. Те цифирки, которые написаны на кварцах, обозначают только порядковый номер при подборе - в какой последовательности их запаивать - без разницы. Повторяемость в характеристиках при таком тщательном подборе - 100%. Думаю, паяльщику понятно будет, что паять кварцы нужно быстро, хорошо прогретым паяльником и легкоплавким припоем? Т.к. если будете сильно и долго греть кварц то, что может случиться с кварцевой пластинкой внутри его корпуса - тоже рассказывать? Ну и смотрите как те кварцы запаяны в основную плату - чтобы корпуса всех кварцев служили заземлённым экраном, а не приёмными антеннами. Два кварца с надписями CW и OP - соответственно для CW генератора и опорника. Могут быть отдельно два кварца без надписей - без разницы какой куда запаивать.
| Вложения: |
 xtal-zq-6+4+2.jpg [ 78.9 КБ | Просмотров: 21555 ] |
Комментарий к файлу: Схема основной платы №5.
Osn №5 корр.rar [349.81 КБ]
Скачиваний: 1533 |

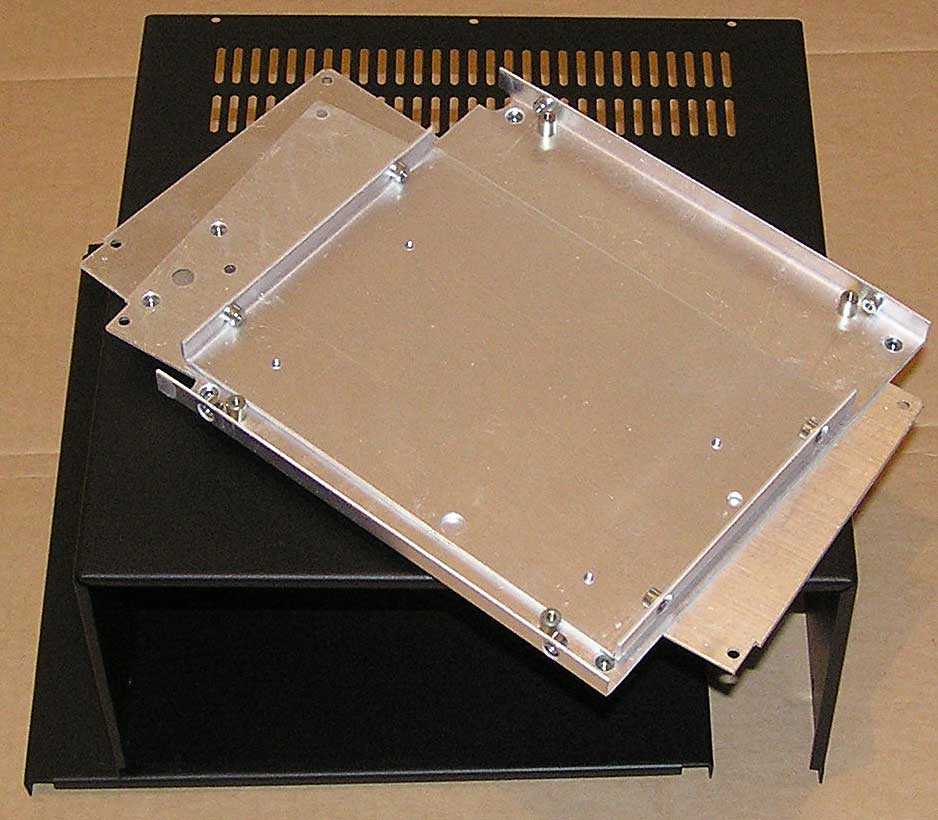

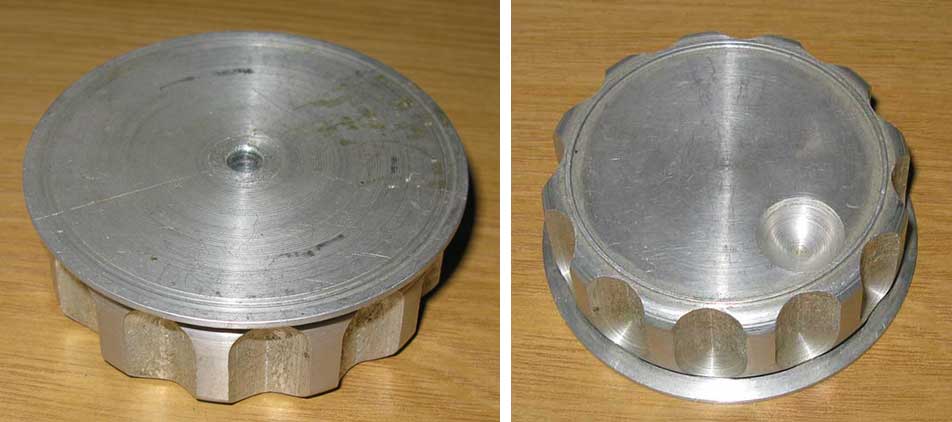

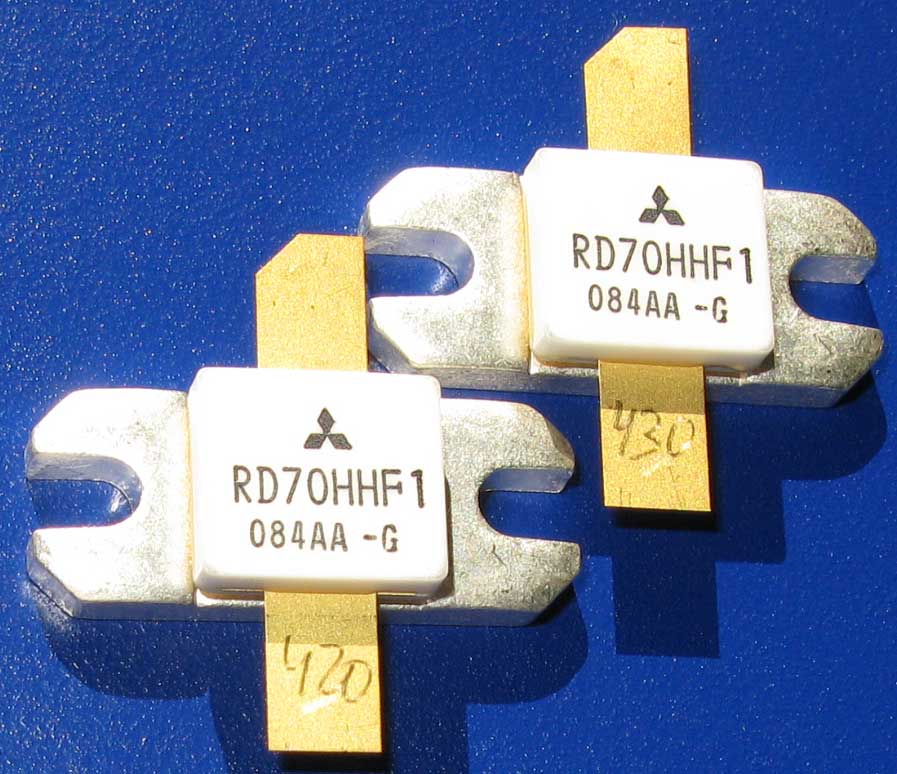

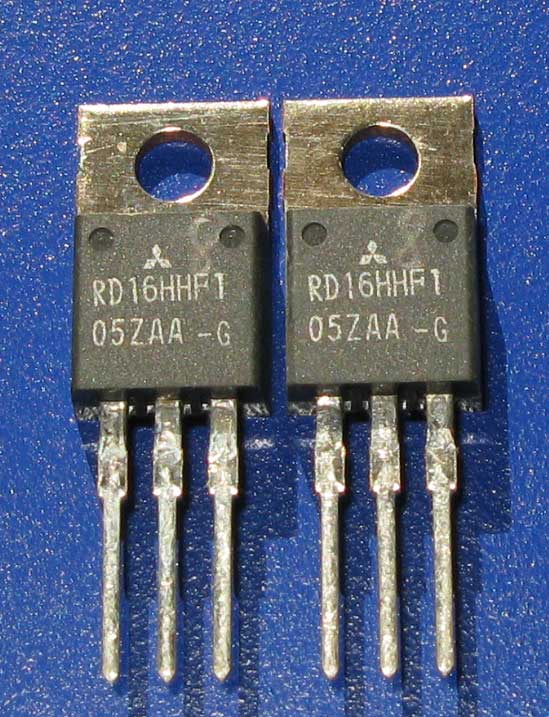

Клоню к тому, что при наличии интернета найти описание какого-нибудь радиоэлемента - это как "два пальца об асфальт". Не забывай, что функция "Поиск" есть и здесь на форуме - набери там скажем RD70 - и ничего не нужно будет искать - по ссылкам только пройтись.
