Не могли бы вы дать некоторые
разъяснения по поводу разногласий в схеме Урал 84:
1. В принципиальной схеме формирователя SSB и CW (Узел А - 4)
резистор R6 соединяется с резистором R11, а по печатной плате они
вообще вместе не соединяются и R11 одним концом на массе
2. По схеме R6 соединяется с C5 и L2 , а в печатке нету наверное нужна перемычка?
3. И откуда взялся конденсатор C28 в плече R6

Для начала давайте определимся со схемой, т.к. на какую схему и где смотрите - никому не известно. Предлагаю далеко не идти, а именно - на сайте http://ut2fw.com эта тема дааавно освещена. Идём на страничку http://ut2fw.com/node/40 смотрим на схему и "показываем пальцем" что не так, как нужно...

_________________
Aleksandr

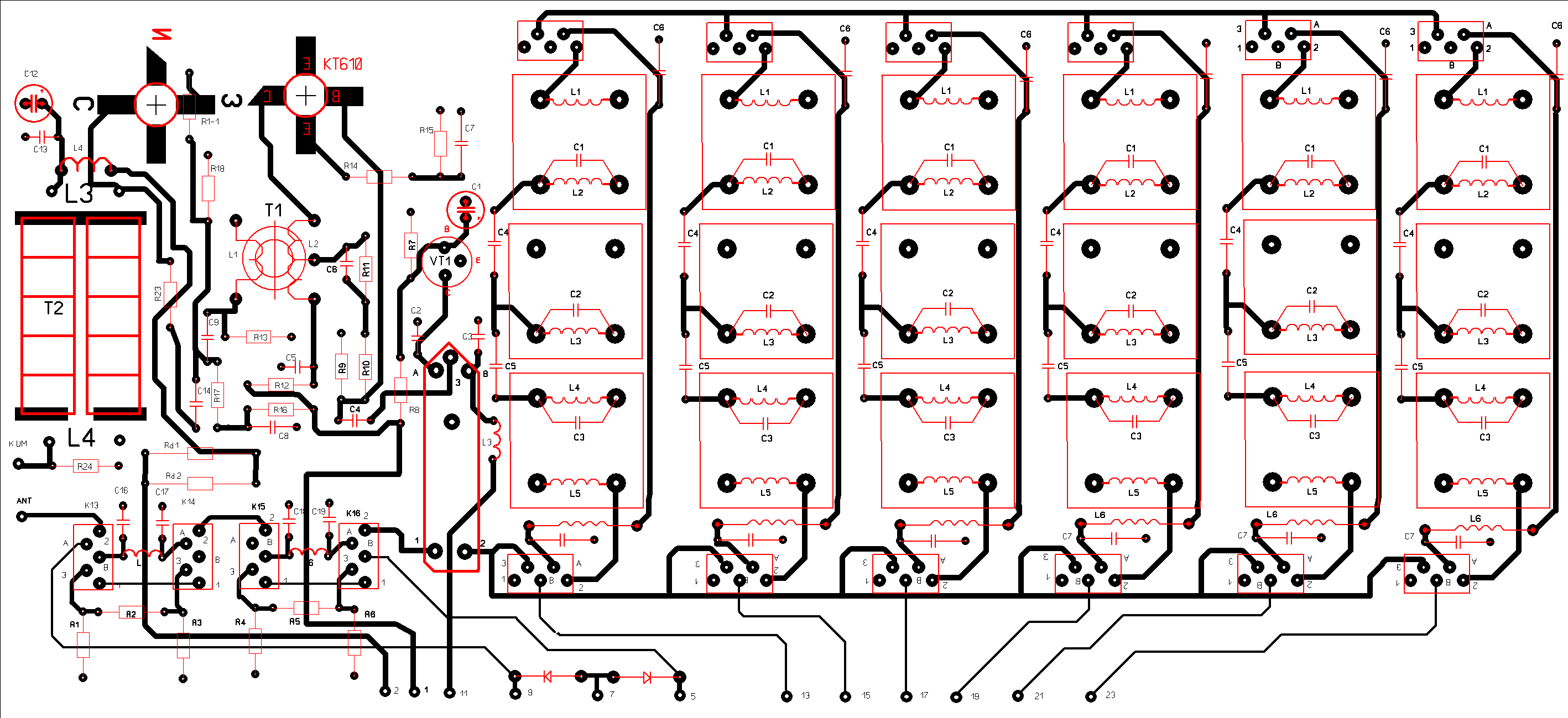

Ваша схема я так понял с трансивера Сетевой (узлы КВ трансивера). Моя схема Выставка 31 и 32 лучшие конструкции. В сообщении прикреплен файл печатной платы ДПФ хотелось бы узнать ваше мнение по поводу этой платы как профессионала.

Уважаемый, прошу не обижаться на меня - но высказывать своё мнение не буду. Т.к. "в глаза" не видел вашу плату... А точнее не паял и не испытывал. С такими вопросами, please, обращайтесь к "великим теоретикам", которых полным полно на радистских форумах.
Могу давать оценки только той технике, которую своими руками делал. Т.е. дядя Саша больше практик, чем теоретик, аднака.
Хотя... ежли Вам так этого хочется - блуданёт эта ваша плата "аж на бегом"...
