ШПУ-50вт
https://forum.ut2fw.com/viewtopic.php?f=4&t=84		 Страница 1 из 1
Автор:  SVS [ 01 дек 2008, 18:20 ]
Заголовок сообщения:  ШПУ-50вт
Здравствуйте Александр.

Сегодня мучил ШПУ на КТ965а, немогу получить вытты на 29мгц макс.10-15вт, наблюдается спад АЧХ с 24мгц до 28мгц, но на 32мгц резкий спад до нуля ( ФНЧ работает), все точь в точь как Вы писали в своих опусах. что может быть?
получил следующие цифры:
1,8=50-70вт,
3,5=40-50вт,
7=50вт,
10=30-45вт,
14=30вт,
18=25вт,
21=20вт,
24=15-20вт,
28=10-15вт,

И еще выставляю ток покоя кт610-130Ма, кт965-300Ма, а 2-х КТ965
вых.трансов, немогу выставить, ток почему-то ползет, почему может такое?

С уважением Валентин.73

Вложения:

-КТ965.jpg [ 272.45 КБ | Просмотров: 13525 ]

Автор:  UT2FW [ 01 дек 2008, 20:53 ]
Заголовок сообщения:
Невозможно заочно выдавать рекомендации когда чел сам "изобретает" конструкцию. Т.е. из своих элементов.
Версии:
Завал - много колец в выходном бинокле.
Ток плывёт - нет теплоотвода транзистору стабилизатора покоя. Греется - вот и плывёт.
Автор:  Юрий Михайлович [ 26 июн 2009, 17:19 ]
Заголовок сообщения:  Re: ШПУ-50вт
Александр.
Вопрос по ШПУ 50Вт.
Есть FT817. Что-бы сильно не перегружать трансивер хочу подключить к усилителу по Вашей схеме на 2Т956А.
У меня их только 2шт. В дравер КТ939 исходя из того что есть.
А вот как теперь стыкануть по входу с трансивером? Выход у него 50ом а вход КТ939 низкоомный.
Какой необходимо применить трансформатор? Выход с ШПУ 40Вт мне достаточно. Главное надежность.
Юрий
RA9SVD
Автор:  UT2FW [ 01 июл 2009, 05:01 ]
Заголовок сообщения:  Re: ШПУ-50вт
Юрий Михайлович писал(а):
Александр. Вопрос по ШПУ 50Вт.
Есть FT817. Что-бы сильно не перегружать трансивер хочу подключить к усилителу по Вашей схеме на 2Т956А.
У меня их только 2шт. В дравер КТ939 исходя из того что есть. А вот как теперь стыкануть по входу с трансивером? Выход у него 50ом а вход КТ939 низкоомный. Какой необходимо применить трансформатор? Выход с ШПУ 40Вт мне достаточно. Главное надежность. Юрий RA9SVD

Юрий, тему эту вже поднимали - см. ветку по СДРу.
Ещё раз напомню свою позицию по этому вопросу - если нет опыта изготовления подобных узлов, то и нет смысла за него браться. Тем более, что если ещё и транзисторов ограниченное количество. Купите себе готовое изделие и получайте удовольствие от работы в эфире. Благо, сейчас предложений различных ШПУ масса.
Автор:  ur5tjj [ 15 май 2010, 22:28 ]
Заголовок сообщения:  Re: ШПУ-50вт
Если ползет ток покоя-смотри контакт диодов с корпусом транзистора и термопаста обязательно.
Автор:  SVS [ 24 окт 2010, 12:47 ]
Заголовок сообщения:  Re: ШПУ-50вт
Александр, подскажите.
транзисторы КТ958А пара, что можно получить используя их.
при питании 12-14в, в раскачке КТ965А(пример)
Автор:  UT2FW [ 24 окт 2010, 13:22 ]
Заголовок сообщения:  Re: ШПУ-50вт
958 - это не для КВ. См. подробности в тему на сайте.
Автор:  SVS [ 24 окт 2010, 13:48 ]
Заголовок сообщения:  Re: ШПУ-50вт
жаль, да-а на УКВ пойдут, ознакомился

Два типа доступных мощных ВЧ транзисторов - КТ958А и КТ960А предполагают их применение в таком трансивере, т.к. разработаны они под питающее напряжение 12,6В но для класса С. По техническим условиям в случае применения этих приборов в режимах классов А,АВ,В рабочая точка должна находиться в области максимальных режимов, т.е. более предпочтительна работа телеграфом и ограниченным SSB сигналом. Для обеспечения достаточной надежности, выходная мощность не более 40Вт. Желательна работа на согласованную антенную нагрузку, в противном случае линейка ШПУ на таких транзисторах склонна к подвозбуду.

Ваши мысли. класс С, и даже не стоит заморачиваться 8-(
Автор:  SVS [ 26 окт 2011, 15:03 ]
Заголовок сообщения:  Re: ШПУ-50вт
Приобрел пару КТ967А, буду строить.
Есть ли у Вас картинки запаянных плат http://www.sdr.com.ua/sites/default/fil ... -corr-.jpg
Хочется увидеть как она должна выглядеть в запаянном состоянии с SMD деталями
Автор:  UT2FW [ 27 окт 2011, 17:59 ]
Заголовок сообщения:  Re: ШПУ-50вт
SVS писал(а):
Приобрел пару КТ967А, буду строить.
Есть ли у Вас картинки запаянных плат http://www.sdr.com.ua/sites/default/fil ... -corr-.jpg
Хочется увидеть как она должна выглядеть в запаянном состоянии с SMD деталями
Неа, здесь в RU6L, нема тех картинок... ;//
Автор:  SVS [ 28 окт 2011, 07:32 ]
Заголовок сообщения:  Re: ШПУ-50вт
Значит будем делать свою, печатку травим.
Автор:  SVS [ 05 ноя 2011, 14:06 ]
Заголовок сообщения:  Re: ШПУ-50вт
Сделал печатку, вот что получилось.
на нч бендах 100-130вт это 1.8, 3.5,7
на 10-ке 100вт
14-90вт
18-75вт
21-60вт
24-45вт
28-30вт
выходной транс 2витка(скрутка 3провода) прониц. 400-600 использовал кольца от компьютерной техники
предварит. транс 2витка 4-кольца по два прониц.1000
токи кт610-140ма, кт965-300ма, кт967 250ма на транзистор(пары не подобраны)
:hlp:

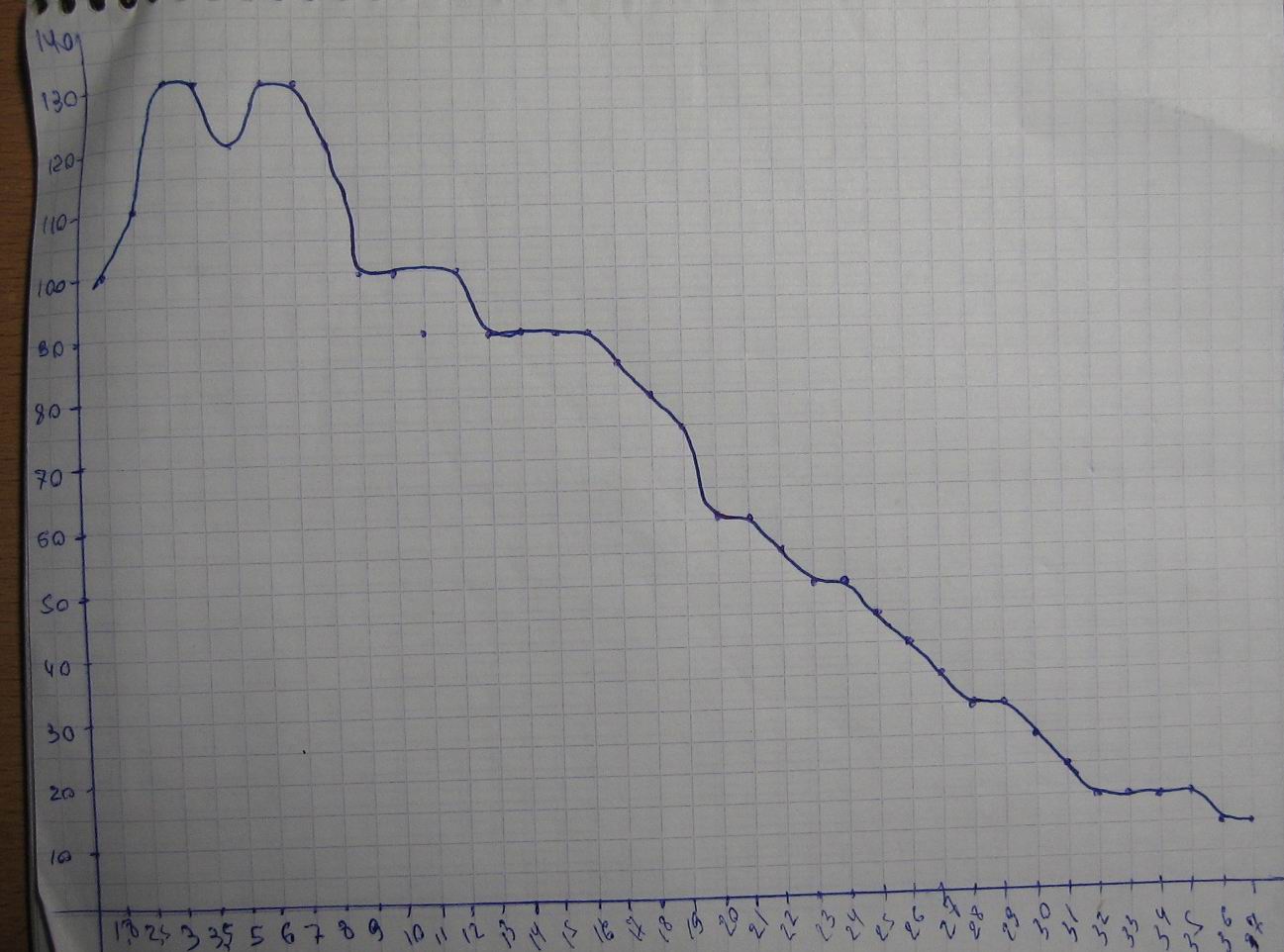

снял ачх
завал идет с 18мгц
Использовал выходной транс меньшего размера, картина менялась на нч бендах, с этими трубками получилось лучше, на фото видно.

Посоветуйте где копать 88)

Вложения:

um-100.jpg [ 245.76 КБ | Просмотров: 10617 ]


ach-um-100.jpg [ 129.46 КБ | Просмотров: 10617 ]

Автор:  Алексей RN6LEA [ 07 ноя 2011, 20:08 ]
Заголовок сообщения:  Re: ШПУ-50вт
SVS, уважаемый. Хочу пару слов вставить по теме Вашей проблемы.
Может стоит что нибудь из нормальных деталей попробывать построить :wink:?
С ферритами от всяко китаёзе-мониторов пара лабработ была.В результате
всё стало применяться для защиты от помех, бо не угадаешь.Что бы себе любимому гемор не искать
на причинное место, заказал у человека из Ульяновска бинокли потому как у дядьки Саши они закончились.

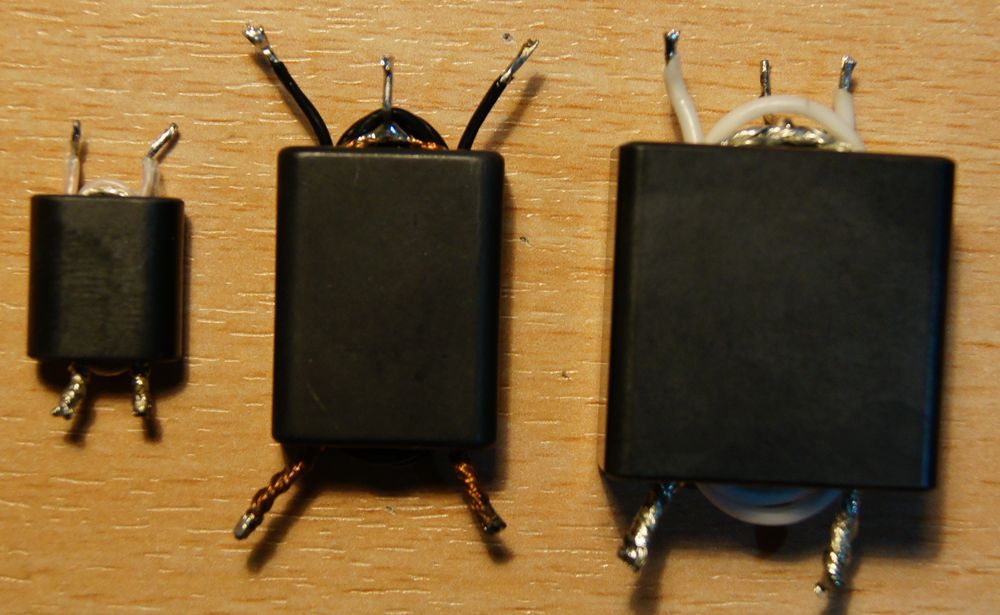

Брал вот такие: BN-43-202 - 0.5 - 30 MHz (13.3 x 14.35 x 7.5 mm),
BN-43-3312 - 0.5 - 30 MHz (19.45 x 25.4 x 9.5 mm), BN-43-7051- 0.5 - 30 MHz (28.7 x 28.7 x 14.25 mm).
Для такой мощи за глаза хватит.Самый большой в районе 300р.Всё работает норм.
Поставил и моща попрёт...

Вложения:

Бинокли.jpg [ 131.4 КБ | Просмотров: 10571 ]


PA.jpg [ 88.44 КБ | Просмотров: 10571 ]
