 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 26 дек 2009, 16:21
Не в сети
Младший паяльщик

Зарегистрирован: 01 дек 2008, 18:04
Сообщения: 59
Откуда: Хабаровск RA0CHE
Позывной: RA0CHE
Имя: Валентин
т.е мона добавлять до 500ма на транзистор, и 1а общий ток покоя .
рд15 будут работать,а несмущает Вас, что они на 175мгц?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 26 дек 2009, 16:36
Не в сети
Присоединившийся

Зарегистрирован: 17 июл 2008, 19:09
Сообщения: 6
Нужно!

Не смущает!
Внимательно читайте Тарасова.
73!Виталий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 26 дек 2009, 18:06
Не в сети
Младший паяльщик

Зарегистрирован: 01 дек 2008, 18:04
Сообщения: 59
Откуда: Хабаровск RA0CHE
Позывной: RA0CHE
Имя: Валентин
У Александра речь шла о РД16, Меня еще интересуют РД15.
Подскажите ток покоя у BF96


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 26 дек 2009, 18:16
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Валентин, ток покоя 500 миллиампер для этих транзисторов наверно оптимальный для этой схемы, если ток меньше уменьшается усиление и хуже форма сигнала, можно еще повышать ток, но уже качественных улучшений не наблюдается. Максимальный ток для этих транзисторов 5 ампер (для каждого), усилитель при максимальной мощности потребляет 6 с небольшим ампер. Видимо Вы превысили напряжение раскачки и пробили затворы. Я веду речь об RD16, RD15 неиспользовал.
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 26 дек 2009, 18:29
Не в сети
Присоединившийся

Зарегистрирован: 17 июл 2008, 19:09
Сообщения: 6
Валентин.

В моём усилителе 1хRD15 + 2хRD16.
Других не было.
73!


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 08:38
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 08 дек 2007, 23:11
Сообщения: 64
Откуда: Volgograd

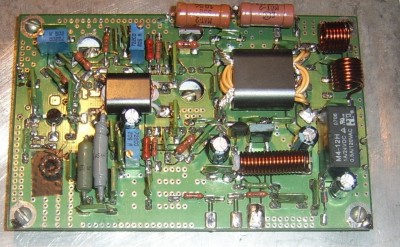

Спаял и проверил.


Вложения:
Сводные данные.xls [15 КБ]
Скачиваний: 767

Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 09:43
Не в сети
Младший паяльщик

Зарегистрирован: 01 дек 2008, 18:04
Сообщения: 59
Откуда: Хабаровск RA0CHE
Позывной: RA0CHE
Имя: Валентин
какой ток покоя у BFR96 получился и какие получились R4 R6 R7 C7?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 10:21
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 08 дек 2007, 23:11
Сообщения: 64
Откуда: Volgograd
100ma, 1.5 ком, 27 ом, 110 ом. 330 пф.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 10:38
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Glen писал(а):
Спаял и проверил.
Ага, гуд. По табличке 40м диапазона видно что запас на перегруз BFR96S есть. И чётко виден подъём АЧХ в районе 10м диапазона. Вот интересно проверить бы было, с какого уровня первый каскад начнёт "наедаться" - это будет "верхняя планка мощи", ограниченная возможностями первого каскада. Следующий "уровень" - это КТ610 или КТ939 в первом каскаде.
Для меня открытый вопрос - смотрю на фото - целесообразность намотки выходного бинокля сложенным вдвое проводом.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 13:47
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Либо я что то не понимаю.....? Если смотреть таблицу 7МГц, налицо нелинейность, какой то из каскадов ограничивает. Входной сигнал увеличивается больше чем в 2 раза, а выходная мощность чуть-чуть.
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 13:54
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 08 дек 2007, 23:11
Сообщения: 64
Откуда: Volgograd
Мотал в два провода что бы заполнить обьём бинокля.
Для меня тоже не понятно, почему большой ток потребления
и Р вых значительно меньший чем у автора в таблице.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 15:27
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Glen писал(а):
Мотал в два провода что бы заполнить обьём бинокля. Для меня тоже не понятно, почему большой ток потребления и Р вых значительно меньший чем у автора в таблице.
По теме выходной мощности - об этом сразу же в описании указал - ШПУ разрабатывался для СДРной техники, у которой имеем до 1Вт мощи. Т.е. первый каскад на маломощном транзисторе нам не потребен. И он однозначно "загнётся" при раскачке от СДРа. Почему и Рвых не будет достигнута до того уровня, которую можно получить при раскачке в RD06HHF1. Чтобы "накрутить" ШПУ до требуемой мощности - нужно обеспечить раскачку драйверу, т.е. RD06. На счёт "проволоки" - тут, конечно, всё на усмотрение самоделкопаяльщика - специально привёл последовательность изготовления биноклей, дабы не возникало лишних вопросов по этой теме.

rv3dlx писал(а):
Либо я что то не понимаю.....? Если смотреть таблицу 7МГц, налицо нелинейность, какой то из каскадов ограничивает. Входной сигнал увеличивается больше чем в 2 раза, а выходная мощность чуть-чуть. Юрий.
Поэтому и акцентировал внимание на первом каскаде - BFR96S отличный транзистор, но не для "выкачки мощи". Это вариант для раскачки ШПУ от пассивного смесителя. Посему нелинейность и "вылезает" - и скорее всего она появляется именно в первом каскаде.

КПД ШПУ напрямую зависит от усиливаемых сигналов - имею в виду факт, что если мы ему на вход подаём "забор" - то весь "забор" и будет усилен. Понятное дело в таком варианте КПД будет низкий.
С маломощным каскадом на входе целесообразно добавить ещё виток в транс драйвера. Но, думаю понятно, что это потянет за собой заново подбор корректирующих ёмкостей.
По теме "заполнения объёма дырок" в биноклях - вопрос не однозначный - видел кипу ШПУ от серьёзных фирм (не итальянские KL, хотя в них так и делается) в биноклях которых проволоки просто "болтаются внутри" тех дырок... Если найду фото тех биноклей - выложу. Т.е. не факт, что "панацея" - это заполнение всего объёма.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 29 дек 2009, 18:07
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Я не делал первый каскад на BRF, мне он просто не нужен. Скорее всего этот каскад и входит в ограничение. Я подавал сигнал при испытании с генератора Г4-102, его выходной амплитуды достаточно что бы раскачать усилитель до 40-ка Ватт (без первого каскада), при этом все работает линейно, увеличиваем сигнал на входе, пропорционально увеличивается выходное напряжение. Все совершенно одинаково в двух экземплярах усилителей (третий товарищ еще не допаял устройство). Возможно, что в приведенной таблице не ограничение, а возбуд, я при испытаниях и настройке всегда просматриваю сигналы осциллографом (хорошим). Без первого каскада усилитель не проявлял ни малейшей склонности к возбуду.
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 15 янв 2010, 00:04
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Вскочил вопрос по ШПУ. Вместо посеребренной оплетки можно использовать простую в Т2, думаю большой разницы нет.

Ага, тоже так, как и ты, думаю... главное, чтобы та оплётка была плотная, т.е. "приближённая" к сплошной медной трубке.
У меня был только один печальный опыт в этой теме - применение трубок от телескопической антенны приёмника. Там никель (или хром) сверху латунной трубки. Грелся тот бинокль со "страшной" силой... никак не мог взять в толк почему... :wink:

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 15 янв 2010, 10:04
Не в сети
Младший паяльщик

Зарегистрирован: 01 дек 2008, 18:04
Сообщения: 59
Откуда: Хабаровск RA0CHE
Позывной: RA0CHE
Имя: Валентин
просветите:
при нажатии CW получилось на выходе 40вт, ток 7,5а. с Г4-102 так же 40 вт
при громком А должно получиться так же 40 вт или всегда, будет меньше.
Использую основную плату 5, с предв. на кт325а в плате ДПФ.
в раскачке RD06 стоит кт610, ток покоя 100ма
токи покоя по 500ма на транзистор.)
(пробовал BFR96 при токе покоя 100ма сильно греется, если учесть по даташиту ток коллектора 100ма.
нехватает для раскачки, что посоветуете.
