Пробная версия платки анодной напруги.

_________________
Aleksandr

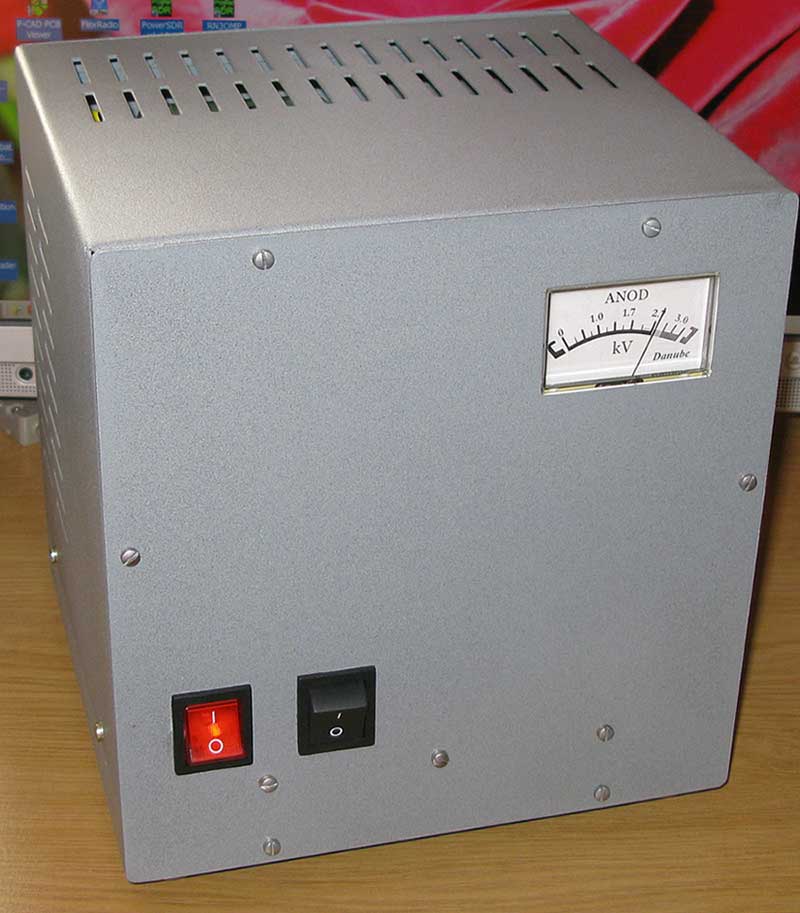

Все "железки-платки" анодного источника собраны "до кучи". Пока в режиме долговременного тестирования, т.е. включен, и под стол. Буду смотреть как там температурный режим в режиме холостого хода, что покажет. Пока только одно ясно - тяжёленький получился "кубик"...

_________________
Aleksandr

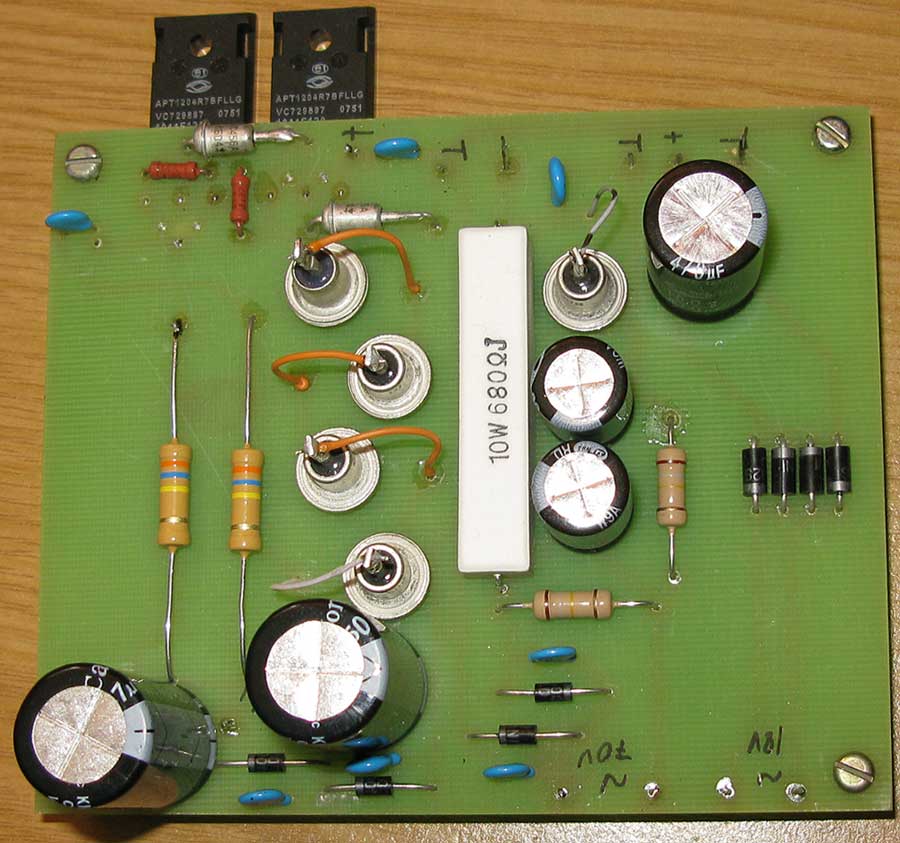

На предыдущей страничке выкладывал фотку "запчастей" для лабработы по отработке стабилизаторов напряжений экранной и управляющей сеток. На фото видна платка, на которой расположены стабилизаторы. Можно доложить, что лабработа проведена успешно. Схемотехника незначительно дополнилась - т.к. добавились в неё "новые идеи", а точнее мелочёвка, которую обычно мы "на соплях" в усилителях лепим. Например - предохранитель по цепи + экранного напряжения, релюшка перевода режимов SSB-CW напряжения смещения по первой сетке. В принципе всё работоспособно и можно переходить к следующему этапу - установке этих "запчастей" в УМ.

_________________
Aleksandr

Ещё весной задал вопрос поставщикам - неужели всё только "народно-китаёзно-производно" возите? А слабо привезти качественные электролитические конденсаторы от какого-нибудь "брендового" производителя?

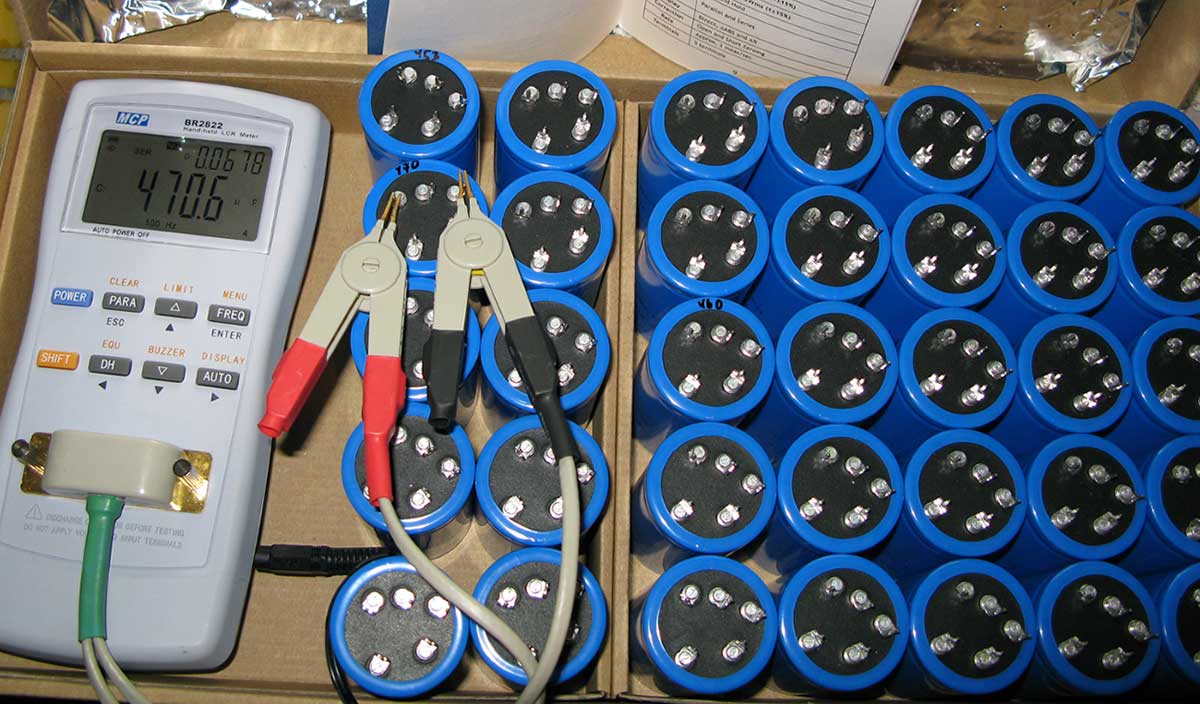

Недавно припёрли коробку электролитов, которые поставляются для газовой промышленности. Видимо спёрли с предприятия, которое производит оборудование для газоперекачивающих станций... Доложили, что произведены эти конденсаторы в Голландии. Ни производитель, ни год выпуска нигде не указан - ни на самих конденсаторах, ни на коробке. На кондёрах только написано HP 0111 BC 1=470mF UR=400V. Проверил и подобрал электролиты для высоковольтного выпрямителя. Что-то не припомню, чтобы встречались электролитические конденсаторы с ёмкостью, которая написана на нём. В этой партии такие составили 30%, остальные 453-468мкФ. И только один выбраковал - 433мкФ.

_________________
Aleksandr

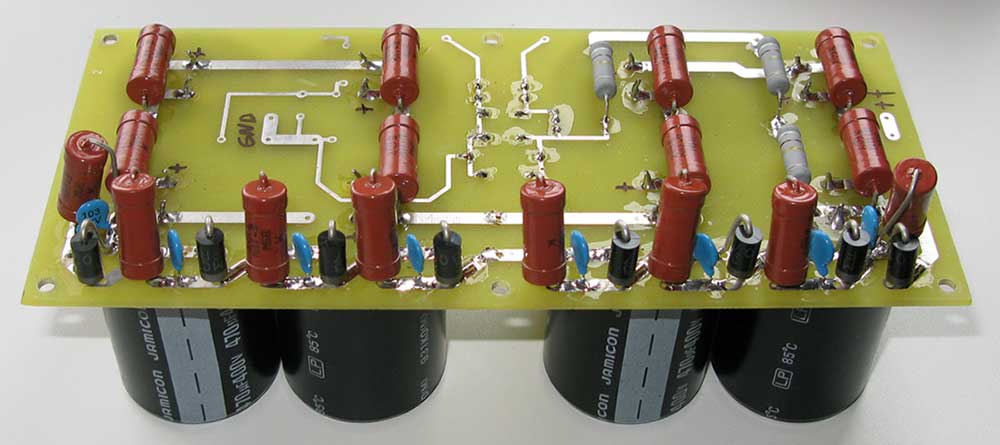

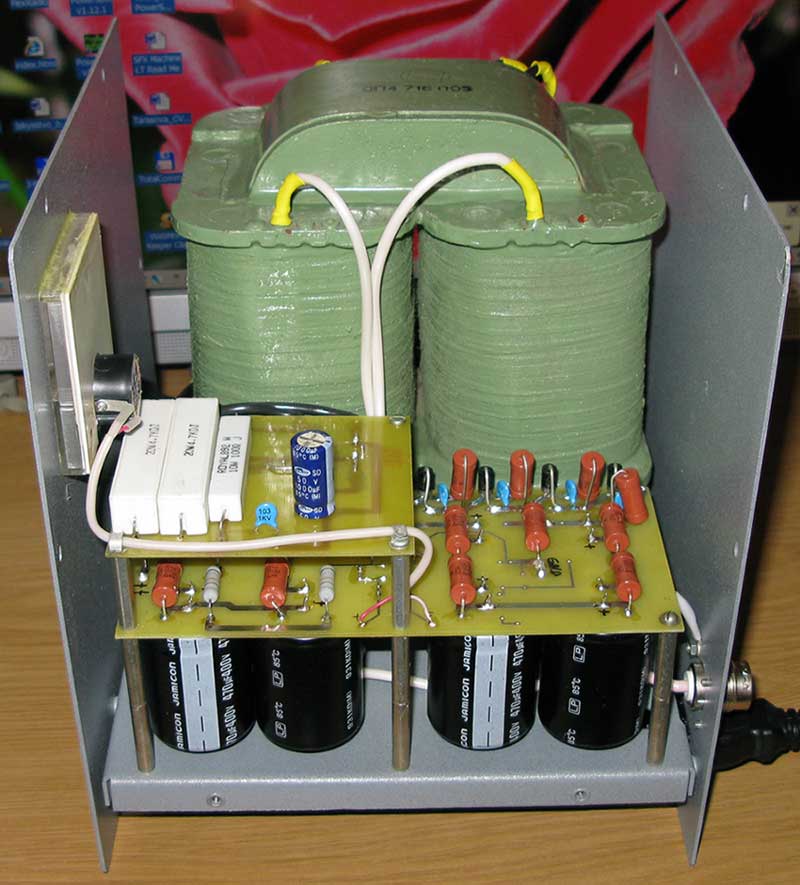

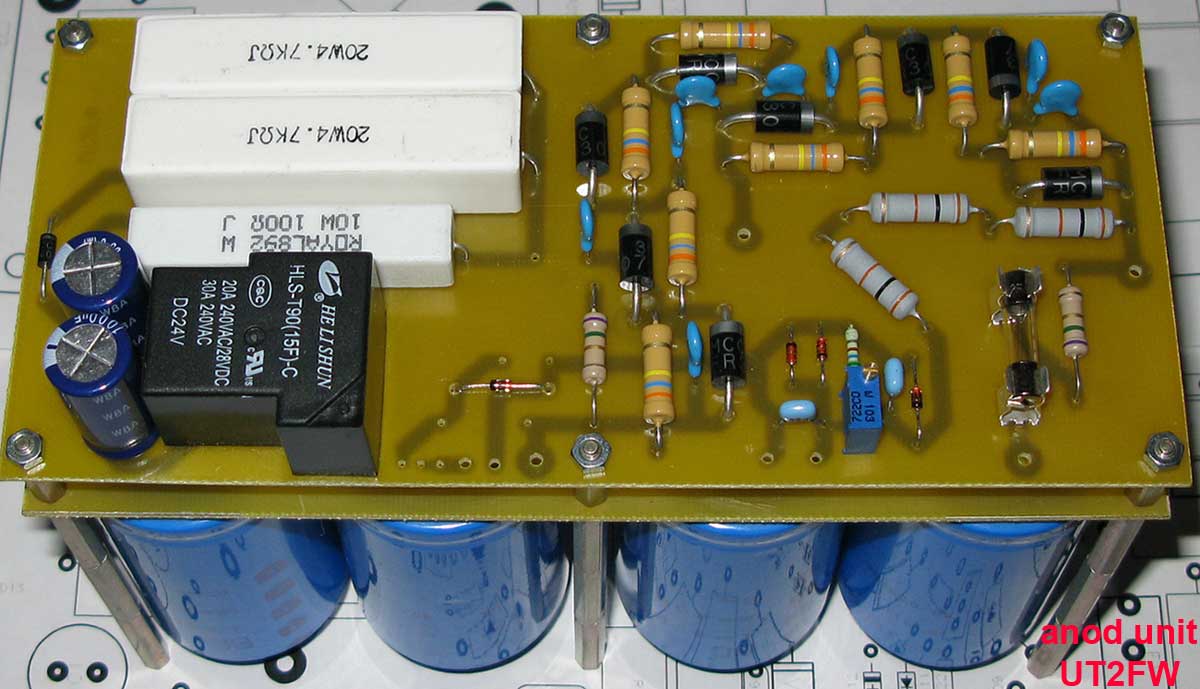

Изготовлены платки выпрямителя с этими пром. электролитами. На верхней платке схема плавного пуска трансформатора (слева), анодный выпрямитель по схеме удвоения с элементами для измерения анодного напряжения и тока.

_________________
Aleksandr

Сразу возникли вопросы:
1. с какой целью ты используешь такие мощные транзисторы АРТ 1204 (1200V/ 20A) да ещё пару?
2. с какой целью у тебя установлен мощный резистор на выходе G2 (68К/20W), (кстати на плате его нет)? По моему вместо него должен стоять варистор (430V).
3. под какие лампы планируется сей стабилизатор?
4 есть ли какая-то возможность заполучить от тебя уже готовую монтажную плату?
Мне понравилось, как всё сделано (предусмотрен режим CW) - управление сделано просто, надёжно и без всяких хитростей.

Ответы:

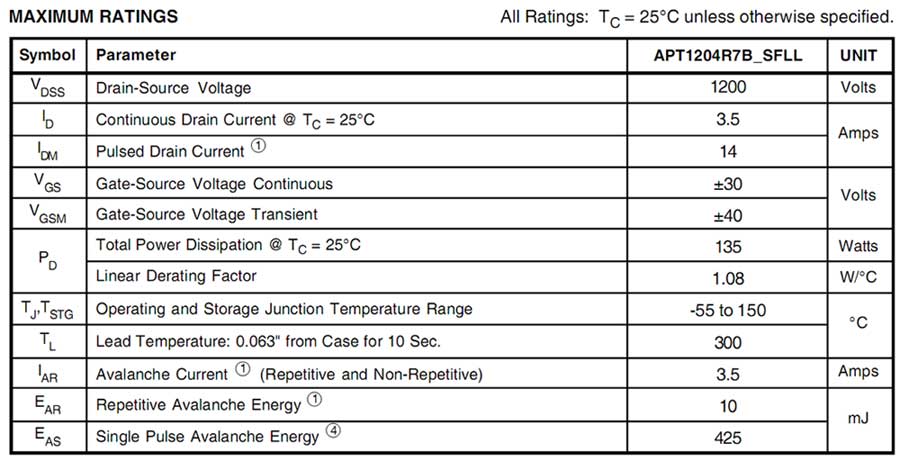

1.Ну... не такие уж они и мощные... см. ниже табличку из даташита на эти транзисторы. Пара включена последовательно - т.е. имеем стабилизатор с запасом по напряжению на "все случаи жизни". Если нужен стабилизатор на напряжение не выше 500В, можно оставить один транзистор.
2.Резистор есть и разведён на плате, просто его не запаивал, т.к. именно в этой версии он не нужен. Этот резистор в цепи экранирующей сетки по некоторым источникам обязан устанавливаться у тетродов. Т.к. плата подразумевалась "универсальной" - т.е. под разные лампы - посему и этот резистор есть на плате. Устанавливать его или нет - решение самого усилкостроителя.
3.Эту платку можно использовать практически под любую применяемую радистами лампу. Т.к. позволяет получать напряжение для второй сетки вплоть до 1кВ и влёгкую практически любое напряжение для первой сетки.
4.Возможно, но чуть позже.

_________________
Aleksandr

Александр, здравствуйте.
Вот те "Амидоны", что Вам пришли на Рi-L контур, - это Т-200А? Марка 0 или 2? Вроде не дальтоник, но есть сомнения, коричневые или всё-таки красные?
Юрий.

Марка 2.
Внимание, заработал (пока в тестовом режиме) интернет магазин, в котором можно оформить заказ. Выложены печатные платы и лампового УМа для самоделкопаяльщиков. Ссылка => МАГАЗИН

_________________
Aleksandr

То UT2FW
Спасибо.

Где же найти на всё время?

Строящийся УМ "дорос" до некрашенного коробка размером 450х270х350мм. Началась установка внутрь этого ящика всей комплектации да и примёрзло на этом этапе, даже и фото не хочется... ну дюжа здоровенная коробенция... а что делать? Хороший ламповый усилитель - это БОЛЬШОЙ усилитель!
Опыт по минимикретизации ламповых усилков у меня был ещё в начале восьмидесятых - 2хГИ7Б + бестрансформаторное питание и отсутствие обдува - начитался дядя Саша журналов Радио... Потом долго "боролся" с отпаиванием катодных колпачков у ламп. Вообщем - не проканала та минимизация...

Некоторое время ранее решил умощниться за "чужой счёт" - взять готовый УМ. Позвонил старому знакомому дяде Толе UR5CX - у него ничего подходящего в обозримом будущем не предвиделось - только всё супер-пупер моща для контестадоров - видимо только они ещё могут деньги платить... Как ни странно - толковых предложений в тему до 1кВт и нету. Или "сикось-накось" через колено сделано, или "1кВт" из 4-х полтинников или 2хГУ72. Специально взял "1кВт" в кавычки - те, кто измеряет мощу не только по анодному току - меня здесь поймут. Для тех, кто не понял - следует поглазеть соседний топик => viewtopic.php?f=4&t=61 - там реалии неплохо выполненного усилка на 4хГУ50.

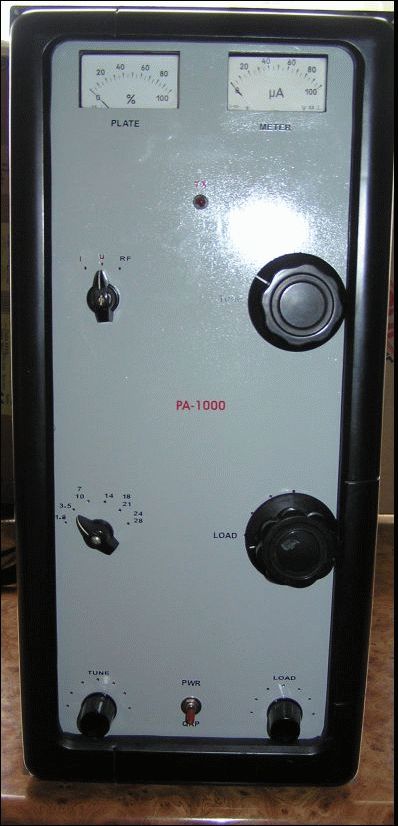

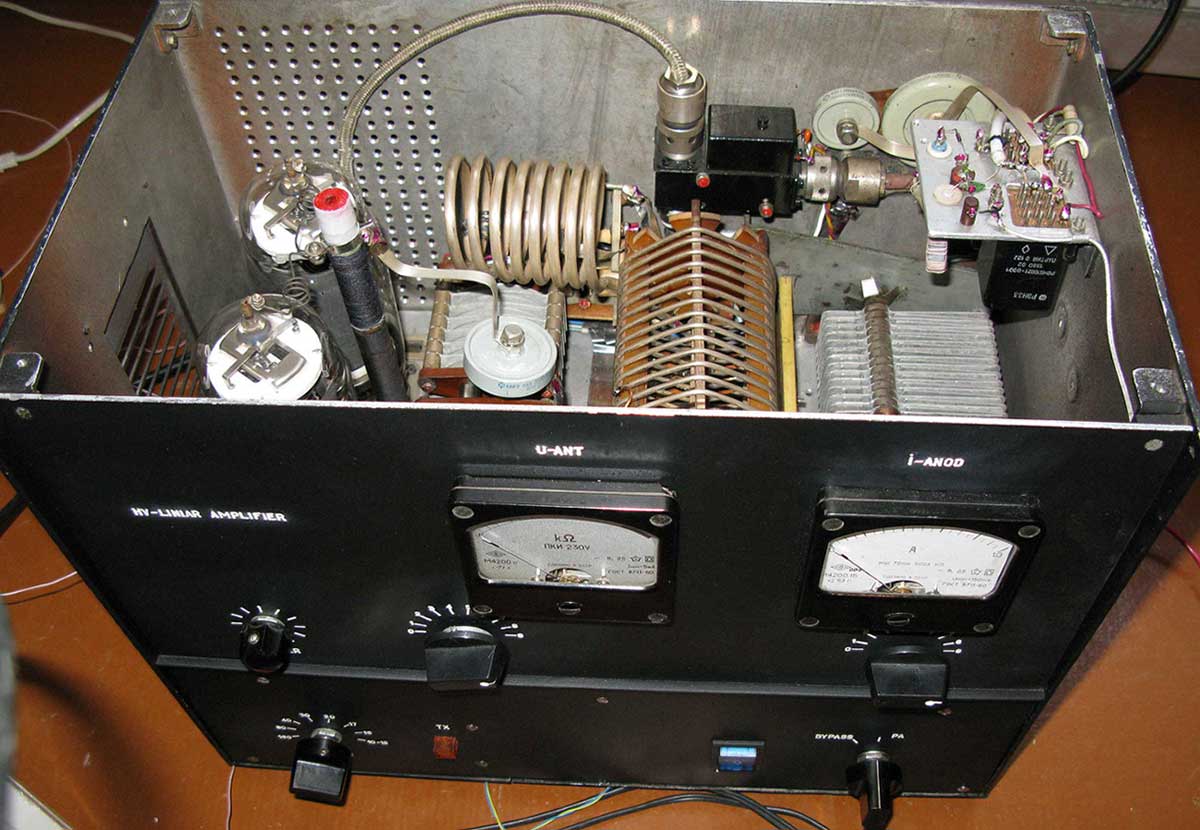

В конце концов приехал ко мне усилок на 2хГК71. Чем не радиоудлинитель для повседневного пользования? Ящик - "караван-сарай" - мощой должен распугать всех ближайших и подальше YO. Так же ранее начитавшись опусов от известнейшего Мэтра дедушки Яши, который гласил - 2хГК71 - это 1кВт "как с куста"! Ну думаю, сейчас все YO ховайтесь - советски лампы работают! Запускаю на 40м - гут, народ чует прибавку. Ввечере 80м - что-то народ не в особенном восторге от громкости звучания - включаю-выключаю не предупреждая слушателей - никто и не заикается, что типа "ВАЙ как громко стало"... На следующий день провожу лабработу: 40м - 700Вт, 80м - 500Вт, 20м - 300Вт ну, а выше частотами - ээээ.... как-бы это... на 10м это не умощнитель, а вообще отниматель получается... Ладно - поиграемся с П-контуром - не впервой. Поигрался - по 100Вт добавилось, на 40м начали аноды краснеть. Т.е. как-то без дедушки Яшиных "харе-харе с бубном" никак 1кВт не получается... Ни в коем случае не хочу ставить под сомнение инфо возможности получения 1кВт от 2хГК71, но именно в этом УМе никак, ну и + завал на ВЧ - в итоге УМ вернулся на "доработки" к своему папе Карло...
И что делать?

_________________
Aleksandr

Если не секрет- кто производитель данного РА?

Эта тема уже не представляет для меня интереса, посему не вижу смысла её дальше мусолить. Данный РА произведен на территории UA - посему можешь не беспокоиться - на территорию RU вряд ли попадёт...

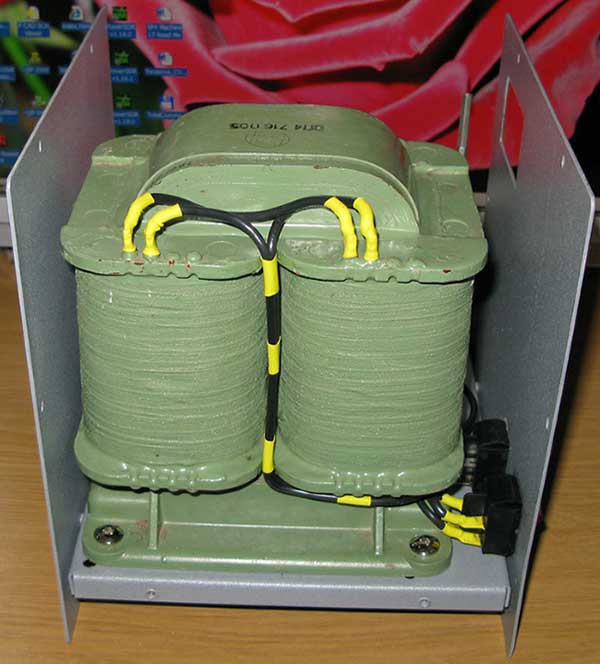

По теме коммутации выводов транса, см. ниже картинку, да ещё на сайте бы поглазеть... може попустит?

Внимание, выложен текст описания транзисторного усилителя на 4х MRF150 на сайте => http://ut2fw.com/node/467
А в форуме тема мощного транзисторного усилителя выделена в отдельный топик => http://forum.ut2fw.ru/viewtopic.php?f=4&t=244
Наполнение схемами, платами, графиками, фотками, картинками - по мере проявленности славянского интереса к той теме и свободного времени. Прошу (слёзно!) - не задавать мне по E-mail технические вопросы по тому усилителю... Все технические вопросы - в выше указанный топик форума.

_________________
Aleksandr

Спасибо, фото качественное! Попустило ...

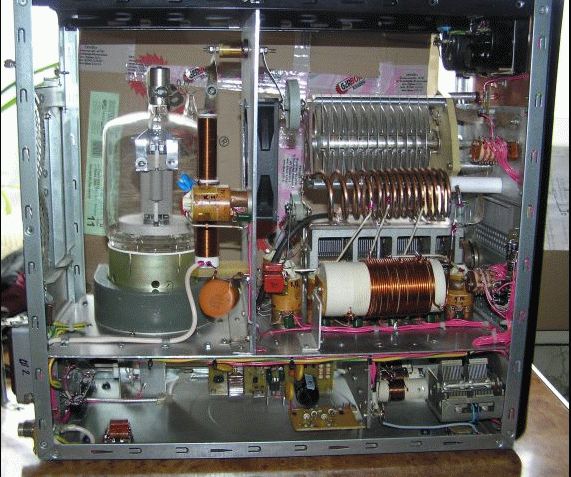

Рековые корпуса видимо, автор mithun имел ввиду корпуса от компьютеров ! наверно это тоже имеет место для жизни в радиолюбительской практике особенно сейчас когда цены на железо и корпуса спец . предназначенные и разработанные для умов кусаются по цене

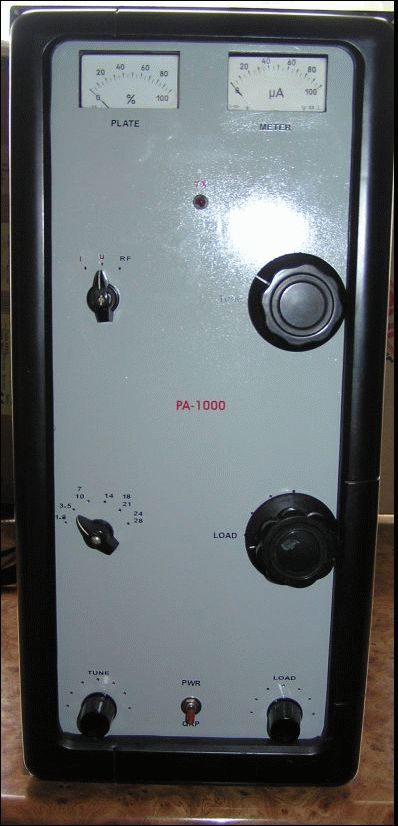

Здравствуйте Александр Юрьевич ! и дорогие форумчане ! Что то не видно активности на этой страничке? Хочу для подогрева интереса разместить еще несколько фотографий РА в корпусах от компьютеров. В этом преуспели радиолюбители Самарской губернии.
