Aleksandr

Я думаю, если DN-600 реальная конкуренция Востоку и Западу, то и должно прилагаться описание для пользователя, обязательно на Русском языке и пакет схем на случай поломки сего девайса.
Ну как это принято у них. За сервисные центры и гарантийные обязательства вопросы не задаю...
_______________________________
Александр.
P.S. А если мухи отдельно, котлеты отдельно... Огласите весь прайс (схемы, монтажки и карты напряжений) пожалуйста!

Александр, техника "изобретается" не для конкуренции. А для того, чтобы за минимально возможные деньги получить аналогичного толка продукт. Так было и с трансивером (DN-96, DN-99, DN-2000, DN-2005), и с антенным анализатором (DN-AA), и надеюсь будет с транзисторным усилителем. Для интересующихся самоделкопаянием такого усилителя инфо выложено на сайте. Те, кто в реалии могут осилить его изготовление, давно уже усилитель собрали и успешно пользуют. Есть умельцы, которые спаяли такой усилитель уже в нескольких экземплярах и отдали в умелые пользовательские руки. Ничего сложного и страшного в изготовлении мощного транзисторного усилителя нет. Правда, если паяльщик не в курсе как "лапки транзистору" запаивать - тут без комментариев - о таком варианте докладывал выше.
По пользовательской теме - конечно, эта почётная публика не будет брошена на "произвол судьбы". Как раз аналогичный вариант "как у них" и предлагаю. Ты попробуй найти скажем "пакет схем, монтажки, карты напряжений" на сайтах Elekraft, Rf-power для их аналогичных усилителей KPA500, HFLA700. Более того, Elekraft предлагают набор для сборки усилителя - инфо, кроме как болтики закручивать или жгуты подключать, не выложено. А вот "мануал оператора" готовится, к готовому изделию прикладывается. Будет выложен и на сайте вместо инфо по усилителю для самоделкопаяльщиков. Дело в том, что подготовить мануал в обычном ворде или выложить его в html формате на сайт - это "Две большие разницы" - не всё сразу...

_________________
Aleksandr

Лапки в какую сторону загибать научился...... Описания настройки защит не нужно - все просто если немного покумекать.
Так за какие деньги можно приобрести схему входного аттеньюатора чтоб смело подавать 40-50вт. сопроты найдутся.......
ew8cm@mail.ru
Михаил

Хороший входной аттенюатор применен в схеме УМ В. Скрыпника, смотрите схему по ссылке -
http://elektronika.rukodelkino.com/stat ... ypnik.html
Alex. 73!

Просто всё, когда оно уже изобретено-проверено-отлажено и без проблемно работает.... А когда ещё ничего нет, кроме ШПУ с неизвестными параметрами - тут уравнение сразу с несколькими неизвестными. На отработку параметров различных вариантов АТТ ухлопал не один день и не факт, что именно полученные параметры будут стыковаться с вашим усилителем. Задачка не такая и простая - 1.АТТ должен вносить требуемое затухание, 2.АТТ должен быть согласован с входным импедансом ШПУ во всем спектре рабочих частот, 3.АТТ должен иметь по входу 50Ом во всём спектре рабочих частот, 4.Схема "защиты" АТТ должна быть быстродействующая - в идеале защита должна срабатывать ранее, чем сигнал попадёт на вход ШПУ, 5.Схемотехника "защиты" должна быть одинаково работоспособна во всём спектре рабочих частот.
По теме "сопротов" - тоже "вопрос напряжный" - см. предыдущие странички этого же топика. По видимому не читаем-с...
Ещё раз - "к нашим баранам" - сопротивления для АТТ должны быть не абы какие, а только безындукционные. В противном случае получите неизвестную частотную неравномерность сего устройства. Наша промышленность не выпускала подходящего под стоящую задачу типа резисторов. Забугорные производители даже разговаривать с вами не будут при количествах в заказе до 1000шт. Пришлось покупать у спекулянтов по 15$ за 1шт резистор - как ранее и доложил - в конечной версии АТТ таких резисторов 4шт - 15$х4=? + пересылка... - по сему поводу говорят в Одессе - "а оно вам нада?"
Мораль "басни" - первое, с чего следует начать - рассмотреть схему самого ШПУ. Приводите схему ШПУ - будем глазеть... какой-то из вариантов уже проверенных АТТ может и порекомендую... Да, приводите входные параметры ШПУ или хотя бы входного трансформатора - так будет легче не ошибиться.

_________________
Aleksandr

Вы правы, когда все отлажено и проверено то и работы на много меньше.
Сопротивления безиндукционные 10W небольшая кучка имеется (совеческие). Правда габариты...! Если не подойдут то буду покупать импортные.
Схему могу показать но только в вашем почтовике- все будет понятно, пускай другие участники не обессудят.

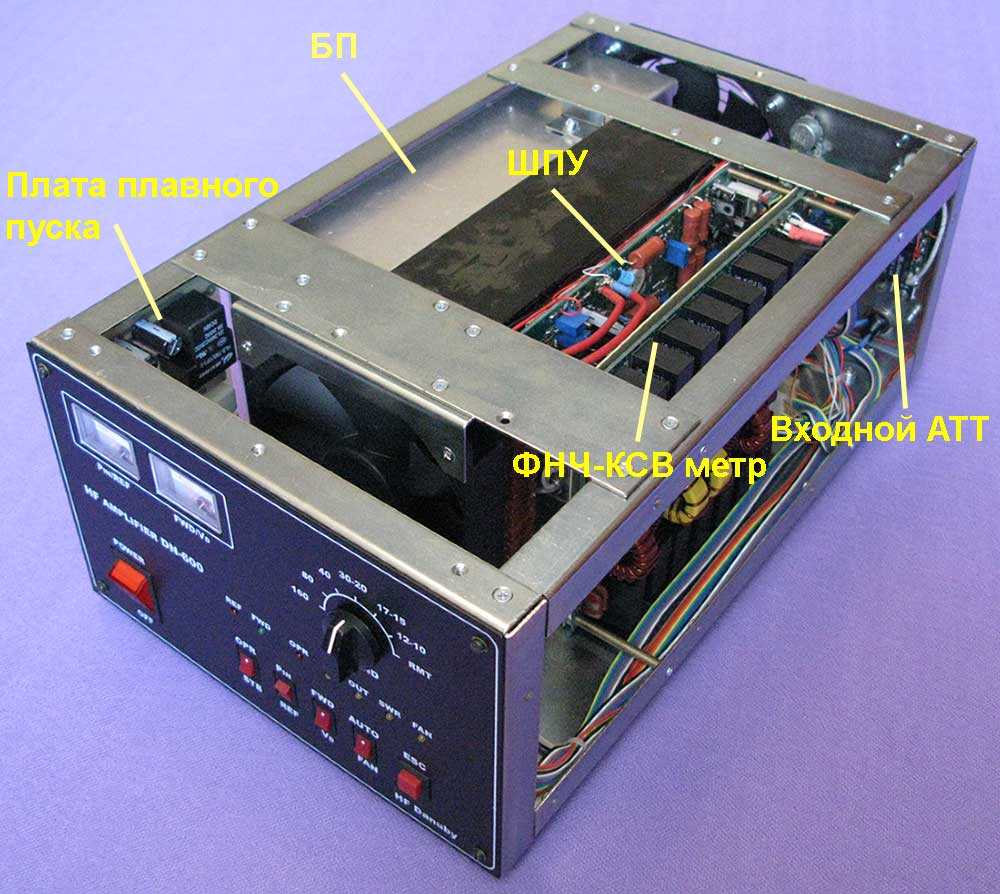

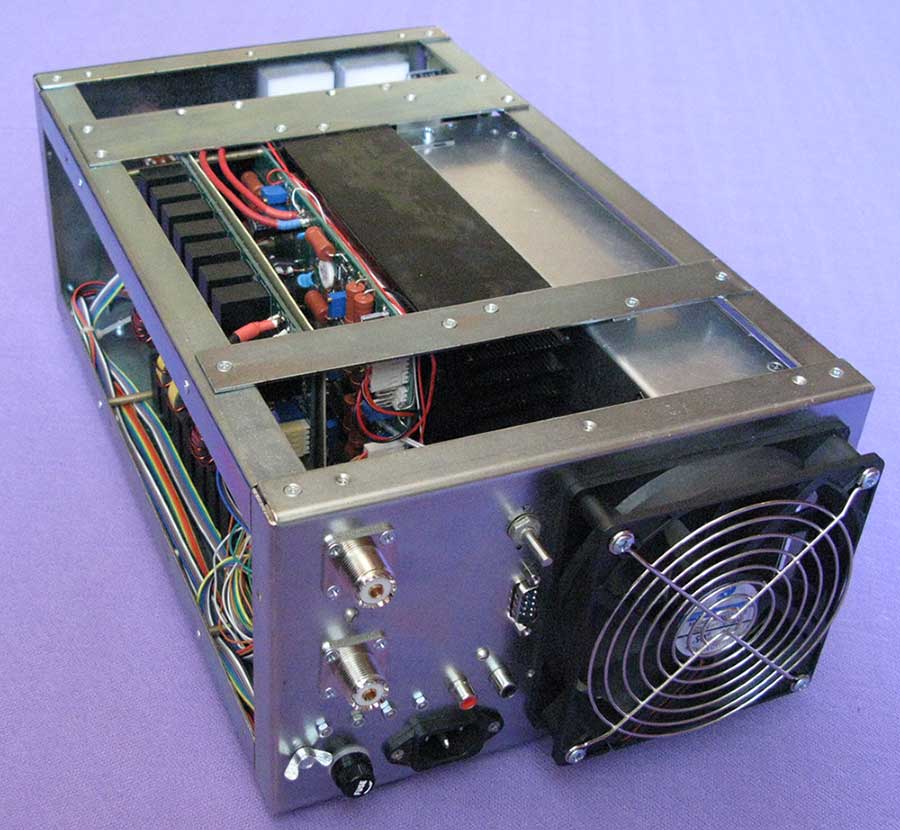

Фотки из мануала оператора DN-600. Мануал практически готов. Постараюсь в ближайшее время выложить его на сайте. Соответственно, информация для самоделкопаяльщиков мощных усилков будет удалена с сайта...

_________________
Aleksandr

Как и обещалось - мануал оператора выложен на страничке сайта => http://ut2fw.com/node/467
Для интересующихся темой - можно его оттуда скачать в формате PDF или почитать прямо на сайте урезанную версию.

_________________
Aleksandr

Для любителей "кино" - выложено видео как работают защиты в DN-600. Понятное дело - на все случаи жизни невозможно придумать абсолютно надёжные защиты - американские шаттлы падают с людьми на борту и подводные лодки с ядерными ракетами ложатся на дно - куда уж нашим железкам до тех материальных вложений и заявленной надёжности... Но вы попробуйте открутить нагрузку от своего усилителя и подать ему на вход штатную раскачку - потом поделитесь с народом полученным результатом... DN-600 такие издевательства выдерживает...
Кино выложено на стандартный на сегодня ресурс для видео файлов - YouTube, смотрим по ссылке => http://www.youtube.com/user/UT2FW

_________________
Aleksandr

Доброго вечера.
Видео ролики показывают нормальную работу защиты.
Но вот в режиме работы без нагрузки DN-600, сам трансивер на передаче находится меньше секунды...???
Хотелось бы узнать, почему. Возможны "смертельные" последствия для самого трансивера...???
Я так понимаю, система ALC шнурком не подключена, за это тоже ничего не сказано...???
Я так понимаю нужен ролик с илюстрацией всех возможных кривых подключений и сработок защит.
___________________________________
Александр.

Александр,поздравляю с завершением работ над усилком.Класный аппарат по всем статьям.Достойный вид,комнановка,качественное исполнение и надежная защита-все здорово!!! Надеюсь коллеги оценят и проголосуют кошельками.
73!!! Владимир.

Александр здравствуйте !
Вопрос такого плана - насколько данный усилитель применим для цифровых тестов ?
Т.е сможет ли он выдержать при 500 Ваттах тот же CQ WW RTTY ?
C уважением Victor 73 !

1.Планировал выкладку видео файлов на сайт - посему "борьба" за минимальные объёмы файлов. Хост не безразмерный и денег стоит. 2.Давить "клавишу" на ТХ при сработавшей защите можно долго - снимается смещение с транзисторов и подключается дополнительный шунтирующий вход ШПУ резистор. Вот пока дым от резисторов "Защиты от дурака" не пойдёт - столько и можно будет давить. Там их 12шт МЛТ-2 - этот тип резистора влёгкую "переварит" 5Вт - итоговая моща для той защиты 60Вт "легко". При сработавшей защите IN усилитель выдаст не более 120-150Вт + отсутствие смещения у транзисторов при сработавшей OUT - итог - "давить" можно долго. 3.Для трансивера срабатывание защиты практически никоим образом не отражается. Т.к. он нагружен на входной АТТ. Сопротивление входного АТТ не меняется. 4.Да, показано срабатывание защиты без подключенной ALC - т.е. тяжёлый вариант. 5.По теме ролика всех возможных кривых включений наверное не имеет смысла. Из-за того, что "все возможные" всё равно не предусмотреть. И самое главное - усилитель по своей мощности предназначается к пользованию радиолюбителями 1-ой категории - радисты этой категории обязаны знать правила пользования нашей техники и отличать резистор от конденсатора. Т.е. технический уровень такого радиолюбителя не должен быть ниже плинтуса - он обязан знать азы радиотехники и понимать процессы в ней происходящие.

_________________
Aleksandr

Скорее всего не совсем верно поставлен вопрос. Выдержать 4х MRF150 в длительном режиме 500Вт - смогут. А вот выдержите ли вы присутствие рядом такой "печки"? Не нужно забывать о КПД транзисторных усилителей - при Рвых 500Вт минимум 200Вт нужно рассеять в тепло и "выдуть" из корпуса усилителя. Есть промышленные передатчики на 4х MRF150 и они работают сутками при полной мощности - т.е. ответ - можно. В DN-600 предусмотрен интенсивный режим обдува - кнопка AUTO-FAN - нажали на FAN и оба вентилятора включились на полную "катушку". Если усилитель будет рядом с оператором - особой радости та кнопка не доставит. Если же поднапрячься и сделать дистанционное управление усилителю - отнести его хотя бы под стол или на пару метров в сторону - ужиться можно будет. Т.е. здесь всё зависит от предпочтений пользователя. Меня, например, раздражает любой лишний шум, поэтому и ввёл два больших вентилятора в усилитель, чтобы режим "продувка" не был востребован. При разработке усилителя предполагал аналогичного толку контестадорские вопросы. Поэтому, как вариант корпуса с "увеличенным обдувом", предусмотрел применение вентилятора 14х14см. Правда, этот тип вентиляторов пока не популярен в компьютерных магазинах - мал выбор...
