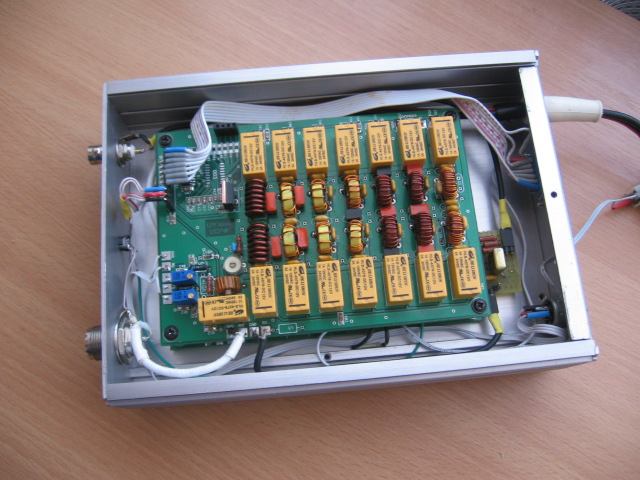

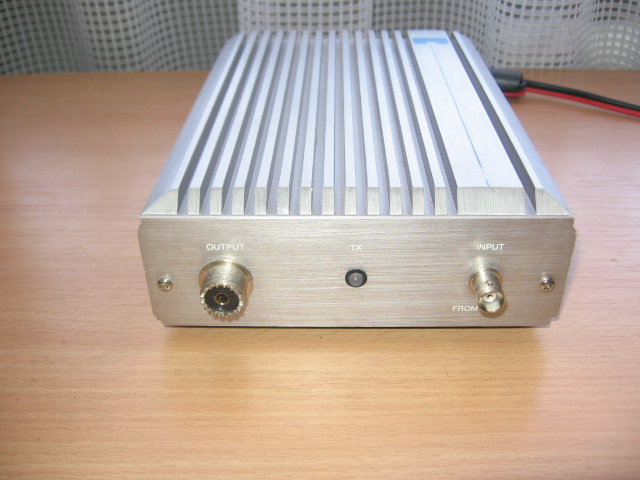

Несколько дней назад на радиобарахолке нашел сгоревший усилитель HARWEST HL-20. Идея освободить в корпусе СДР место, витала давно. Вот получился почти ITALO-USILITTO . А на сэкономленное место поставлю УКВ модули, 144мгц - UR3LMZ уже давно опробован. 430 и 1296 в работе.

Инфо по мощному транзисторному усилителю.

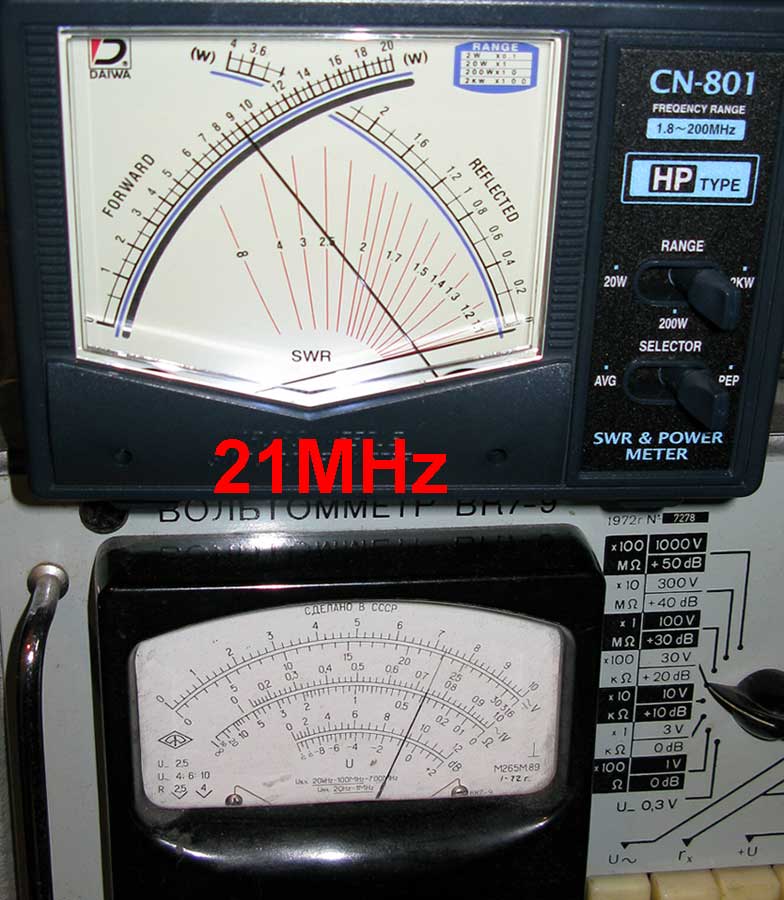

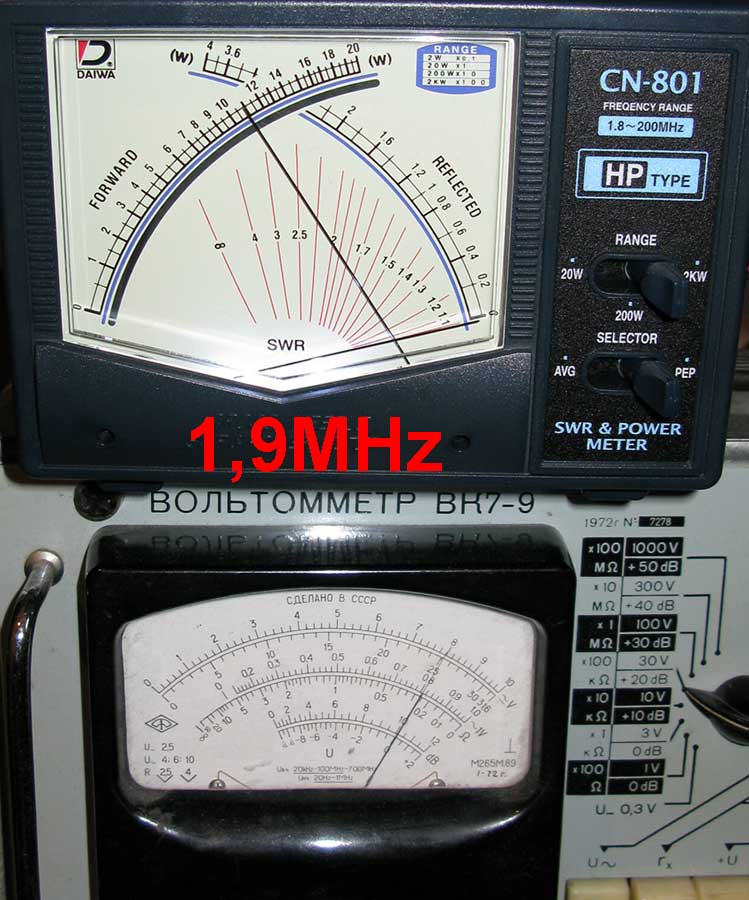

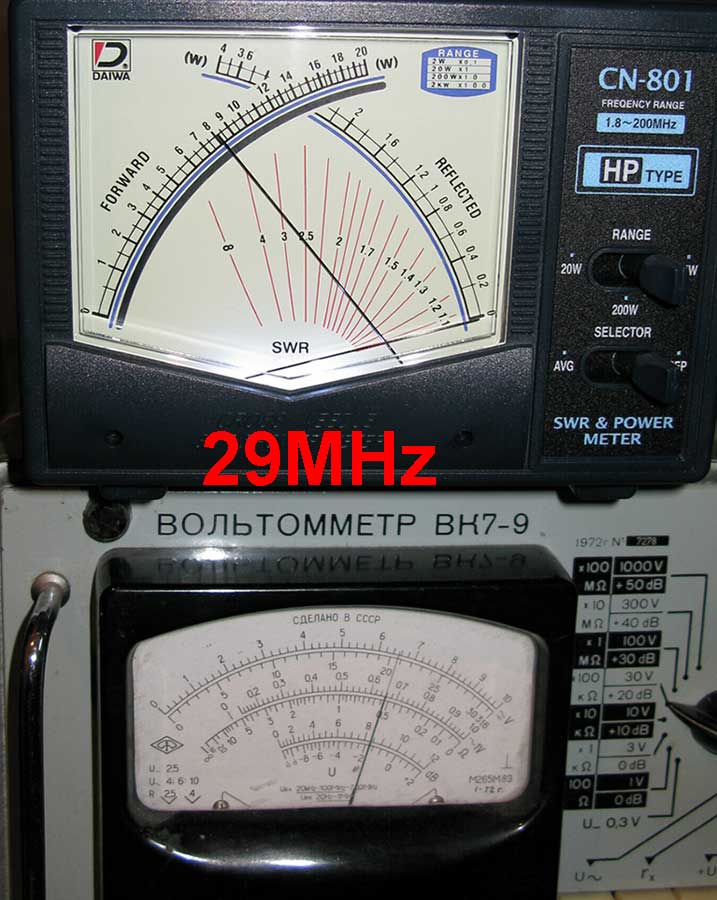

Основной вопрос, который задают - сколько стоит? Докладываю - пока проводятся лабработы с различными вариантами усилителя. Дело в том, что изначальные испытания проводил с выходной мощностью 600-700Вт. Но - "аппетит приходит во время еды" - ценой дополнительных матзатрат (см. ниже фото) решил проверить - можно ли получать устойчивые и надёжные 1кВт? Результат лабработ ниже на картинках стрелочных "показометров". Нагрузка в виде "трубы" с ребрами, которая использовалась при обкатке усилителя 600Вт, начала "плыть". Пришлось изыскивать нагрузку настоящих контестадоров - "сундучок" с мощными резисторами от Р-140. Верить лучше показаниям испытанного годами ВК7-9, т.к. калибровку японско-китайского чуда пока не проводил. Хотя показывает он вполне верные цифирки, даже без дополнительной калибровки. Приобретал его на американском рынке - можно предположить, что на тот рынок (в отличие от нашего) поставляется хотя бы как-то проверенная техника. На входе ВК7-9 применен его стандартный делитель 1:10.
Итог работы.

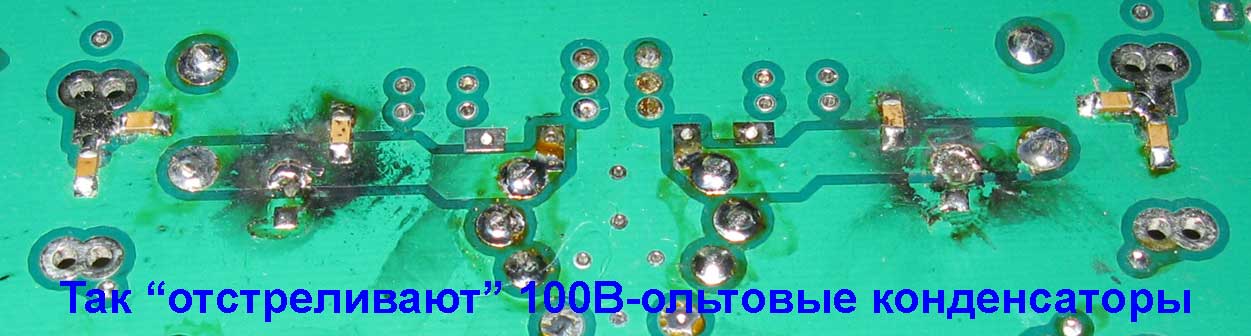

Дорогая игрушка получается. Только стоимость БП увеличивается на 300$. Плюс к этому, все элементы, которые без проблем "живут" при мощности до 700Вт, начинают "стрелять", когда перешагиваем цифирку в 900Вт. Посему нужно искать даже специализированные блокировочные конденсаторы, которые наши поставщики конечно же не возят.
По ценам - ориентировочная цена варианта 600Вт с БП внутри усилителя - 35т.р. (1200$). Вариант со "стрелками вправо" явно дороже 1500$.

_________________
Aleksandr

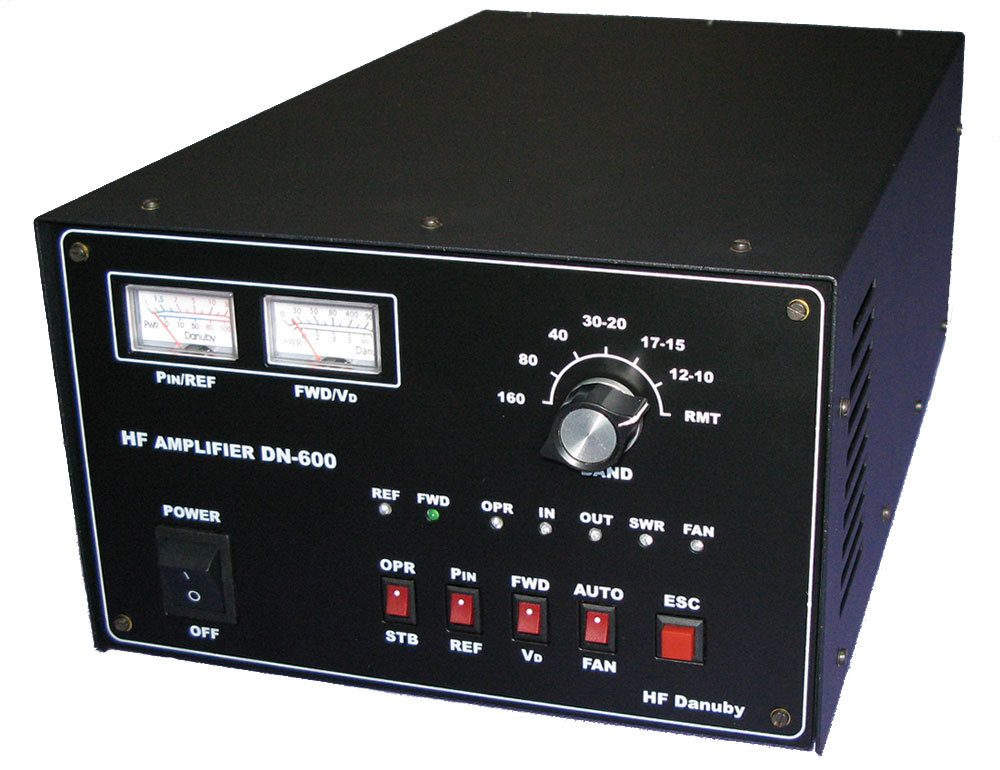

Внешний вид варианта исполнения усилителя с БП внутри корпуса -

_________________
Aleksandr

Не могу оформить заказ в Магазине.Нажимаю "оформить заказ", выскакивает сообщение "Корзина пуста".
Кончились усилки?

Сейчас проверил работу магазина - всё гут оформляется...
Ещё раз пропишу последовательность действий при заказе. Алгоритм создания заказа стандартный, т.е. выбрать товар, нажать на кнопку "Добавить в корзину" и ввести свои данные. Последовательность такая => Добавить в корзину => Оформить заказ => Ввести Е-майл и пароль (если ранее не регистрировался) => Следующая (ввести адрес, куда отправлять заказ) => Продолжить оформление (т.е. ввести данные о плательщике, если адрес доставки и плательщика совпадает, то достаточно поставить галочку о совпадении) => Продолжить => Подтвердить заказ => появится страничка "Вы сделали заказ. Номер заказа такой-то". На указанные вами Е-майл вам прилетит сообщении о заказе. Админу прилетит уведомление о вашем заказе.
Т.е. логика заказа такова, чтобы в последствии меньше задавать заказчику и продавцу друг другу вопросов. Заказчик указывает данные своего Е-майл адреса, куда отправлять заказ и данные от кого будет оплата. Достаточно часто оплату делает один человек (например супруга), а получателем может быть другой человек. Чтобы не возникало ошибок и недоразумений для этого и есть два отдельных поля для ввода этих данных.
Ничего нового здесь не придумано - это на сегодня устоявшийся стандарт.
Если не получается чего-то или лень нажимать кнопки клавиатуры - можно просто написать Е-майл - адрес есть там же на сайте, в ссылке справа - Контакт. Если и тут лень кнопки нажимать - там же указан и контактный телефон.

_________________
Aleksandr

Лень тут абсолютно не причём. Было бы лень, уже позвонил бы.

Опять болт. Пробовал менять количество-результат тот же " Корзина пуста"

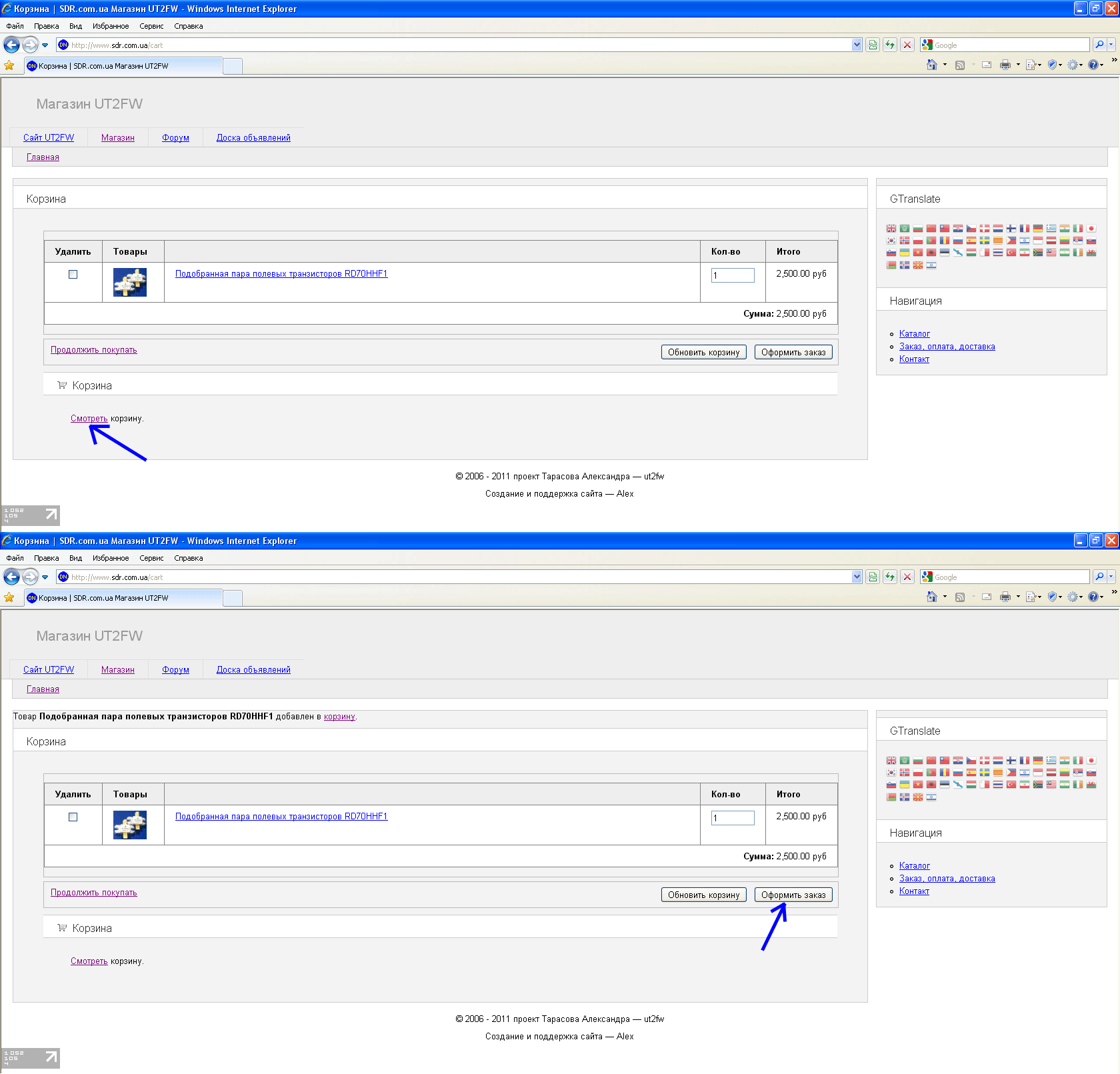

На каком этапе то "болт"? Ниже см. первый этап - когда нажал первый раз на ссылку "Добавить в корзину" и второй шаг - страничка "Корзина".

_________________
Aleksandr

При нажатии " Оформить заказ" появлялось сообщение "Корзина пуста". Сейчас, с пятого пинка, вроде получилось.Порядок нажатия мышем на кнопки не менял. Пришло уведомление на мыло. Была бы кнопка PayPal сразу бы и оплатил.

Из очередной почты -

Не смог зарегистрироваться у Вас на форуме.
Я не знаю как ответить на \"Напишите заглавными знаками позывной дедушки Яши, автора \"строю-недострою\"...:\" кто такой Яша не знаю. И я уж точно не отношусь к начинающим изучать интернет. Задам вопрос здесь, можете помочь в том что бы объединить два ваших усилителя и получить соответствующую мощность? Я кое что могу сделать и сам, если научите что. Правда я программист и давно уже ничего сам собирал.
Это радует, что появляются молодые радисты, которые не знают дедушку Яшу! Значит есть шанс, что вместе с нашим поколением не закончится на славянской территории: "Всем дальним и далёким - в Азии и Прибалтике"...
Интернет и дедушка Яша - это "две большие разницы", поэтому он в интернете и не "алёкал". Его знают все радисты, которые держали в руках журналы Радио советского времени и ложились спать с его книжкой "Я строю-недострою"...
По теме объединения:
1.Прочесть (хотя бы бегло) с самого начала этот топик. Принципы построения усилителей практически одинаковые - что на лампах, что на транзисторах. Главное - начать от "печки", т.е. блока питания.
2.Внимательно просмотреть картинки показометров мощности - думать - насколько в эфире будет заметна разница между 700Вт и 1200Вт?

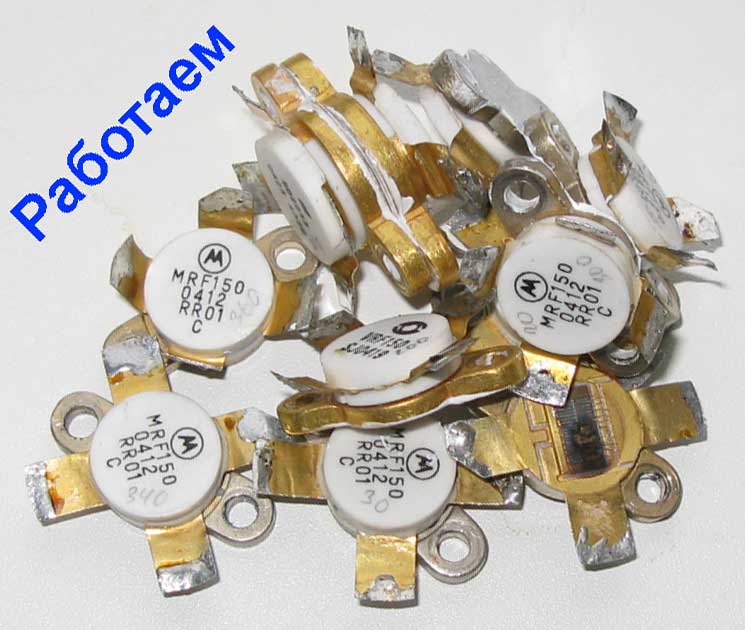

3.Учить как строить усилители и тем более на транзисторах - это неблагодарная тема - читать этот топик, смотреть на картинки сгоревших транзисторов - думать.

_________________
Aleksandr

Александр здравствуйте!
Посмотреть бы схему входного АТТ или это топ-сикрэт.
Михаил.

Здравствуйте. Это же нужно ту схему вырисовывать... и за ради чего?

_________________
Aleksandr

Дело в том что усилитель уже собран но боязно подавать на него вч с 746pro пока не отрегулирована защитa...
может что нибудь порекомендуете?

Так это же классно, когда усилок уже собран! Не нужно объяснять в какую сторону "лапки транзистору загибать" - встретилось - в каком-то из форумов народ обсуждает в такой терминологии сборку аналогичного усилителя. Предупреждаю сразу - дядя Саша пас в теме "Для начинающих" по ШПУ строению. И тем более по построению мощных ШПУ.
Усилитель собирался по каким-то схемам, так? Вот и нужно внимательно читать описание от автора и рассматривать его схемы. Что автор то докладывает, как регулировать те защиты?

_________________
Aleksandr

Здравстуйте.
Вопрос для UT2FW
Хочу поинтересоваться, какой пакет схем прилагается к усилителю DN-600 при покупке...???
___________________________
Александр.
