Именно так! Поэтому, буду очень признателен (и думаю, что не только я), если опубликуете результаты. Заранее благодарен !

Хотел бы уточнить, к каким выводам паять светодиоды КСВ ?
Присобачил к FOR/REF. Горит все время один, как не крути. Нагрузка: либо промышленный Dummy Load на 50 ом (1:1). Или кусок провода (высокий КСВ)
Другие два вывода GAIN - Но по идее, они как раз для стрелочных приборов

По измерителю КСВ. Если "что-то не получается" - почитать первоисточник => ССЫЛКА
Если всё правильно сделано - работать будет и без тех светодиодов.
Если - "погоду" - вероятнее всего (при правильном монтаже-изготовлении) придётся поменять местами выводы трансформатора. По схеме - меняем местами №№ 1-3. При условии, что коммутация выводов исходно выполнена правильно - т.е. "классика" - начало одной обмотки соединенная с концом второй - это средний вывод №2. На схеме показана коммутация выводов Т1. На CD инфо по коммутации выводов этого трансформатора есть - сюда выкладываю те картинки.

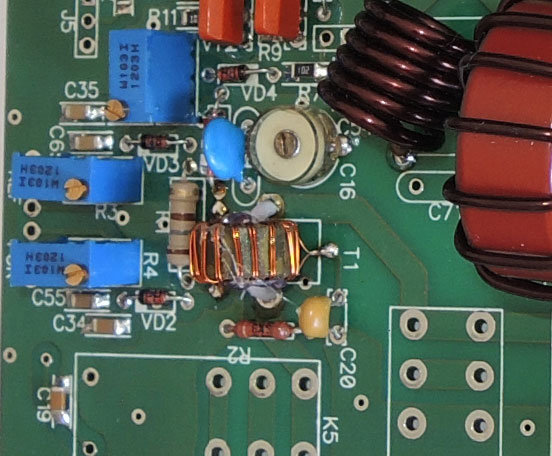

Не факт, что выводы №№ 1-3 получатся обязательно перекрещенными как на фото LPF600. Будет зависеть в какую "сторону" намотаны обмотки транса.

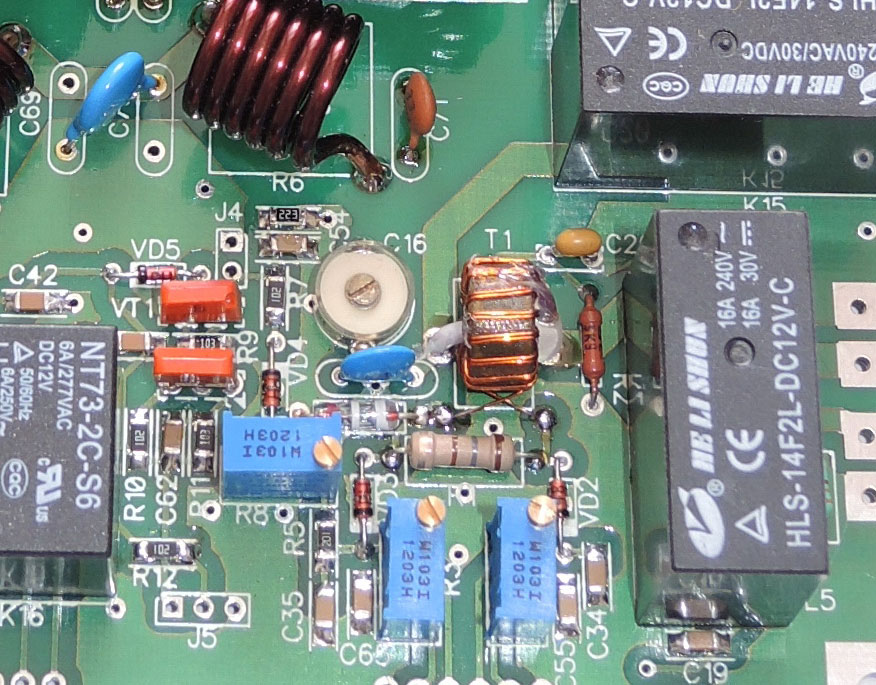

Если такой КСВ-метр делаю от случая к случаю, т.е. трансформатор мотается под одну плату (а не партия трансформаторов, когда все они делаются единообразно) - исходно запаиваю выводы №№1-3 перекрест, как на фото. Т.к. могу намотать те 15 витков в любую сторону... Если "не угадал" - тогда длины выводов будет достаточно, чтобы перепаять их по "прямой" - как на четвертой фото - LPF100.

_________________
Aleksandr

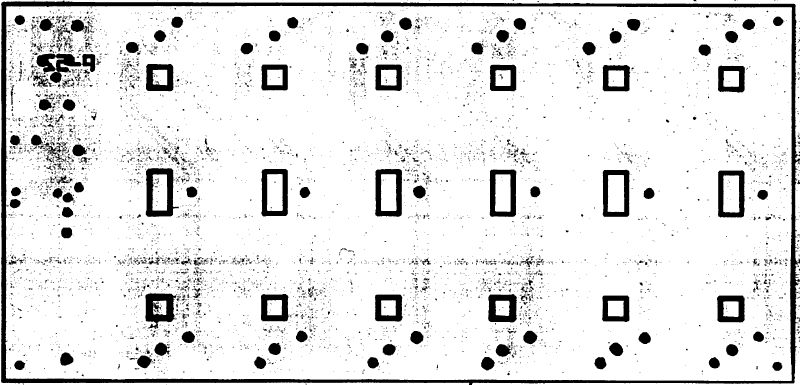

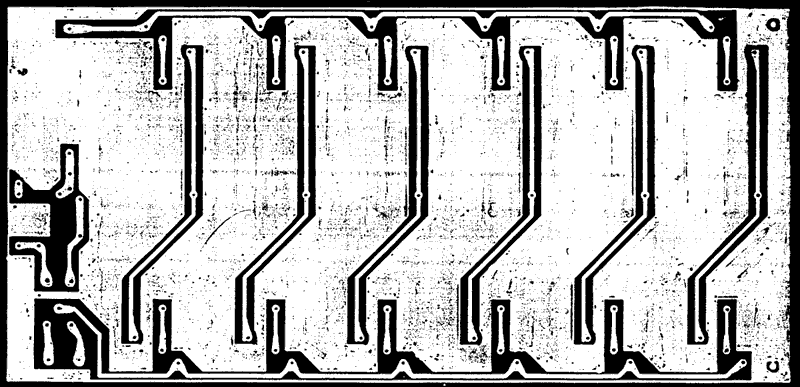

ФНЧ от Сетевой вариант ,в книге моточные данные и печатки под РЭС34

_________________
Дмитрий (RL7N EX CALLs R6LHH,UA3RUN,UA6LCZ)
