Блоки ШПУ 4хMRF150+LPF «упакованные» в корпусе. Для тех, кто ленится читать мои длинные опусы и тыкать мышем по страничкам форума, напомню. Транзисторы MRF150 от Motorola – это вже «настоящие» транзисторы для настоящих усилителей мощности. Напряжение питания у них 50V, номинальная выходная мощность 150W вплоть до 150MHz. Мощность 500W из такого усилителя и скажем – из итальяно KL-500, как говорят в Одессе – это две большие разницы. Дабы быть на 100% уверенным в получаемых ваттах, пришлось «удариться» в поиски достойного эквивалента нагрузки. Совместными с Виктором UR1MN титаническими усилиями подвиг совершен – были найдены и приобретены за «дурные» (в смысле огромные для таких изделий) деньги безиндукционные специализированные резисторы 50Ом. Посему все лабработы проводились с эквивалентом нагрузки в 50Ом. Итог лабработ по «выкачиванию мощи» - легкО до 215-210V на частотах 10-20MHz. Эти значения напряжения на эквиваленте нагрузки уже на выходе усилителя, т.е. после платы фильтров LPF. Но т.к. у меня уже был печальный опыт получения 900W из 4хMRF150 (см. выше первые посты в тему 4xMRF150) – первая задача – ограничить максимальную выходную мощность. В схемотехнику ШПУ заложил несколько типов защит, а именно:
1.Защита по входу – т.е. при превышении выставленного уровня амплитуды входного напряжения срабатывает защита.
2.Защита по выходу – помимо «стандарта» для всех ШПУ от UT2FW – т.н. защита «от дурака» (пардон) ещё и защита от превышения выставленной амплитуды выходного напряжения. Т.е. при превышении выставленного уровня выходного напряжения срабатывает защита. Любая аварийная ситуация на плате LPF приведёт к срабатывании этой защиты.
3.Защита от повышенных значений КСВ. Введена на плате LPF. При превышении выставленного значения амплитуды «отраженки» срабатывает защита.
4.Защита, срабатывающая при превышении температуры радиатора, заложена в схемотехнику тоже. Но, применение двух вентиляторов, скорее всего, лишает смысла этот вид защиты.
5.К защите можно отнести и АТТ на мощных резисторах по входу усилителя. Как ранее и указывал – для раскачки этого ШПУ достаточно 30Вт. Но т.к. на сегодня подавляющее большинство радистов юзают буржуинов с выходной мощой в 100W – всегда есть искушение «загнуть» стрелку вправо до упора… Транзисторные усилители такой подход не воспринимают. См. первые мои посты к чему это приводит. Напомню – только себестоимость четвёрки MRF150 влетит в 200$. Нужно не забывать – четвёрка должна быть ещё и подобранной – если мы хотим иметь на выходе усилка только «счастье». Посему возбуждение на ШПУ поступает через АТТ на мощных резисторах. Данные АТТ именно в этом экземпляре всё же позволяют «драконовский» режим для ШПУ – когда при подаче 100W на вход усилителя, на выходе имеем до 220V на эквиваленте нагрузки 50Ом. Конечно, в пользовательской версии схемотехники усилителя затухание АТТ будет увеличено, дабы не искушать судьбу «лишними» ваттами на выходе. В пользовательской версии предполагаю не перепрыгивать планку в 180V. Пока же поалёкаю по бендезонам максимальной мощей…
Немного инфо для пользователей буржуинов. Вже в эту тему высказывался, но кто читает те мои длинные опусы? Неправильно, когда вы пользуете свой трансивер на максимальной мощности, но так же неправильно и когда пользуете его на пониженной мощности! Нелинейные области усиливающих элементов – это минимум и максимум. Следует пользовать в средней части характеристик - т.е. 30-60W в зависимости от модели трансивера. Посему, по большому счёту, сейчас в усилителе установлен АТТ с правильным затуханием для правильно эксплуатируемого буржуина. Но возможно стандартное поведение «спортсменов от радио» вынудит меня увеличить затухание АТТ. Понимаю – мера конечно глупая, но как обезопасить изделие от «тупо-пользователя» (пардон)? Выставляемую защиту по входу усилка всегда же можно «открутить» – достаточно отвёртки. Поэтому наличие по входу АТТ, который можно обойти только с помощью паяльника - это более надёжная защита от искушения...

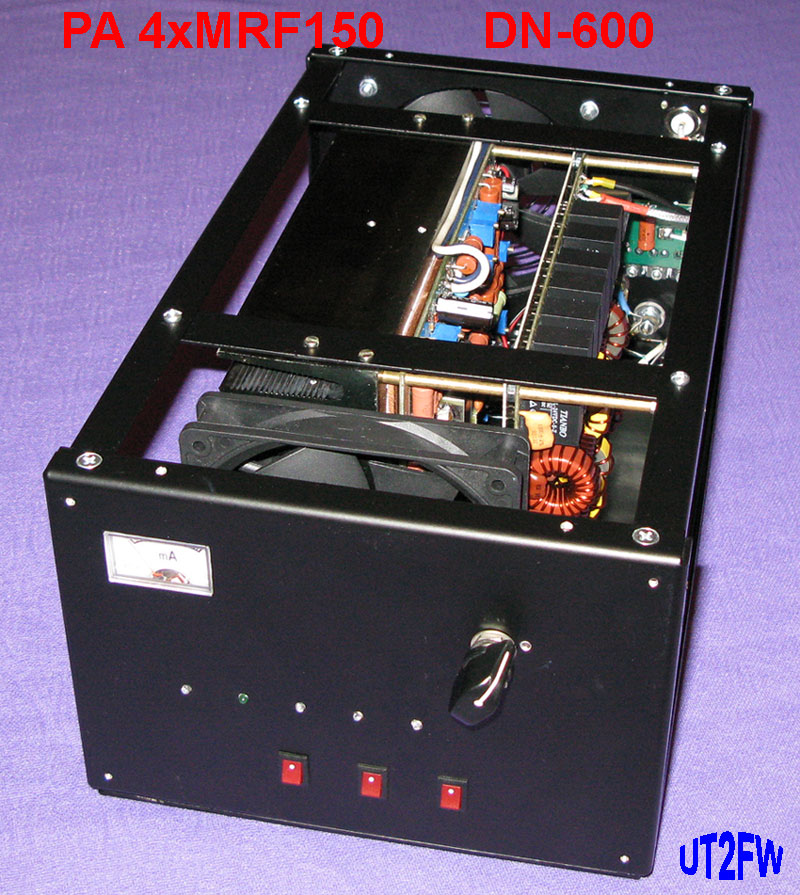

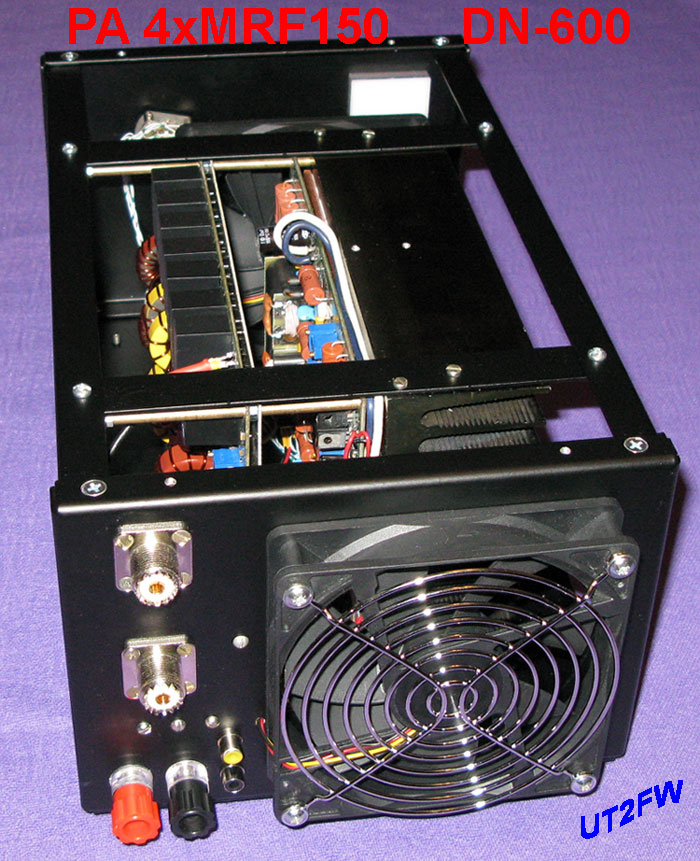

Пока достаточно инфо – бум «обкатывать»… Фотки усилка – см. ниже.

_________________
Aleksandr

Здравствуйте, Александр.
На нашем доблестном радиорынке "Маяк" в Донецке базарные "спецы" рассказывают, что вакуумные реле В1В ненадежная вещь и взрываются они ! Только один торгующий о них хорошего мнения , ну тот кто продает.
Есть ли у Вас опыт эксплуатации данных реле, стоит ли их покупать? Бо ж цену гнут от 100 до 120 грн. за штуку. Перебор, но других вариантов пока не вижу. Может быть подскажете какие импорные современные реле вместо В1В можно применить для коммутации выходного контура лампового УМ на ГУ-74Б?

Положительный опыт применения В1В в усилке на 1хГУ-74Б (схема с общим катодом) есть. Усилок тот "жестко" эксплуатировали на коллективке UZ2FWQ - при Ua=2700V до 1,2А анодного тока. Температурная "метка" - это та зелёная полоска на радиаторе лампы, вначале почернела, а затем и совсем испарилась. Реле были Б.У. - "наковыряли" из списанной военно-морской техники. Ничего не взорвалось и не прострелило. Хотя не нужно забывать, что это вакуумный прибор и как любой иной прибор такого типа, он может терять вакуум, со всеми вытекающими из этого последствиями. Инфо от дяди Юры UA6MP - он собрал себе высоковольтный "проверятель" вакуумных приборов. Так вот - при проверке В1В, В2В у некоторых изнутри колба засвечивались лучами высокого напряжения. На внешний вид те релюшки не имели абсолютно никаких повреждений. Думаю понятно, что если такую релюху поставить в П-контур, то рано или поздно те лучи "проложат себе дорогу" до ближайшей земли.
По ценам - чтобы не расслабляться - следует поглазеть на цены аналогичного толку зарубежных реле. Ежли невдомёк что там может увидеться, докладываю - цена в 25-30$ за такое реле покажется "демпинговой"... Хотя... что нам буржуины? - достаточно поглазеть на современную заводскую цену новой релюшки В1В...
Где-то выше по тексту указывал на себестоимость лампового усилка. Дык, вот... Если его делать не из ворованной или списанной комплектации, а покупать все детали хотя бы по заводским ценам. То "мало не покажется" даже в сравнении с транзисторным усилителем. Просто советская школа прапорщиков опустила до "литровой" планки цену очень дорогой во всём мире техники. Ну, а нам так тяжко от неё отказаться... кому же хочется от хорошего отвыкать то?

_________________
Aleksandr

приветствую всех! дядь Саш а непроше перейти на рэковые корпуса? ну там усилитель мона киловатник в корпус с бп 2Н всунуть (Н=44мм) та и сдр материнкой весь мона попробовать втулить попробуйте так как ети проше найти

Что такое рэковые корпуса? И что за лохотрон - "киловатник вместе с БП" в спичечной коробке высотой 44мм?... Очередное пустоблудие от форумных мальчиков-любителей супер-пупер радио на трёх транзисторах?

_________________
Aleksandr

Александр Юрьевич, здравствуйте.
Подскажите пожалуйста, как правильно скоммутировать (по номерам) выводы первичных обмоток зеленого трансформатора ОП4 716 005, показанного на фотографиях. Мне такой недавно достался. Сеть 220 вольт.
73! Александр rn1aj

Приветствую всех!

Похоже в описании 600w pa вкралась опечатка "full-proof resistors" 1k Ohmx12 in parallel =83.3 Ohm?
Нам надо эту защиту обязательно! Hi Hi Hi
Поменял 20+ MRF-150 in 2 ALS-600S после 4 экспедиций. Чаще всего ATU trip (water).
Отличная идея с LPF and 6m!
Я переделал один из ALS-600S amps на 160-6м. Если кто не боится открыть свой ALS600S Детали:
Sorry in English
Modification of Ameritron ALS-600S amplifier to add 6 meters


Limitations:
10-25W of input power max on 1.8-28MHz.
75W in on 6m will produce 550W out.
Amp after modification will have plenty of gain, do not overload on regular HF bands!
Lower voltage to 42V in SPS for better SWR protection.
Procedures:

Input circuit:
Old changed to new:
35 Ohm + 3 of 50 Ohm 50W non-inductive resistors in parallel.

Next:

Input transformer T201 changed to RF800-9 and output transformer T203 changed to RF2061 (Communication Concepts).
To disable feedback, T202 feedback transformer’s RED isolated wire is clipped from board and removed.
Capacitors at RF transformers: T201 (C208) changed to 130pf. (C218/C219) at T203 removed.
Output of T203 must be isolated from ground (other side of board must be cut).

LPF for 28 and 50MHz (extra 10M kit from Ameritron) changes:
C1 pair of 130pf in series. C3 qty 3 130PF in series. No changes to C2, L1,L2.
Sources (emitters) of Q201-Q204 connected together with 2mm silver coated copper wire to improve RF ground.


Since amplifier’s case is open anyway, why not add an extra fan? Will keep transistors little cooler. Part number 3110KL-04W-B40 (Ameritron). Drill extra holes at both sides of amplifier for good airflow and connect it to 12V DC. Space to add fan is left side abt 2" back from front panel.
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

73,

Yuri N3QQ

Юрий, это что за описание 600w pa? Откуда цитируем очепятки - "1k Ohmx12 in parallel"?

_________________
Aleksandr

Alexander zdrastwujte!

Page:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
http://ut2fw.com/node/467
PA UNIT. chut nizve

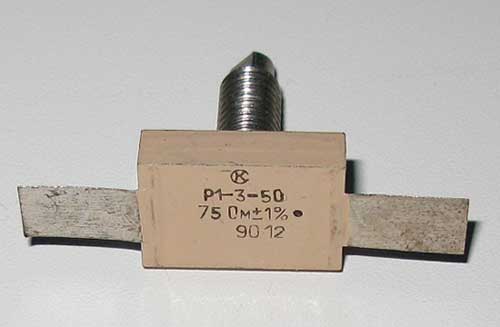

Выход усилителя нагружен на резисторы R55-66. Это так называемая «защита от дурака ». Общее сопротивление резисторов 510Ohm
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Samoj shemy netu na stranice, po plate foto pohozve 8 soedineny wmeste i 4 otdelno, mozvet ya i oshibsa/ne tak poschital. Sorry za latin, odnim palcem tyazvelo ispozowat translit.ru

Spasibo Yuri

Ничего не понял... Как говорится - no comment... Написано в описании - Общее сопротивление резисторов 510Ом. Что тут ещё фантазировать?

_________________
Aleksandr

Otlichno. Spasibo za utochninie. Yuri

А я все таки не понял как из 12 параллельных R по 1кОм получилось 510 Ом ??

Александр, добрый день! Интересуюсь усилителем 600W. Что он стоит? Вопрос второй, американцы строят усилители с питанием 48-50v. Вы ближе стоите к ним по сотрудничеству. У меня есть 3 блока питания, импульсные с выходным напряжением 48-50v, производство Норвежское для оборудования NOKIA. Мощность одного блока 1Kwtt. Не знаю куда бы их приспособить. Вот, появилась мысля написать Вам. Всего доброго. Николай. 73!!!

Николай, в моём объявлении есть ссылки, куда следует идти за подробностями по усилителям, повторяю те ссылки => САЙТ => МАГАЗИН <= жмите на названия. Всё подробнейшим образом описано.
По БП - вот на сайте и почитайте куда можно применить!

_________________
Aleksandr

Добрый день,Александр!
Есть интерес в приобретении транзисторного усилителя порядка 500-600 Ватт.Внимательно изучил информации на вашем сайте.Заинтересовался вашей разработкой.К сожалению,не нашел ничего по поводу готовых изделий.Можно ли заказать готовый усилитель,какие сроки изготовления и сколько это будет стоить? С уважением Виктор ex UA4SJK
Туго что-то с чтением описаний... по-видимому нужно дяде Саше завязывать с подробными техописаниями... никак народ на сегодня не может до конца описания читать... всех только и интересует цена вопроса...
Цитирую из описания усилителя на сайте - ..."Прошу не задавать мне технические вопросы по E-mail. Все вопросы адресуем в форум => http://forum.ut2fw.ru Вопросы различного «шкурного» характера, т.е. что почём, где купить, скока стоит? – идём в магазин => http://www.sdr.com.ua – если мне удастся, что-то из комплектации такого усилителя выделить для самоделкопаяющих – инфо будет выложено там. Как неоднократно указывал ранее – транзисторная техника мощных усилителей достаточно дорогая – посему не следует тешить себя надеждой, что при изготовлении настоящего транзисторного усилителя вам удастся победить пол киловатта мощи при помощи ферритовых трубок от старых мониторов с мусорки или запчастями от списанных вояцких р/станций украденных и проданных вам прапорщиками. Вариант исполнения усилителя без БП внутри корпуса ниже 700$ не получится. Если установить внутрь корпуса ещё и импульсный БП - это ещё как минимум + 350$. Не забывайте, что помимо самого БП придётся установить и плату плавного запуска, в противном случае контакты кнопки POWER усилителя сгорят через несколько циклов вкл-выкл."
Назвал минимальные цены, т.е. от 1,17USD за 1W в варианте без БП внутри усилителя и 1,84USD за 1W в варианте с встроенным БП внутри усилителя. Для любителей сравнений с итальяно-усилитто следует учитывать, что в описываемом усилителе применены: 1)взрослые ФНЧ, 2)КСВ-метр, 3)система защиты от повышенного КСВ, 4)системы защит от превышения амплитуды напряжения возбуждения на входе усилителя и 5)защита от превышения выходной амплитуды (т.е. при превышении установленных уровней усилитель отключается), 6)два вентилятора (12см) с плавным регулированием скорости вращения в зависимости от температуры радиатора, 7)отключение усилителя при превышении температуры радиатора выше 85 град, 8.)отдельный входной АТТ на мощных 30Вт резисторах (4шт) со своей отдельной системой защиты от превышения амплитуды входного напряжения, 9)выход напряжения ALC, 10)возможность внешнего управления ФНЧ (т.е. если сможете подать управляющие ФНЧ сигналы из своего трансивера, то клацать переключателем диапазонов на панели усилителя не нужно будет).
По теме готового усилителя - следите за инфо на указанных ресурсах. Первый пробный вариант усилителя на обкатке с Н.Г. у RN6LB - можете его услышать по вечерам на 80м. Ради справедливости отмечу - освоение нашими радистами такой техники идёт не без трудностей. Но здесь нет ничего удивительного - аналогичная ситуация была и когда "внедрял" в головы славянских радистов синтезаторы, валкодеры, транзисторные ШПУ в 90-ые годы...
Кстати, готовая плата LPF уже более пол года в => МАГАЗИНЕ в предложении. Уже есть и успешные её пользователи, см. инфо от них тут же в форуме.

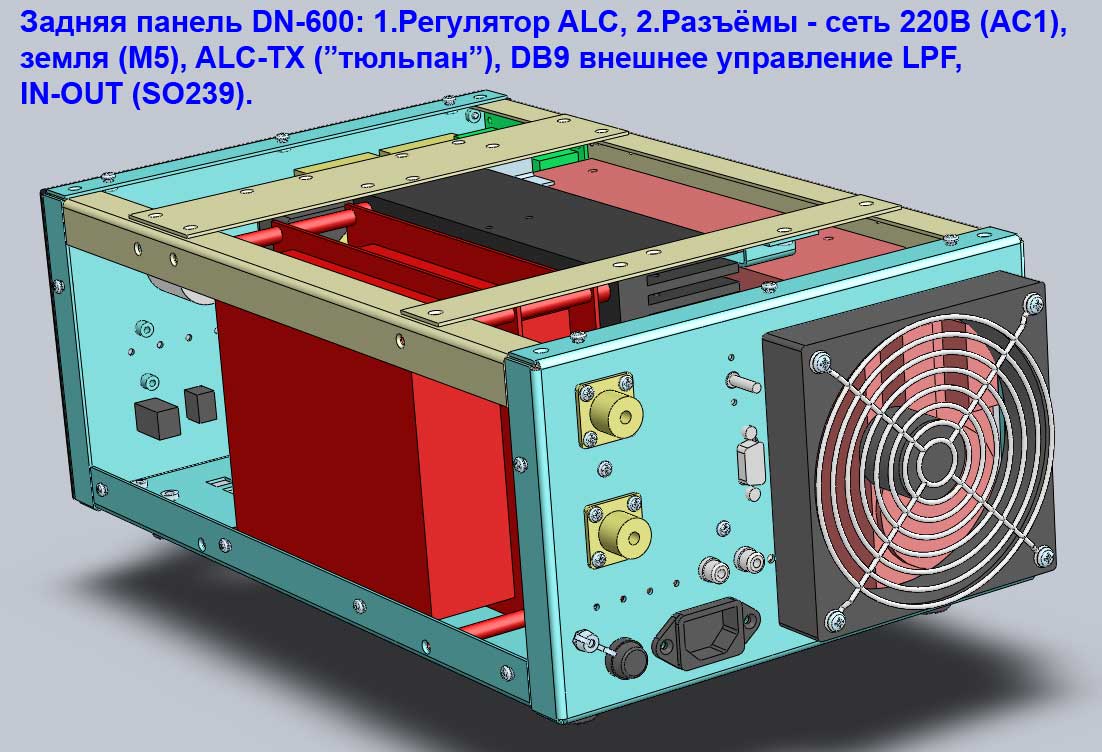

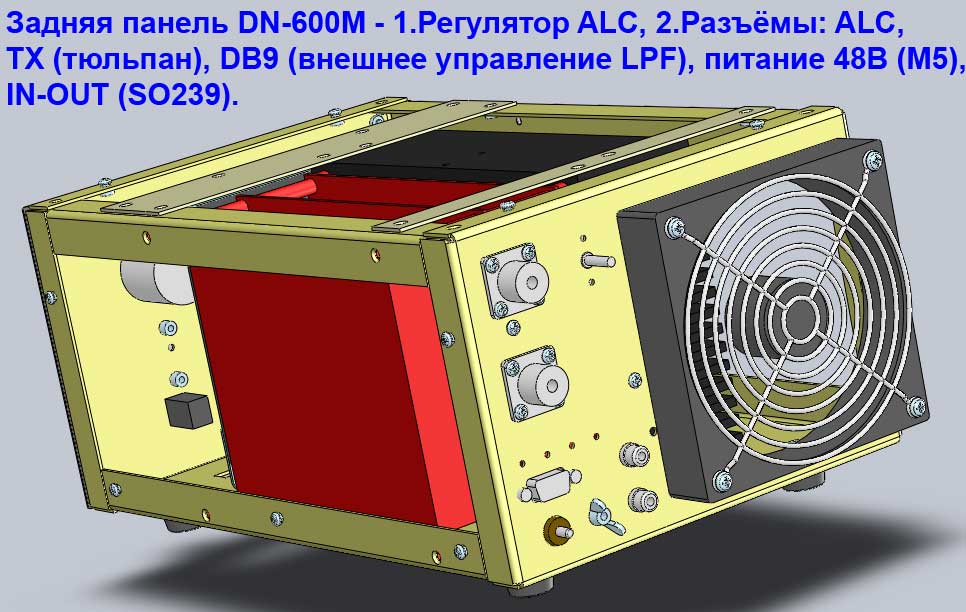

Ниже картинки моделей обеих вариантов исполнения. Вид сзади на разъёмы. Вид спереди - см. описание на сайте.

_________________
Aleksandr

Александр Юрьевич , день добрый !
Я работаю тока на ICOM-706-2 - 100вт и диполь.... Интересуюсь вашей конструкцией в практическом плане.. Но меня кроме цены в варианте без корпуса (РА+полосовые+переделанный БП+платка плавного пуска) интересует вес всех этих конструкций - как величина для вычисления затрат на оплату веса посылки в варианте получения их по почте..... Это поможет мне определиться, смогу ли я , как пенсионер, потянуть такое приобретение.... Какова стоимость указанного набора и какова вероятность его получения в России ???? ( я имею ввиду постовые и таможенные сборы ) - их величина ??? Надеюсь, что вы уже отправляли свои изделия в Россию... Жду вашего ответа ... Александр

По теме отдельных "запчастей" мощного усилка - "опасная" для производителя тема... - знаю - как "подружишься" с самодельщиками - это будет "гемор на всю голову", пардон, ничего личного - опыт... Тем более, если это мощный усилитель и тем более что в наличии 100Вт для его раскачки...
По основной задаче при проектировании такого усилителя - описано на сайте. Нет смысла повторяться. Проблема в том, что усилителю достаточно 10-12Вт для полной раскачки (если быть точным - достаточно 8Вт), а все понабрались буржуинов со 100Вт-ным выходом. Если подать все 100Вт на вход транзисторному усилителю - произойдёт большой ба-бах - побежали в магазин за новыми транзисторами... Посему сразу за входным разъёмом установлена плата дополнительного АТТ, который из поданных 100Вт сделает потребные 10Вт. Конечно, глупейшее решение - вначале мучить трансивер - получать в нём 100Вт - это и ток потребления 20А, и нагрев, и шум вентиляторов внутри трансивера. А затем из 100Вт получать 10Вт - 90Вт рассеивать в тепло, которое тоже как-то нужно вывести из корпуса усилителя - это дополнительный шум обдува, место для мощных резисторов АТТ, теплоотвод им. Но иного варианта нет, т.к. эксплуататорский "менталитет-с"... Пример первого пользователя это и показал - можем в СДРе накрутить 200Вт? Значит накрутим 200Вт и подадим на вход усилку - чё с ним станется то? В итоге повыстреливали мощные резисторы в АТТ. Изначальный расчёт был на грамотного пользователя, т.е. в АТТ три резистора по 30Вт каждый - т.е. 90Вт на резисторах - 10Вт на усилитель. Ан-нет... не для нашего менталитета такое решение. Пришлось переделывать-умощнять АТТ - теперь 4шт резистора по 30Вт каждый в АТТ. Как вариант для особо "талантливых эксплуататоров" с 200Вт-ными трансиверами - на входе наш советский специальный безиндукционный резистор номинальной мощностью 50Вт - см. ниже его фотку + 3шт по 30Вт. Вот такие "муки творчества" приходится преодолевать при разработке-отладке. Чем закончится "изобретательство" неопытного самодельщика, думаю, нет смысла объяснять? Возможен только один вариант - письменное обязательство самоделкопаяльщика не иметь никаких претензий в случае форс-мажора.
По весу - корпус усилителя тяжёлый получился, т.к. выполнен с учётом возможных ударов при пересылке - материал - сталь оцинкованная 1,5мм. Можно корпус выполнить явно проще и из более тонкого материала - но где гарантии, что посылку не кинут об землю из вагона? Поэтому пошёл на бОльшие затраты, но с гарантией жесткости конструкции. Можно сверху на усилитель и 100кг дядьке залезть - без проблем выдержит. Корпус варианта с БП внутри - 5кг, без БП чуть легче. БП от Mean Well не взвешивал - посмотрите в его описании - думаю примерно 2кг. Блок ШПУ+LPF около 3,5кг.
По пересылке - легко! Какие таможенные сборы? Вы это о чём? Идём в топик форума по теме пересылок и внимательно всё читаем, см. по ссылке => viewtopic.php?f=5&t=56 Вот можете отследить как посылка с усилителем ехала в RU6L , номер посылки CP688003500UA. По почте стоимость пересылки уложится в 1500р. Правда, тут нужно оговориться - если наши доблестные почтовики в очередной раз цены не поднимут. Это они умеют делать и делают регулярно к каждому празднику...
