Здравствуйте, Александр! Приобрёл DN-600 Вашей сборки (версия на 4-х MRF-150) у товарища из 9-го района. Усилитель в рабочем состоянии, но предыдущий владелец произвёл модификацию - установил отдельный импульсный источник питания +15 В. Это вместо второго интегрального стабилизатора 7815, который обеспечивал получение этого напряжения из +24 В. +24 В получается штатно из +50 В с помощью инт. стабилизатора 7824, но номинал резистора на входе этого микросхемы был увеличен до 360 Ом (МЛТ-2).
В чем, собствено, проблема? Этот импульсный БП +15 В довольно сильно "шумит". Поскольку эфир у меня тихий, это сразу стало заметным. Пришлось его убрать и восстановить цепочку из двух последовательно включенных стабилизаторов 7824 и 7815. Радиочастотный шум сразу исчез - чистый эфир, никаких проблем. Резистор на входе 7824 я поставил номиналом 30 Ом (ПЭВ-10). Этот номинал приведен на схеме, прилагаемой к УМ.
В режиме RX падение напряжения на данном резисторе около 5 В - соответственно на входе 7824 получается около 45 В. Это не слишком много для этой МС? Вроде по даташиту Uвх для этой МС должно быть не более 40 В.
Ну и ещё вопрос. В описании пользователя указано, что напряжение питания УМ составляет 47 В. В моём УМ реально оно 49.3 В. Это правильно? Спрашиваю, потому что не уверен, что и здесь не проводилась "модификация"...
73!

Здесь две "темы": 1.Не применять откровенно "левые" КРЕНки, 2.Не превышать одновременно несколько параметров - в нашем случае напряжение-ток-температура. В режиме ТХ на входе будет меньше 40В.
Применение "пониженного" напряжения связано с низкой надежностью MRF150. Имею в виду "низкой надежностью" для заявленной производителем их штатной мощности - т.е. 150Вт. Если снимать скажем не более 100Вт - можно подавать и 55В - выровняется АЧХ на ВЧ.
Ну и главная "тема" - какие MRF установлены? Припоминаю DN-600 где-то в уральском регионе, который подвергался пользовательским "модернизациям". В итоге он поменял "родные" MRF150 на дешевенькие китайско-воронежские подделки и быстренько продал тот УМ. Кто и как "подбирал" ту четверку транзисторов - мне неведомо... Но УМ снова попадал ко мне на "профилактику" из-за пониженной выходной мощности. Новый хозяин деньги не захотел платить за замену транзисторов. И скорее всего тоже продал тот УМ.

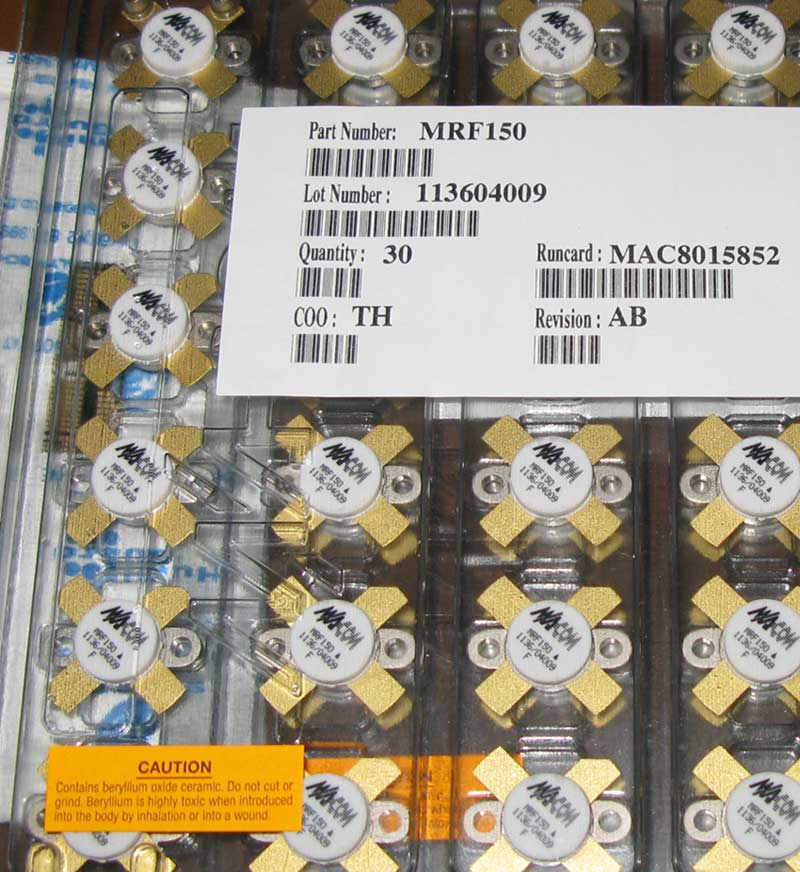

Изначально в том DN-600 были установлены MRF150 от янок из MACOM - см. фото ниже.

_________________
Aleksandr

Александр, усилитель я приобрёл у Василия RA9AJ из Челябинска. Он сообщил, что вскоре после покупки у Вас DN-600 (это было несколько лет назад) по не установленной причине вышел из строя один транзистор. Вы прислали ему для замены другой комплект из 4-х MRF-150.
Посмотрел сейчас на маркировку двух транзисторов (те, которые ближе к верхней части радиатора - ниже не видно).
Вверху в кружке буква М, ниже написано MRF-150, ещё ниже надпись из сочетания цифр, ещё ниже две буквы. Остаётся надеяться, что это оригинальные транзисторы...
Более 400 Вт снимать с этого УМ не планирую, мне достаточно 250-300 Вт.
В целом Ваш DN-600 отличная вещь, к ламповым УМ более не вернусь - даже если придётся приобретать новый комплект транзисторов!

Нет, не этот усилитель я имел в виду. В этом были оригинальные транзисторы.

_________________
Aleksandr

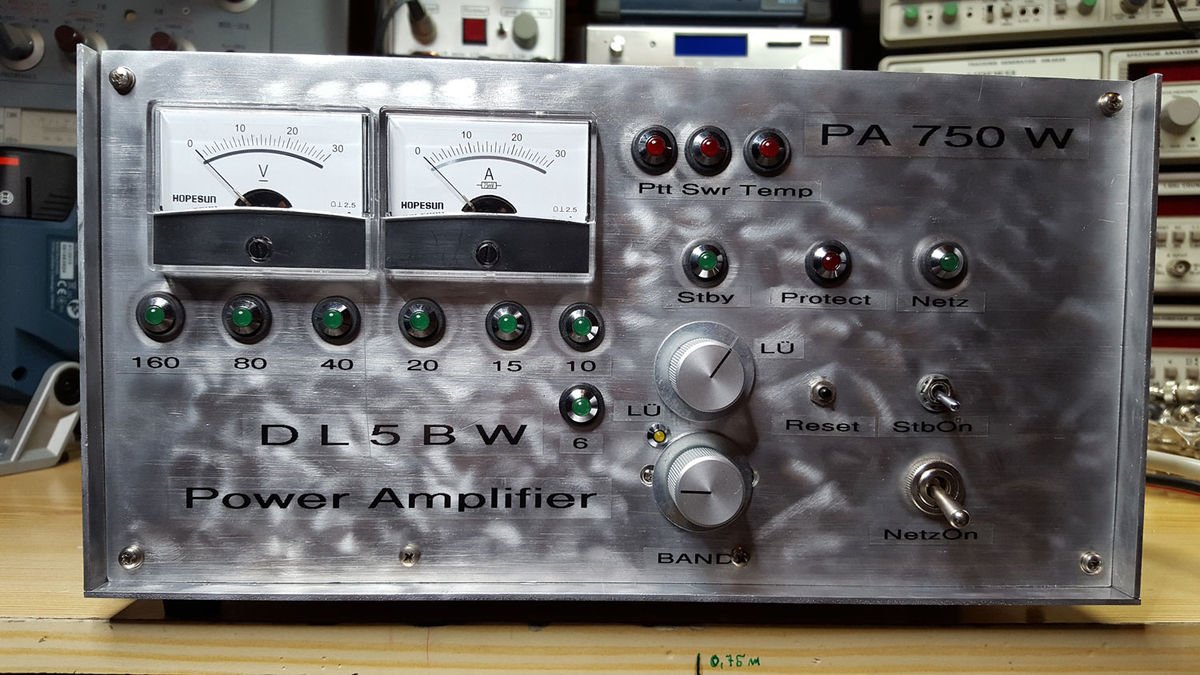

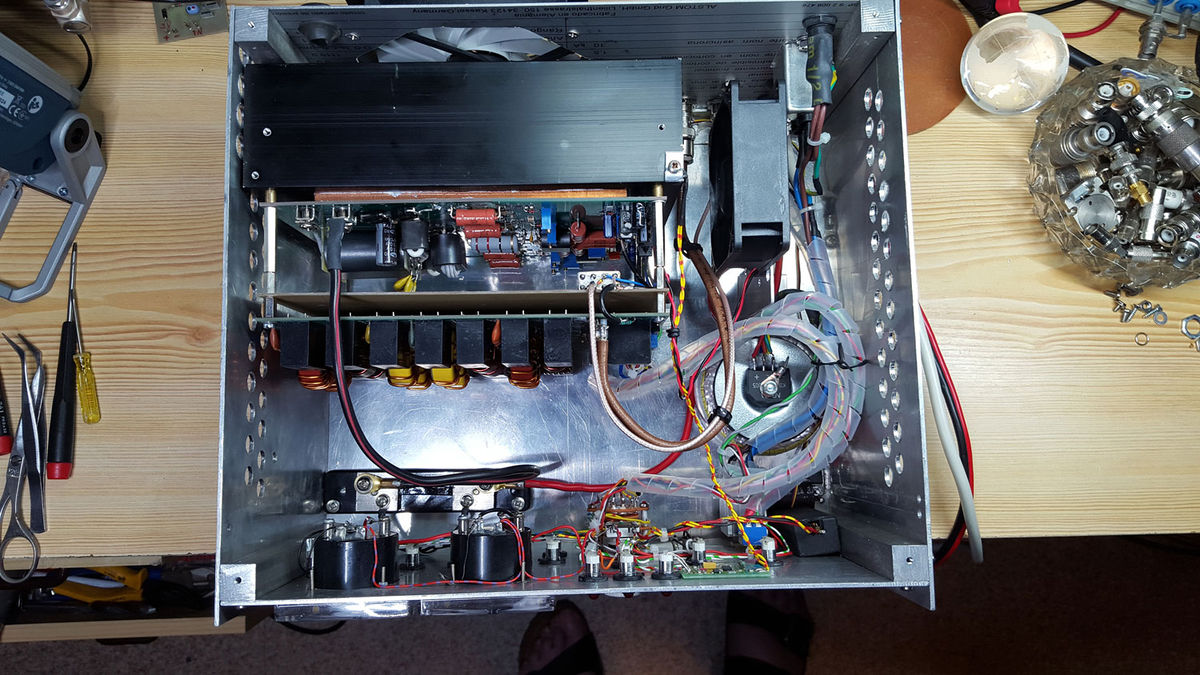

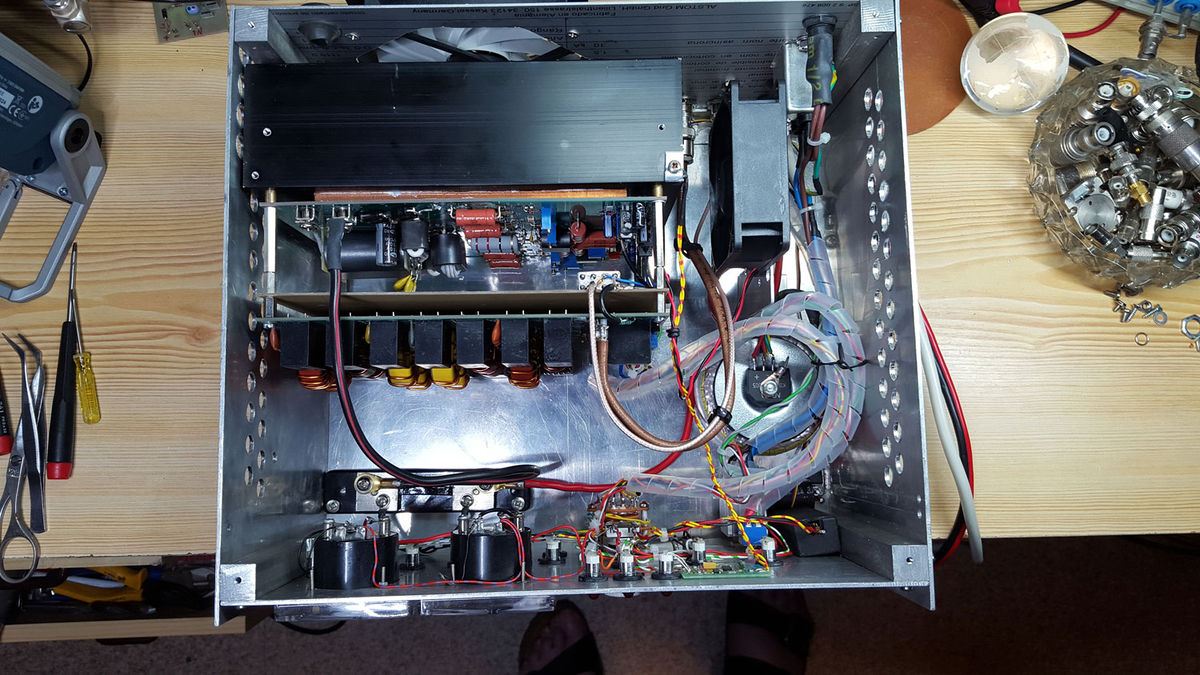

Когда-то в среде ex-USSR самоделкопаяльщиков была популярна теза, что самоделкопаяльщики СССР - сааамые велико-самоделкопаяльщики в мире. На сегодня реалии таковы, что практически не встречаю среди наших радистов самоделкопаяльщиков. Максимум - подпаять-отпаять разъём или мелкий ремонт-переделки-доделки уже готовой техники. А вот среди "буржуев" тема самоделкопаяния живёт и здравствует... Ниже фотка 1кВт УМа DL5BW из блоков от UT2FW.

_________________
Aleksandr

Здравствуйте!

Подскажите пожалуйста одинаковая ли схема ШПУ DN-600 с транзисторами MRF150 и транзисторами SD2933?

Есть ли у кого-либо опыт использования DN-600 вместе с ICOM-746Pro? Может быть, имеются какие-то особенности эксплуатации DN-600 в паре с именно этим TRX?

Да... падает активность обсуждения самоделкопаяния... стареем-с...

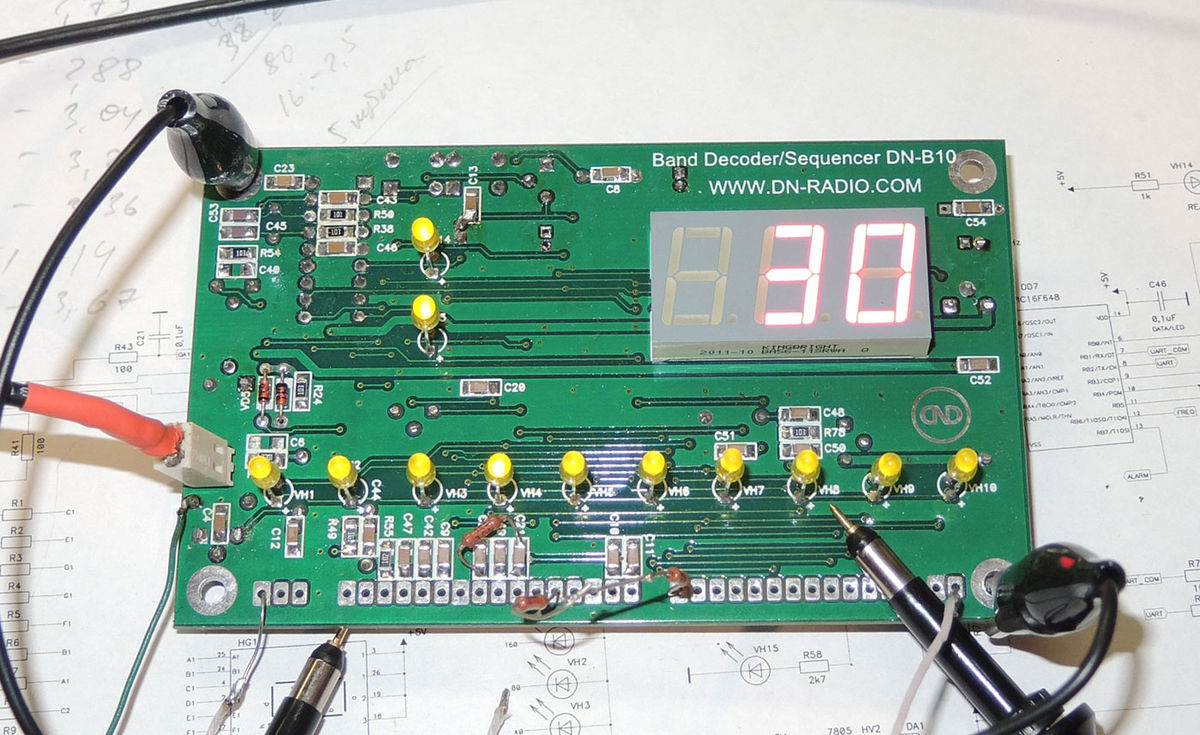

Прошёл год с момента появления => Automatic Band Decoder/Sequencer DN-B10 <= для тех, кто не понимает, что это ссылка - нажать мышем на название - попадёте на страничку его описания.
На сегодня DN-B10 обновлен с учётом накопленного по его работе опыта. При правильном его применении теперь практически невозможно будет спалить усилитель. Что введено?
1.Теперь DN-B10 измеряет не только частоту, но и мощность входного сигнала.
2.Теперь DN-B10 заблокирует включение усилителя при превышении сохраненной ему в памяти входной мощности. Те, кто хотя бы один раз изготавливал усилители - знают о неравномерности усиления по диапазонам. Поэтому в DN-B10 можно выставить на каждый диапазон отдельно предельную входную мощность. Если входная мощность превысит установленную "планку" в памяти микропроцессора в момент переключения RX-TX - DN-B10 просто не переведет усилитель в режим передачи. Если же входная мощность превысит установленную в памяти уже во время работы усилителя - DN-B10 корректно переведет усилитель в безопасный режим и остановит работу всего комплекса.
3.Теперь DN-B10 выполнит функции из пункта №2 при подаче на него сигнала о любом аварийном состоянии усилителя - превышении КСВ, тока потребления, перегреве...
4.Теперь DN-B10 подаёт в случае аварии в систему ALC трансивера готовое напряжение отрицательной полярности. Которое можно подобрать конкретно под каждую модель трансивера. Подача напряжения положительной полярности для системы управления ALC передатчика трансивера сохранена. И дополнена ещё одним "коротким" сигналом для медленных ALC.
5.Теперь DN-B10 отображает визуально аварийное состояние.
...... и т.д. и т.п....
Подробное описание обновленного DN-B10 выложу на сайт чуток попозже.

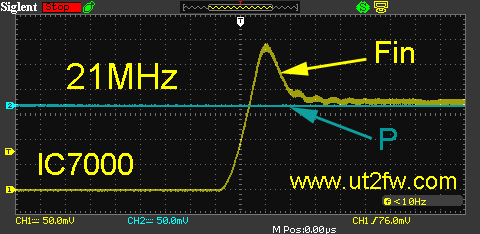

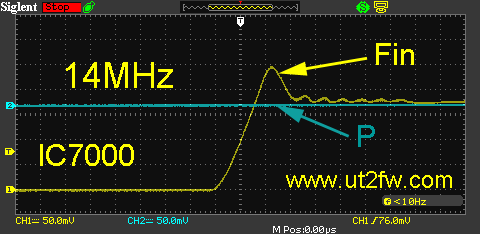

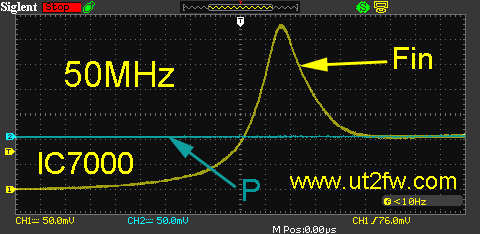

Юрий - ниже даю картинки входного "всплеска" ВЧ из IC700 в момент RX-TX. Меня "впечатлил" диапазон 50МГц. Если с тем "всплеском" ВЧ на других диапазонах ещё как-то можно "мириться", то на диапазоне 50МГц - это "что-то с чем-то".
На картинках: желтая линия Fin - это входная частота в DN-B10 - т.е. выходной сигнал из передатчика трансивера IC7000; синяя линия P - это уровень установившейся ВЧ мощности из трансивера.
На счёт защит - да, я отказался от кнопки сброса. Теперь DN-B10 сам всё останавливает и восстанавливает - достаточно перейти в режим RX.

_________________
Aleksandr

Александр, здравствуй!
На мой взгляд, очень полезное и нужное устройство ты сделал. Надеюсь пользователи транзисторных усилителей это оценят и будут применять его у себя. Ведь какими бы сверх надежными транзисторы не были (если такие существуют), в усилителе должны быть соответствующие защиты и чем по большим параметрам будет эта защита, тем лучше.
Юрий.
P.S. Посмотрел картинки выбросов мощности, на 50МГц у тебя выставлена меньшая мощность. чем на других диапазонах, думаю если и там выставить меньшую мощность, то амплитуда броска мощности будет иметь такое же соотношение с установленной выходной мощностью. Это типичное поведение любой системы регулирования, а ALC в трансиверах довольно инерционная и отсюда эти выбросы. Сделать эту систему более быстрой нельзя, иначе будет искажаться сигнал в SSB.

Элементарно, Юрьич!
"Когда-то" - это во времена, когда вся инфа из-за бугра просачивалась исключительно в виде коротеньких заметок в журнале "Радио" и переводов из зарубежных журналов руки UA9LAQ.
А нынче - благодаря интернетам каждый волен получать инфо вагонами из первоисточника
Причем, чисто психологический момент - у "нас" это диктовалось материальным положением (что отлично прослеживается: пока всё было "в ажуре" - народ ударился в буржуепокупательство, как уровень жизни падать стал - вспомнили про самоделкопаяние), а у "них" - чистое творчество, можно сказать. Не абсолютизирую, потому как истинные творцы без дела не сидят при любом финансовом положении...

p.s. Пардон за чисто лирическую интермедию.

Юрий, приветствую. Есть только один способ максимально "неубиваемого" усилка - как это делают вояки - использование усилительного элемента не более чем на 25% заложенного в него заводом изготовителем. Где-то здесь же в форуме я приводил фото блока усилителя от вояк на КТ980А. По аналогии - для Рвых=500Вт нужно закладывать транзисторы общей мощностью на 2000Вт. В таком варианте, по крайне мере, на значение КСВ уже можно будет не обращать внимания. Хотя при любом запасе по выходной мощности - темы "пальнуть по входу" и неправильной коммутации актуальности не теряют. Можно спалить любой усилитель, если ему на вход подать "неподъёмную" мощу.
Пример из жизни - празднование 7Мая - Цимлянск - трансивером SDR DN-100 - усилитель Acom-2000. На 40м DN-100 выдаёт почти 200Вт. Предлагаю "прикрутить" в меню PSDR мощность до минимальной - потребной для Acom-2000. Ответ - "А на фига? Пусть громче будет! Чтоб все нас громко слышали!" При первом же "А..." в микрофон - срабатывает защита входа Acom-а. Итоговое "народное фе" акому - "фигня усилитель! Не позволяет хорошо качнуть!"
Наличие DN-B10 в усилителе уже не позволит "громко крикнуть".

Описание обновленного DN-B10 выложил на сайт, ссылка => http://www.ut2fw.com/node/469

В тему самоделкопаяния - падение платежеспособности вижу. Вспоминания о самоделкопаянии не заметно... завершилась эта тема на нашей территории...
Как-то поглазел недавно наши радистские форумы - вот в основном лирические интермедии там и вижу.
Скоро открою востребованные на сегодня разделы в форуме - 1.Лирический, 2.Потрындеть ап-чём-нить, 3.ПальцЫ - кто круче и наиболее актуальный - 4.Как лечиться без докторов.
Всё равно хостинг оплачиваю - чтоб даром сервер не простаивал.

_________________
Aleksandr

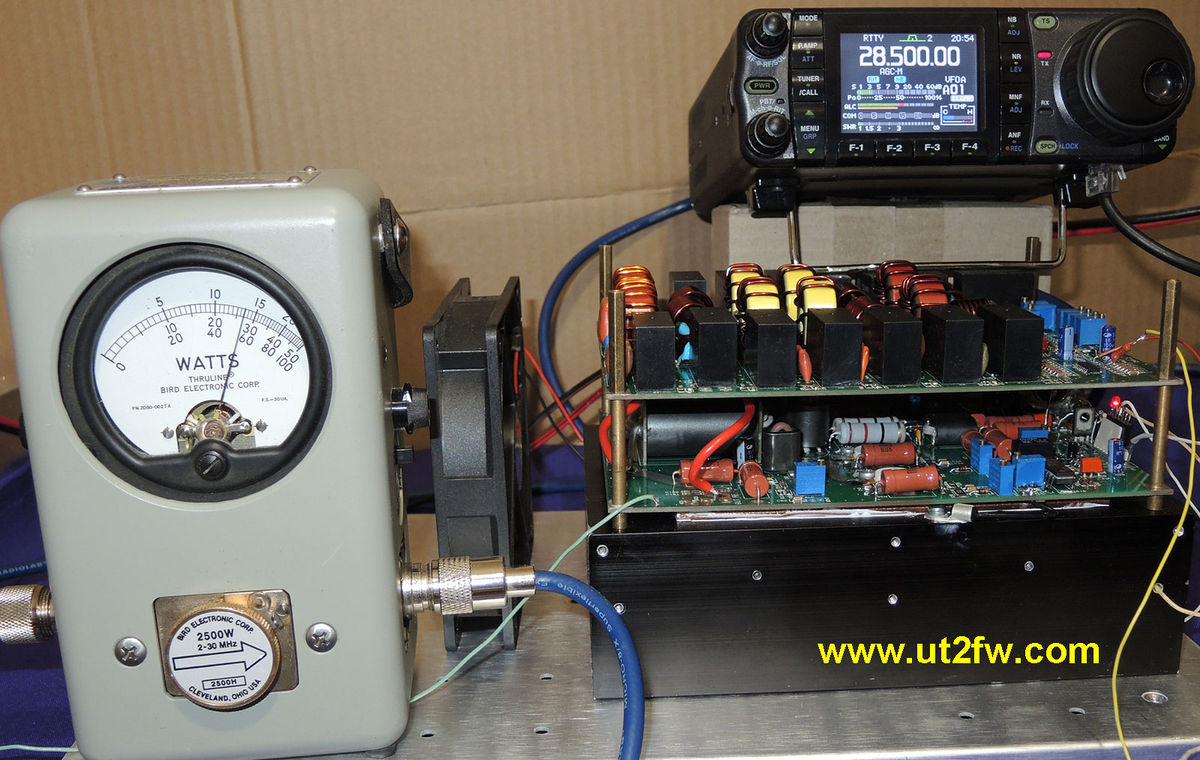

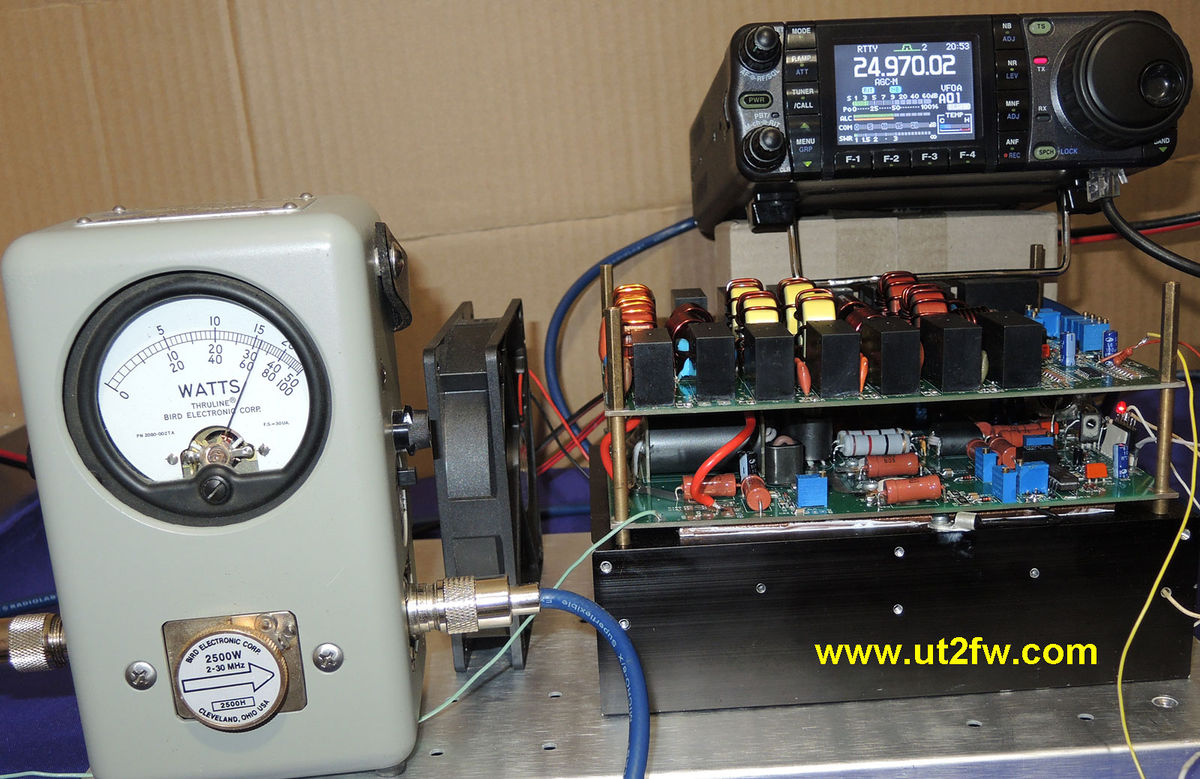

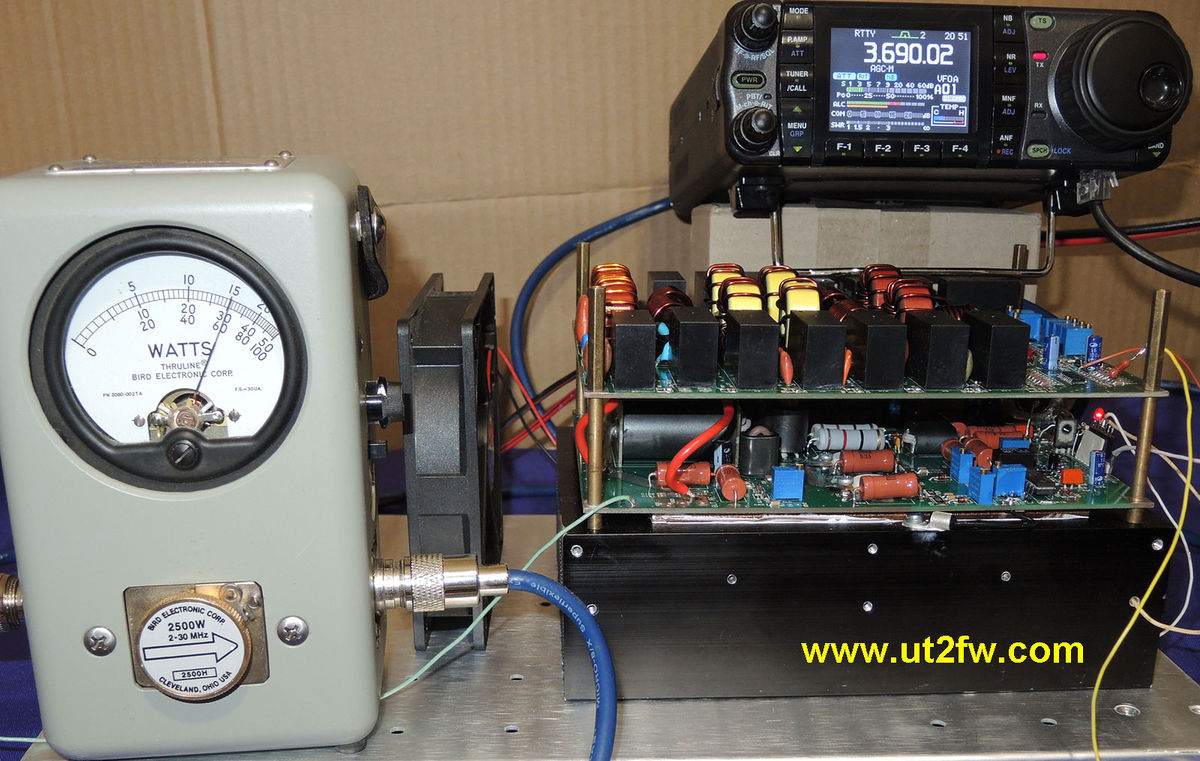

Несколько фоток, что можно "выжать" из четверки VRF2933 в штатном варианте плат DN-600.
Интересно было "поиграться" именно в высокочастотной части рабочего диапазона. Мощность уже фильтрованная, т.е. пропущенная через ФНЧ.
Для непосвященных - если измерять мощность без фильтрации, то мощемер покажет суммарную выходную мощность со всеми гармониками - полезными и не полезными. Особенно впечатляющую мощность можно получить на НЧ диапазонах, если без фильтрации. Почему? Чтобы было нагляднее - см. по ссылкам => Г4-102 => Г4-158 <= нажать левым мышем на названия ГССов. Вот чем больше тех "палок" - тем сильнее стрелка показометра отклонится вправо...
Понятное дело - показанная мощность превышает анонсированную для этого типа MOSFET заводом изготовителем. Поэтому на "любителя". Как говорится: "но если очень хочется, то можно"...

_________________
Aleksandr

Для любителей киношек - видео ПРАВИЛЬНОГО измерения мощности, т.е. пропущенного через ФНЧ.
Блок усилителя - "штатная" плата от DN-600 с транзисторами VRF2933 + "штатная" плата ФНЧ от DN-600 - LPF600.
Ссылка на видео => http://www.youtube.com/v/3JJrKZvHKd0

_________________
Aleksandr

Ещё инфо для любителей "киношек"... На этот раз видео о работе обновленной версии бенд-декодера DN-B10.
Не стал рассказывать длинно-басни. Думаю, трёх минут достаточно для ознакомления, что ещё на славянской территории кто-то такое ваяет.
А для интересующихся темой - подробное инфо есть на сайте, ссылка - http://www.ut2fw.com/node/469

Ссылка на видео => https://www.youtube.com/v/F3Pxw-lutkI

_________________
Aleksandr

Здравствуйте! В телеграфе по входу усилитель нормально работает без сработки защиты до 90 ватт, а в SSB защита по входу начинает срабатывать от 40 ватт , при том на разных диапазонах по разному. Как можно это подстроить?
