Роберт, PLS, чуток внимательнее читай мои сообщения. В тему communication-concepts - "ездили-знаем-с"... Покажу в картинках тебе, чтобы нагляднее, если в тексте не замечаешь... И речь веду не о повторяемости, а о - "КАК ОНО РАБОТАЕТ". Как "работают подобранные" в кк транзисторы - уже проверил - больше у них ничего подобного покупать не буду... Как работают RF1000 от кк - тоже "ездили"...
По диаметру отверстия - 4ре 1,5мм провода в трубку наружным диаметром 6мм не пролезут. Не фантазируй. Т.к. внутренний диаметр трубки меньше 6мм + изоляция на проводе. AWG15 в изоляции уже не пролезут в 4-ре.
AWG18 катит, но при моще более 800W уже тепленький...
Смысл набирать толщину меди? Только из-за того, что кто-то в инете рекламует то, что удалось стырить и применить именно 10мм? Вот сможешь объяснить мне для чего нужно именно 10мм? Потому, что кто-то именно такую толщину рекламирует?

_________________
Aleksandr

Ок, тут спорить не буду, за неимением другого буду экспериментировать с тем что есть. Таких ферритов что у вас на фото, нигде не видел, сечение конечно будь здоров. А что за марка, если не секрет? Крайний левый по высоте удивил, мощный сердечник.

Честно говоря, не знаю. Поэтому и спросил. Для 4-х транзисторов даже не задавал бы вопросов, просто с одного при малой толщине меди боюсь, что будет высоковато сопротивление тепловому растеканию. Тут ведь какая бяка - тепло вдоль пластина растекается гораздо быстрее, чем по толщине, поэтому и отвод тепла от точечного источника, за который считается один транзистор, получается хуже.
Не то что я гонюсь за толщиной, как раз такого опыта ноль, отсель и вопрос...

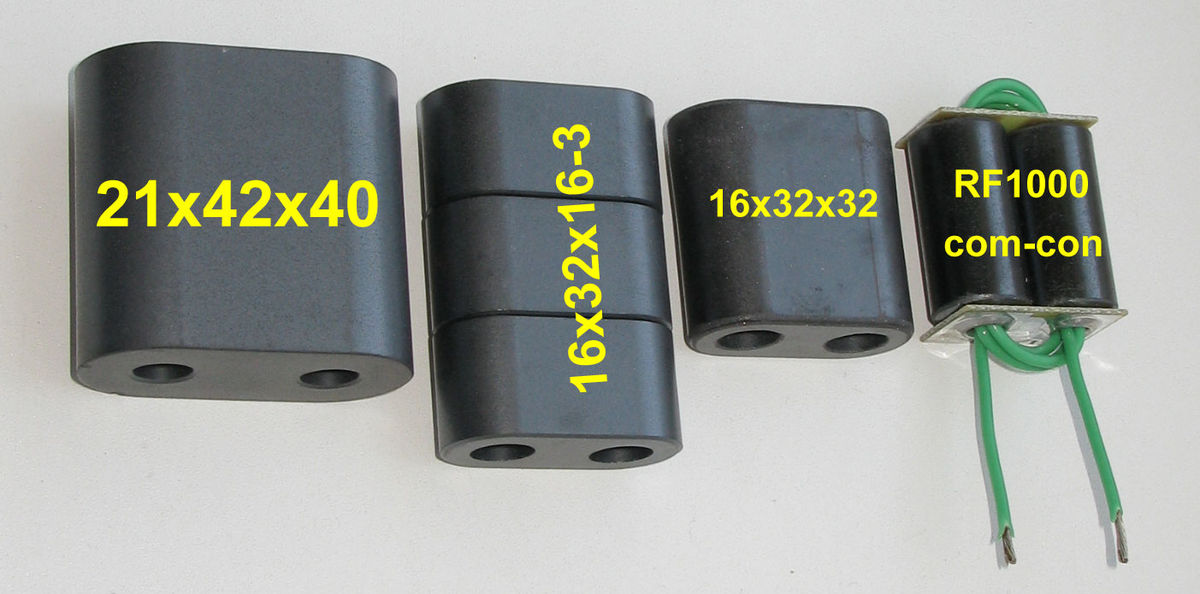

Ну-у-у... Александр Юрьевич, где я дал повод подозревать меня в фантазиях? Смотрим спецфото, надеюсь, все видно и диаметр жилы и число проводников. На трубке одет цилиндрик амидоновский упомянутого типоразмера... Три свободно, четвертый чуть посложнее, но входит. Фторопласт, он скользкий. А ежели чуть постараться можно еще виток связи из МГТФ 0.35 вставить, для ОС.

_________________
ARCalc

Какие секреты? Те ферриты у меня в магазине уже два года в предложении, см. по ссылке => http://www.sdr.com.ua/node/136
И здесь, в форуме, о них докладывал. Видимо отключение дайджеста ограничило твоё информирование только рамками словоблудно-ориентированного цыкухамского форума... "зашились" вы там, батенька, в бесконечной болтологии и отстали от техпрогресса... ну, "так вам и нада"...
Посмотри схемы усилителей от Tokyo High Power Labs, Yaesu - они ферриты только этой конторы и применяют.
Да, то сааамый большой бинокль, который выпускается "ферритовыми" конторами.
По меди. Тоже тему "тёрли-перетерли". Берём пирометр и измеряем температуру теплоотвода из разных металлов в разных местах. Свои выводы здесь же ранее озвучивал - хочется "рулить" - бери полностью медный теплоотвод. Алюминий + медная подложка - вынужденная мера для экономных. Посему - ставь 5мм и не парься. Т.к. своим "слоением" ты только ухудшишь передачу тепла.
По "просовыванию" - да, твои умелы-золоты-ручки более умелые и золотые, чем мои...
Вот в том большом бинокле трубки диам. 7мм - внутренне отверстие 6мм - мне не удаётся в них затолкать более 3х проводов такого же диаметра, как ты показал. Правда, толкаю стандартный МГТФ - возможно у него фторопласт изоляции толще.

_________________
Aleksandr

Опа, а это я не видел.
Черт, и ведь вроде весь магазин просматривал.
Закупил уже амидоновских... Ок, посмотрю, если что не понравится, по крайней мере искать уже ничего не придется, знаю где есть.

Ок, вопрос снят, спасибо! Полностью медный эт вряд ли, значит и огород городить нет смысла.

_________________
ARCalc

Т.к. тематика касаемо конкретно DN-600 - логичнее в этом топике по нему вопросы...
Не стал переносить сюда сообщения - по смыслу вопросов понятно о чём идёт речь.
Вся "эффективность" - это качество компонентов + какие цели преследовались при разработке. Главное "узкое" место в таком УМе - качество транзисторов. Повторюсь - после перехода на оригинальные SD4933 - практически "пропали палители"... Конечно - у контестадоров всё горит - даже земля под ногами. От "умений" этой публики не спасёт ничего - посему здесь я пас...
Основная цель при разработке практически любой "железки" от UT2FW - максимум параметров, при минимально возможной цене + не экономия на ответственных узлах. Посему конкурентов у DN-600 и нет.
Во что обойдётся? Попаду в RU6L - тогда будет этот вопрос более ясен. Сейчас в UB5F - отсюда только пересылка обычной почтой выйдет в 110$. Различные EMS-Деливери доставят за 7-10 дней но за деньги не менее 250$. Если решусь на продолжение темы - минимум 200-300$ придётся добавлять к цене, дабы окончательно не "улететь в минус"...

_________________
Aleksandr

Здравствуйте, Александр!
От Вашего ответа - никакого ответа. Как-то все вокруг да около.
Отлично, что рядовые пользователи не "палят" усилители! Ваша цель при разработке и так понятна.
Про конкурентов. Если бы их, в глазах рядовых пользователей (у нас и за рубежом), не было - Вы бы как бизнесмен процветали!
Стоимость пересылки с точностью до копейки можно узнать на сайтах почтовых ведомств. К примеру, из России в Украину ценная посылка весом 13000г., оцененная в 80000 рублей будет доставлена за 5411 рублей. Из Украины в Россию думаю где-то почти также.
Цену на усилитель Вы так и не озвучили. Я правильно считаю, что его окончательная цена без стоимости пересылки получится $1820?
Я правильно понимаю, что Вы тему свернули, не смотря на объявления о продаже на eBay? То есть ваш DN-600 больше недоступен?
73!

Здравия желаю, Амир. Вы можете сказать что будет в RU-UA через месяц-два-пол-года? Я пас в прогнозировании и поэтому в каких-то конкретных обещаниях...
В тему сколько пересылка и т.д. - не вижу смысла разводить дискуссии. Недавно отправил вот такой КИТ почтой UA, о котором вы говорите, на дальний восток - стоимость пересылки составила около 2000грв. Предполагаю - на сайте цена будет ниже... Вес посылки с КИТом меньше веса с УМом.
Более-менее правдиво цена пересылки указана на сайте EMS UA. Сайт почты UA регулярно глючит, тормозит и вижу, что там обновляется в основном информация рекламного характера... В UA стоимость пересылки жестко привязана к курсу $ - до 12 часов дня может быть одна цена, а после 12-ти (когда пройдут торги грв/$) иная.
Вы не забывайте ещё тот факт - чтобы до получателя всё доехало в целости и сохранности - паковать приходится в "тройную" упаковку. А именно - УМ упаковывается в несколько слоёв различной плёнки (различной по толщине и плотности), затем упаковывается в несколько слоёв в толстый плотный (но не жесткий) картон+пенопласт, далее вокруг этой упаковки нарезается и "оборачивается" лист пенопласта - всё это "добро" укладывается в большой картонный ящик (кстати - проблема найти ящик размером больше 60см) и ящик обшивается бязью. Всё это тянет за собой дополнительные затраты...
На сегодня готовых DN-600 нет в наличии. Когда появятся - информация будет отображена как здесь (вы получите её на Е-майл, если подписаны на дайджест форума), так и в магазине.

_________________
Aleksandr

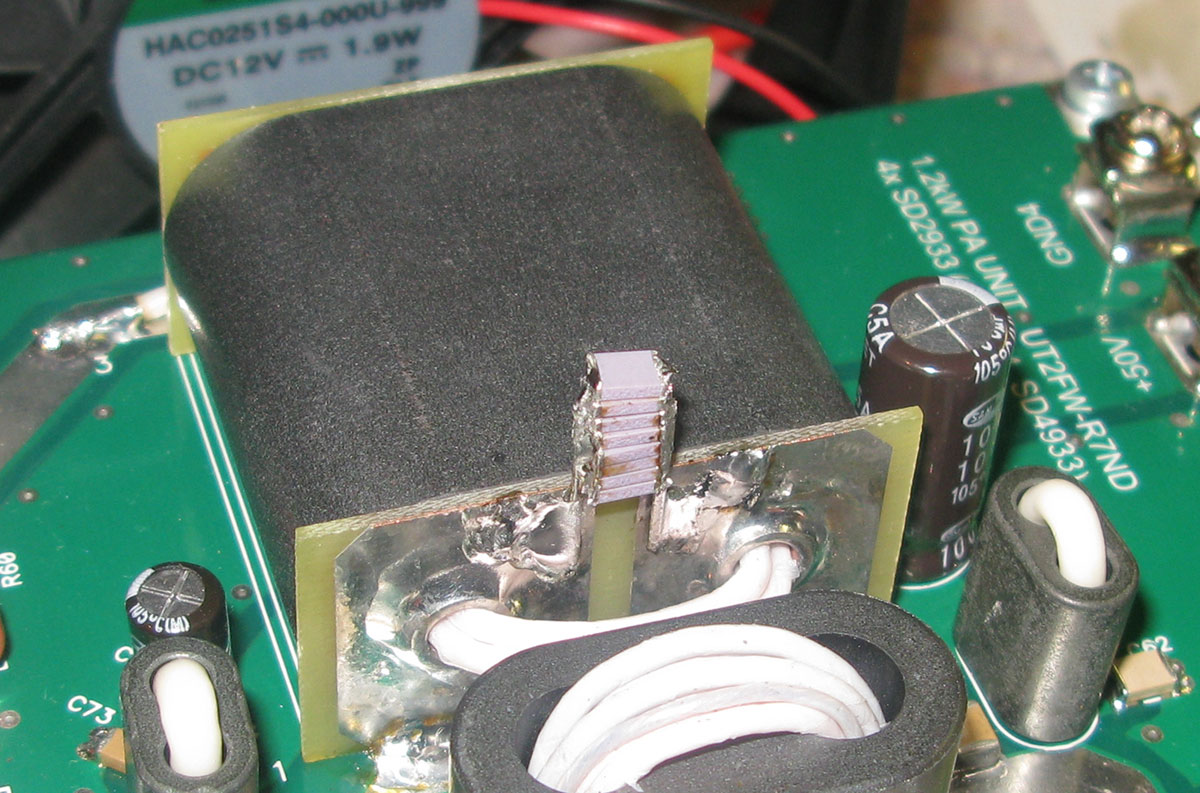

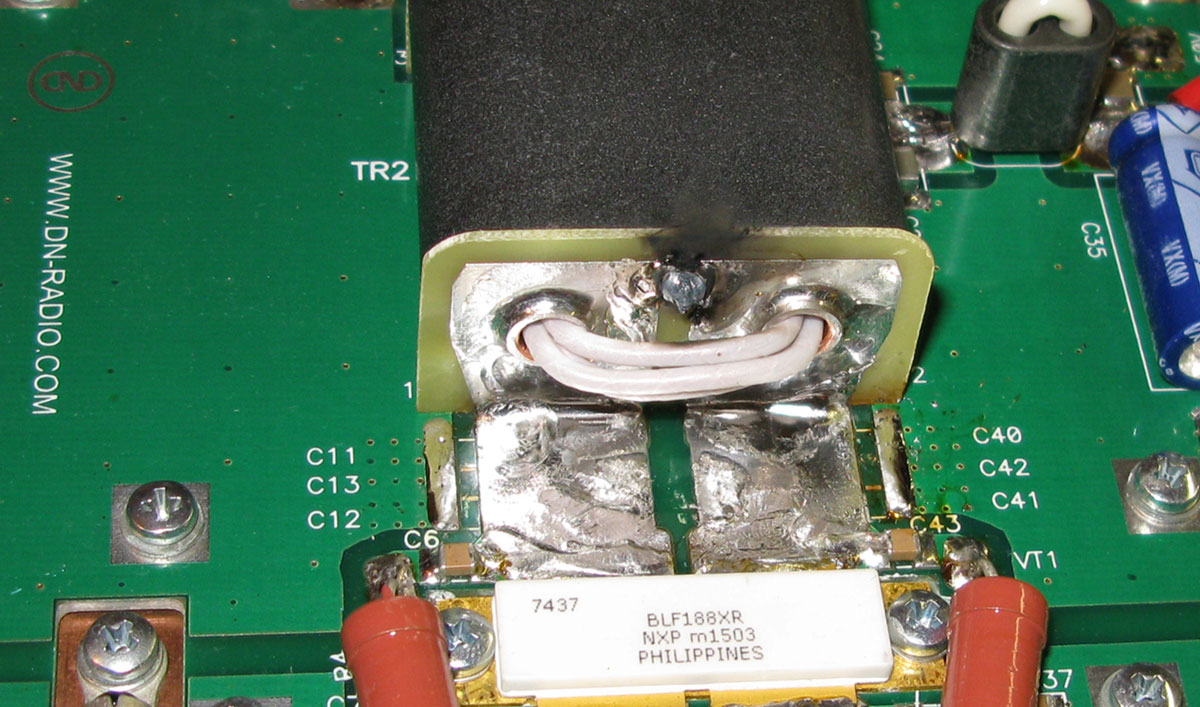

Роберт, специально для тебя сделал фото "отлично-отработанных" вариантов - имею в виду ранее фото сравнительных размеров ферритов и вот конденсаторы. Не вижу иного способа выбора, кроме "боевого". Пока сам не проверишь в режиме "форсажа" - без толку спрашивать и вдаваться в словоблудие. Тебе для примера фото, что остаётся от конденсаторов, которые указанные тобой "ребята", применяют-рекламируют в 2,5кВт LPF...
Когда "перешагиваешь планку" в 1kW - тогда сооовсем иные требования, как к компонентам, так и к "подходам-решениям"... Недавно "гонял" на стенде очередное ноу-хау - вижу, что уже предела 300В ВК7-9 не хватает для замера мощности - стрелка уперлась в крайнее правое положение. Вот на таком "форсаже" ради интереса прогнал LPF600 (2015) - греется, но выдержала "экзекуцию". Т.е. могу заявлять о том, что LPF600 (2015) пропускает 1200-1300W. Но, если - тогда можешь сам посчитать какую мощность можно отрекламировать для LPF600 - 300В ВК7-9, R=51Ом, режим RTTY.
Поэтому, что такое "отработанные" - понятие "философическое"... По крайней мере, мне известно, как "коммуникаторы отрабатывают" подобранные пары транзисторов... по-видимому "философия отработанности" у всех разная...

_________________
Aleksandr

Александр, здравствуйте.

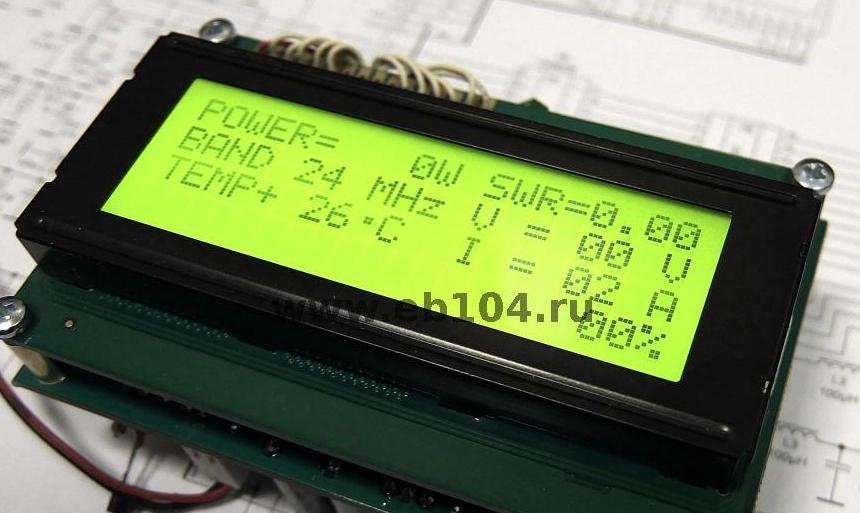

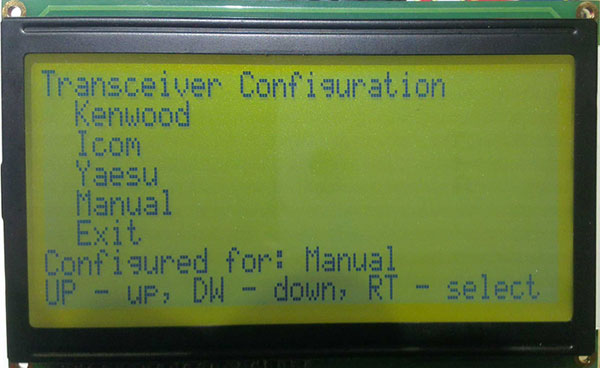

Думаю заменить два стрелочных прибора в DN-600 вот на такой индикатор,
к сожалению схема усилителя у меня не полностью, есть только отдельные узлы,

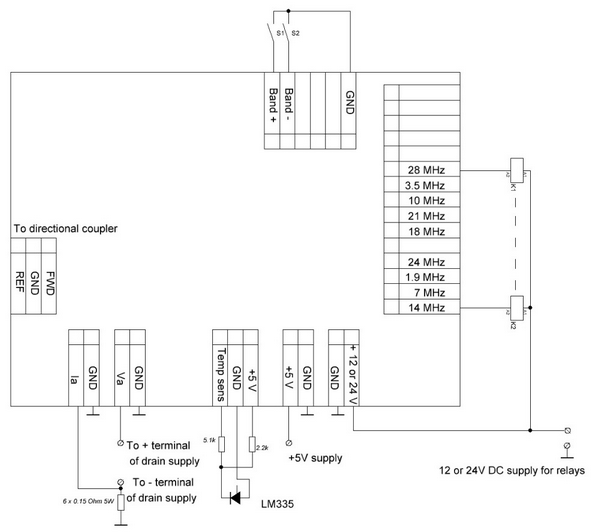

в принципе все понятно, кроме переключения диапазонов, может объясните в двух словах,
как грамотно сделать, или кусочек схемы переключения покажите ?

Тёзка, приветствую. Как-то "занятно" у нас с вами получается - вы всё время подкатываете мне чужие идеи-конструкции, чтобы я дал рекомендацию, как их пристроить к DN-600... И где-то вы всё находите те "железяки", хотя до сих пор не обзавелись схемами-описанием DN-600, хотя они в соседнем топике выложены уже как третий год... Это что?
Помимо схем в соседнем топике в электронном виде - к каждому DN-600 прикладываются распечатанные на бумаге схемы. Где те схемы?

_________________
Aleksandr

Из переписки по теме эксплуатации DN-600-
...Вот и отработал на Вашем усилителе полтора года, программу - минимум выполнил. Каких - либо проблем не возникло. Так что спасибо за аппарат!
Александр, вновь возвращаюсь к вопросу по входному аттенюатору - за это время никаких решений или отработанной схемы по "выравниванию" раскачки по диапазонам не случилось? Усилитель эксплуатирую без АЛС (что - то не понравился этот вариант), накручивать мощу при смене диапазонов как - то не комфортно.
И второй вопрос - начали подгромыхивать вентиляторы, как их менять? Если есть в нете, кните пожалуйста. И что потише с аналогичной производительностью посоветуете? С Уважением Юрий 73+DX!

Юрий, много чего "случилось" для DN-600 за прошедшие два года. Поглазеть на готовые-проверенные железки можно как в этом топике (см. предыдущие странички), так и по ссылке => http://www.dn-radio.com/catalog/3 - правда, там не на нашей мове, но картинки-схемы можно просмотреть.

По вентиляторам - менять. На какие? Смотрите предыдущие странички этого топика - я в ту тему уже высказался.

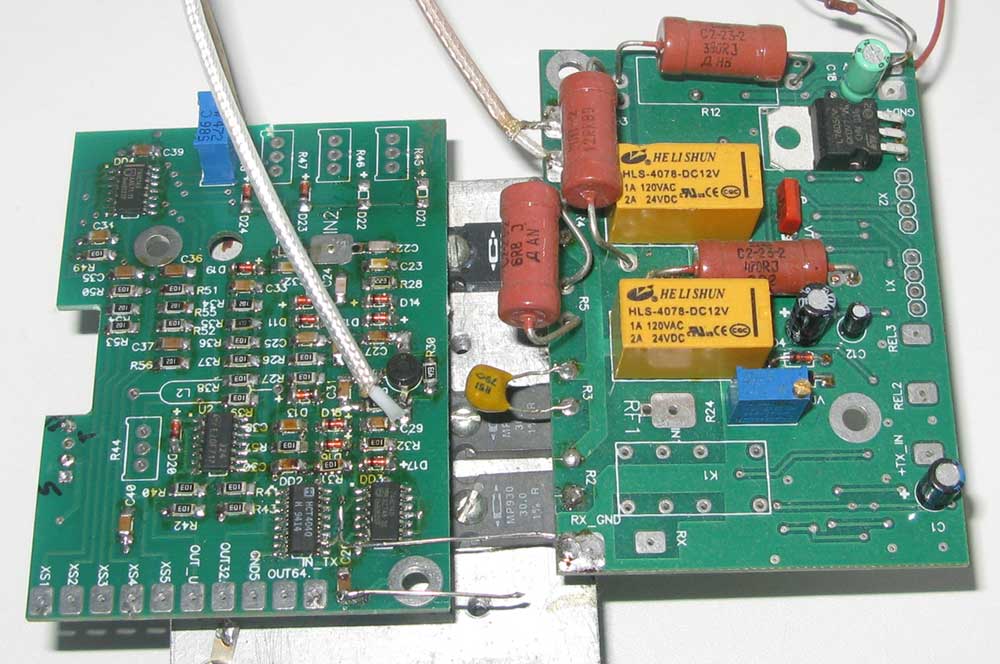

По "выравниванию" - у вас же СДР? Если СДР - проще всего в нём выставить необходимую мощность по диапазонам. Платки входного "кондиционера" пару лет ранее изготовлены - см. ниже фото. Но до "серийного изделия" руки не дошли. Если умелы-ручки + "масло" в голове по теме есть - тогда сможете встроить в свой УМ. Чистые платки + схемы выделю - от вас только стоимость пересылки + Но не всё там так просто, как это покажется на первый взгляд. Придётся повозиться.

Как на мой взгляд - все эти "мурзилки", типа - "красивых цифирок" на переднюю панель УМа, выравниватели мощи по диапазонам и им подобные, не улучшают пользовательский функционал усилителю. Здесь следует обратить внимание на прошлогоднее "ноу-хау" от UT2FW для усилителей, которое явно повысит удобство пользования любого усилителя. А именно бенд-декодер+Sequencer DN-B10. Поглазеть на него по выше указанной ссылке или на родной мове на авторском сайте по ссылке => http://www.ut2fw.com/node/469
Применение этого изделия позволит дистанцироваться с усилителем. С DN-B10 в УМе - отпадают две основные проблемы в применении мощных усилителей в домашних условиях - автоматическое переключение диапазонов и соот-но применение любых по шуму вентиляторов - что позволит облегчить температурный режим усилителя.

_________________
Aleksandr

Александр приветствую,
Схемы из соседней ветки есть, и схемама-описание на бумаге тоже есть, и печатные платы есть, а вот меж блоковых соединений нет
второй год работаю, заменил вентиляторы и поставил более мощный радиатор, доволен полностью, но иногда хочется чего то новенького
усилитель менять не собираюсь, вот и решил обновить переднею панель, в данной "железяке" устраивает все, есть вывод всей информации,
то что нужно, единственно не нравится сам индикатор LCD2004, хочется что то по современней, цветное, в интернете ничего похожего не нашел,
так что решил поставить его.

Ну как-то сервис-мануал для DN-600 не планировался - т.к. это "чиста-пользовательское" изделие... А для самоделкиных и без "сервиса", только по схемам плат, должно быть всё ясно. Ну и пока что автора можно здесь поспрашивать...
И это ПРАВИЛЬНО! Всем пользователям своих железок рекомендую - "поигрались" годик-другой - всё! Пора обновляться! Жизнь один раз живём, чтобы ещё экономить на своих хотелках...
Как то чудо встраивать в DN-600 - без понятия. Нет ни времени, да и желания, вникать, что и куда там думал автор того изделия... Предполагаю - подать на него измеряемые уровни, не превысив предельное значение в +5В для ТТЛ логики и "вперед".

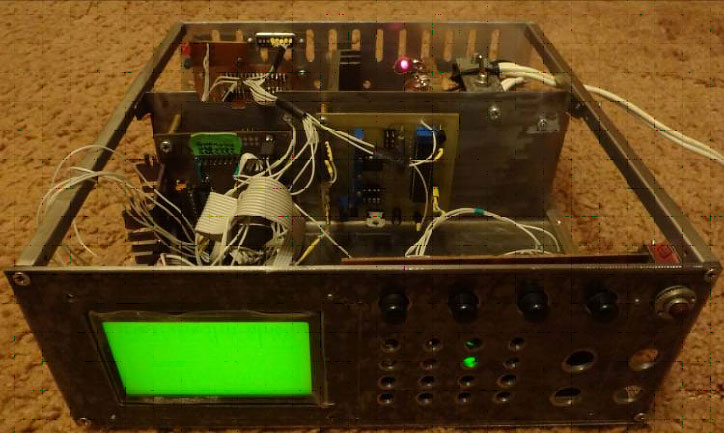

Сейчас покопаюсь по папкам двухлетней давности - за картинками, что на тот момент по теме было уже сделано для "иллюминации", скажем так - DN-600+.

_________________
Aleksandr

Доброго времени Александр. А нельзя ли что либо из выше упомянутой "иллюминации" приобрести, чтоб свой DN600 сделать так сказать "+"?

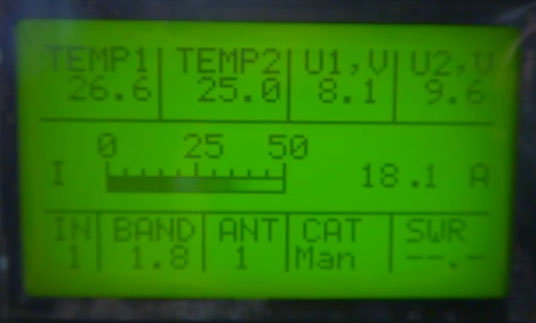

Неа... те "мультики" существуют в "тренировочном" варианте. См. ниже фото одного из них...
