Как у Вам обстоят дела с поставками ферритов? Созванивался с RN6LW, так он говорил что на прошлой неделе вроде как на таможне зависли. По преднему интересуют два настроенных усилителя на RD16HHF1. Сообщения на форуме о возобнавлении поставок усилителей будет в ветке "Линейки транзисторных ШПУ."??? Это спаянная плата, но без трансформаторов?

С поставками ферритов больших размеров - скорее всего пока японцы не очухаются от постигших их катаклизмов - всё так и останется. Вижу - китайцы своего не умеют ничего придумывать - по видимому не дано им создавать именно свои мыслеформы - "ездят" повсеместно только на чужих. Прислали мне за 120$ три ферритовых кольца диаметром 32мм - на этом и "закончились" их идеи... Поставщики ничего внятного не излагают - видимо вышли складские запасы. Посему применяем то, что есть в наличии. В варианте до 50Вт вопрос решён применением двух сердечников - см. выше картинки в тему. На сегодня в наличии "любой каприз" - есть чистые платы, платы с запаянными деталями, готовые настроенные ШПУ.

По теме ошибок в схемах буржуинов - "сплошь и рядом"... Не следует держать буржуинов за "священную корову". Там тоже люди их делают - а если делают, значит и ошибаются...

_________________
Aleksandr

Из переписки по теме ШПУ 2хRD16 -
...У меня Softrock имеет примерно 1.5Вт(40 и 80). Ему надо 50Ом. Имеет ли данный УМ на входе 50Ом? Есть ли к нему у Вас ФНЧ?

Входное сопротивление ШПУ в основном будет зависеть от номиналов резисторов R8, R9 + входное сопротивление VT2. Т.к. для полной раскачки ШПУ будет достаточно 2-3В - устанавливаем на входе АТТ с входным сопротивлением 50Ом - софтроку будет активное сопротивление АТТ. Т.е. грубо из 8В софтрока нужно будет при помощи АТТ занизить амплитуду в три раза. Без дополнительного АТТ все 1.5Вт нельзя подавать на вход ШПУ. По теме ФНЧ и остальным вопросам - смотреть описание этого ШПУ на сайте.

_________________
Aleksandr

А по каким причинам не применяется бинокль BN-43-3312 в конструкции ШПУ 2хRD16?

Чем больше размеры сердечника - тем больше паразитная ёмкость-индуктивность - соот-но увеличивается неравномерность АЧХ - придётся все цепочки заново подбирать и не факт, что в итоге получим такие же характеристики как и с меньшим размером сердечника.

_________________
Aleksandr

Из переписки -
Хочу приобрести у вас ещё пару плат ФНЧ мини без комплектующих ,и сколько будет стоит платы с пересылкой.Если вас не задруднить какие современные конденсаторы можно применить для плат я их использую как входные контура в УМ,а то КСО сейчас не выпускают и трудно их найти
Если чего-то из железок потребно - вначале просмотреть странички (жми на ссылку) => МАГАЗИНа

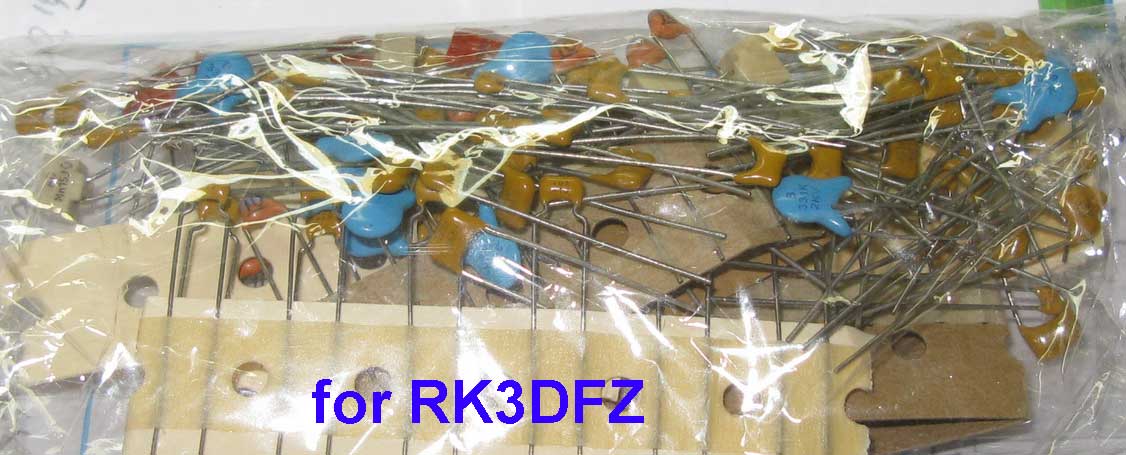

По конденсаторам - да, подтверждаю, тема на сегодня сложная, но решаемая. Ранее - ещё в начальных описаниях транзисторных усилителей касался этой темы. На сайте тоже указал возможные типы конденсаторов для применения в таких цепях. Конкретная ссылка по имеющимся в наличии конденсаторам смотри по ссылке => МАГАЗИН. Количество ограниченное - посему ничего не могу обещать на будущее. Недавно комплектовал набор плат ФНЧ для RK3DFZ - если через ФНЧ будет пропускаться до 200Вт, то влёгкую можно применять типы на 100В.

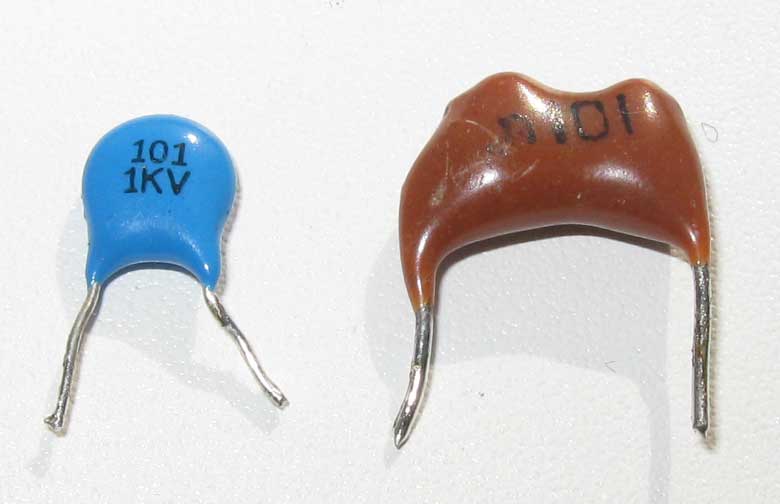

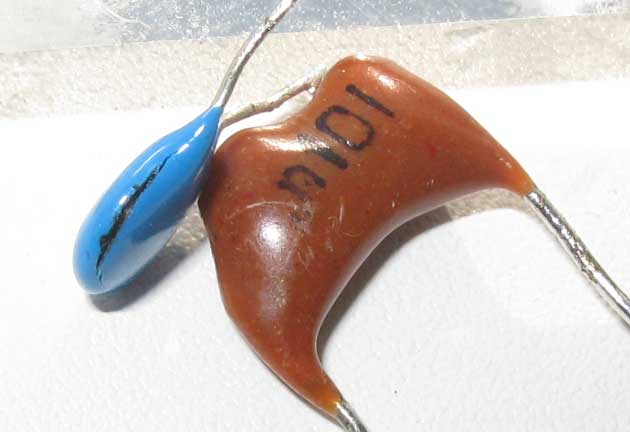

Вариант применения китайской однослойной "мураты" не исключаю, но не рекомендую. Ниже на фото видно, что происходит с теми конденсаторами в мощных ВЧ цепях. На фото два конденсатора - синий китай "мурата" 100пф 1кВ, коричневый советский 100пф 250В - коричневый греется но живёт, синий сразу "раскупорился".

_________________
Aleksandr

Нарисовалась пара вопросов. Есть ли карта напряжений для настройки/калибровки усилителя на RD70? И ткните пожалуйста носом где про аттенюатор для этого усилителя обсуждалось. SDR-1000 уехал, усилитель будет использоваться для FT-817.

Дядя Саша, вы наверное очень сильно хотели сэкономить и купили китайские MURATA.
А нужно покупать вот такие конденсаторы MURATA

А вот так маркируется настоящая выводная MURATA

Всем доброй ночи. Кто подскажет можно ли РД06 заменить на ИРФ510, или какой то другой транзистор. И какой максимальный ток РД16 в этом усилителе? Если я сниму с усилителя 20-30 Ват при 12 вольт, какой при этом нужно примудрить радиатор, потому что я думаю их просто прикрутить к задней стенке трансивера, 11см на 30см и толщина около 1,8-2мм.

Заменить РД06 на ИРФ510 конечно можно, но работать будет плохо, либо не работать вообще, да и разводка ножек у него другая. Если нет РД06 поставьте РД16. Ток покоя только выходного каскада 1 Ампер, а это уже 12 Ватт тепловой мощности, подумайте сами, какую температуру будет иметь эта смешная по габаритам пластиночка, а при мощности 20-30 Ватт ток будет около 6-ти Ампер.
Юрий.

Здравствуй Александр!
Прослышал на банде, что ты почву подготовил и скоро переберешься к дочери....
Может и наговаривают люди....
Во вложении нашел фото, печатку и и схему транзисторного РА.
Фото, то что мне нужно, а вот схема и печатка кажется не соотвествует фото.
Ты не мог бы подсказать где можно найти в комплекте схему+печатку+фото транзисторного РА на биполярах 1хКТ9..+2хКТ939+2хКТ966.
Жалко транзисторы лежат без применения.
С глубоким уважением,

Виктор
73!

То, что "почитатели" не дремлют - это радует... Ну разве успеешь за нашей молодёжью? Им то Франция, то Голландия нравятся... Специфика то работы позволяет находиться в любой стране - лишь бы был интернет и компьютер. Их сокурсники вот уже второй год живут в Таиланде и не видно, чтобы обратно в Украину или Россию стремились вернуться... Это же только для наших правителей территория бывшего "шоколад"...

По теме той версии ШПУ - Виктор, ты уже не в первый раз тему поднимаешь - повторяю - это ШПУ от первой версии DN-100. Схема не рисовалась и рисоваться не будет. Не помню - скидывал тебе или нет фото этой платы с надписанными номиналами? Сюда выкладываю - это не ужатая фотка, посему архивом. Платы в UB5F в наличии, см. по ссылке => http://www.sdr.com.ua/node/72

_________________
Aleksandr

Александр, добрый день!
Подскажите, не пробовали запитывать ШПУ на RD70HHF1 от 24В? Интересно Ваше мнение насчёт целесообразности поднятия напряжения питания до 24В в ШПУ на RD100 (RD70) да бы получить ватт 200 с нормальной линейностью и надежностью.

_________________
Владимир

Неа, не пробовал...
Читаем даташит на RD70 - цитирую оттуда - •High power and High Gain: Pout>70W, Gp>13dB @Vdd=12.5V,f=30MHz - т.е. типовой рекомендованный режим при 12,5В. Абсолютный максимум напряжения на стоке - VDSS Drain to source voltage Vgs=0V 50V - но это при 0В на затворе, т.е. неизвестно какое максимальное Uстока при поданном на затвор смещении. Если "потренироваться" на пару транзисторов - то можно и попробовать. Тем более, что транзисторы "с запасом" - ID Drain current - 20A; Tch Channel Temperature - 175°C. А этот параметр особенно радует, скажем в сравнении с "всякими ИРФами" - Load VSWR tolerance VDD=15.2V, Po=70W(Pin Control) f=30MHz,Idq=1.0A,Zg=50Ω Load VSWR=20:1(All Phase).

Если же ШПУ на 200Вт только в мыслях - тогда однозначно пару MRF150 - такой, как устанавливают фирмачи в своих дорогих моделях трансиверов.

Напоминаю - если при отладке что-то начнёт греться-дымить-не-получаться-выхода-нема - задуматься из какого китайского колхоза получены транзисторы - см. выше по тексту реальный опыт в эту тему...

_________________
Aleksandr

Господа, прошу - технические обсуждения только в форум! Т.к. могу неделями не заглядывать в "личку"...

В продолжение темы "ШПУ помощнее". Наконец-то общими усилиями удалось предварительно обкатать "монстро-ШПУ" на MRF454. Первое впечатление - вспомнился ШПУ на 2Т944А. Всё "тупо-упорно-надёжно"... :? Пока лабработа проводится при немного пониженном напряжении питания, бо дюжа дорогие эти транзисторы. Удалось "выжать" до 140Вт на 30МГц и до 200Вт ниже 10МГц. :shock:[/quote]
Александр Юрьевич, добрый день! Хотелось бы узнать данные трансформатора Т2 между драйвером на двух RD16-х и выходным каскадом на двух MRF454. На моей плате стоит оригинальный , предназначенный для биполярных 2 : 1 , два витка первичка , и вторичка для баз вых. каскада из латунных трубок. Но он сильно греется в таком варианте. Возможно нужно увеличить число витков первички.. и ещё, какой ток покоя Вы выставляли для MRF454-х , для каждого? Понимаю, что нужно его подбирать по минимуму искажений, но с какого начального начинать эту процедуру? И ещё.. какой номинал резисторов в цепочке коррекции АЧХ коллектор-база, как понимаю 10 Ом , верно ? Спасибо.

Что такое "оригинальный"? Кто его "оригиналил"? Феррит чей, мой? Фото бы увидеть того транса... Уже докладывал - латунные трубки не применяю - был печальный опыт. Количество витков не должно сильно влиять здесь на нагрев - только на АЧХ.
Токи покоя - начать с 200мА. В DN-100 на 2SC2290 по 0,5А - песня, а не линейность! Не было ни одного нарекания на нелинейность или некачабельность того ШПУ.

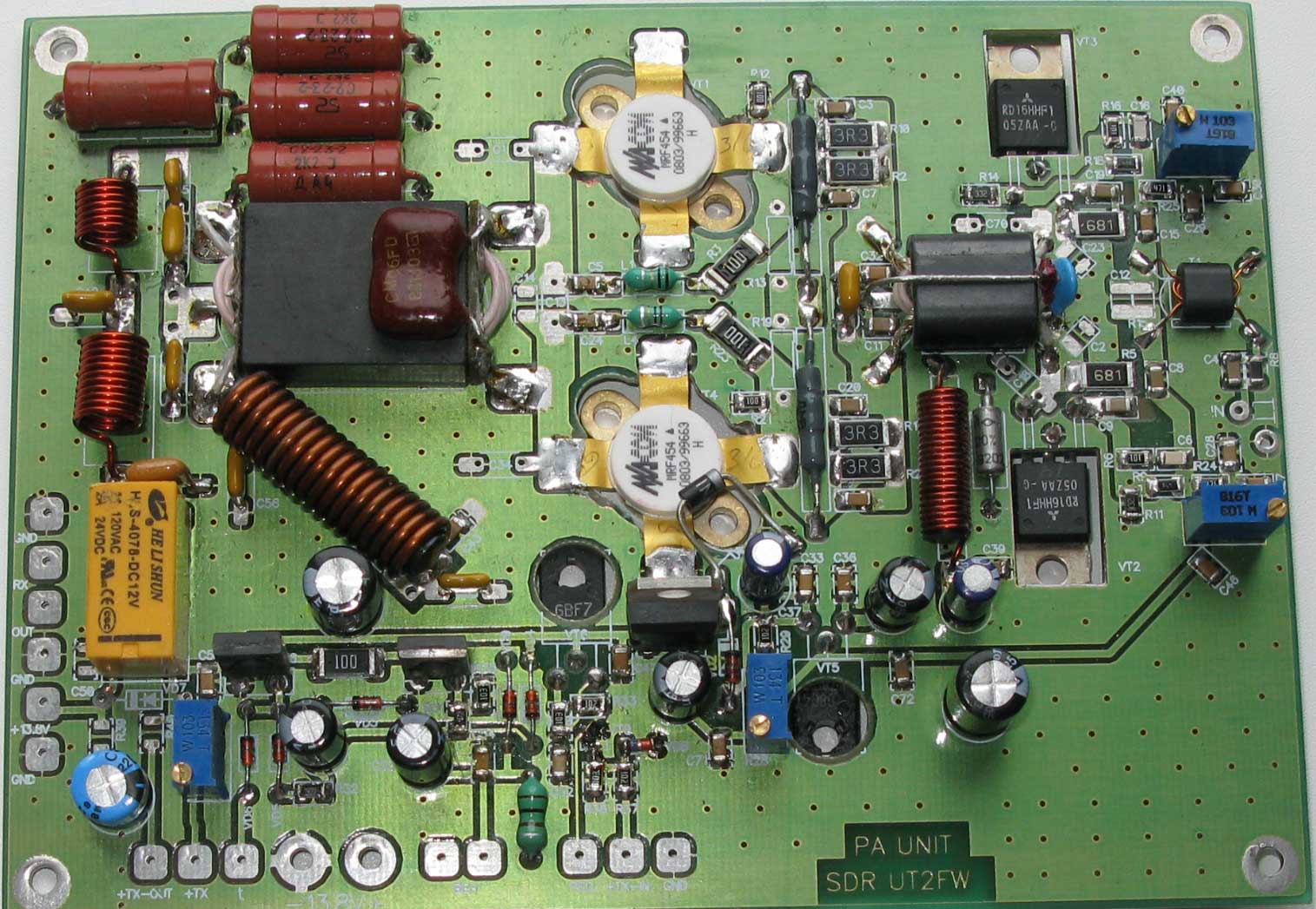

По схемотехнике - практически нет отличий от варианта с 2SC2290 - см. фото ниже. Инфо от UR3IQY - моща и АЧХ лучше в варианте - подобрать конденсаторы с коллекторов об землю - на плате для них место разведено.

_________________
Aleksandr

Александр Юрьевич, какой ток потребления усилителя на RD70 в режиме максимальной мощности?
