Добрый день, Александр Юрьевич.

Подскажите, пожалуйста, как обстоят дела с поставками японских ферритов для ШПУ на 2xRD16HHF1?
Может, какая замена японкам отискалась?

Использование этого ШПУ предполагается в походах совместно с FT-817 (2-4W) + АКБ 5 АЧ + солнечная батарея.
При работе на "голый" трансивер отвечают далеко не всегда, даже с высоты более 2500 м (Кавказ, Адыгея). Использование ШПУ эпизодическое - прорваться сквозь зовущие станции, или в критической ситуации.
Так в первых числах 2012 года наблюдал Вашу работу в эфире, а докричаться не смог. (Район горы Большой Тхач, чуть выше 2000 м, RDA AD-06)
При выборе усилителя руководствовался следующими критериями: экономичность, вес, габариты - "...поскольку места мало в рюкзаке...".

Спасибо.
Олег, RV3DGC

_________________
Олег, RV3DGC

С японскими ферритами - пока "никак". Разослал более 200 запросов по разным дилерам и их филиалам - вначале без ответа было, потом вроде бы зашевелились. Реалии таковы - японцы переносят своё производство в Китай. В ближайшее время будут производить только мелкие сердечники - оно и понятно - какое количество востребовано рынком мелких сердечников и какое количество больших... Вроде бы принял мои запросы дилер в Англии - но девка-менагер там оказалась дюже бестолковая - никак не могла сообразить, что помимо разных размеров сердечника есть ещё и различия в проницаемости феррита. Плюс к этому оплату принимают только в своих фунтиках - вообщем - не хотят англосаксы работать - решил сделать "музыкальную паузу" - может та девка уйдёт с этой работы или ещё какой дилер, более толковый, проявится.
Прямой замены тем сердечникам нет - нигде не встретил иного производителя размеров биноклей 20х20х10мм. Но это не говорит о том, что ШПУ нельзя сделать с иными размерами сердечников.
ШПУ на 2хРД16 - это не самый экономичный вариант. На биполярных транзисторах будет экономичнее. Хотя можно "поджимать" и те полевики - в полевых условиях требование к качеству сигнала не такое, как у любителей "хайэнда" - СДРщиков.

_________________
Aleksandr

А почему уцепились за китайский феррит? Доступный амидон не как ?

>>>Василий, выход из ДПФов не более 100-150мВ - норма. КТ325 на коллекторе должен дать не менее 1В при 0,1В на базе. По мылу же ещё в первый раз докладывал - если мощность то пропадает, то появляется - смотри контакты, в первую очередь реле. И измерять нужно непосредственно на базе и коллекторе - тогда будет ясно - транзистор виноват или где-то перед-после него каскады. Может там до базы и 50мВ не добирается?


Спасибо за помощь. Нашел поломку, там где и не ожидал! Один из кт-966 вылетел (хотя всегда работал с согласуещим по схеме UT2FW, но в контестах поработал достаточно)! К сожалению, нашел один такой транзистор непаяный, но токи покоя разные. У родного - 0,18а, у нового - 0,30а. Моща на месте, но токи покоя смущают. Александр Юрьевич, при 80 ват на выходе надежность будет плохая ведь так? Возможна ли услуга от Вас : замена моих непарных на ваши парные? Если да, то сколько мне это будет стоить?

Вначале по вопросам -
1.Амидон - они ничего не выпускают, только торгуют. И торгуют ферритами выпускаемыми в штатах. Размер 10х20х19мм там никто не выпускает.
2.Китайцы сами бинокли не изобретают, только если японцы наладят в своём китайском филиале все размеры. Кстати - за ради интереса купил на китайском заводе, выпускающем ферриты, в качестве образца несколько колец самого большого диаметра, которые они выпускают. Прислали 3шт кольца диаметром 29мм. Взяли денег 120$.
3.С 2х КТ966А без проблем можно снимать 80Вт - это номинальная для этих транзисторов мощность - посмотрите справочник по транзисторам. Надёжность падает, когда с них снимают более 100Вт. По теме токов покоя - в самом первом ответе и рекомендовал - чтобы найти неисправность в ШПУ - проверяй сразу токи покоя.
По подобранным парам - пара КТ966А - экв. 60$ (только для пользователей TRX "Дунай"). Если не хочется от UT2FW - на сегодня эти транзисторы достаточно популярны у поставщиков, цены на КТ965А, 966А, 967А "устаканились" - в интернете есть предложения по этим транзисторам. С вопросами - "А почему у меня ШПУ на КТ966(965,967, RD16, RD70 и т.д.) не выдаёт мощи (не работает, греются резисторы и т.д.)?" - если транзисторы куплены у иного поставщика - пожалуйста, адресуйте их поставщику. Были уже "прецеденты"...

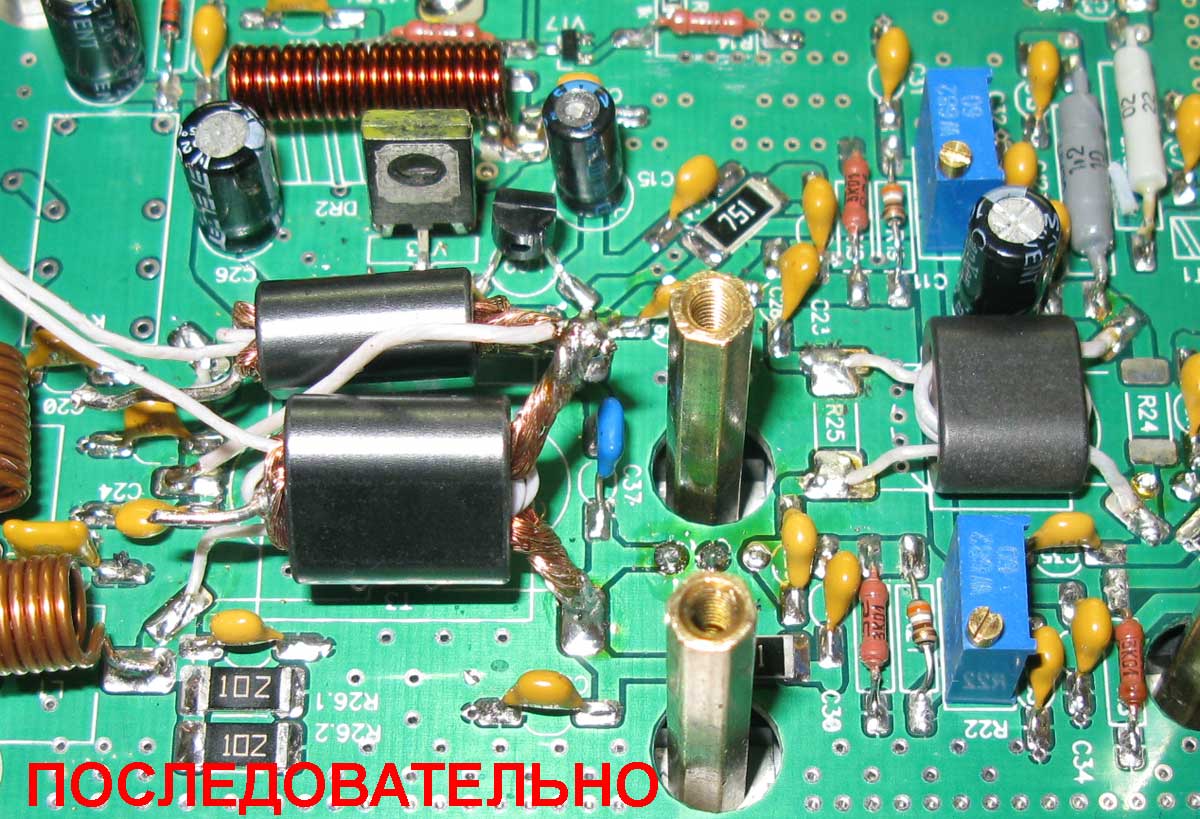

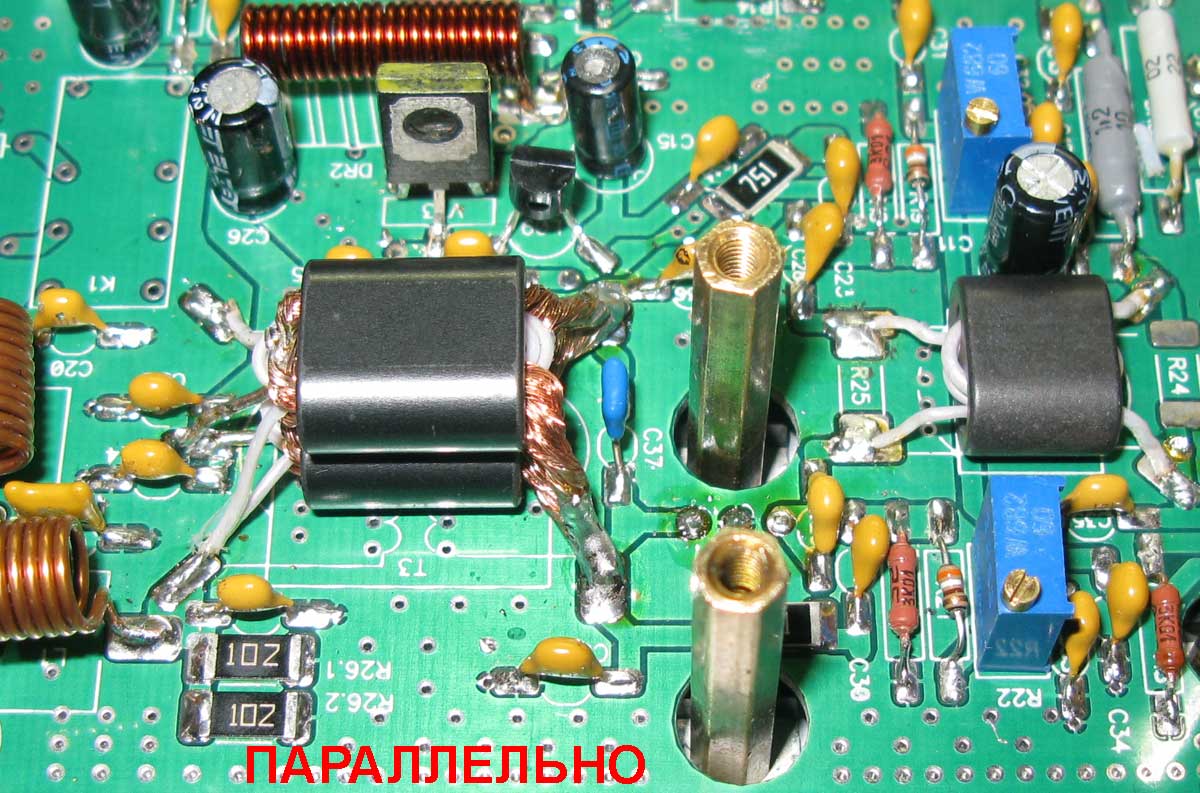

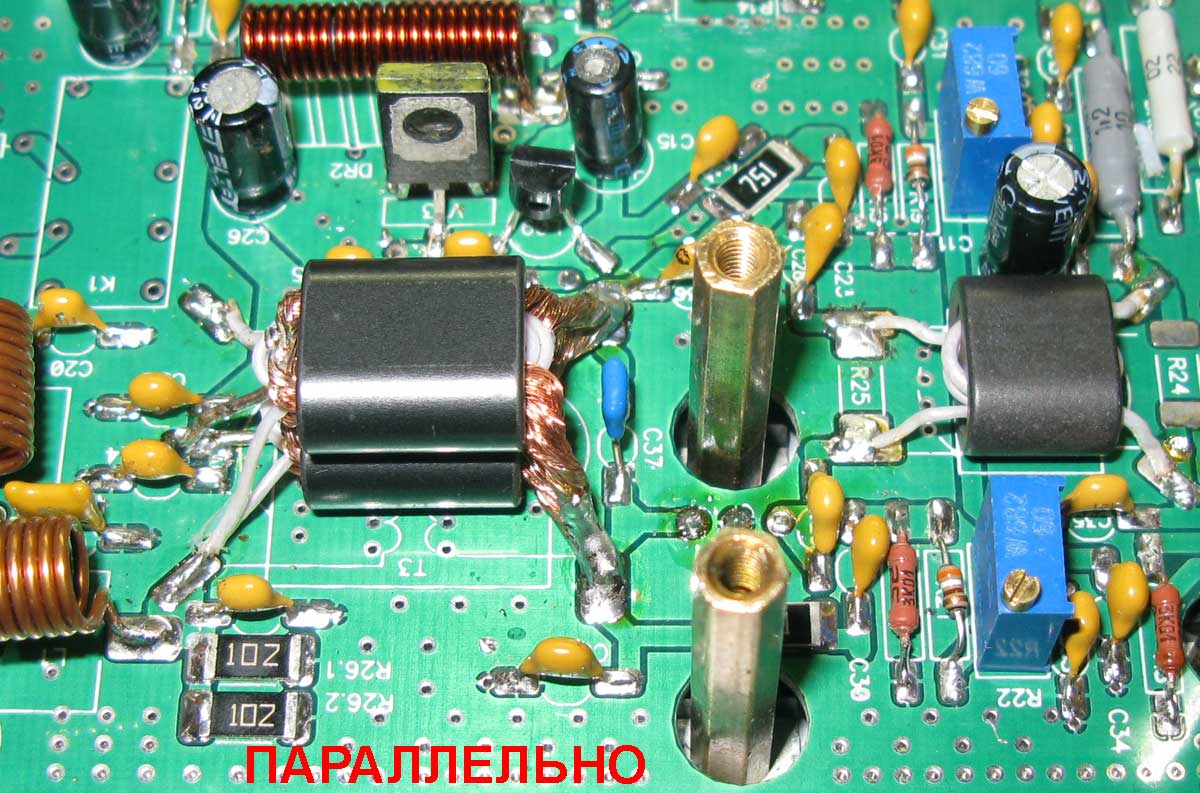

Ранее обещал инфо по замене сердечников 10х20х19 на те, что приложил к набору 2хRD16 от UT2FW. Ниже два фото, думаю по ним понятно что и как. Критерий правильной работы - не менее 40В на краях рабочего диапазона и не менее 50В в середине диапазона. Нагрузка 50Ом, раскачка от Г4-158. Если в "последовательном" варианте оставить по 3 витка вторички - в середине диапазона получим до 60В, но завал по краям - до 30В. Т.е. для ровной АЧХ оставить по 2 витка во вторичках. Работоспособны оба варианта - кому как больше понравится. С точки зрения охлаждения удобнее "последовательный" вариант. Длинных "концов" у выводов трансформаторов не оставлять - только тогда будет ровная АЧХ. Проводочки тоже - максимального сечения, ну и т.д... см. предыдущие обсуждения в тему...

_________________
Aleksandr

Александр будь здоров!
Где можно увидеть на форумах схему, монтажку и фото ПП для ШПУ-100 на биполярных транзисторах, но обязательно с 2-х тактным предварительным каскадом.
Долго искал на твоих форумах, но так и не нашел.

С уважением, Виктор

И вам того же...
Виктор, ШПУ в двух ветках форума - здесь и в СДРской, смотри => viewtopic.php?f=2&t=9&start=45

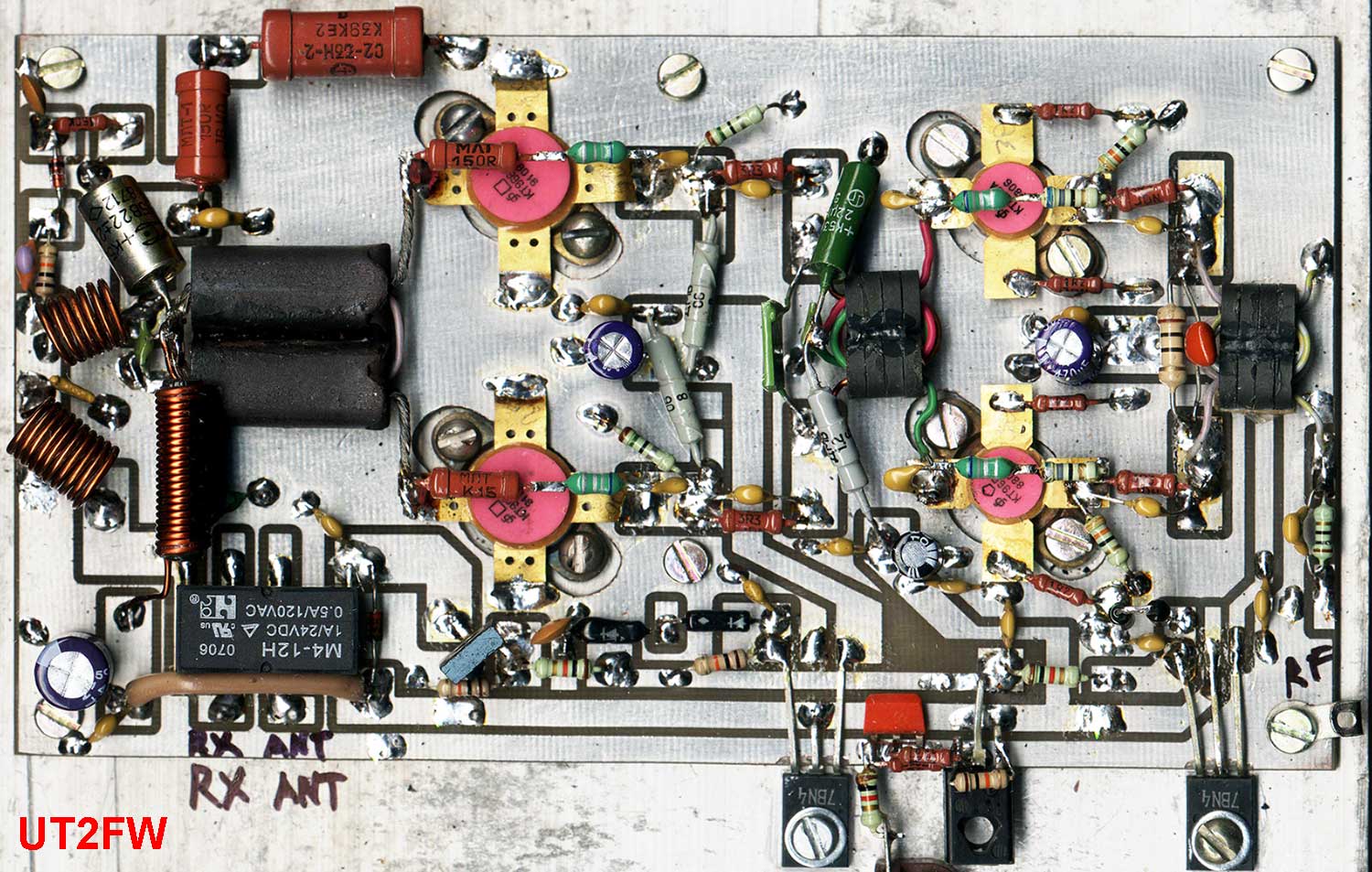

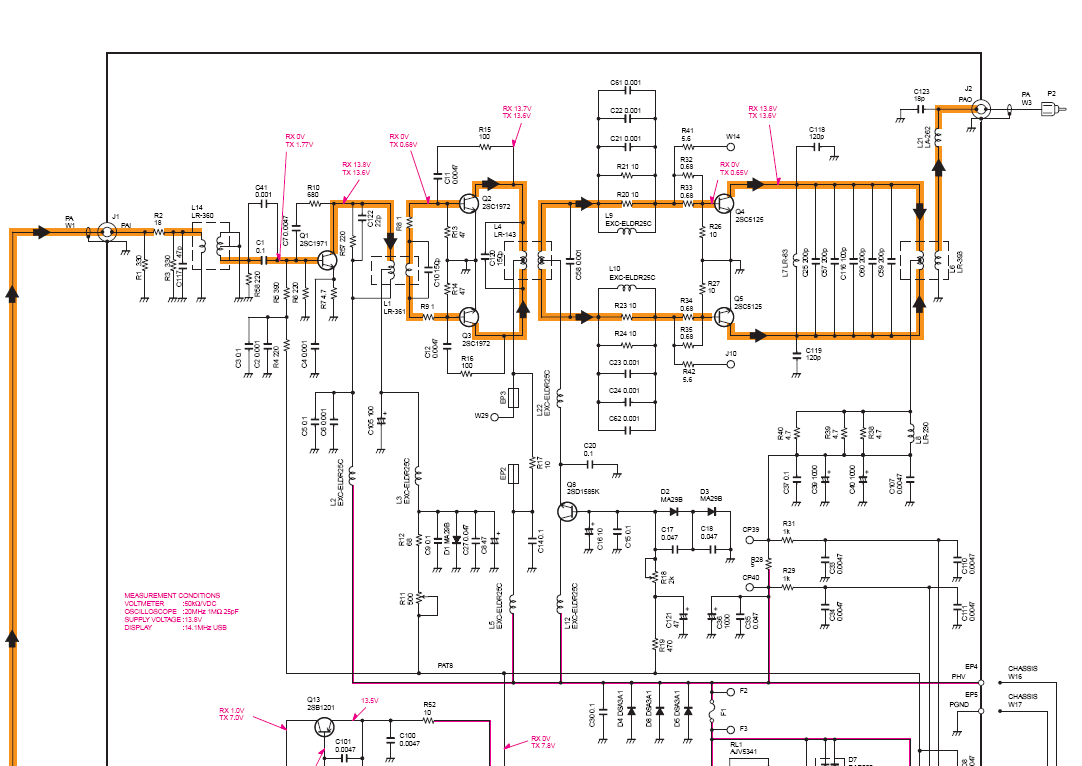

Как ранее и докладывал - схема не рисовалась - могу только кучу фото без ужатия на компакт-диске к плате, т.к. там нет никакого "ноу-хау" - стандартный ШПУ "Дуная", только двухтактный каскад драйвер - т.е. ещё один КТ965 - смотрим на схему ШПУ "Дуная". Можешь глазеть в любую схему ШПУ буржуинского радио - для примера тебе привожу схему от 756ПРО3.

_________________
Aleksandr

Из переписки -
На днях получил плату. Спасибо! 74145 нашел в городе только в ДИП-корпусе. Буду ставить навесным монтажом. Подскажите пожалуйста чего и где почитать по настройке усилителя на RD70, дабы не мучить Вас глупыми вопросами с моей стороны. В том виде что есть у меня сейчас раскачивается до 50 ватт на всех диапазонах кроме 10 метрового. На нем 35 ватт. Покупал уже собранный конструктор, потому к Вам претензий никаких, лишь вопрос о возможности настройки и получения тех же 100 Ватт. Или посоветуйте человека, к которому можно обратиться за настройкой. Заранее спасибо.

Если вы получали какую-нибудь "железку" от UT2FW - в посылку будет вложен компакт-диск - на нём "куча" информации, в т.ч. и по ШПУ. Исключение - когда размер посылки не позволяет вложить в неё компакт - заказывайте побольше размером железки, чтобы было место и для компакт-диска...
Основное техническое инфо - см. сайт. Чего непонятно - пишем вопросы сюда в форум.
Железки, собранные кем-то, в настройку не беру - опыта такого предостаточно - двойная работа - покупайте готовое.
Если не хватает "масла" собрать-настроить - согласен - лучше обратиться к специалисту - к тому, у кого и моща прёт, и резисторы не горят. Народу такого много - главное, чтобы у них появилась заинтересованность помочь. Можете здесь писать свои вопросы - сюда они изредка заглядывают - кто-то да откликнется... Думаю в RU легко такой ШПУ изготовят и дядя Юра RV3DLX, и дядя Саша RN6LW, и дядя Лёша RN6LEA.
Кстати, вижу - уже "понеслось строительство" - дешифратор 74145 не нужен! Собрались устанавливать платку ФНЧ в трансивер "Дунай"?

_________________
Aleksandr

Нет - в оригинал Флекс-1000. Там как раз через мультиплексор запускается.

......

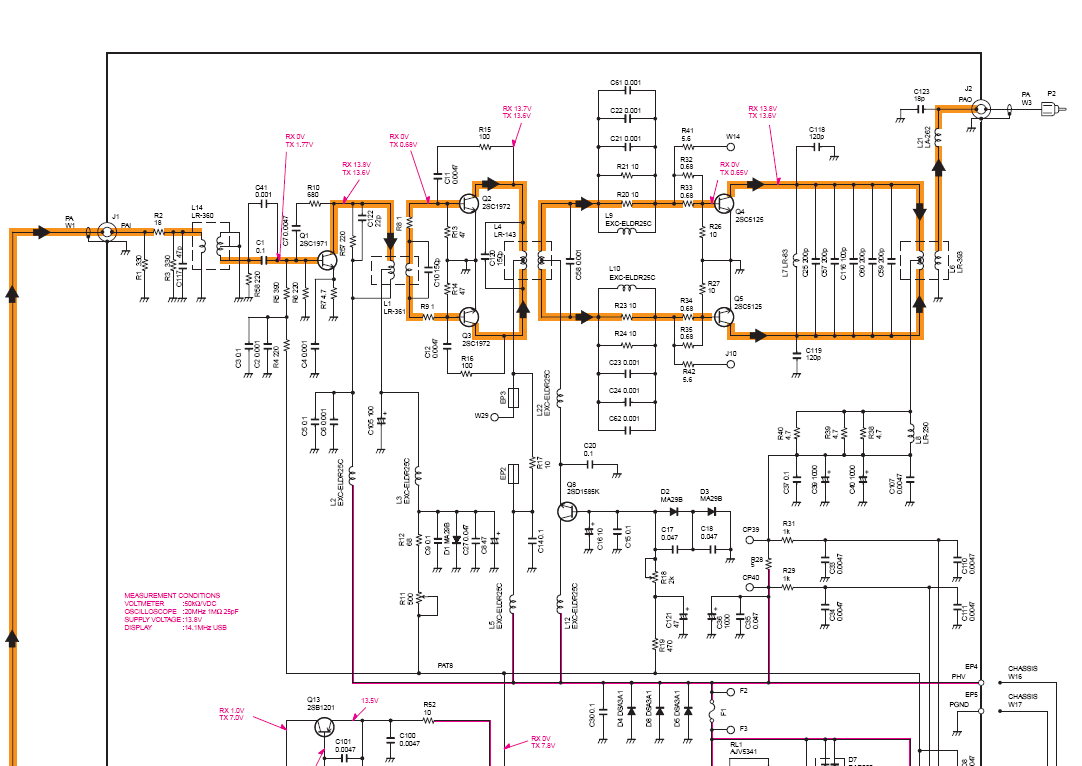

Как ранее и докладывал - схема не рисовалась - могу только кучу фото без ужатия на компакт-диске к плате, т.к. там нет никакого "ноу-хау" - стандартный ШПУ "Дуная", только двухтактный каскад драйвер - т.е. ещё один КТ965 - смотрим на схему ШПУ "Дуная". Можешь глазеть в любую схему ШПУ буржуинского радио - для примера тебе привожу схему от 756ПРО3.[/quote]

По моему рассуждению- так УМ на схеме ПРО-3 работать не будет, т.к. смещение драйвера подается на первичную обмотку , сразу сгорит диод стабилизации смещения....

Действительно, в оригинале Флекс-1000 для переключения ФНЧ в его усилителе стоит микросхема мультиплексора 74СВТ3251, но она включена так, что является дещифратором двоичного кода в линейный. Если требуется переключать ФНЧ внешнего усилителя в этом изделии от Флексов, точно так же как и в изделии от дяди Саши, имеется 15-ти пиновый разъем, сигналы которого можно запрограммировать таким образом, что они могут прекрасно переключать 6-ть фильтров, и мало того, эти сигналы буферизированы и если использовать плату ФНЧ опять же производства дяди Саши, то на этой плате микросхему буфера уже устанавливать не нужно.
Юрий.

to UT2FW
Дядя Саша, снизойди к просьбам страждущих - поделись инфой по усилителю на 4х RD70/RD100. Есть ли новости какие-то.
Знаю, что у Юрия RV3DLX еще не "дошли руки" запустить усилок, может ты что-то скажешь приятное, hi!
А то транзисторы скиснут!!!
Юрий.

_________________
Юрий Несчетный UT5UGL

Это все понятно, но то на внутренний разъем флекса поставить хвост-переходник на ФНЧ от Дяди Саши, а то тянуться к выходному разъему с одной или с другой стороны. Проще микруху на ФНЧ поставить, тем более она есть. Разве нет?

Ну в оригинальном Флексе можно сделать и так, а дядя Саша в своем трехплатном изделии почему то не поставил 4-й сдвиговый регистр в блоке фильтров, именно тот, который управляет переключением ФНЧ. Но тем не менее дядя Саша поступил мудро, развел этот узел в полном объеме на плате автоматики, и если кто не знает, можно туда допаять микросхемы сдвиговых регистров (места под разъемы куда выводятся эти сигналы на плате тоже имеются) и микросхему дешифратора и иметь полный набор управляющих сигналов предусмотренных Флексами.
Юрий.

В первую очередь преследовалась цель изготовления готового к применению изделия, а не набора самодельщика. Посему и платы разводились применительно к исходной теме. Уже вижу, что нельзя для нашего менталитета выкладывать "исходники" даже по DN-600 - это куда более финансовоёмкая тема в случае возникающего "форсмажора". Всё равно наш радист норовит "поддать мощи" и там, где это делать нецелесообразно. Так и с различными "дополнительными удобствами" в иных конструкциях - чем больше их заложишь - тем больше потом будут вопрошать как и для чего их задействовать.
Конкретно по платке ФНЧ - в СДРном разделе форума неоднократно ту тему разжёвывали - всё равно - каждый очередной самодельщик старается сделать по своему. В этом конечно нет ничего предосудительного, если бы активнее пользовались форумом и поменьше отвлекали техническими запросами по Е-майл.
