Все элементы на плате аналогичного типа, как применены и на плате ФНЧ для ШПУ 2хRD70.

_________________
Aleksandr

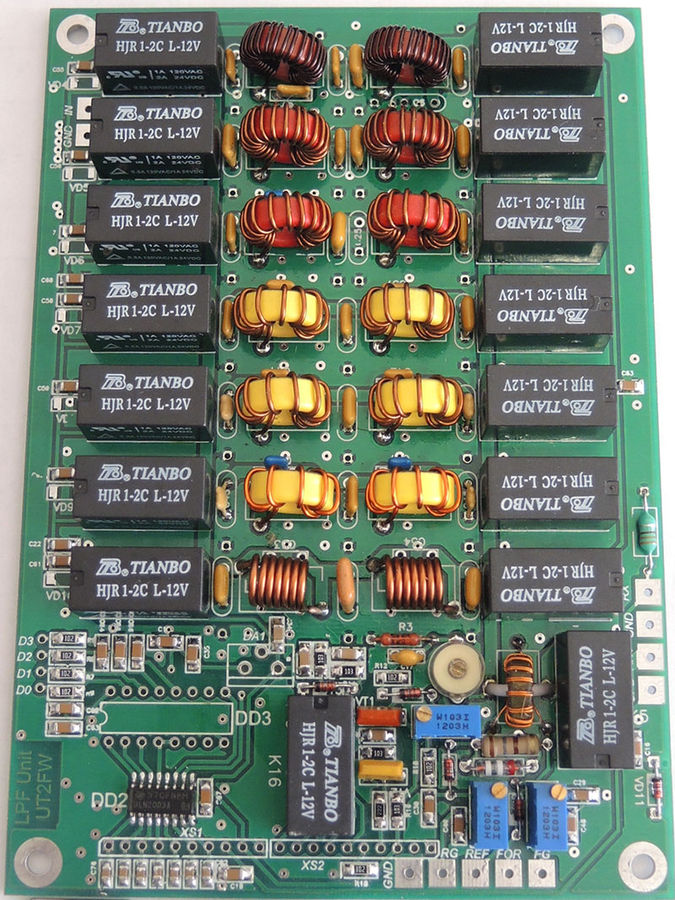

Новости в тему ФНЧ LPF100. На страничке сайта выложены новости по обновкам платы ФНЧ LPF100. Ссылка => http://www.ut2fw.com/node/278
Главная "теза" обновки - введена на плату "автоматика" защиты от повышенного КСВ, по аналогии с платой ФНЧ в DN-600. Основная задача при эксплуатации транзисторных ШПУ - это их надежность в нештатных режимах использования. Теперь имеем и в платке LPF100 такую автоматику, которая обезопасит работу усилителя в непредвиденных ситуациях при повышении КСВ.

_________________
Aleksandr

Приветствую!! Интересует наличие чистых плат LPF100-UT2FWnew и ее размеры, стоимость.
Можно ответить по емайл.

По размерам - инфо есть в описании на сайте - http://www.ut2fw.com/node/278 - 145х101мм. В наличии - экв. 15$ - выложено в магазине - http://www.sdr.com.ua/node/66

_________________
Aleksandr

Александр Юрьевич, можете озвучить тип этих жёлтеньких конденсаторов ..?

Там разные типы. Но все ещё советского производства. Похожи они на К10-17. Но скорее всего это стеклокерамика типа К22. В них видимо много драгцветмета, потому что выхватил я их у "курносых", которые везде при входе в радиорынок с вопросом: "жёльтый есть?"
Вот туда улетели все наши отечественные качественные конденсаторы => http://vk.com/wall183324444?own=1&offset=60

_________________
Aleksandr

Спасибо. Понятно. Спросил , т.к. их есть у меня небольшое количество, с тех времён ещё.. выпаивал из каких-то плат от армейской аппаратуры с выкушенными уже КМками... просто хотел по типу параметры поискать поглядеть... на предмет допустимой реактивной мощности.. .

Добрый день Александр. Давайте оживим тему. Немного предыстории: мною приобретен набор от EB104 - проклятые янки, которых Вы то хвалите, то хаите. С помощью напилинга установлены 4 китайских SD2933 вообще без подбора - жизнь коротка, курс доллара высок, а попробовать охота. ФНЧ - (голая плата была приобретена у Вас). Философия УМ такова: АТТ 10Дб - УМ 4*SD2933 - КСВ метр тандем м. для защиты - ФНЧ (позиционируемый как на 1000 ВТ с данного сайта) - КСВ метр для измер. - АНТ Cushcraft 40-20CD - 40m, AD-335 - 20,15,10m. КСВ не более 1,4. на выходе 800 Вт в режиме RTTY. Для "себя" были приобретены кольца Amndon и конденсаторы SM - 500в. Я думаю, что люди которые в теме, они в теме. Все собрано, настроено, и отработало около 9 мес. В порыве эйфории была приобретена вторая плата ФНЧ (голая) с надеждой построить новый усилитель, устранив все недоработки первоисточника. Затем началось: с начало начала срабатывать защита на диапазоне 10м. Вскрытие показало, что "средний" конденсатор в ФНЧ уменьшил свой номинал вдвое. Замена его на набор К31-11-2 не решил проблему - защита не перестала срабатывать. После танцев с бубном данный ФНЧ переставил на место ФНЧ 6м. Проблема ушла. Через какое то время с теме же симптомами "умер" ФНЧ 15м, затем 40м. Все измерения "анализатором" АА-330 подтвердили исправность ФНЧ. В последующем был собран ФНЧ на второй плате (новой). Кольца Amidon, конденсаторы К31-11-1,2,3 были приобретены у "славянского" продавца новые!!! как знак дани нашему производителю! Кстати у автора в ФНЧ именно они. При испытаниях на указанной выше мощности, "средние" конденсаторы в ФНЧ просто задымились. Испытания проводились на эквивалент нагрузки. В процессе лабораторной работы реле были заменены перемычками. По причине отсутствия лишних вражеских денег эксперименты с конденсаторами К31-11-...были прекращены. Конденсаторы были заменены на SM, но на новой плате ФНЧ выпал диапазон 10 и 15м. При дальнейшем выяснении причины выяснилось следующее: при мощности до 400Вт ФНЧ работает нормально, при дальнейшем увеличении мощности происходит скачкообразное увеличение КСВ. Платы распаяны..., измерения мегомметром на 500В показали КЗ обеих плат в "середине" ФНЧ. Если не понятно, укажу по номиналам. Причем на АА-330 не Ц4353 данный пробой не звонится.
Вопрос к автору данной продукции: что должен делать "славянский покупатель" в преддверии предстоящих выходных и праздников и соответствующей активности радиолюбительского сообщества со своим "детищем", умершим не по вине наших "братьев на век", а по "непонятной" для меня причине выгорания двух!!! плат ФНЧ Вашего производства?
Надеюсь на скорый и "беспристрастный" ответ автора. Заранее благодарю за ответ.
P.S. Совсем не подумал: припой ПОС-61 "Паяльные материалы" г. Рязань. Мыто ацетоном. УМ без ФНЧ на нагрузку работает без проблем.
P.SS. Только наличие "тандема" после УМ спасло мой и без того скромный бюджет.

Видимо ацетон виноват. В России обычно протирают тонким слоем спирта.

Виталий, приветствую. Много "буков" - спасибо за подробный отчет, часть удалил, оставил только "по существу" и для "беспристрастности"...
Вначале не понял - при чём тут топик про LPF100 и УМ на 4х SD2933 - т.е. сообщение нужно было располагать в соседний топик, ну да ладно.
Тему достаточно интересную вы озвучили, хотя и неприятную. Но об этом уже дааавно знаю - никто не делится своим счастьем (9 месяцев то всё ОК работало) - спешат делиться только горем... к тому же сейчас полнолуние...

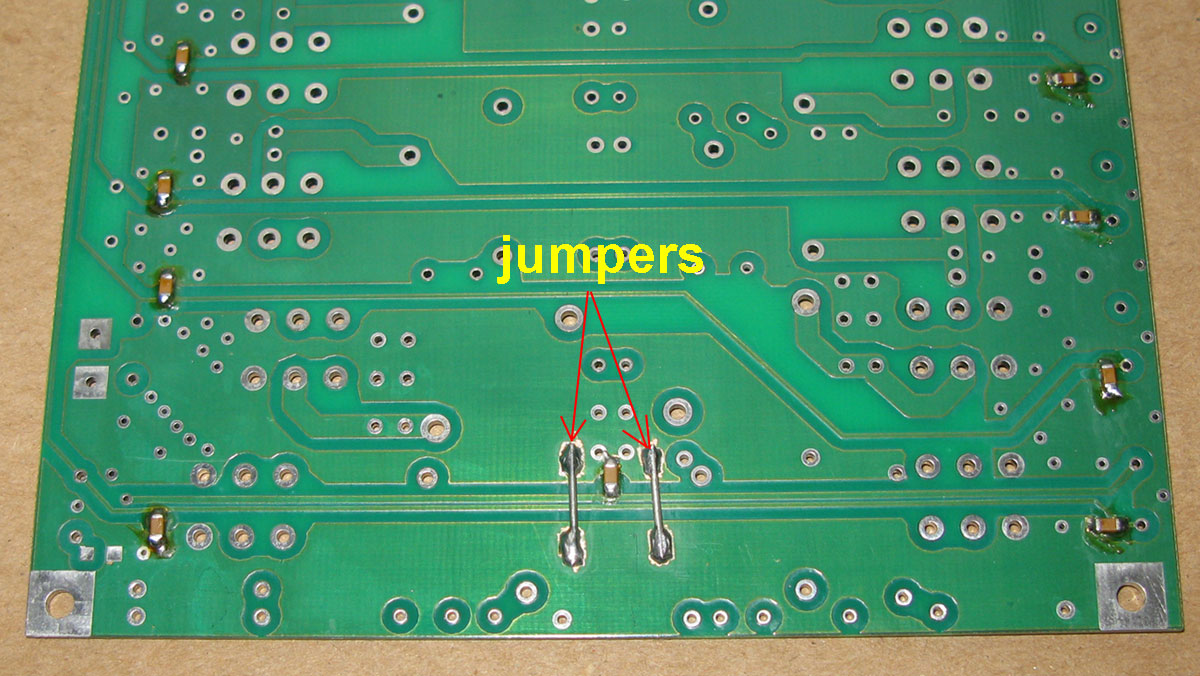

Посмотрел в переписке - дабы предположить, какая версия LPF600 у вас - плату вы брали аккурат в январе 2011 года. Т.е. это первая версия LPF600 для DN-600. Скорее всего изготовление от 2010 года. В той версии разводки LPF600, если хочется "качать мощу" (т.е. больше мощности, заявленной в DN-600), следует продублировать площадку земли ФНЧ 10-12м дополнительными перемычками, см. ниже фото. Но отсутствие тех перемычек всего-лишь вызывает к жизни моментальный "отстрел" блокировочного 1206 конденсатора (на фото между перемычками) - в зависимости от его рабочего напряжения и пропускаемой мощности через этот ФНЧ. Т.е. там не нужно ждать 9 месяцев, чтобы он "отстрелился".
Каких-либо проблем ещё, с этой версией LPF600, больше не встречалось, ни у меня, ни у тех, кто её повторил и применяет. Посему вот только такая инфо, если по "существу"...

Честно признаться - гадать не хочу, что случилось с платой, потому что с таким не сталкивался. В эксплуатации не менее 50шт LPF600 той версии - нареканий не было.
Как говорит сегодняшняя молодежь - это "жесть" - мыть плату ацетоном и проверять мегомметром на 500В. Отмываю платы изопропанолом, этиловым спиртом, "калошей". По проверке на 500В - Виталий, без обиды - сразу вспомнился анекдот, как сибиряки проверяют японские бензопилы на рельсе... Вы сами посчитайте какая это мощность - 500В в 50 Ом-ных цепях. Конечно, на 500В я не проверял такие цепи и не предполагаю.

"Что делать"?
1.Плата "стандартная", материал "стандартный" - FR4. Попытаться написать изготовителю тех плат? Типа: "Что могло случиться с вашими платами? Один уважаемый самоделкопаяльщик успешно эксплуатировал вашу плату 9 месяцев, после чего неизвестно где в плате образовалось КЗ, которое видно только мегомметром на 500В." Скорее всего без толку - т.к. от них последует длинный перечень технологических условий, которые требуется выполнять при применении их изделия. А от "эксплуататора" гарантии выполнения тех условий.
2.Поглазеть бы на фото вашей платы с хорошим разрешением - может что углазеем "всеобщим глазом"?
3.В "преддверии предстоящих выходных и праздников" - скорее всего следует праздновать, отдыхать, получать только положительные эмоции.
4.Как "бонус" для проверки - могу предложить по себестоимости плату LPF1500 - проверена до 1500Вт (но не мегомметром!), см. по ссылке => https://www.youtube.com/watch?v=3JJrKZvHKd0 Для "статистики" можно попробовать и эту плату проверить аналогичным способом - вначале "пробить на сухую" 500В мегомметром. Если всё ОК - запаять, отмыть ацетоном и снова "пробить" на 500В мегомметром - "прострелит" через год эксплуатации - значит ацетоном такие платы мыть нельзя.

Кстати, вопрос - что за конденсаторы SM? Потому что SM, могут быть и такие => http://ru.mouser.com/AVX/Passive-Compon ... eoZ1z0zlse
И такие => http://www.dart.ru/cataloguenew/capacit ... s/sm.shtml
И такие => http://xn----7sbab9bcjdndgsc0s.xn--p1ai ... 62797.html

_________________
Aleksandr

Добрый день Александр.
Приношу извинения, что не в той теме..
По существу вышесказанного:хвалиться работой в течении 9 мес не вижу смысла.
Конденсаторы на вид такие: http://www.guitarpartsresource.com/imag ... 95-049.jpg
куплены вот здесь: http://board.cqham.ru/index.php?details=130894
По поводку суровых сибирских парней: изопрапанол у нас появился в продаже совсем недавно, раньше не было, после этилового спирта остается какой то белый налет, поэтому всегда все платы мою ацетоном, в том числе высоковольтные выпрямители и умножители. Проблем не было.
По поводу мегомметра: я написал выше - где много "букав" - что ФНЧ работал до мощности примерно 400 Вт, далее защита. При измерениях приборами ФНЧ определялся как исправный, но работать не хотел. 800Вт это 200в ВЧ напряжения, а 500 вольт для текстолита не болезненно, тем боле не смертельно. Причем на диапазонах 160м и 80м я не работал, и там все живо, и мегомметром не пробилось.
Еще большая загадка для меня диапазон 20м. На этом диапазоне работал наиболее активно, но плата не пострадала, и мегомметром не пробилась.
Мое сообщение не "предъява" автору, а желание разобраться в проблеме. Так что анекдоты про рельс и японскую бензопилу считаю не уместными.
От себя выражаю благодарность автору за желание помочь. готов приобрести плату ФНЧ 1500Вт. Жду информации для оплаты.

Добрый день Александр. Не нашел более подходящей темы. Данная тема называется "ФНЧ" (без мощности), значит задам вопрос здесь.
Со свойственной Вам лаконичностью, если это не раскрывает коммерческой тайны, прошу ответить на два вопроса:
1. Как долго ( 0,5-1мин- ....???) в конструкции вашего ФНЧ (LPF) http://www.qsl.net/ut2fw/dn600/lpfunit_02_1kW_ut2fw.jpg ? позиционируемого Вами как LPF 1 kW сохраняют работоспособность конденсаторы типа К31-11-1,2,3 в режиме несущей мощностью 800Вт на комплексную нагрузку с КСВ не более 1,2 в диапазоне до 28 мгц? На приведенной выше ссылке установлены именно они.
2. В случае негативного отношения к данным конденсаторам, прошу дать ссылку на продавца "достойного" товара на славянской территории (какой нибудь CHIPDIP... PLATAN....., в крайнем случае ali.exspress.)

Виталий, тематика конденсаторов для мощных ФНЧ уже обсуждалась в этом форуме - пощелкайте по страничкам. Для диапазона 12-10м применяются оригинальные "мураты" на 3кВ - фото см. форум.
У меня нет позитивного или негативного отношения к деталям. Т.к. всё имеет свою цену и предназначение.
По продавцам - "всё течет, изменяется" - т.е. нет ни плохих, ни хороших. Скамеры могут переквалифицироваться в "достойных". А "достойные" могут решить "по быстренькому" подзаработать на своём "достойном" имидже. Об этом вы можете почитать в статистике продавцов с того же алиэкспресса. Чип-Дип - дорого, зато отправят по почте. Платан как-то вез мне китайские ручки более пол года... Как можно "расписываться" за кого-то?

Повторюсь - именно по конденсаторам для ФНЧ. Хочется подешевле? - покупаете на пробу - проверяете - "покатило" - пользуете. Не "прокатило" - выбрасываете - покупаете - проверяете другие.

Под ваши "хотелки" рекомендую не скупиться - купите сразу оригинальные "сильвер мика" на 1000В. Да ещё по два параллельно. И покупать однозначно не на али... С керамикой всегда есть опасность "пролететь" - китай-подделки "сплошь и рядом"...

_________________
Aleksandr

Кто использовал ферритовые кольца с Али экспресс (кольца типа Амидон)

Я бы не экспериментировал с компонентами с Aliexpress. Хороший источник амидоновских оригинальных колечек - kitsandparts.com

Андрей - YL2QN
