Позволю себе ответить за Александра, высота стоек минимум такая, что бы транзисторы уместились между платой и радиатором, а максимальная что бы отогнутые ножки транзисторов вошли в отверстия платы.
Юрий.

Юрий, здравствуйте!.Спасибо за подсказку.Я просто чуть в сомнениях
был. Для комфорта RD70 у меня 3мм получилось, а для RD16 4мм вот и думал
гнуть пластиночки RD70 или не гнуть...

По стойкам - насколько сейчас помню - использовал гайки М4. Лучше гнуть выводы у RD16 нежели у дорогих RD70 - отвалятся - "слёз" потом не оберёшься...

_________________
Aleksandr

Алексей, я то думал что вопрос о плате с RD16, с RD70 действительно нужно быть более аккуратным.
Успехов в наладке усилителя! Юрий.

Юрий,спасибо за пожелания. Хотел как начинающий паяльщик поделиться опытом.Действительно гайки м4 подошли в роли стоек как родные . Всё спаял, выставил токи покоя по 500ма на транзистор, нагрузив выход не подавая сигнала на резистор 51 ом 2 вата. Всё вроде де бы путём, но потом я понял что ШПУ на RD70 это не 35 ваттный ШПУ на RD16.Подпаял разъём PL-259 к выходу ШПУ, подключил эквивалент нагрузки 50 ом 200вт, ламповый вольтметр в7-15.Включил питание без сигнала и перевёл на передачу стрелка на вольтметре чуть не оторвалась хотя на шкале было 100в понимаю, что возбуд, естественно все телевизоры и приёмники потухли в мастерской. В поисках возбуда провёл 3 обеденных перерыва.Всё перепаял, не помогает.Поочереди отключал питание каскадов. Возбуд в оконечном каскаде...В итоге возбуд был из-за коротких проводков которыми был подпаян выходной разъём .Припаял разъём почти к плате и всё пошло.Сейчас при сигнале около 1в эфф. на входе, на выходе 56в эфф. практически во всём диапазоне частот, ток потребления в районе 6,5А.Продолжаю работать дальше и получать удовольствие от проделанной работы.Главное не унывать, а идти к намеченной цели и работать над собой.

Попалась интересная ссылка => http://www.radioscanner.ru/forum/topic39493.html - обсуждение китайского "левака"... К сожалению практически всем, кто паяет, приходится с таким сталкиваться. Чип-Дип - зло! По крайней мере этой комплектацией...
Мне как-то поставщик завернул обратно партию 2SC2290 - и такие жёлЬтые транзисторы китаёзники уже подделывают.

_________________
Aleksandr

Всем привет, остались парочка КТ965, думаю собрать усилок, по схема DN-2005, нашел вот такую версию платы в SMD исполнении
http://www.sdr.com.ua/sites/default/fil ... -corr-.jpg
Может Александр поделится картинкой сей платки?

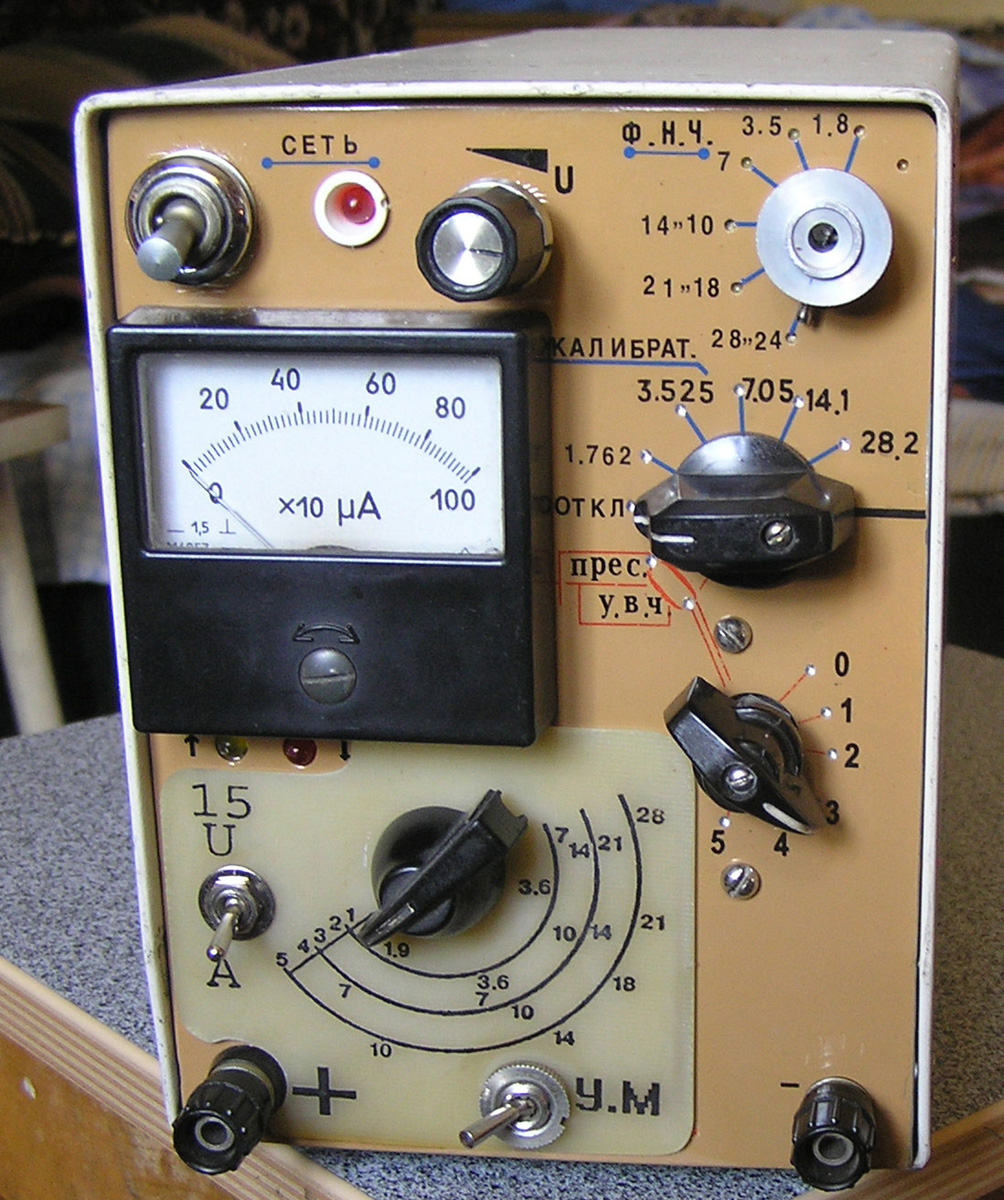

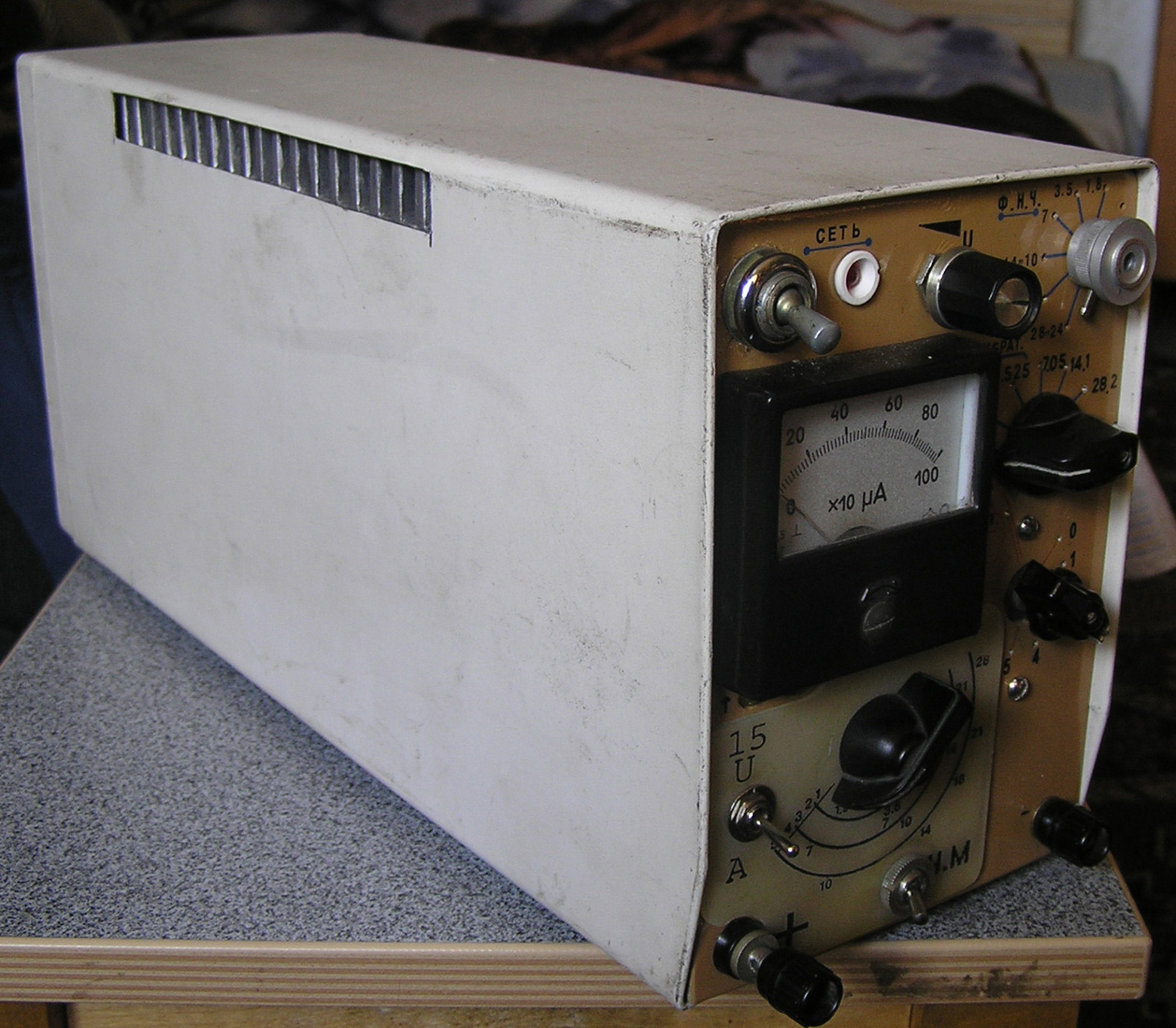

Вот мой вариант усилителя на RD16

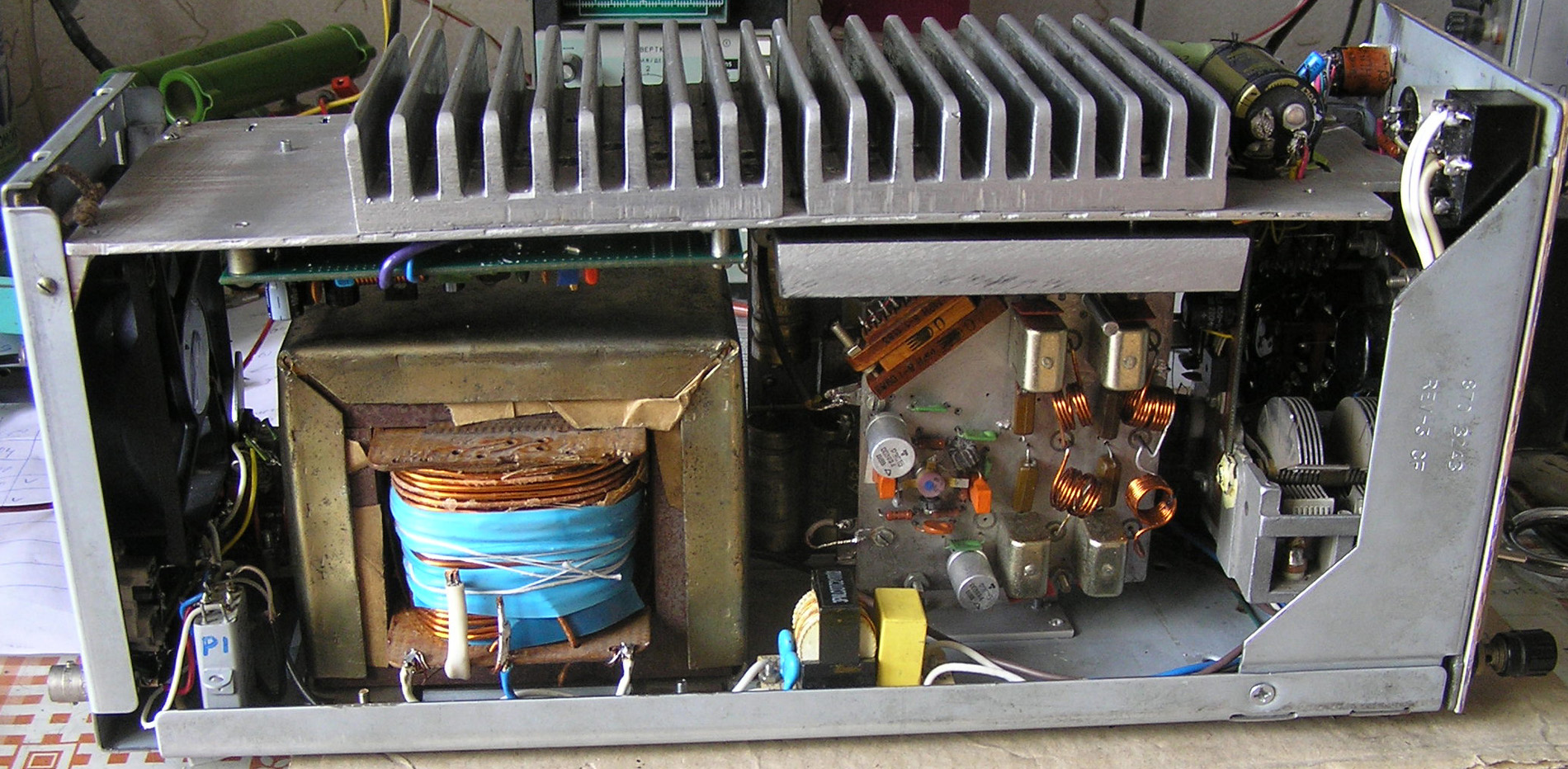

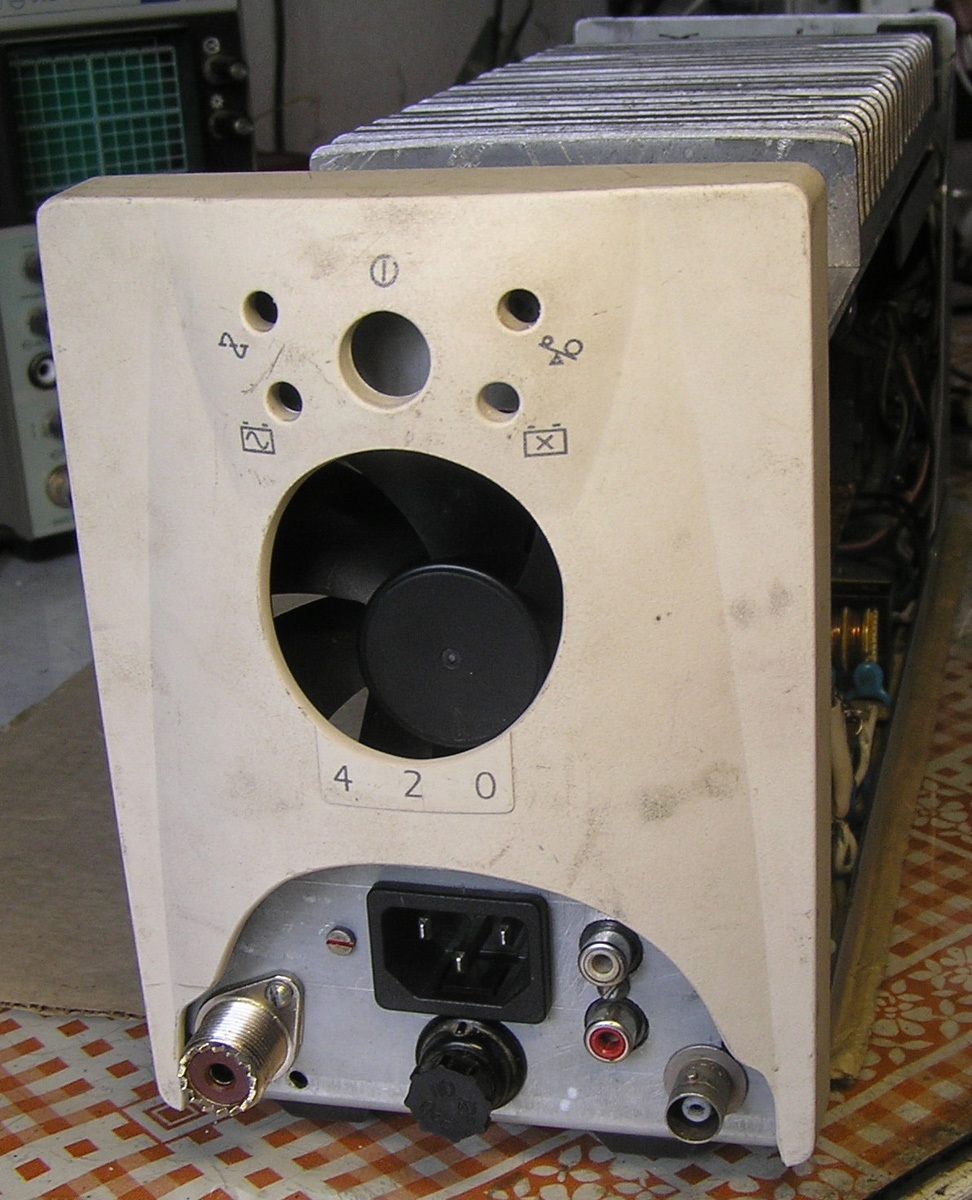

Корпус от бесперебойника .В нём усилитель ,блок питания на LM317 .Чтобы его использовать более универсально .есть выход с регулировкой напряжения от 2 до 15в.при токе до 10ампер. ФНЧ -катушки намотаны на кольцах изготовленых от средних частей от корбонильных сердечников (кажется их называют СБ-5 ) на вч диап.намотка без каркасная .Фильтр на двух платах .Ещё на нём есть УВЧ но это были другие задумки и он не используется .Вентилятор вдувает с задней стороны и через радиатор ,воздух выходит в отверстие в верхней левой стенке кожуха .Обороты регулируются датчиком температуры
Чтобы место не пустовало есть кв.калибратор .28200кгц кварц ген.делится микрухой 155ие2 и в зависимости от переключателя получаем разные частоты .Ещё есть совершенно бесполезная вещь (,так как динамики вполне хватает ,) это преселектор ( он был опубликован на СКРе под названием ВСС - преселектор , Баварский )
Есть простейший КСВ -метр на светодиодах .Удобно ,однако.
В усилителе первый каскад не используется ,на входе делитель 68ом на землю 240 ом на вход
Усиление и характеристика в норме ,как у автора .Этого усилителя хватает чтобы раскачать 3 гу50 с заземлёнными сетками (иногда включаю)
Для изготовления транс.(биноклей) Ал.Юрьевич любезно к моему заказу приложил отрезок провода с фторопластовой изоляцией, за что ему большое спасибо . Но когда я напряг свои извилины .оказалось что провод такой ,любой толщены можно самому сделать .
В хоз.магазинах есть такая лента ,(паяльником не плавится ) шириной примерно 8-10 мм.,её наматывают на резьбу в соединение труб в сан.технике .Ну вот ,нужно взять нужное количество проводков ,сначала намотать этой лентой в одну сторону ,а потом встречно .И получим этот самый провод нужного сечения . Всем успехов .73!

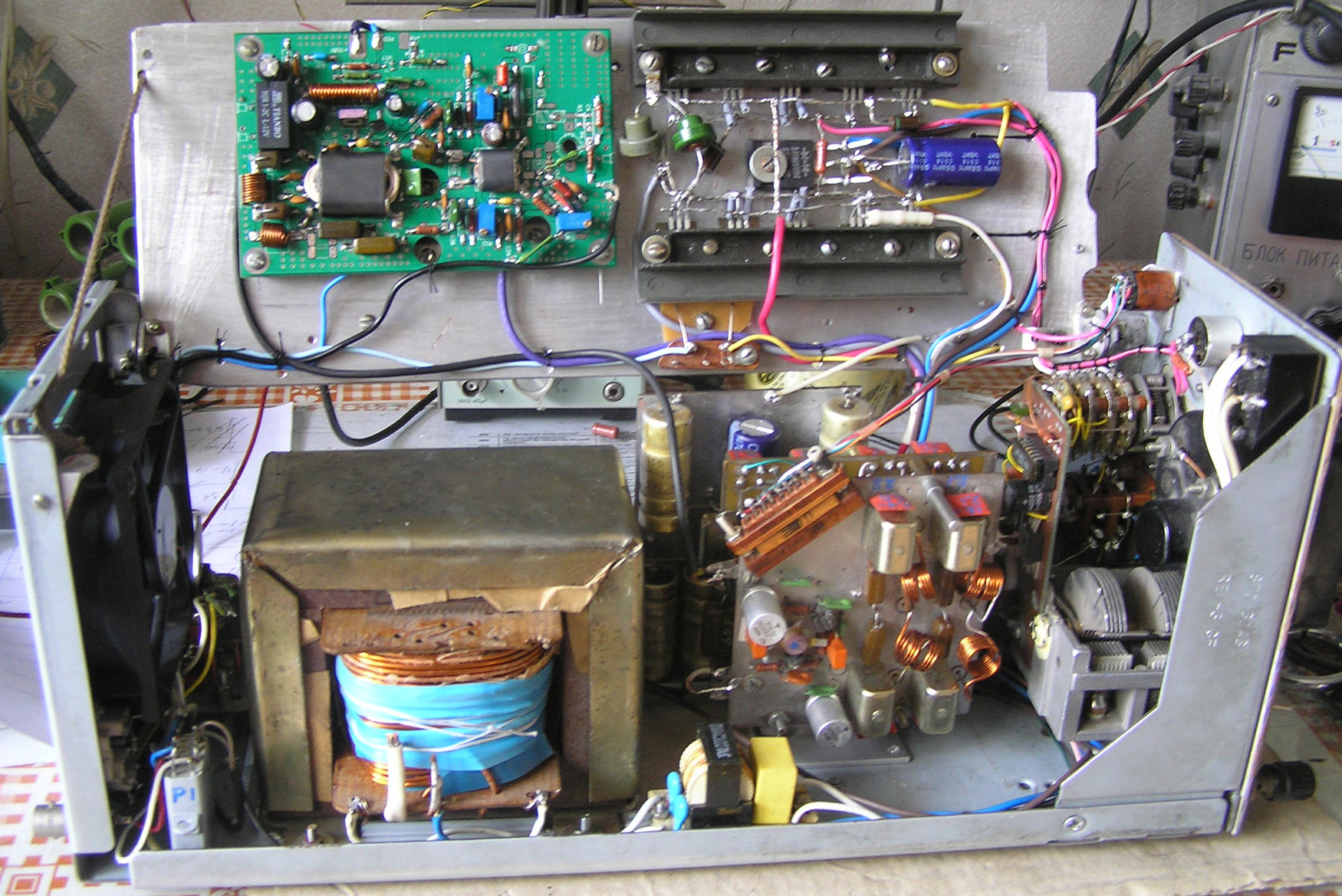

Вид сбоку .плата и стабилизатор с радиаторами на шарнирах ,Приподняты.

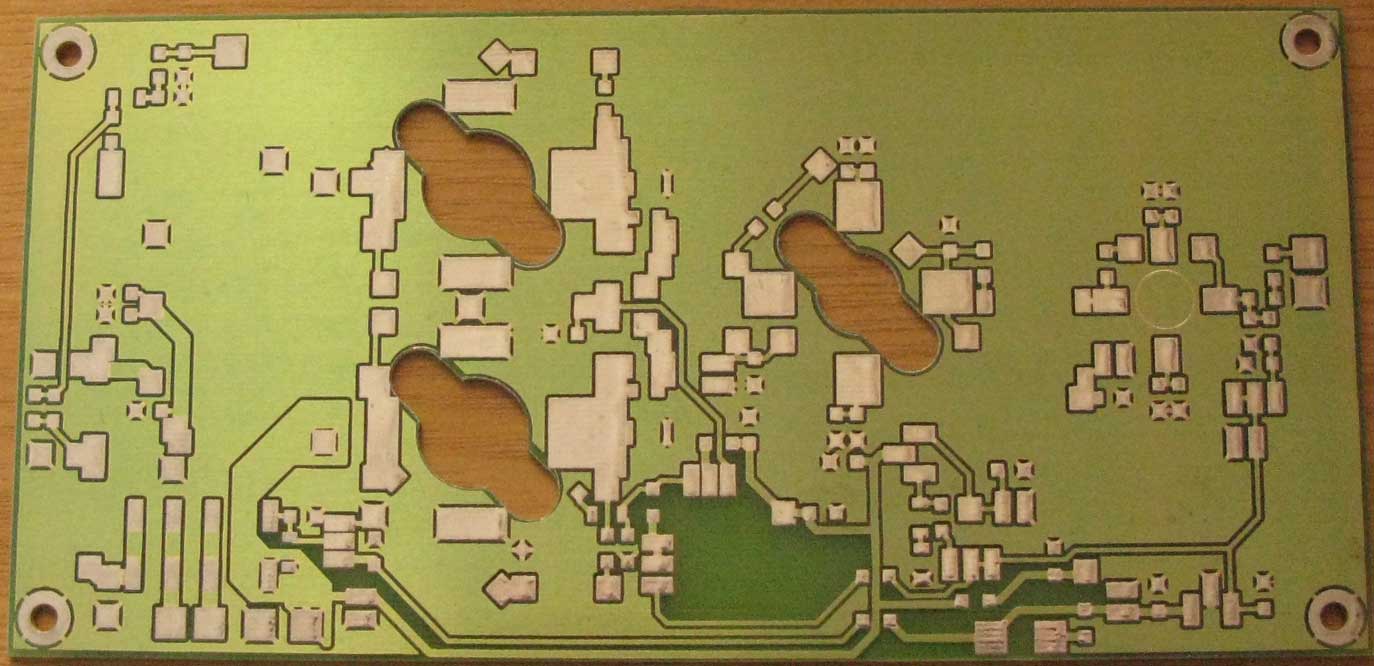

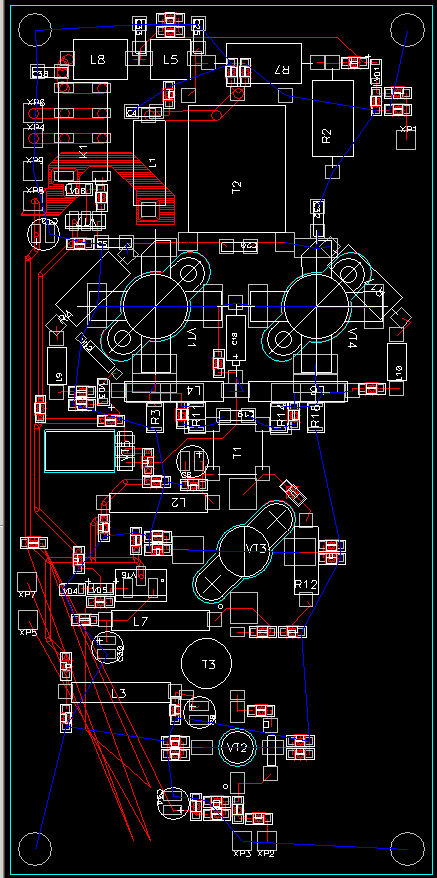

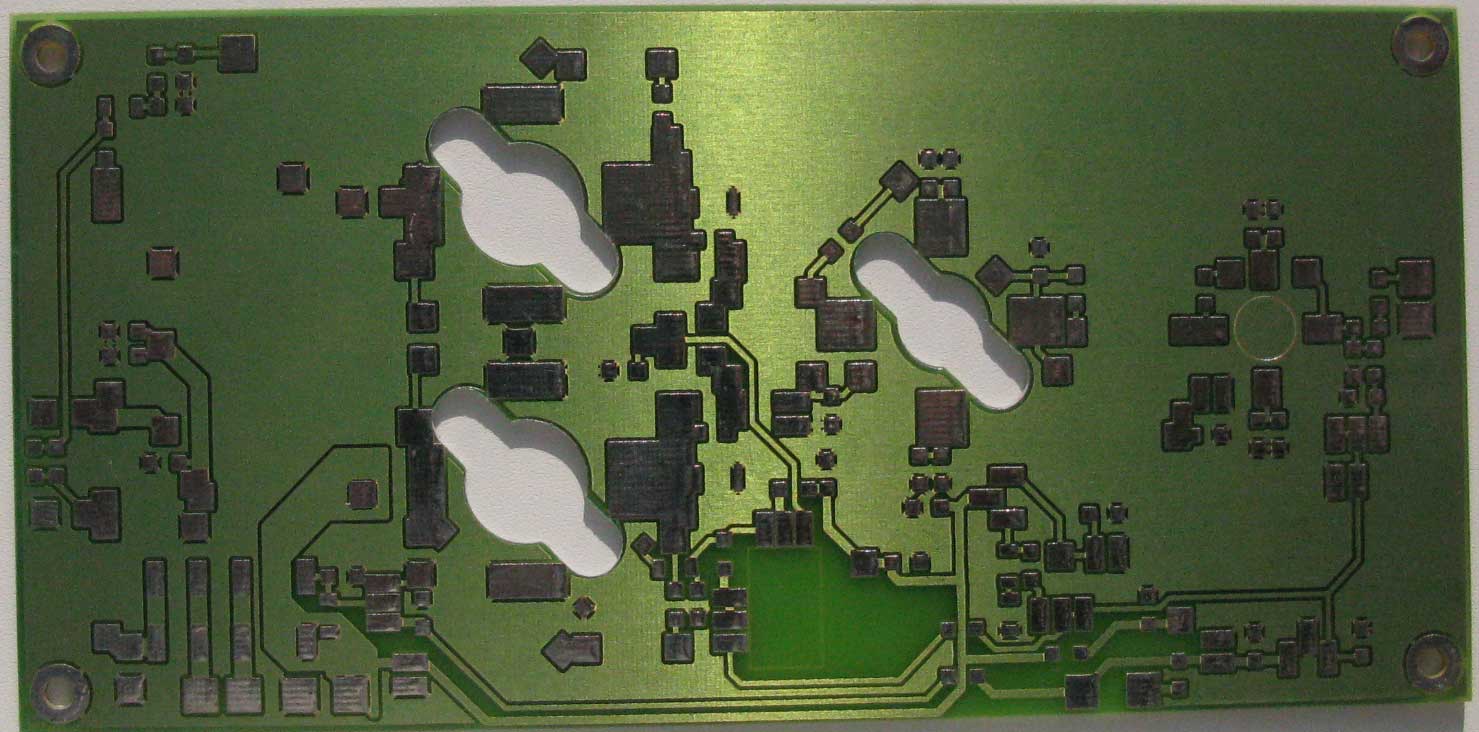

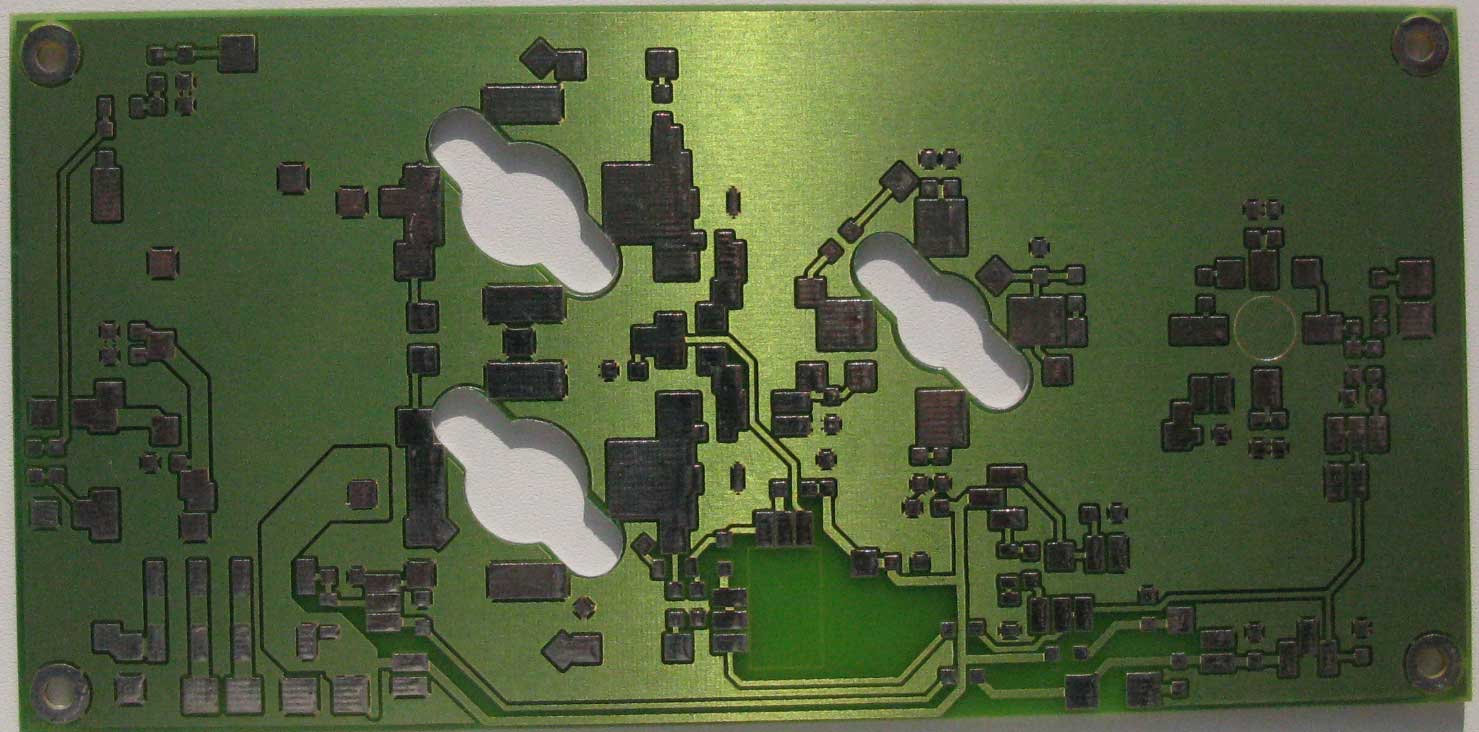

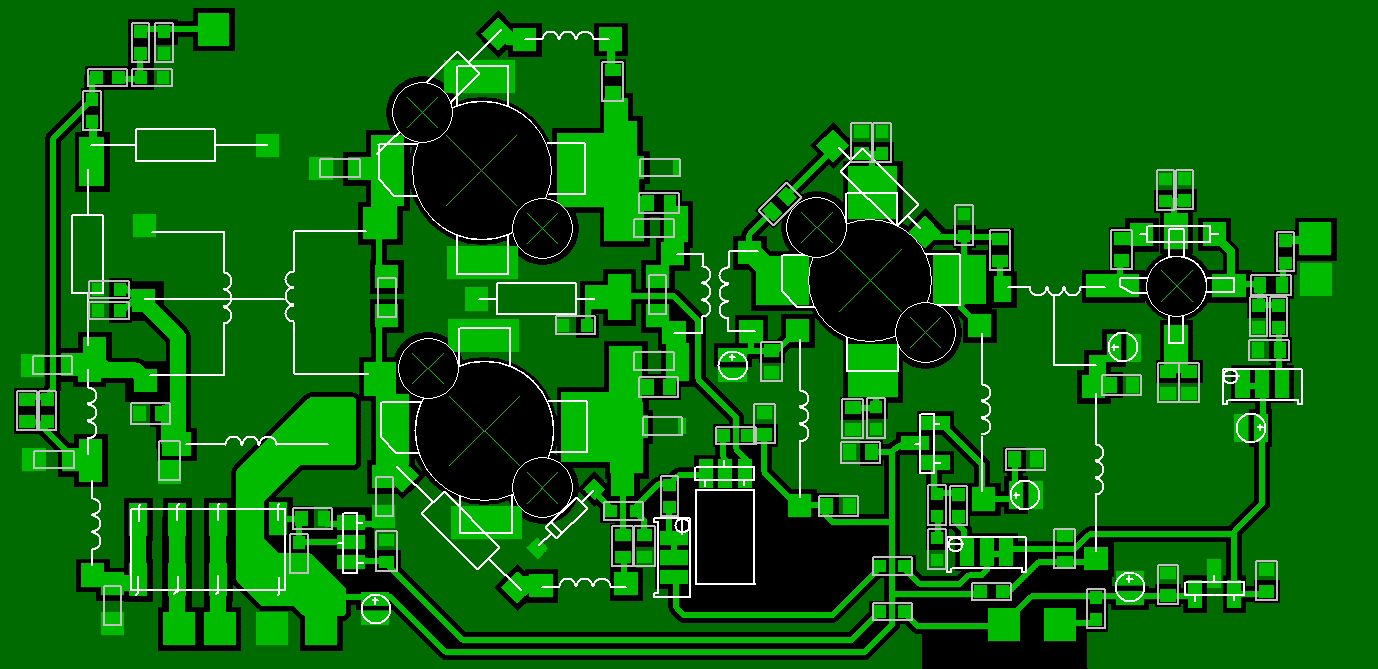

Неа, не поделюсь... Точнее поделюсь вот только такого вида картинками. После твоего запроса несколько попыток осуществлял в поиске конечного рсв файла разводки - вот только такой промежуточный и нахожу, см. картинку на чёрном фоне. Платка то разводилась более года назад - с тех пор ещё несколько десятков тысяч файлов-картинок в компе прибавилось - попробуй ща найди... Сфотографировать плату перпендикулярно - без толку - плата блестит и толка с такого ракурса ноль - см. фотки. Посему - или берём готовую (пока есть - их всего десяток сделал и больше делать не буду), или делаем рукопашно вот с таких эскизов.
Размер платы 175х85мм.

_________________
Aleksandr

Спасибочки Александр.
Плата односторонняя ?
Чтоб не блестела , можно сфотать без вспышки и подобрать освещение.
С уважением Валентин
А может есть возможность сканером сделать фотку ?

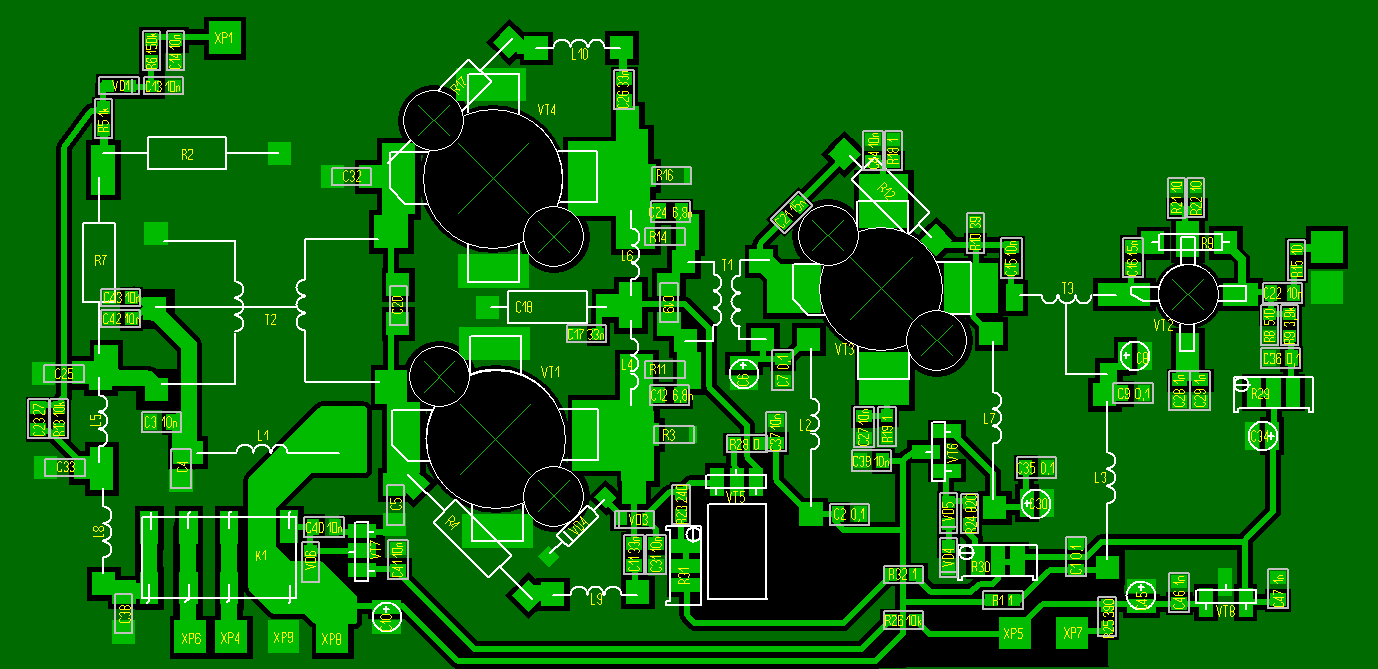

Вот набросал версию, элементы подписаны

В качестве ликбеза - цветные картинки, в которых мало различных цветов, оптимальнее сохранять в GIF формате - в нём значительно мЕньшие объёмы файлов получатся. См. вложение - в пять раз объём файла меньше от твоего в JPG. А в JPG сохраняем фотки на которых много разного цвета.
Т.е. в GIF сохраняем одно-двухцветные картинки, а в JPG много-разноцветно картинки. Можно ещё сохранять и в PNG формате - в нём одноцветные картинки будут иметь ещё меньший объём, нежели в GIF. В PNG объём файла в семь раз меньше от твоего в JPG. Ещё пока не все могут похвалиться безлимитным интернетом - посему нам потребно следить за объёмом выкладываемых файлов.

_________________
Aleksandr

Здравствуйте товарищи амотеры!!! Научите пожалуйста. Приладил усилитель на RD70 к СДР-ке, а он при значении 11 в окошке DRIVE разгоняется до 100Вт. Как лучше сделать, что бы на такую мощность усилитель выходил при номинальной из СДР-ки? А то эксперементировать боюсь, бо транзисторы не 5 копеек стоят.
Дядька Саша знает о чём я. Недавно у него пару клянчил...

Лёша, если что-то не получается, что нужно сделать, помнишь? Вот-вот - почитать мануал оператора. В сетапе PSDR ты можешь какой угодно уровень выходной мощности настроить - хоть при 11 в окошке будет 100Вт на выходе, хоть при 100 в окошке будет 11Вт на выходе. Крути уровень выходного напряжения из звуковой карты + к этому ты можешь настроить выходную мощность индивидуально-независимо на каждом диапазоне. Читай описалово DN-100 - у тебя же теперь не 1Вт "на коленке" СДРка, а 100Вт DN-100!
