По киловаттному усилителю.
Пас в теме - настоящий надёжный 1кВт - "кирпич на ключе" двое суток - за 1,7-1,9k$. Сам куплю (закажу) за эти деньги такой усилитель (и не один), даже без процессорных "мультиков" на панели услителя. Конкретная цена может быть ясна только когда такой усилитель будет готов. В самом первом своём ответе в тему, указал - минимум 2$\1W.

_________________
Aleksandr

Александр, на сколько ориентировочно дороже будет вариант с увеличенным радиатором, с хорошим и терпимым по шуму обдувом,
например улиткой и без ограничения времени TX/RX?

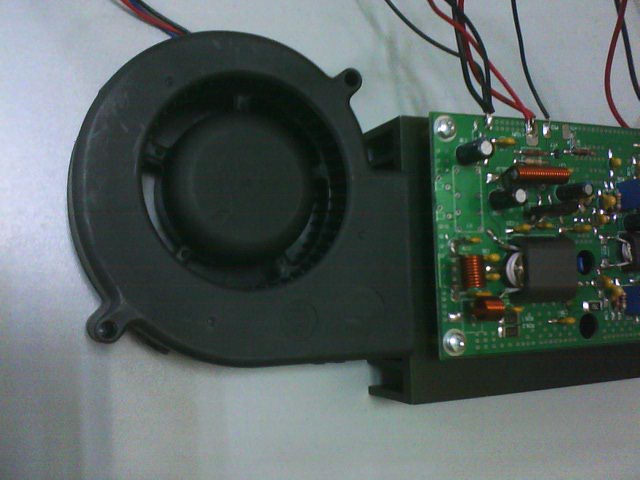

типа как на фото, только существенно помощнее

_________________
Сергей RL3FA

Любой интересующийся темой транзисторных усилителей (да и не только транзисторных) может самостоятельно прикинуть "решение вопроса". Линейный усилитель - это класс АВ, КПД 60%. Т.е. - хочется 1кВт в эфире алё-алё - 400Вт тепла выведи. Для транзисторов на дюралевом радиаторе - нежелательно выше 70 град температуры радиатора. Вот и представь себе каким потоком воздуха нужно обдувать "утюг" мощностью 400Вт, чтобы он не успел нагреться до 70 град. Два решения - поток воздуха или площадь теплоотвода. Обычно решение комплексное - увеличение площади теплоотвода + поток воздуха. Бесконечно наращивать площадь не получится - инерционность теплопроводности - чем тоньше "тело" пластины - тем медленнее тепло по всему теплоотводу. Например, если толщина самой пластины 5мм, то без толку увеличивать площадь рёбер и самой пластины - под транзисторами будет 100град, а края пластины и тем более ребёр холодные. Посему японцы в 1,5кВт усилителе применили полностью медный теплоотвод - теплопроводность меди явно выше, нежели дюраля. Как вариант - дюралевый теплоотвод + медная пластина под транзисторы. Предполагаю, что из-за отсутствия меди под транзисторами в IC-PW1 - иногда и горят транзисторы.
Насколько дороже? Настолько - насколько увеличится площадь радиатора + поток воздуха + размеры корпуса + мощность БП. Если не хочется вообще задумываться о тепловом режиме - смотрим промышленные решения. Для примера - где-то встречал инфо по выпуску аналогичного толку усилителей какой-то севастопольской фирмой. Вес усилителя там около 80кг, стоимость 22000$.
Для RL3FA - вот берём "типа как на фото" и считаем - там предположим 50Вт - умножаем всё на 20. Не забываем, что площадь теплоовода пропорционально не увеличивается - нужно будет бОльший чем в 20 раз теплоотвод - по выше указанной причине - тепловое сопротивление материала. Конечно, можно всё просчитать спецпрограммами, но что с того толку, когда мы привязаны только к тем вариантам, которые предлагает нам рынок - т.е. стандартные дюралевы профили. Мне удавалось найти максимум 20см шириной с высотой ребёр 45-60мм. В кладовке лежит корпус-радиатор от промышленного TV передатчика 250Вт мощностью - там теплоотвод игольчатый на пластине дюраля толщиной 30мм 1300х1000мм с высотой иголок 120мм, диаметром 10мм у основания и 5мм у края иглы. Сам радиатор не обдувался - только два плоских вентилятора на продувку внутренностей корпуса. Не забывать, что для TV не нужен класс АВ! - т.е. тепла меньше выделится.
"Краски не сгущаю" - привожу реалии - инфо для тех, кто в действительности хотел бы транзисторноусилок - один раз купил (сделал), установил и забыл на "всю оставшуюся", что там в том "чёрном ящике" - видя только как 1кВт в антенну...
Для себя решил однозначно - 1кВт - только транзисторы, возможно вот в том ящике от TV передатчика. Повесил его на стену дома на улице как кондиционер и пусть он там себе греется-охлаждается-шумит вентиляторами...

_________________
Aleksandr

Мобильный вариант не интересует, а как стационар я "равняюсь" на базовый агрегат УМ от Р-140.
Больше и тяжелее него, шумнее него, точно не должен получиться обсуждаемый усилитель.
Поставить рядом или выносить из шека УМ каждый решит для себя сам.
У меня стоит в другом помещении и управляется дистанционно
так-же удаленно будет размещен и транзисторный усилок.
Даже "тихая" печка рядом не нужна, а уж жужжащая и подавно.
Александр, вы ж производитель, вам и карты (транзисторы) в руки.
Вам известны максимальные доставаемые размеры радиаторов, сколько ватт
с них можно "сдуть" с медью и без неё, вот и ждем от вас чего можно
максимально добиться в плане соотношения TX/RX.
Если не выходит выдуть 400Вт без ограничения по времени,
то возможно ли например соотношение 1мин/1мин, если да, то за какие деньги.
Ждем от вас конкретных предложений, а желающие, как я теперь
представляю точно наберутся на пробную партию усилков.

_________________
Сергей RL3FA

Из переписки -
Здравствуйте Александр. Можно ли приобрести у Вас медную пластину для транзисторного УМ? На форуме есть информация о продаже, в магазине такого товара нет.

Пока мне не удалось найти изготовителя-поставщика медной пластины в RU по приемлемой цене. Посему отправка будет из UB5F - вес пластины 0,5кг - стоимость пересылки будет сопоставима со стоимостью самой пластины - ориентировочно цена посылки 0,5-1кг немного дороже 20$ - можно посмотреть на сайте УКРпочты. Срок к выполнению - не ранее начала ноября, т.к. сейчас нахожусь в RU6L.

_________________
Aleksandr

Добрый день Александр Юрьевич! Пишу на форум как вы просили. Не к спеху. Информация по ВВ трансформатору от Р/СТ. Р-118. ТТД вторичных обмоток. ТР. однофазный, повидимому первые выпуски АМ(Тлгр.) Р-118, на базе ЗИЛ-157? Михаил. 73!

Всем привет! Я счастливый обладатель DN-600 с транзисторами SD2933. 800 вт с 1,5 кратным запасом!!!!! Хочу управлять с FLEX-3000 или с UR5EQF диапазонами. Может кто-нить поможет??? Буду очень благодарен в пределах разумного. RK6LC - Анатолий.

Скорее всего вопрос по теме пользования флекса-3к следует адресовать его пользователям, т.е. в СДР-ный топик. Управление DN-600 "стандартное" - ничего там "заумного" нет. Главная задача - вывести управляющие сигналы из радио или из софта, как это и будет в случае SDR техники. У меня нет сейчас в наличии флекса-3к - посему нет возможности проверить в PSDR какие функции там заблокированы, а какие активны при запуске варианта софта под Ф-3к. Поэтому следует запускать PSDR и смотреть, что там активно. Ну и почитать мануал операторский на Ф-3к - что там флексы рассказывают по теме управления внешними устройствами.

_________________
Aleksandr

Вам поможет DDUtil через LPT порт.
Смотрите напр. здесь:
http://www.k5fr.com/ddutilwiki/index.php?title=SO2R

Вам поможет DDUtil через LPT порт.
Смотрите напр. здесь:
http://www.k5fr.com/ddutilwiki/index.php?title=SO2R

Уважаемый Александр! (из г. Сумы). Я полез туда, но к сожалению моих мозгов мало. Понимаю как собака, но включить порты не получается.

Из переписки -

раздумываю по поводу небольшого "помощника"... жду премию и день рождения, hi, может хватит )) подскажите пож-ста цена 35т.р. + около 1,5т.р. за пересылку, верно? есть вопрос, у меня антенна хорошо отстроена, ксв не более 1.5-1.6 (да и этого-то нет, билже к 1.2-1.3 всё), смогу без тюнера работать? просто не увидел ручек настройки антенны на нем, как, скажем, на америтроне или акоме... и еще хотелось бы уточнить один нюанс, у меня аппарат ft-857d и k2 обязательно ли кроме антенного кабеля что-то еще подключать между DN-600 и трансиверами? заранее спасибо! 73!

Возможна ли сейчас покупка усилителя? Цена 35000руб.? Условия платежа? Условия и сроки доставки? Есть ли гарантия на усилитель? Дается ли схема? Что делать, если накроются мощные транзисторы? Можно ли усилитель использовать вместе с фирменным автоматическим тюнером?

Стоимость привязана к курсу доллара - т.е. 1200 умножить на текущий курс "продажа". Стоимость пересылки из UB5F в различные области RU колеблется 35-45$. Если усилитель будет высылаться из RU6L - стоимость пересылки - см. сайт ПочтыRU - посылка весом около 12кг.
Усилитель будет работать на любую нагрузку с КСВ не более 2. В усилителе применены "классические" ФНЧ - посему дополнительная фильтрация сигнала не требуется. Т.е. тюнер не будет потребен если КСВ не превышает значения 2. Если КСВ будет выше 2 - сработает защита от превышения КСВ.
Ручек настройки в транзисторных широкополосных усилителях нет. Только лишь переключатель фильтров в зависимости от включенного диапазона в трансивере. Управление которым можно автоматизировать - выведя управление фильтрами из трансивера. Т.е. при переключении диапазона в трансивере автоматически будет переключаться и диапазон в усилителе.
Входное сопротивление усилителя оптимизировано под оптимальную нагрузку трансиверу - КСВ между выходом трансивера и входом усилителя не превышает 1,2 в диапазоне рабочих частот. Т.е. никакие дополнительные согласующие устройства между трансивером и усилителем не нужно использовать. Достаточно кабеля длиной до 2м с двумя разъёмами на концах.

Возможен заказ на усилитель. Ориентировочный срок выполнения - конец ноября-декабрь. Срок может сдвинуться на месяц вперёд. Желательно внимательно ознакомиться с возможными вариантами комплектации усилителя - инфо по Е-майл вложением. Принять решение о выборе варианта комплектации и сообщить на Е-майл дополнительно. Цена - эквивалент 1200USD (или 1400USD в умощнённом варианте) в национальной валюте по курсу "продажа". Оплата - в рублях или гривнах. Предоплата по мере готовности заказа - т.е. либо же полная предоплата сразу после договорённости, либо же по мере готовности перед отправкой усилителя. Доставка - почта. Гарантия - т.к. мощные транзисторные усилители пока ещё для радистов большая диковинка - "пестаемся" с пользователями этого чуда пока не "утрясутся" все возникающие вопросы. Т.е. все вопросы по пользованию усилителя решаются в возникающе-текущем режиме. Из опыта пользования DN-600 - один случай - вышел из строя по непонятным причинам один транзистор из четвёрки - заменена бесплатно вся четвёрка. Второй случай - после намеренного отключения защиты OUT (постоянно срабатывала защита OUT - незаметно пропадал контакт в коммутаторе антенн - на 100Вт контакт сохранялся, при 500Вт видимо разогревался и пропадал) вышли из строя два транзистора - заменена вся четвёрка за деньги по обоюдному согласию сторон. Схемы приложены на компакт-диске к усилителю. Использовать можно с любым тюнером. Главное требование - не превышать значения КСВ при котором срабатывает защита OUT.

Инфо для новичков - весь октябрь и предположительно более половины ноября буду находиться в RU6L.

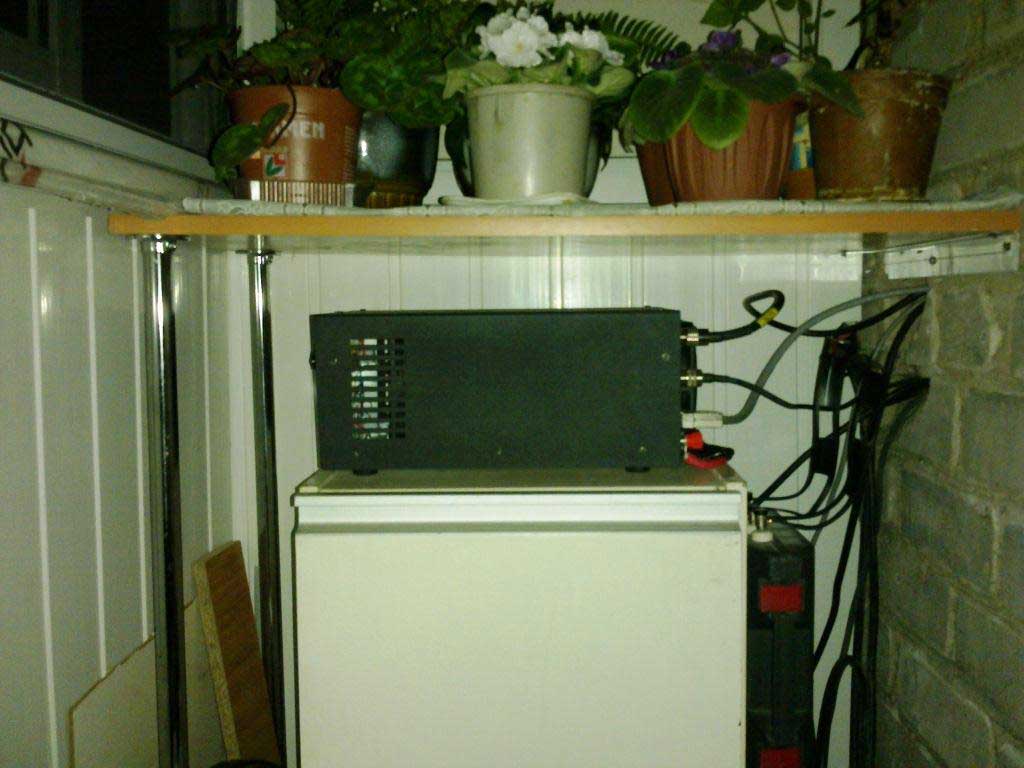

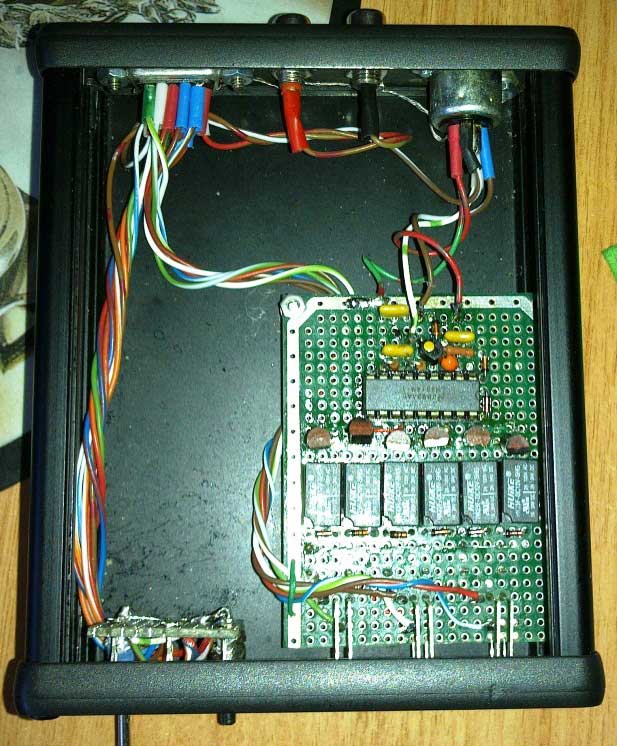

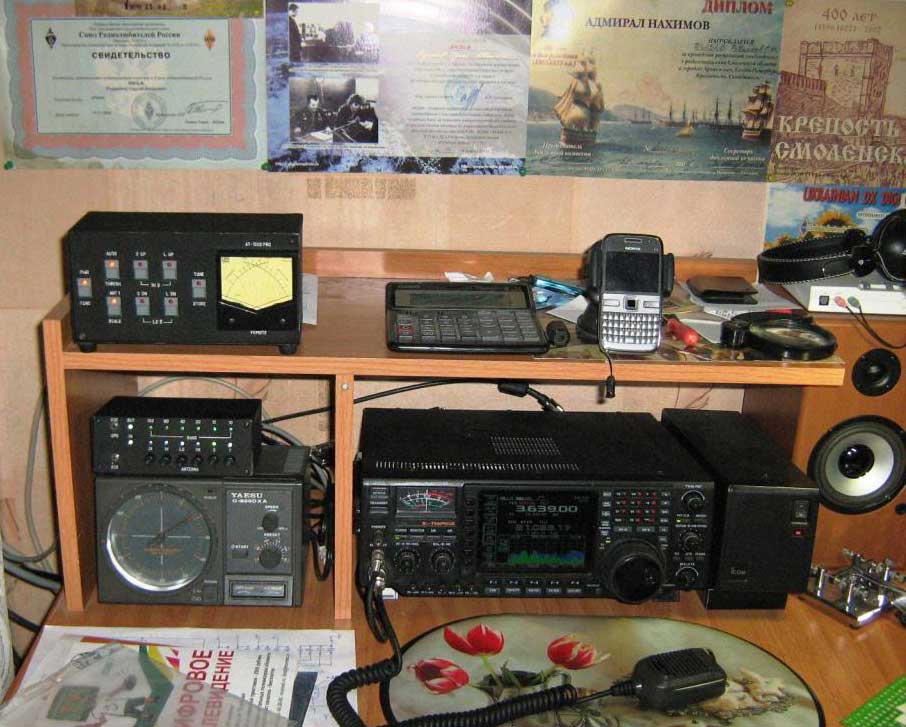

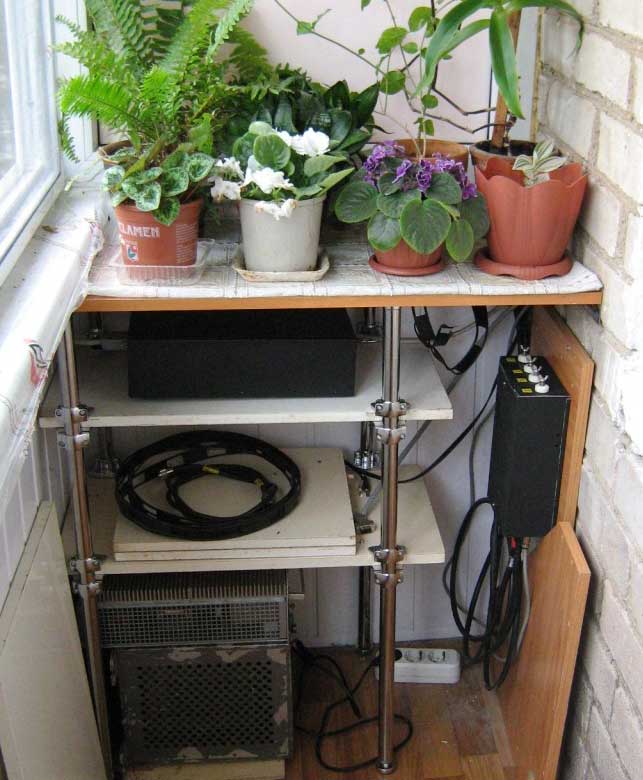

Ниже фото применения умощнённой версии усилителя DN-600 в автономном режиме. Это вариант усилителя без БП внутри - применяется внешний БП 50В 40А от серверной стойки. Усилитель расположен на балконе, т.к. используется для работы в тестах в цифровых видах излучения. В связи с жестким режимом эксплуатации увеличен поток воздуха через корпус усилителя. В качестве антенного тюнера применяется автомат от LDG Electronics AT-1000PRO. Для управления переключением ФНЧ усилителя на макетке спаян коммутатор сигналов из IC-756PROIII.

_________________
Aleksandr

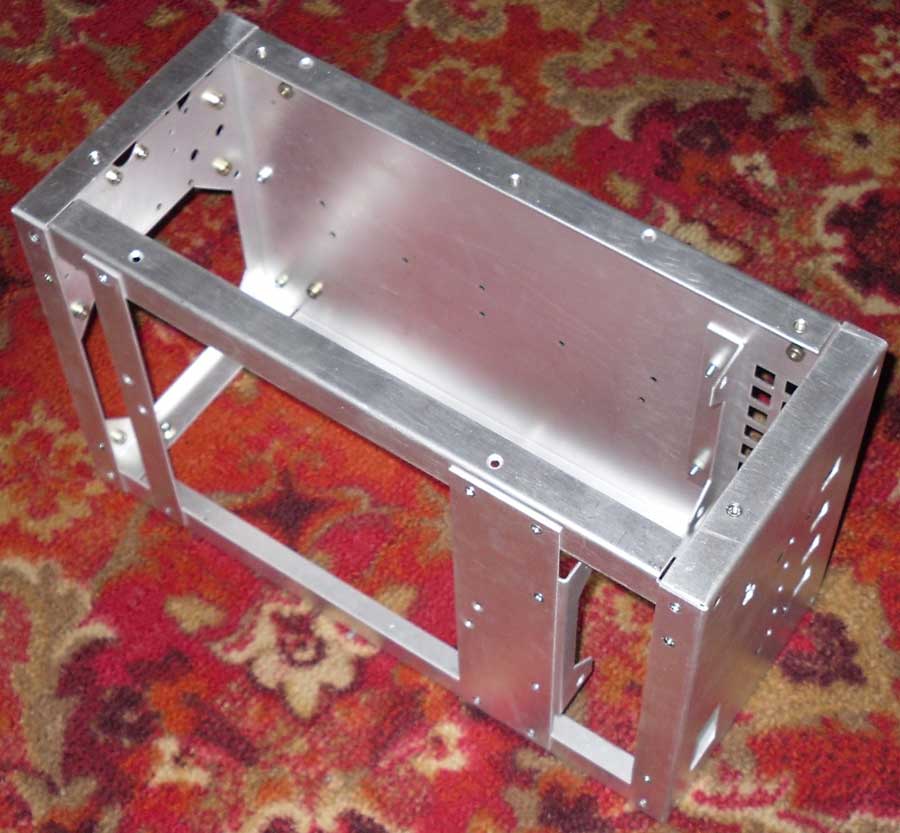

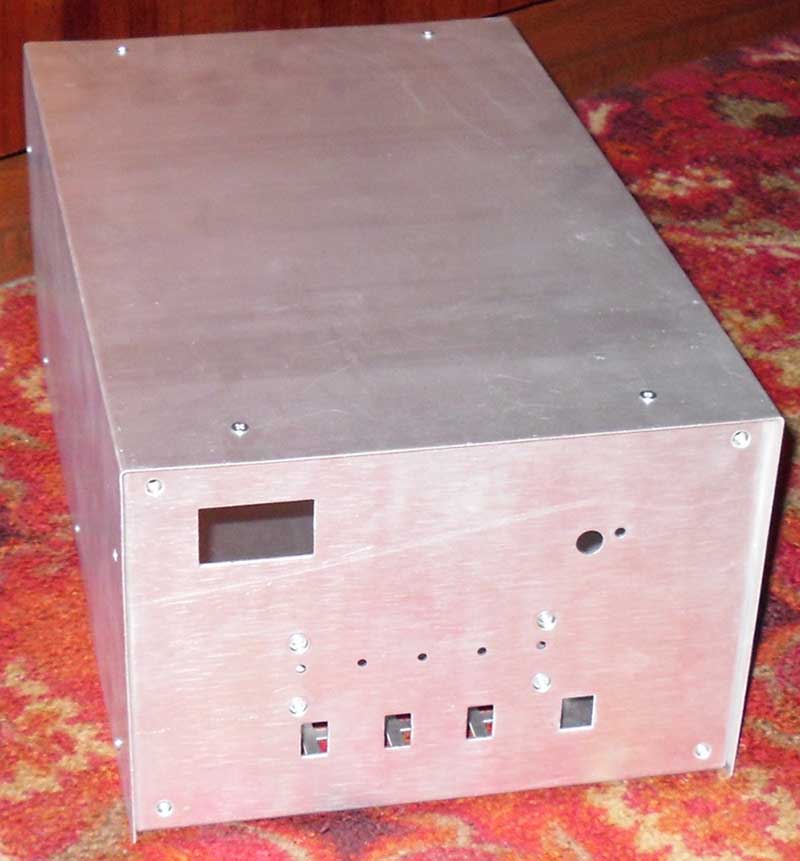

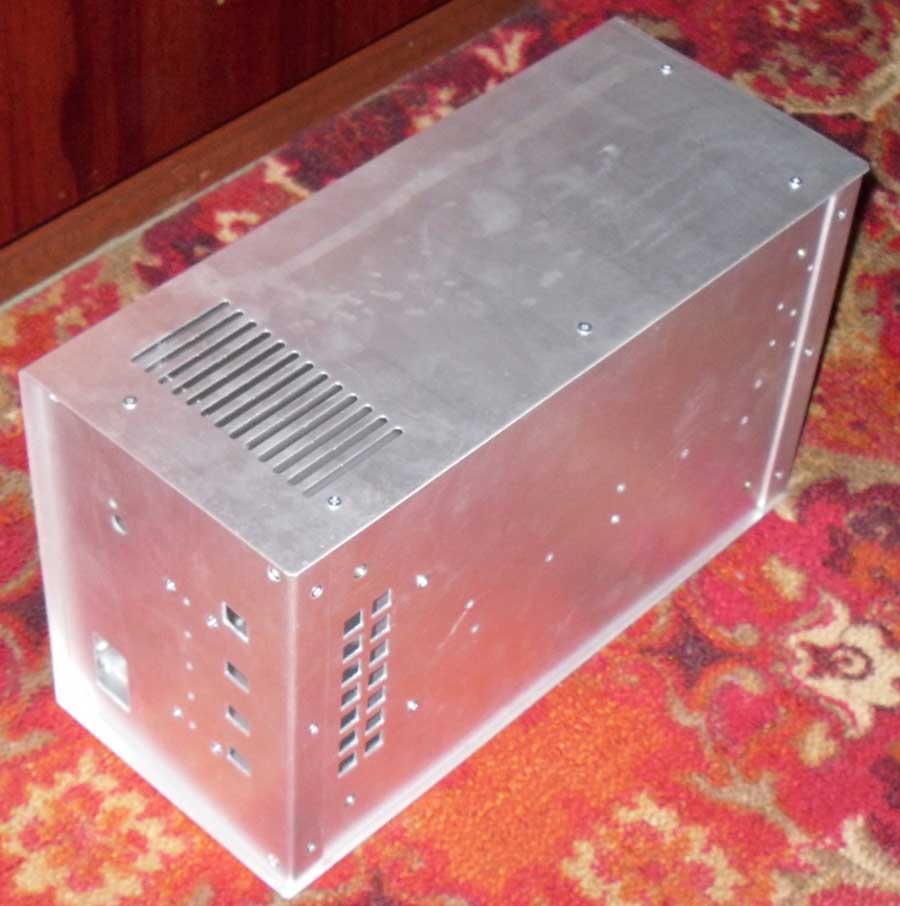

Вниманию рискнувших на постройку мощного транзисторного усилителя. В RU6L есть в наличии два корпуса - вариант усилителя без БП внутри корпуса. Фото такой версии усилителя и модели его корпуса - см. 7-ую страничку этого топика, прямая ссылка => viewtopic.php?f=4&t=51&start=90 и предыдущее сообщение с картинками.
Один корпус из стали с цинкованием, второй корпус из дюраля с электрохимической обработкой металла - отпечатки пальцев на металле после такой обработки не остаются.

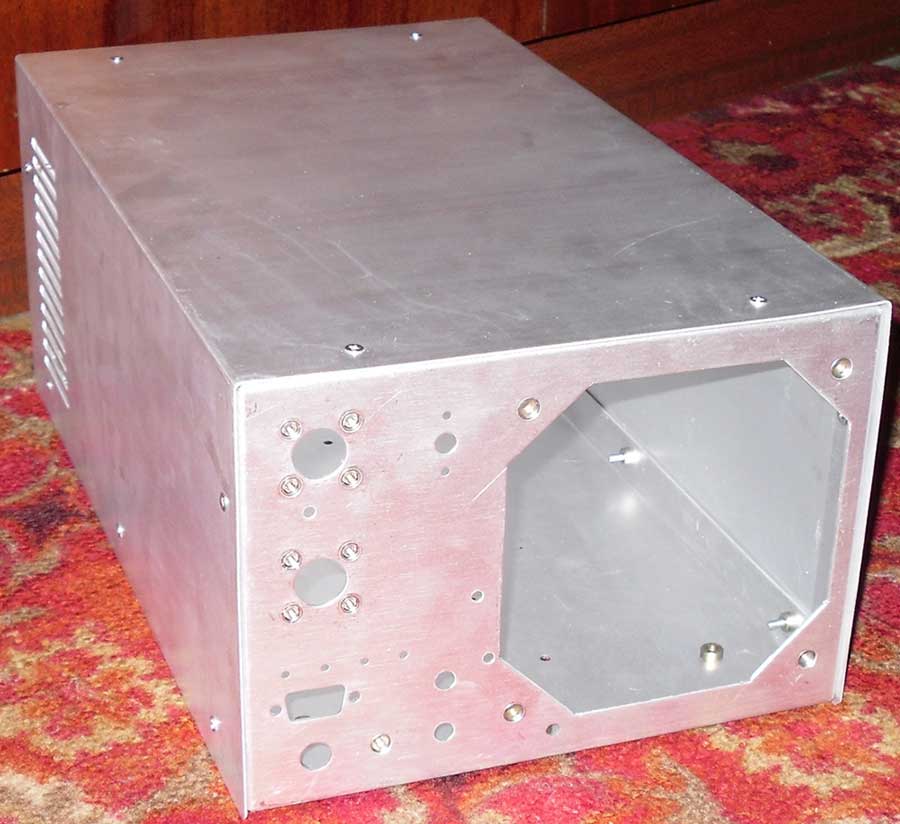

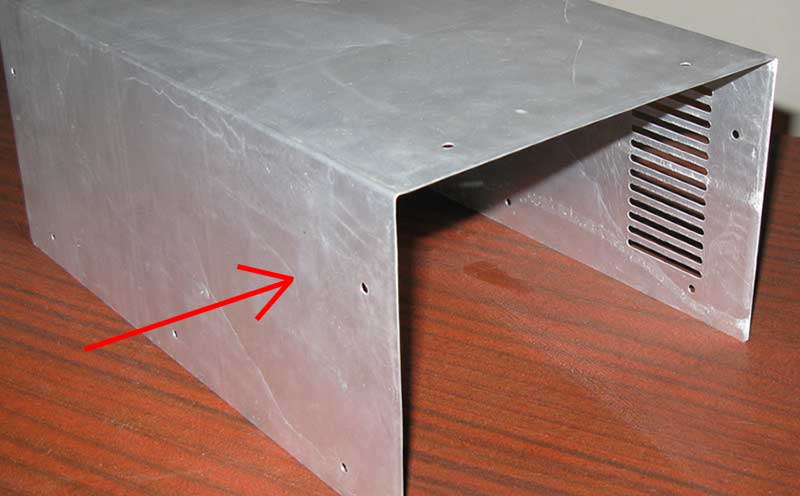

Допущен "хомут" - не прорезаны жалюзи забора воздуха в стенке крышки слева - см. ниже фото. Лицевая панель пока не изготавливалась.
Цена вопроса - стальной корпус 1400р, дюралевый 2500р. Отправка из RU6L - стоимость пересылки оговаривается отдельно.

_________________
Aleksandr

Александр здравствуйте. Нужен усилитель 600 ватт с кирпичем на ключе на сутки. Шум не больше ,чем от PW-1 . Реально ? Готов заказть. С уважением Victor 73 !

Всё реально, но.... внимательнее почитайте предыдущее словоблудие в ту тему... Обратите внимание на вес промышленного усилителя аналогичного толка. Ну и цена...

_________________
Aleksandr

Ок ! Все понятно. Спасибо .
