По измерителю КСВ. Если "что-то не получается" - почитать первоисточник =>
ССЫЛКАЕсли всё правильно сделано - работать будет и без тех светодиодов.

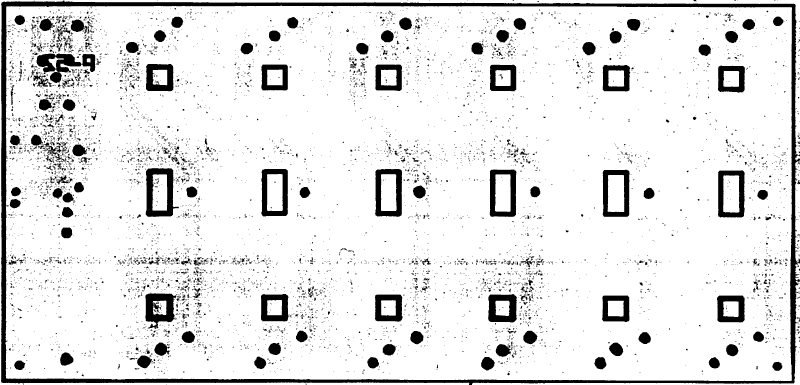

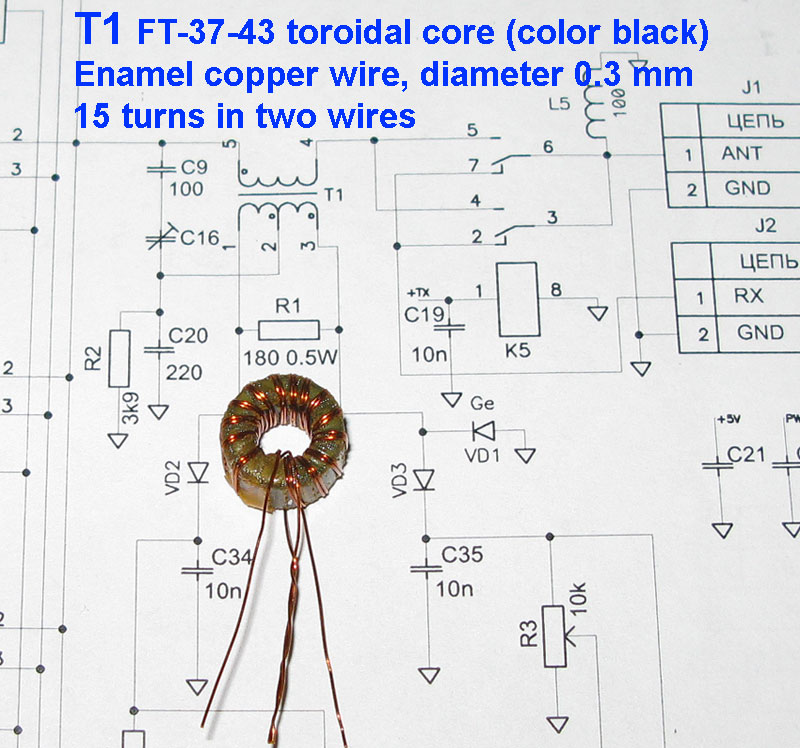

Если - "погоду" - вероятнее всего (при правильном монтаже-изготовлении) придётся поменять местами выводы трансформатора. По схеме - меняем местами №№ 1-3. При условии, что коммутация выводов исходно выполнена правильно - т.е. "классика" - начало одной обмотки соединенная с концом второй - это средний вывод №2. На схеме показана коммутация выводов Т1. На CD инфо по коммутации выводов этого трансформатора есть - сюда выкладываю те картинки.

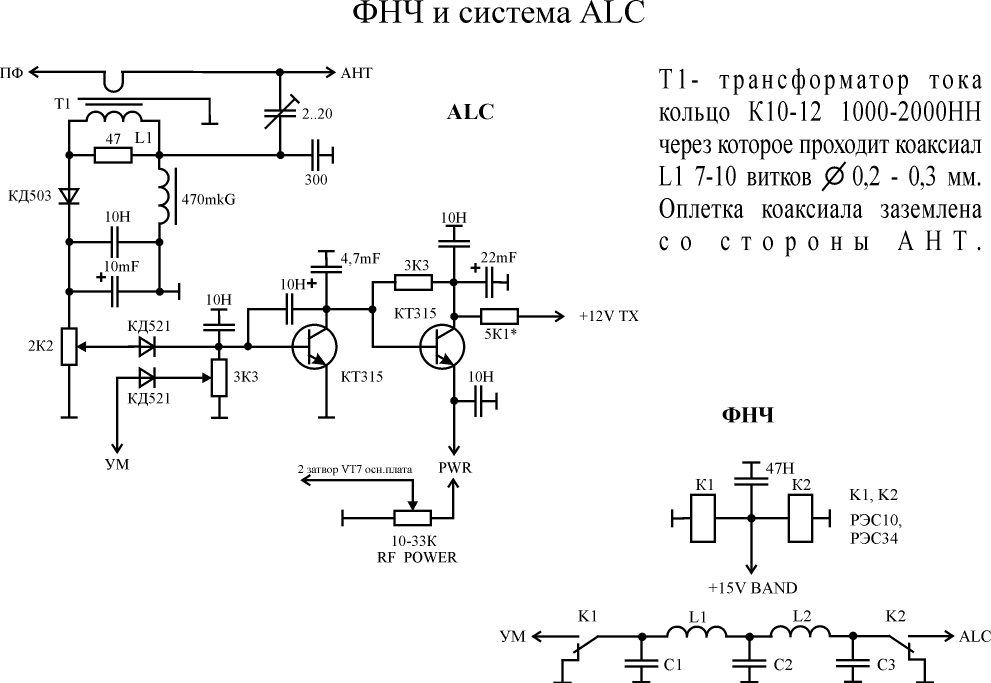

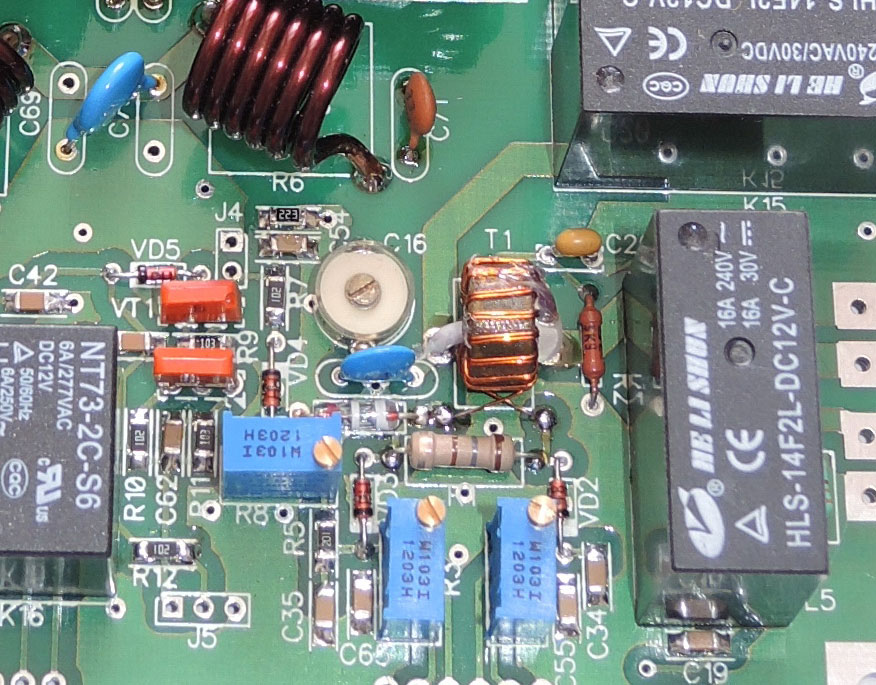

Не факт, что выводы №№ 1-3 получатся обязательно перекрещенными как на фото LPF600. Будет зависеть в какую "сторону" намотаны обмотки транса.

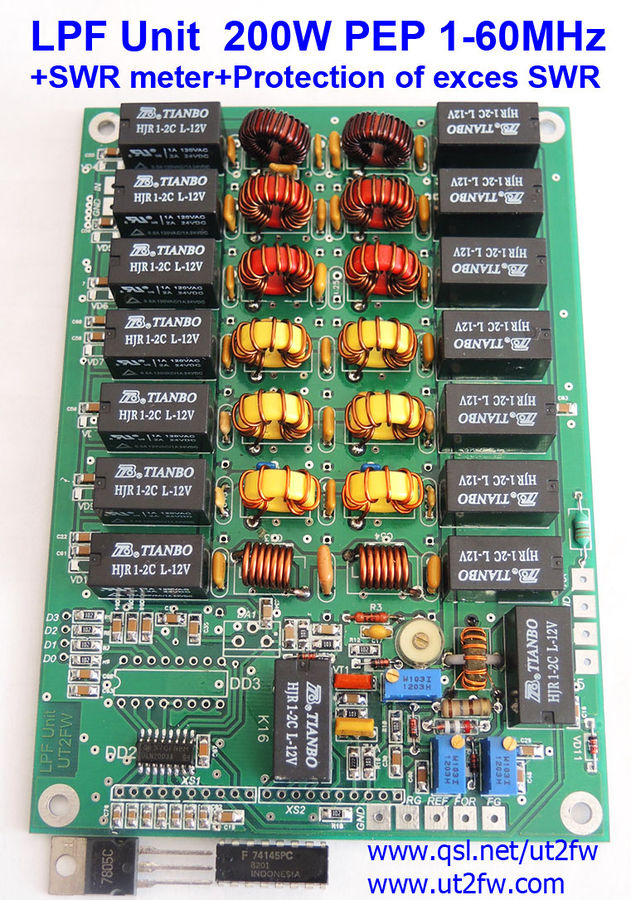

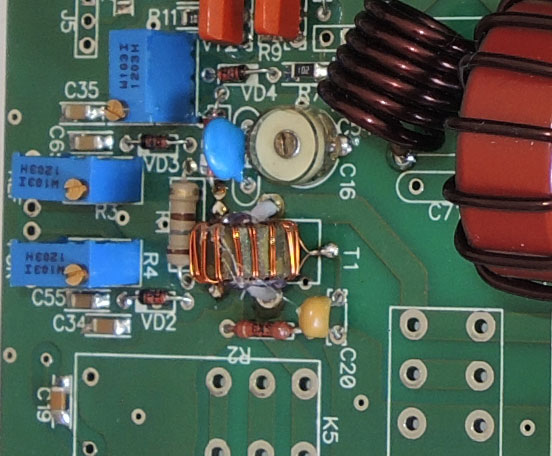

Если такой КСВ-метр делаю от случая к случаю, т.е. трансформатор мотается под одну плату (а не партия трансформаторов, когда все они делаются единообразно) - исходно запаиваю выводы №№1-3 перекрест, как на фото. Т.к. могу намотать те 15 витков в любую сторону... Если "не угадал" - тогда длины выводов будет достаточно, чтобы перепаять их по "прямой" - как на четвертой фото - LPF100.
