 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 06 окт 2011, 19:33
Не в сети
Частый посетитель

Зарегистрирован: 22 сен 2011, 17:25
Сообщения: 19
Откуда: Сыктывкар
Позывной: R9XAF
Имя: Игорь
Мужчины, здравствуйте.

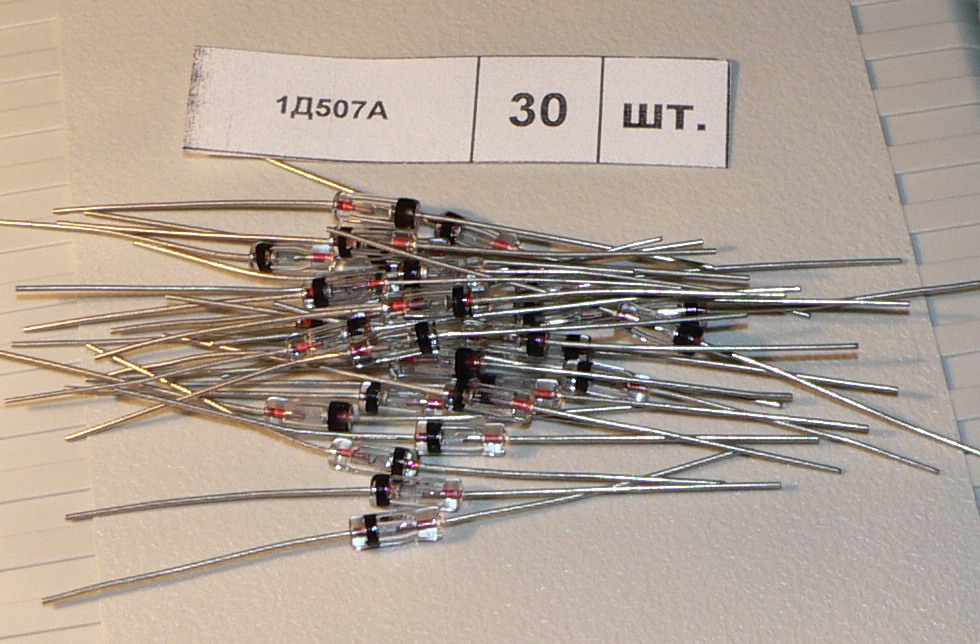

Вот сегодня прислали немного диодиков. Таких раньше не видел, не в справочнике, не в интернете 1Д507 в таком корпусе не нашел.

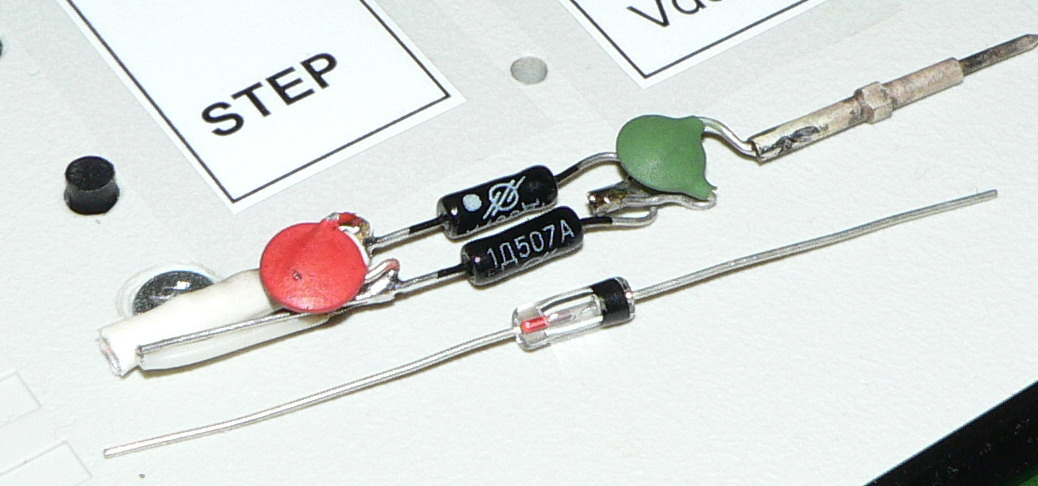

На втором фото он рядом с нормальным диодом.
Что-то гложат меня сомнения, то ли мне прислали? Бывают 1Д507 в таком корпусе?


Вложения:


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 06 окт 2011, 21:32
Не в сети
Освоившийся

Зарегистрирован: 22 дек 2007, 18:59
Сообщения: 27
Откуда: latvija
Да , бывают. Сам такие пользовал. Промерьте тестером те и другие, сравните.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 07 окт 2011, 06:05
Не в сети
Частый посетитель

Зарегистрирован: 22 сен 2011, 17:25
Сообщения: 19
Откуда: Сыктывкар
Позывной: R9XAF
Имя: Игорь
yl2grc писал(а):
Да , бывают. Сам такие пользовал. Промерьте тестером те и другие, сравните.

Спасибо, успокоили. Буду подбирать.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 11 окт 2011, 15:17
Не в сети
Присоединившийся

Зарегистрирован: 11 окт 2011, 14:58
Сообщения: 8
Позывной: ut5eds
Имя: Вячеслав
Где взять прошивку для PIC-контролера АА. Буду очень признателен за помощь.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 12 окт 2011, 06:36
Не в сети
Частый посетитель

Зарегистрирован: 22 сен 2011, 17:25
Сообщения: 19
Откуда: Сыктывкар
Позывной: R9XAF
Имя: Игорь
Вячеслав писал(а):
Где взять прошивку для PIC-контролера АА. Буду очень признателен за помощь.

Прошивки были на форуме cqham.ru, но большая и полезная тема "Господа, антенный анализатор" недавно бесследно исчезла.
Вячеслав, если Вы уже собрали анализатор, промерьте, пожалуйста, пост. напряжения на выводах транзисторов. Что-то у меня BRF96s сильно греется, точнее грелся. Я вчера разобрал плату, сегодня почищу и буду паять вручную, после китайской паяльной пасты много грязи и коротышей было под элементами.
Прошивку я использовал эту (пристегнул архив), она кем-то доработана для вывода данных в компьютер через COM-порт.
В архиве исходник и прошивки под разные кварцевые генераторы:
AA-06t-660.hex - 66 MHz
AA-06t-667.hex - 66.667 MHz
AA-06t-750.hex - 75 MHz
AA-06t-800.hex - 80 MHz

Вопрос ко всем, как правильно подобрать диоды, при каком токе мерить на них напряжение? Mastech MY67 мерит при 25 мкА, не маловато?


Вложения:
!!!_AA_06t.zip [38.49 КБ]
Скачиваний: 629


Последний раз редактировалось macgot 13 окт 2011, 06:14, всего редактировалось 1 раз.
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 12 окт 2011, 13:56
Не в сети
Освоившийся

Зарегистрирован: 22 дек 2007, 18:59
Сообщения: 27
Откуда: latvija
Рекомендуют подбирпть диоды на стенде, где можно задавать ток. Но можно и тестером, в трёх точках. Сначала на одном пределе, потом уже отобранные на другом, и наконец на третьем. Сам так подбирал.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 12 окт 2011, 14:02
Не в сети
Частый посетитель

Зарегистрирован: 22 сен 2011, 17:25
Сообщения: 19
Откуда: Сыктывкар
Позывной: R9XAF
Имя: Игорь
yl2grc писал(а):
Рекомендуют подбирпть диоды на стенде, где можно задавать ток.

Вот и интересуют токи этих трех точек. А стенд (генератор тока) собрать на двух транзисторах не проблема. В статье про подбор диодов для смесителей подбирают при 120 мкА и 1мА.
Помнится, Александр Юрьевич в каком-то форуме писал, что при помощи R51,R52,R53 смещается характеристика диодов из нелинейной зоны (могу ошибаться), т.е. ,наверное, мой подбор при 35 мкА не имел смысла?


Вложения:
59____.rar [323.3 КБ]
Скачиваний: 509
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 12 окт 2011, 22:04
Не в сети
Частый посетитель

Зарегистрирован: 06 авг 2009, 22:39
Сообщения: 11
Позывной: ur7ma
Имя: Владимир
to macgot

Скажите пожалуйста, под какие кварцевые генераторы выложенные вами прошивки ?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 13 окт 2011, 06:09
Не в сети
Частый посетитель

Зарегистрирован: 22 сен 2011, 17:25
Сообщения: 19
Откуда: Сыктывкар
Позывной: R9XAF
Имя: Игорь
vgb писал(а):
под какие кварцевые генераторы выложенные вами прошивки ?

AA-06t-660.hex - 66 MHz
AA-06t-667.hex - 66.667 MHz
AA-06t-750.hex - 75 MHz
AA-06t-800.hex - 80 MHz


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 13 окт 2011, 10:42
Не в сети
Частый посетитель

Зарегистрирован: 06 авг 2009, 22:39
Сообщения: 11
Позывной: ur7ma
Имя: Владимир
macgot

Спасибо большое.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 19 окт 2011, 21:50
Не в сети
Присоединившийся

Зарегистрирован: 11 окт 2011, 14:58
Сообщения: 8
Позывной: ut5eds
Имя: Вячеслав
Vi показывает 022 а не 1022. В чем причина? Активное сопротивление меряет правильно.
Признателен за помощь.

Вячеслав.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 20 окт 2011, 03:56
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Вячеслав писал(а):
Vi показывает 022 а не 1022. В чем причина? Активное сопротивление меряет правильно. Признателен за помощь. Вячеслав.
Нет ВЧ Vi. После замера той "верёвки" статика "навела порядки" в ШПУ анализатора.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 22 окт 2011, 13:00
Не в сети
Присоединившийся

Зарегистрирован: 11 окт 2011, 14:58
Сообщения: 8
Позывной: ut5eds
Имя: Вячеслав
А есть эпюры осциолограмм или режимы транзисторов ШПУ и микросхемы генератора?
Признателен за помощь.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 25 окт 2011, 08:36
Не в сети
Присоединившийся

Зарегистрирован: 11 окт 2011, 14:58
Сообщения: 8
Позывной: ut5eds
Имя: Вячеслав
На 14 выводе DDS присутствует синусоидальный сигнал неравномерной амплитуды примерно 5мВ и усредненной
частотой 79,8872 МНz.Измерение призводил осцилографом DS1102E.

Вячеслав


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 25 окт 2011, 11:57
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238

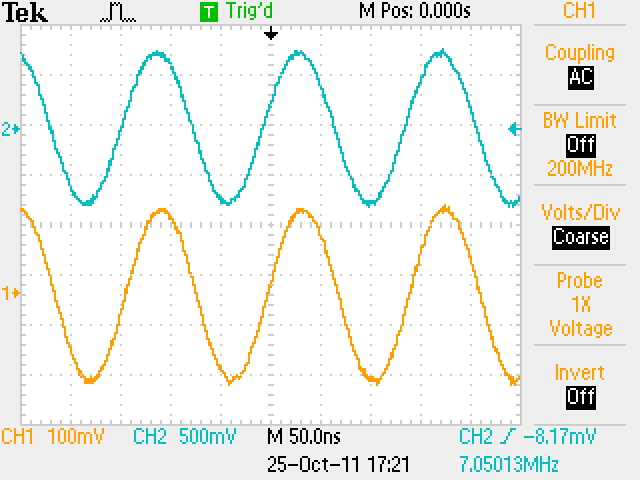

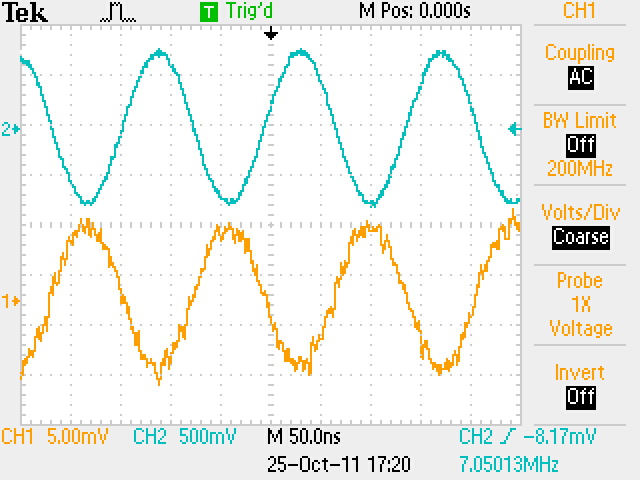

Вот снял осциллограммы в некоторых точках. Синий луч выход прибора на 50-ти Омах. Желтый луч на первой картинке показывает сигнал на базе, а на второй картинке на коллекторе транзистора BF (уж забыл его название). Не забывайте что на первый канал сигналы подаются через пробник, поэтому показания нужно умножить на 10 (забыл сказать осциллографу, что пробник с делением на 10).
Юрий.
P.S. Пока прибор открыт, может кого то и другие точки интересуют?


Вложения:
