 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 28 авг 2014, 03:46
Не в сети
Присоединившийся

Зарегистрирован: 10 авг 2008, 15:16
Сообщения: 3
Откалибровал, измеряет единицы ом, спасибо.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 04 янв 2015, 17:39
Не в сети
Присоединившийся

Зарегистрирован: 04 янв 2015, 17:06
Сообщения: 4
Позывной: EU2TT
Имя: Руслан
Здравствуйте, знатоки и любители ;)
Допаял свой АА, есть пара вопросов, вдруг кто знает ответ, подскажите, pse ;)
Запитал от 12В аккумулятора, 10 вольт получаю через понижающий конвертер на LM2596, 5В получаю через 78F05. Кренка греется, нужно радиатор вешать.
Знаю, что DDS имеют свойство греться, поэтому:
1. какая температура DDS-ки считается нормальной? Жутко греется DDS, пальцу больно. Я боюсь дольше 30 секунд держать аппарат включенным. Остальные элементы в норме.
2. АА потребляет 350 мА, подсветка не отключается, т.к. индикатор инверсный, черный фон, зеленые буквы. Когда подсветка была максимальная, жрал 360 мА, я ему аппетит слегка ослабил.
3. Не калибровал. Боюсь за DDS, мало ли, сдохнет от перегрева - процесс калибровки длительный?

UPD. Выпаял полевик. Ничего не изменилось. Впаял вместо КП103 переменник 10к. При любом положении движка ничего не меняется - несколько секунд и нагрев AD9835...


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 10 янв 2015, 22:40
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 15 окт 2008, 15:42
Сообщения: 125
Руслан, здравствуйте. Думается, что с ДДС-кой Вы что то не то делаете ( Я собирал почти все модификации АА
и ДДС ни в одном из вариантов настолько сильно она не грелась, да и не должна.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 11 янв 2015, 12:30
Не в сети
Присоединившийся

Зарегистрирован: 04 янв 2015, 17:06
Сообщения: 4
Позывной: EU2TT
Имя: Руслан
Алексей RN6LEA писал(а):
Думается, что с ДДС-кой Вы что то не то делаете ( Я собирал почти все модификации АА
и ДДС ни в одном из вариантов настолько сильно она не грелась, да и не должна.

Здравствуйте, спасибо за ответ. Я предполагаю, что не должна греться, т.к. в SW-2013 не греются, но в чем дело - понять не могу, опыта маловато. Паял аккуратно, соплей нет, непропаев тоже, может что-то в окружении, но что - не знаю. Индуктивности нашел 0,68 мкГ, может в них дело и нужно 0,8-0,9, как Александр писал? Попробую еще раз конденсаторы перепаять, бывают замыкания. Куда еще можно рыть? :)

UPD. Победил. Дело было не в бобине :) Причина - впаял DDS-ку с переворотом корпуса на 180 градусов. Просто неправильно определил ключ, ориентируясь на фото с диска UT2FW, думал, что он обозначен белым треугольником ;) А потом посмотрел на фото такого же АА, сделанного из такого же набора и понял, в чем дело - там треугольник был с другой стороны и был виден кругляш на корпусе. Выпаял феном, впаял кругляшом как надо и всё пошло.

Итог: Ток потребления прибора с неотключаемой подсветкой 167 мА. Осталось выставить выходное напряжение и откалибровать. Ждите новых вопросов ;-))


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 25 янв 2015, 23:58
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 15 окт 2008, 15:42
Сообщения: 125
Ну вот... У нас связистов есть 2 вида неисправностей. Есть контакт там где не нужно, нет контакта там где нужно ))
Удачи в настройке ;-)


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 27 янв 2015, 23:18
Не в сети
Присоединившийся

Зарегистрирован: 04 янв 2015, 17:06
Сообщения: 4
Позывной: EU2TT
Имя: Руслан
Алексей RN6LEA писал(а):
Ну вот... У нас связистов есть 2 вида неисправностей. Есть контакт там где не нужно, нет контакта там где нужно ))
Удачи в настройке ;-)
Спасибо! Настройка прошла без замечаний. ro-3 Вопросов не будет. :-)
На днях попробую поставить антенну "по-правильному" ro-19


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 04 фев 2015, 15:24
Не в сети

Зарегистрирован: 04 фев 2015, 15:18
Сообщения: 2
Позывной: UV5EUT
Имя: Maxim
Здравствуйте!

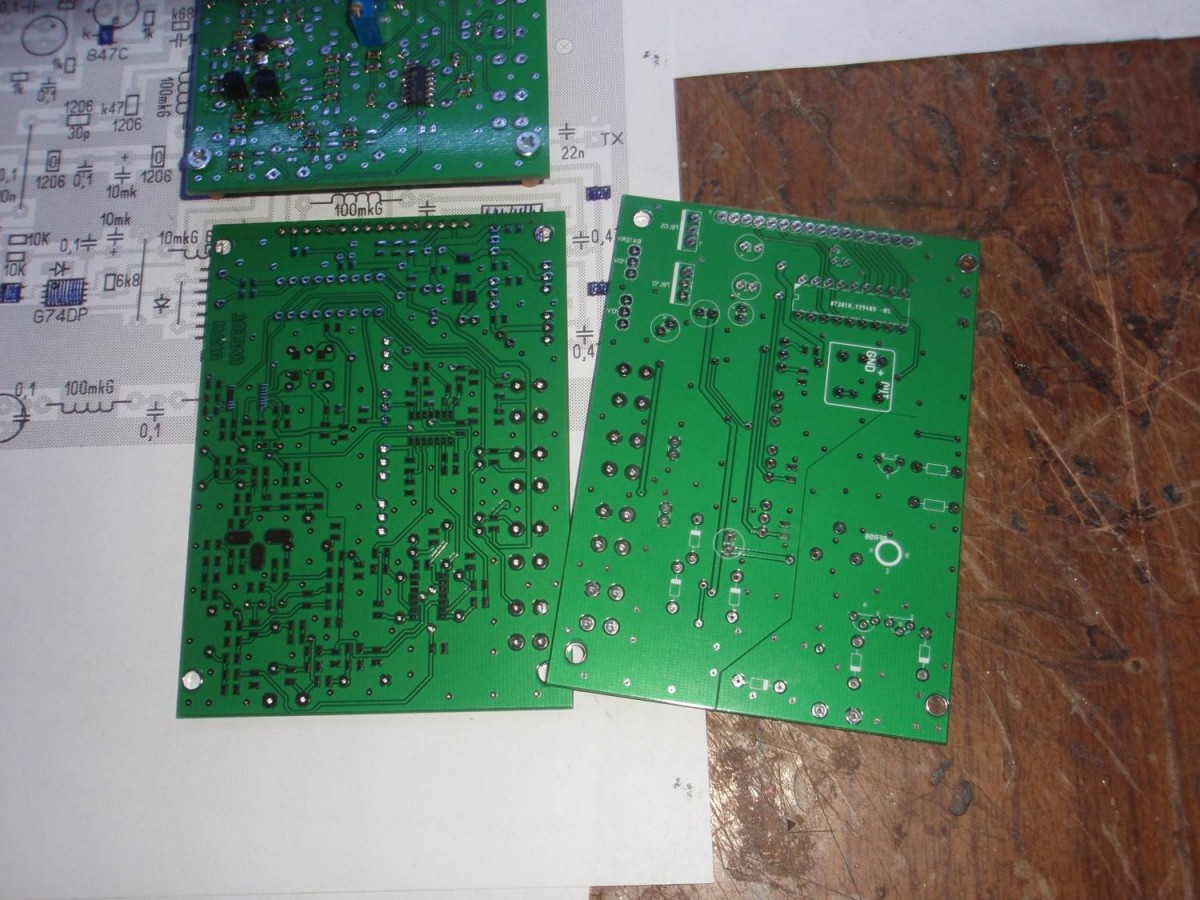

Если есть желающие.... пожалуйста.


Вложения:


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 08 фев 2015, 17:15
Не в сети
Присоединившийся

Зарегистрирован: 08 фев 2015, 17:12
Сообщения: 3
Позывной: нет
Имя: Сергей
Maximsim писал(а):
Здравствуйте!
Если есть желающие.... пожалуйста.

Здравствуйте! Желающие есть! Как купить?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 08 фев 2015, 17:29
Не в сети
Присоединившийся

Зарегистрирован: 08 фев 2015, 17:12
Сообщения: 3
Позывной: нет
Имя: Сергей
А кто нибудь из России продает платы АА ??? Любые, на смд или на обычных деталях.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 08 фев 2015, 17:30
Не в сети

Зарегистрирован: 04 фев 2015, 15:18
Сообщения: 2
Позывной: UV5EUT
Имя: Maxim
Платы находятся в Украине...
обращаться в личку


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 08 фев 2015, 17:35
Не в сети
Присоединившийся

Зарегистрирован: 08 фев 2015, 17:12
Сообщения: 3
Позывной: нет
Имя: Сергей
Maximsim писал(а):
Платы находятся в Украине...
обращаться в личку

То есть, в России их вообще ни кто не продает?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: АА для самоделкопаяльщиков
СообщениеДобавлено: 09 дек 2015, 16:42
Не в сети

Зарегистрирован: 08 дек 2015, 20:13
Сообщения: 1
Позывной: RW9ULP
Имя: Антон
SergeyL писал(а):
Maximsim писал(а):
Платы находятся в Украине...
обращаться в личку

То есть, в России их вообще ни кто не продает?


Сергей, и другие самоделкопаяльщики АА из России, недавно (18 ноября 2015) заказал 2е платы у Максима и на днях получил на почте в Новокузнецке.
Доставка обошлась в 250руб (на наши деньги).
Немного пришлось помучиться с переводом денег в Приват банк, но все получилось.
Максим сказал, что у него осталось еще две платы АА.

Удачи!


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки
СообщениеДобавлено: 03 янв 2017, 20:20
Не в сети

Зарегистрирован: 19 июл 2011, 17:53
Сообщения: 2
Позывной: ur5fex
Имя: Рома
Здравствуйте Александр! Проблема с антенным анализатором DN-AA, не вытягивается параметр V50 максимальное выводимое значение 26. Помогите решить проблему. Роман.
