ut0el писал(а):

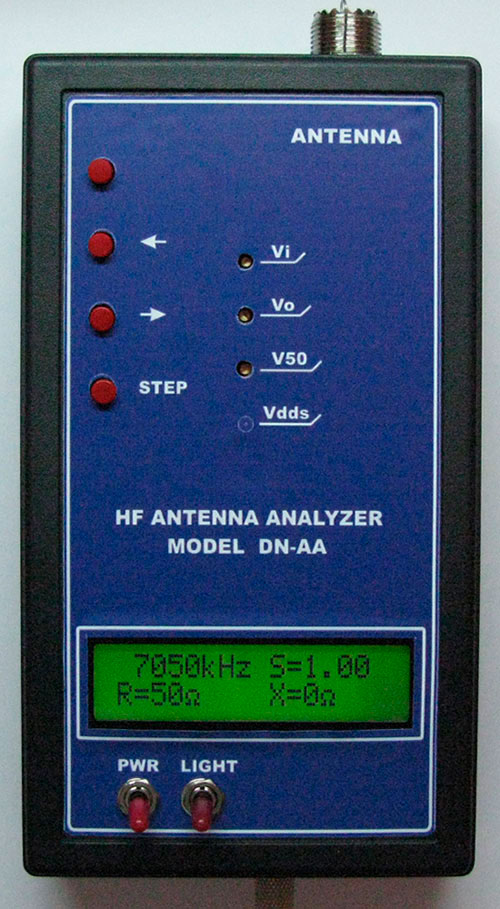

Александр ut2fw, на приборе АА все время показывает RX=0, определяет только КСВ и входное сопротивление. На что обратить внимание в ремонте прибора, подскажите пожалуйста, так как прибор уже не на гарантии ему два года. За ранее благодарен.
Первое, что всегда нужно проверять у устройств с батарейным питанием - это насколько "сдохшие" батарейки. Проверять напряжение нужно при включенном приборе - должно быть не ниже 12В. Можно допустить до 11В, но с этого напряжения внутренний стабилизатор на 10В уже может не "вытянуть" стабилизацию. Проверили - напряжение в норме или запитали от внешнего источника 12В. Смотрим далее. Заходим в
Меню - значение
Vi осталось прежним? Т.е. влёгкую "накручивается" 1022? Если
Vi значительно не уменьшалось, т.е. не нужно было долго крутить подстроечный резистор, чтобы навернуть 1022 - значит синтезатор и линейка ШПУ в АА остались исправны. Т.е. значения
Vi,Vo,V50 остались в прежних значениях, а "оно не кажет"...
Тема - "уже всё перекрутил, а оно всё равно не работает!" - в таких случаях прибегают к последнему варианту решения "проблемы" - почитать мануал оператора. Хотя здесь же в форуме это инфо продублировано и по нескольку раз, см. например, по ссылке =>
viewtopic.php?f=3&t=4 Лень всё подряд читать? Оттуда цитирую -

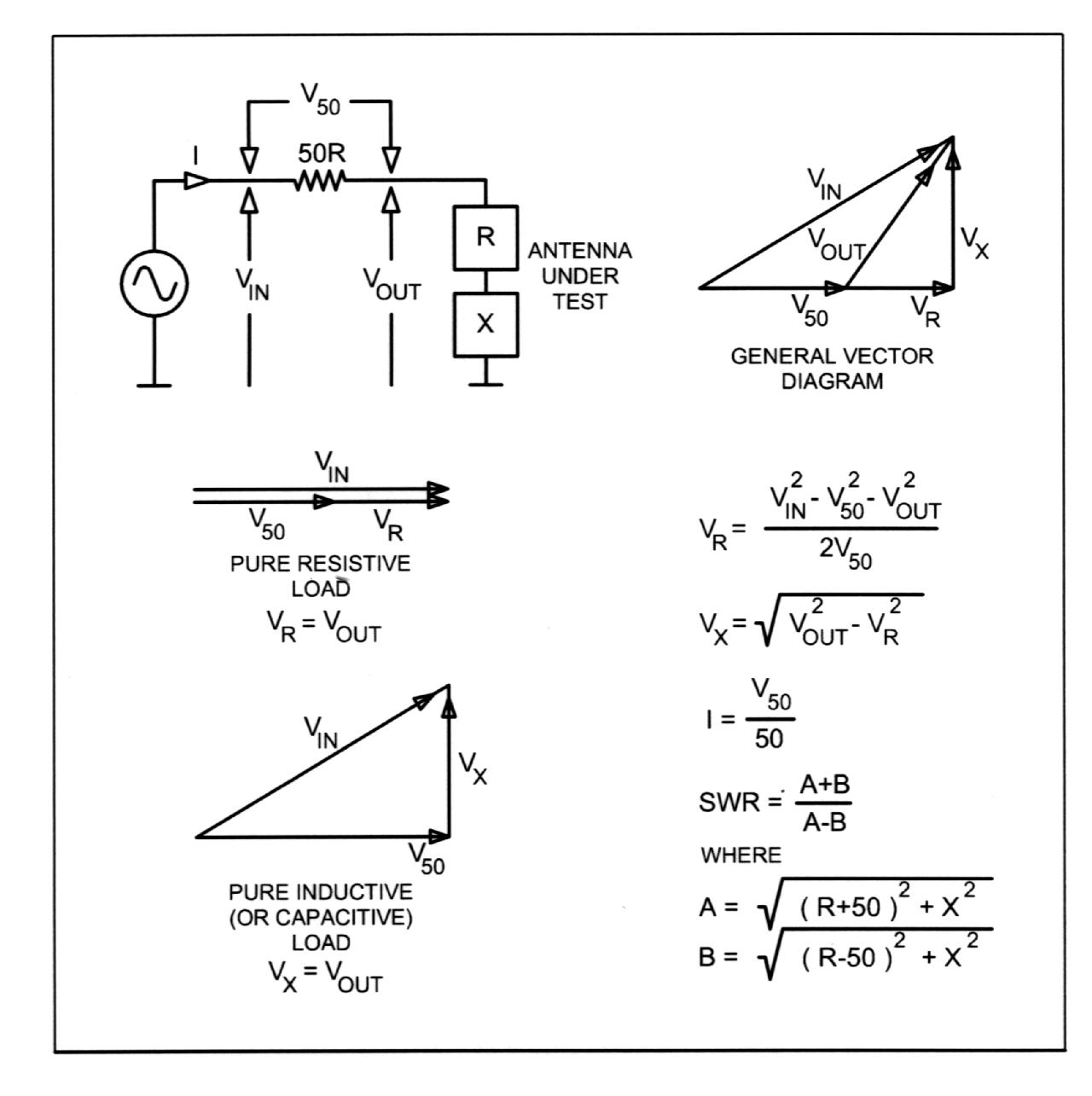

Если есть желание «выловить блох» реактивного сопротивления – т.е. антенна уже практически настроена – КСВ в пределах 1, активное сопротивление 50Ом, реактивное сопротивление показывает 0. Но скажем, хочется проверить в каком участке полосы частот антенна имеет «максимум согласования» - для таких измерений следует максимально использовать заложенную в прибор «математику». Т.е. проводим его градуировку по «математике» - Vi=Vo+V50. Чем ближе значения Vo и V50 выставляем к «математическим» - тем более чувствительным прибор становится к измерению малейших изменений в нагрузке. Соответственно при такой калибровке мы сможем «выловить» малые значения реактивного сопротивления и более точно границы «максимума согласования».Из мануала оператора эту тему тоже процитировать?
Ещё инфо в тему пользования АА. Недавно "гонял" новый АА на антенны. Подключаю его к рамке периметром 80м - цифирки "дёргаются" - тема ясная - румыны на противоположном берегу Дуная накрутили свои передатчики. За ради интереса делаю на одном диоде "детекторный приёмник" - т.е. выпрямляю ВЧ, которое есть в антенне, чтобы можно было обычным тестером поглазеть амплитуду. Ниже фото экрана показометра. Цифирки на его экране тоже "дрыгаются" - от 0,8В до 1,3В - "фигасе" уровень!
Что делать в таких случаях?
Производители АА без возможности его перекалибровки, предлагают в таких случаях пользователям их продукта лезть в кошелёк - отстегнуть сумму за дополнительную приблуду к АА - фильтр, который отфильтрует нежелательные наводки в антенне. Что делаем в нашем случае? Нажимаем кнопку меню и перекалибровываем прибор в
меньшие значения
Vo,V50 - чем меньше эти значения - тем меньше прибор восприимчив к наводкам в антенне.
