Добрый день Александр!
Заменил кварц 46,6 мГц на 80 мГц. То у меня частота была ниже показываемой на индикаторе. А теперь стала выше чем на индикаторе. Скачал прошивку с вашего сайта. Стёр пик контролер и поновой записал его. Всё осталось по прежнему,частота выше чем на индикаторе. Поэтомуя считаю,что в прошивке у вас зашита частота 66 мГц. А по новой доработанной схеме у вас стоит 80 мГц. Поэтому у меня получается несрастуха. Значит должна быть прошивка для 80 мГц. У вас она есть? Или я неправ и мне надо искать кварц на 66мГц.
С ув. Сергей.

Сергей, прошивка выложенная ещё три года назад, не менялась - т.е. там заложена частота опорника 66,66(6)МГц. Специально не стал нигде выкладывать прошивки под иные частоты опорника, дабы не создавать лишних вопросов и проблем. В ветке форума на СКРе, где и началось "всенародное обсуждение" этого АА - там кто-то выкладывал вариации прошивки под иные частоты. Работоспособность тех прошивок не проверял - посему ничего не смогу прокомментировать "как там и чего". Хотя, по идее АА и с ними должен работать без проблем, если там в самой программе ничего не "дорабатывали", а только изменили частоту опорного генератора.
Но нужно вначале найти "несрастуху" почему твой ПИК не реагирует на изменение уровней на АЦП входах и только потом двигаться далее...

_________________
Aleksandr

А как же так? последняя версия схемы АА под генератор 80мег. а прошивка под 66мег.

Работать будет "и тэ, и тэ" - без анализатора спектра различий не найдёте. АА с такими опорниками работают практически 1:1. Но пару ДДСок у меня не запустились на частоте опоры в 80МГц - посему и не рискую пускать в "свободный полёт" ту прошиву.
Ниже схема для самоделкопаяльщиков. И прошива под опору 66,6(6)МГц.

_________________
Aleksandr

Скажите, можно приобрести только плату с описанием и схемой? Ответ желательно на ua3sni@mail.ru
Спасибо.

Глазеем на первую страничку этого топика. Осталась одна такая платка. Если устраивает - мылим мылу...
Если потребна готовая плата, т.е. "потроха" АА без корпуса - обращаться к RA4ASE - у него есть готовые запаянные платы и ЖКИ.

_________________
Aleksandr

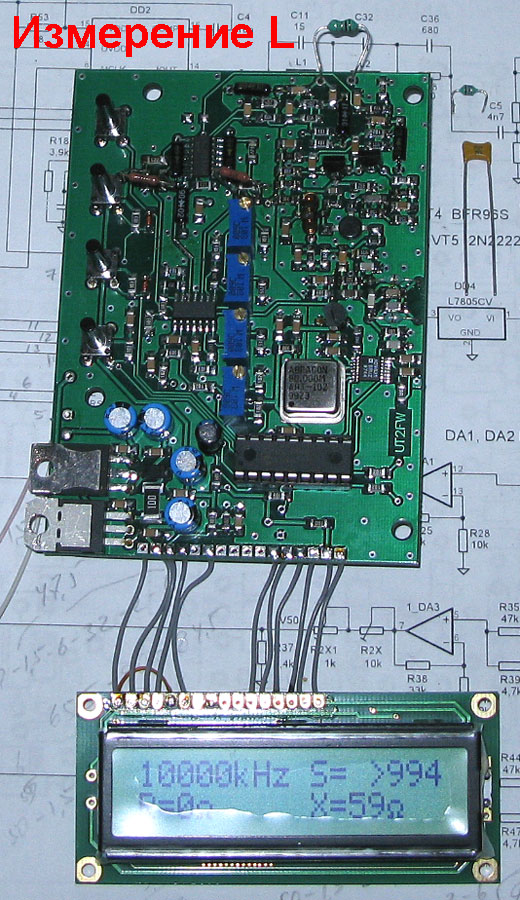

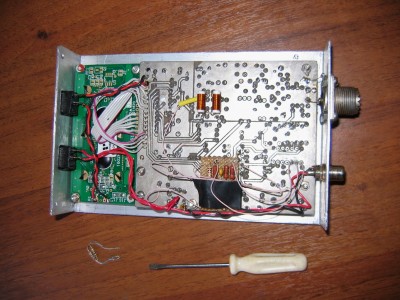

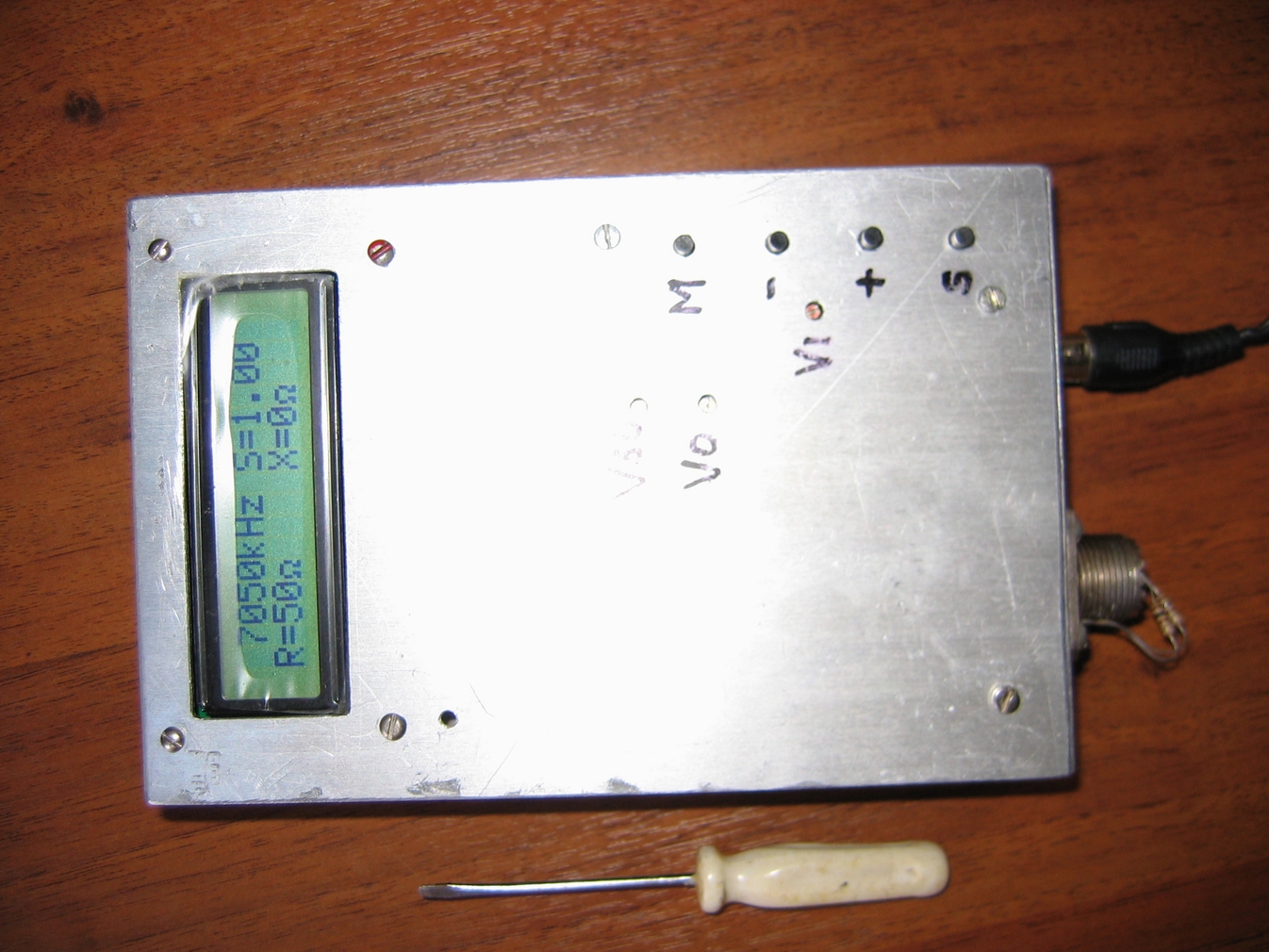

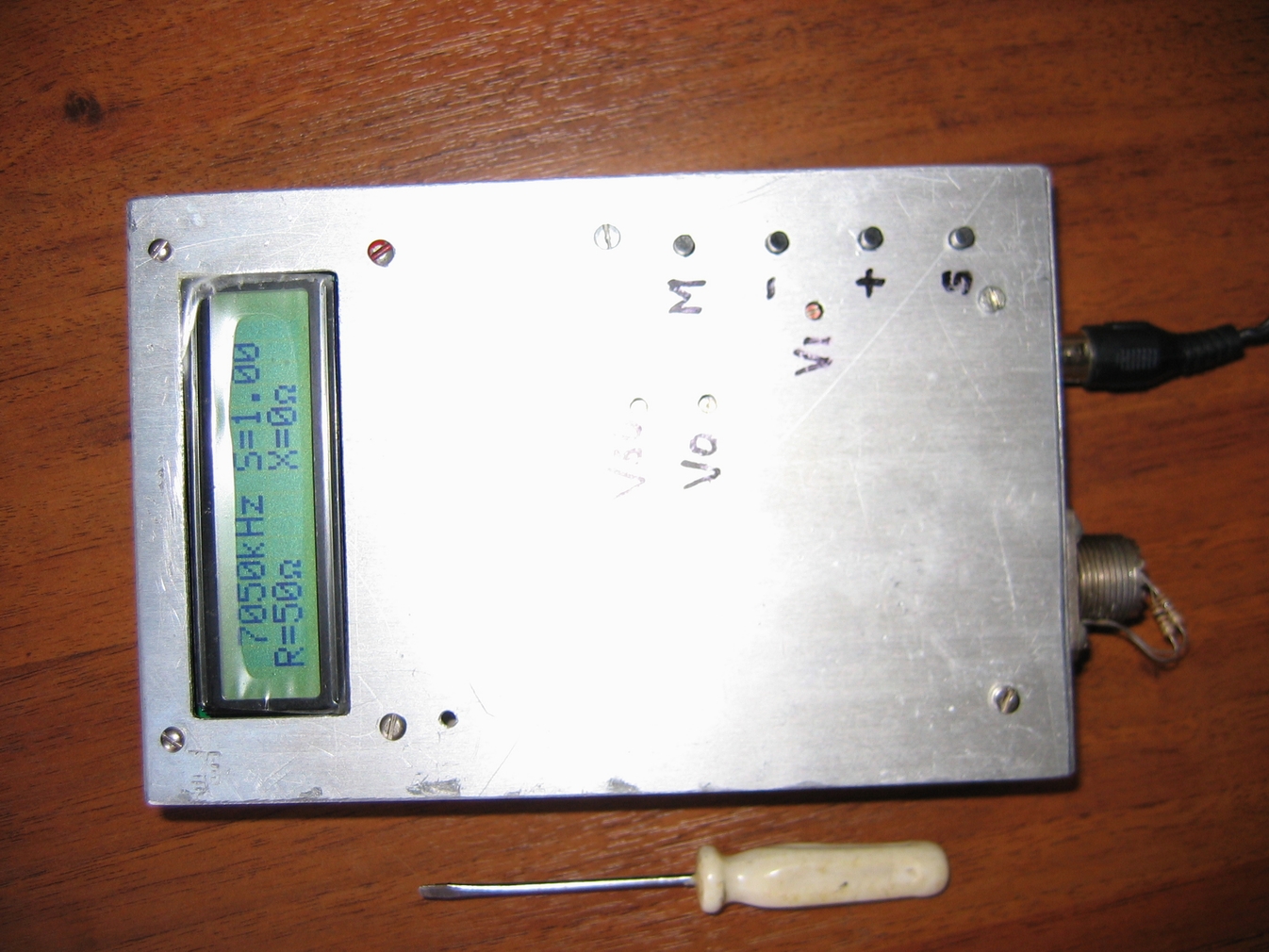

Тоже забацал девайс. Все работает. АВТОРУ РЕСПЕКТ.

Во, класс! Пасибки за инфо!
Задал всего один вопрос - получил ответ, взял и собрал самостоятельно себе АА и никакого "визгу-соплей", типа - "а вкуды тама проводочки припаивать"?...

_________________
Aleksandr

Дед Сашка, здравствуйте! Пользуюсь АА и доволен. Но при измерении полуволновых резонансов кабеля, обнаружил, что на частотах 2мГц эР акт кабеля мин в пределах 2-12ом (разные кабели). И эти же кабели при измерении на частотах 20-30 мГц сопротивл активн может быть 18-25 ом. Это правильно?

А как самому то думается - правильно или нет? Посказка - а потери в кабеле? Они будут расти с ростом частоты или уменьшаться? А через сколько полуволн сигнал из АА доберётся до замкнутого конца кабеля на 2МГц и на 30МГц? Думаем дальше - а какой кабель будет качественнее - который покажет 25Ом или 18Ом?
Чтобы осмысленно пользоваться любым прибором, следует хотя бы малось почитать теорию. АА в этом плане не является исключением... Благо, по антенно-фидерным системам на сегодня масса информации как в бумажном, так и в электронном виде. Дополнительно, на компакт-диске приложенном к АА, собрана полезная информация по теме - в принципе уже её будет достаточно.

_________________
Aleksandr

Александр!! Спасибо. Очень коротко и лаконично.....:-00. А нужно то было сказать: Все верно. Подробности в литературе и на моем диске...:-00000

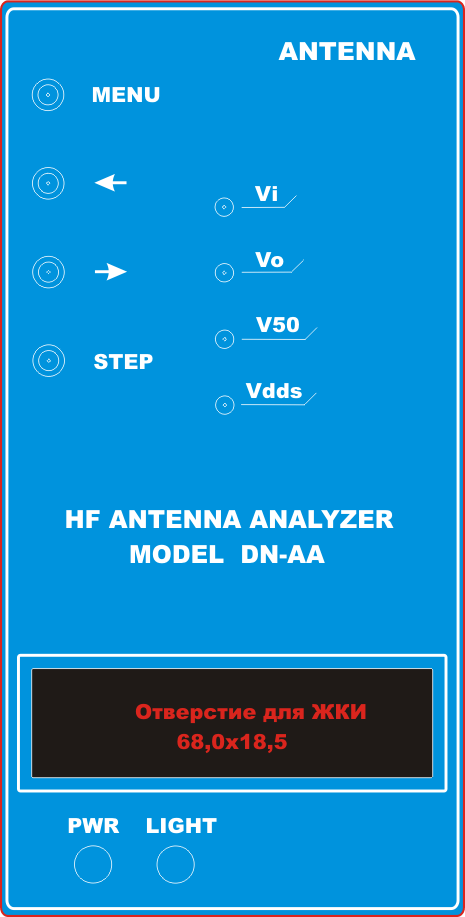

Инфо для интересующихся АА. Летом практически никто не интересовался, но как только "белые мухи" начали облёт антенн - активность сразу поднялась. Инфо для тех, кому интересно готовое изделие. АА подвергся изменению. Что сделано? Переразведена плата под СМД компоненты. Размер платы уменьшился, соответственно, появилась возможность немного подвигать кнопки по панели прибора. Примерный предполагаемый вид расположения, см. ниже картинку.
Немного изменена схемотехника прибора. Появилась возможность регулировать выходную амплитуду цифрового синтезатора частоты. Можно амплитуду "разогнать" чуть ли не до 5V. Введено автоматическое отслеживание выходной амплитуды ШПУ (TNX дяде Юре RV3DLX). Неравномерность не превышает 1дБ во всем диапазоне рабочих частот. Что это даёт пользователю? Высокая амплитуда своего генератора даёт возможность "перебороть" все возможные наводки в большой антенне. Т.е. влёгкую проводить настройку больших по периметру антенн в условиях сильных наводок от соседних передатчиков.
Минимальная неравномерность амплитуды позволяет измерять малые значения реактивного сопротивления без дополнительных калибровок. По большому счёту можно было элементы калибровки исключить или по крайней мере не выводить на переднюю панель, но памятуя о любителях "мазохических экспериментов" всё же решено их было оставить. Имею в виду ту уважаемую публику, которая антенные анализаторы пытается использовать по делу и без дела - т.е. в виде этаких "мультиметров" - начиная от функции возбудителя-предрайвера для строящегося ШПУ и заканчивая транзисторным "замерятелем". Могу обрадовать строителей усилков, которым нечем настраивать свои ШПУ. Если в предыдущей версии АА нагревал только 0,125Вт резистор, подключенный к его выходу. То теперь при помощи крутилки Vdds можно накручивать такую амплитуду выходного сигнала, что нагревается и 0,25Вт резистор. Ну и те, кому нечем измерить малые значения ёмкостей конденсаторов и индуктивностей, надеюсь, будут тоже довольны - измеряет - и малые кондёры, и малюсенькие катушечки...

_________________
Aleksandr

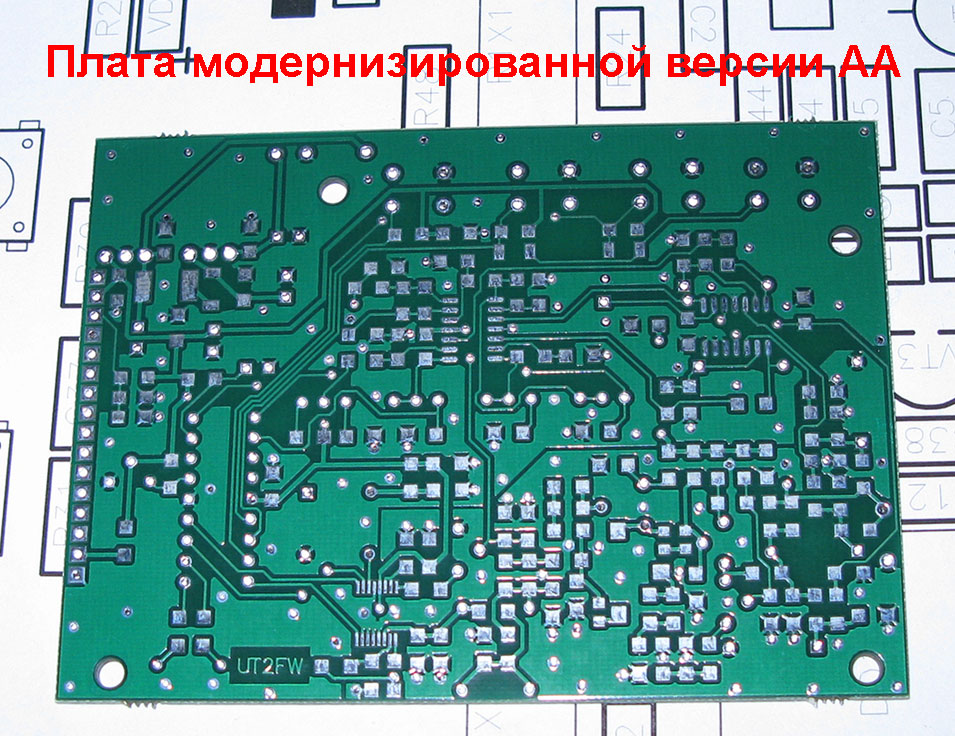

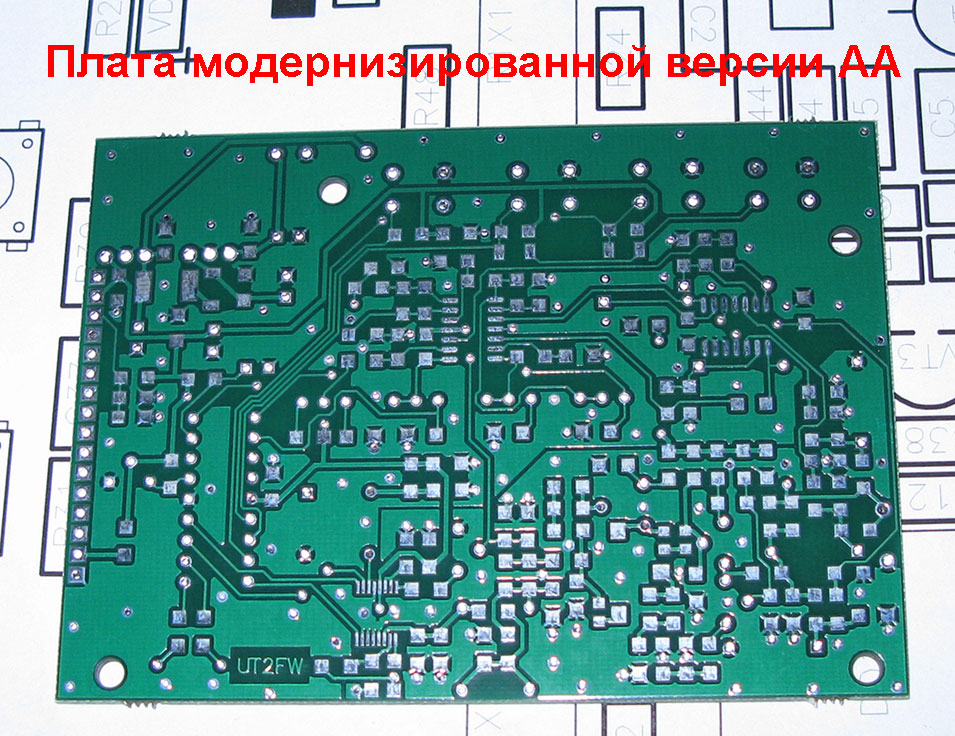

В дополнение интересующимся. Плата обновлённой версии АА + монтажная схема. Применены SMD конденсаторы-резисторы.
Для интересующихся набором - комплектуется такой платой. Платы под обычные компоненты (выводные) находятся в RU. В UA таких плате нет, изготовление не предполагается.

_________________
Aleksandr

Еще-бы схему,обновленную!

Схему бы и цену новой платы.

_________________
Владимир
