Красивый прибор получился. Какой марки используется корпус?
На предыдущей странице приведена монтажка для новой платы (download/file.php?id=1603), позиционные обозначения какой схеме соответствуют???

_________________
Владимир

И все же автор сего девайса ответьте какой марки корпус, на вид польский серии Z-хх?

Please, самоделкопаяльные вопросы в эту ветку...
Коробки - поставщик не признаётся откуда они... Марку давать не буду, чтобы потом не пинали, что неправильную марку дал... Т.к. пока мне привезли те, которые потребны, припёрли под одним и тем же названием вначале коробки с "ушами", которые на стенку прибиваются, а затем опять же под тем названием плоские - батарейки не влезают в те коробки. Могу дать размер - 179х101х49мм. Для особенно "настырных" самодельщиков - пару коробок есть с прорезанными отв. под ЖКИ и тумблера.

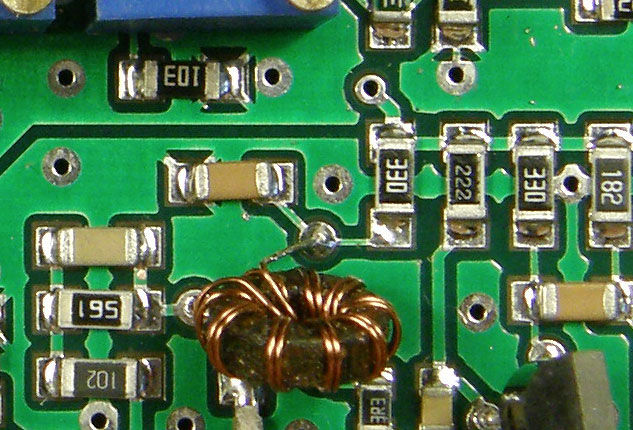

По теме монтажек и ты-ды... Обозначение элементов практически совпадает с предыдущей схемой. Для рискнувших к паянию - на компакт-диске (который прикладывается к любой железке от UT2FW) будет вся подробная дока - фото готовой запаянной платы с максимальным разрешением - объём фото несколько МБ - посему сюда выложу только кусок от той фотки для примера; список компонентов, монтажная схема - т.е. вся дока для сборки АА для "детского сада" - глазей и паяй. На плате хомутов нет. Если правильно запаять все исправные компоненты - АА сразу работает без какой-либо дополнительной настройки - это не "наколенная технология" - АА выполнен по всем требованиям для промышленного изготовления аналогичной техники. Количество чистых плат ограничено, т.к. платы изготавливались с небольшим "запасом" под пайку в заводских условиях.
SMD компоненты 1206 размера.

_________________
Aleksandr

Для самоделкопаяльщиков инфо - расшифровываю "весь список" со странички => http://www.sdr.com.ua/node/102
Набор для сборки АА. В комплекте: 1.Печатная плата (металлизир. отв, маска, маркировка, стеклотекстолит до 500МГц) - 12$ 2.Опорный генератор 80МГц - 13$ 3.Микросхема синтезатора AD9835BRU -15$ 4.ПИК контроллер прошитый - PIC16F819 -15$ 5.Операционные усилители LM324N 2шт -2$ 6.Транзистор ШПУ BFR96S -2$ 7.Намотанный трансформатор -1$ 8.Подстроечные резисторы 3шт. Стоимость набора экв. 60$ или 1860р. Стоимость пересылки в любую страну - 8$.
Для АА подойдёт любой двухстрочный ЖКИ на 16 символов - в обозначении ЖКИ будут указаны цифры 1602.
Возможна дополнительная комплектация - ЖКИ с подсветкой и корпус Z-28. Стоимость ЖКИ экв. 12$ Стоимость корпуса Z-28 (это маленький корпус, который без батареек внутри, см. второе фото) - экв. 10$ Стоимость пересылки набора АА с корпусом и ЖКИ - экв. 12$

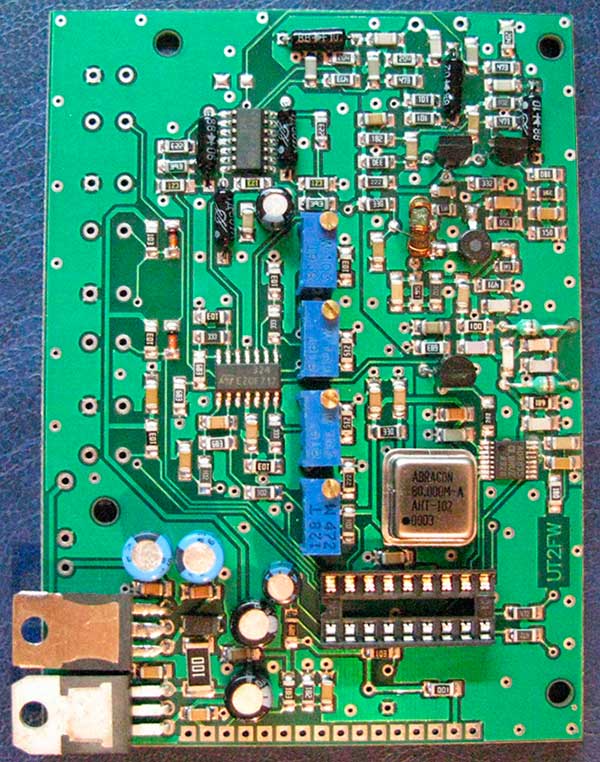

Для тех, кому вже надоело паять - готовая запаянная (не проверенная) плата с прошитым процессором - 100$ - см. ниже её фото и список компонентов. Из встретившихся огрехов монтажников - плохо зачищенные выводы трансформатора, неправильная их коммутация, неверно запаянный диод, ну и "сухие" пайки.
Для тех, кого интересуют одна-две детальки - не забывайте - отправка за пределы UA даже одного резистора в обычном конверте запрещена, т.е. отправляется как бандероль - минимальная цена такого отправления 6$.

_________________
Aleksandr

BFR96TS можно применять?

_________________
Владимир

Паяю сей девайс. В процессе понял, что для тех у была схема от предыдущего АА и монтажка нового, проблем в пайке практически не возникает.
Сейчас проверяю монтаж.Потому как на ЖКИ светятся кубики верхнего ряда и символов не кажет, а всё остальное работает.Наверное где то чего то не допаял.

Ежли кубики рисует - или неправильно что-то напаял, или ПИК не прошит. За ради интересу - выдерни ПИК - такие же кубики? - ищи хомут! Стык ПИК-ЖКИ - 1:1 с прежней версией.

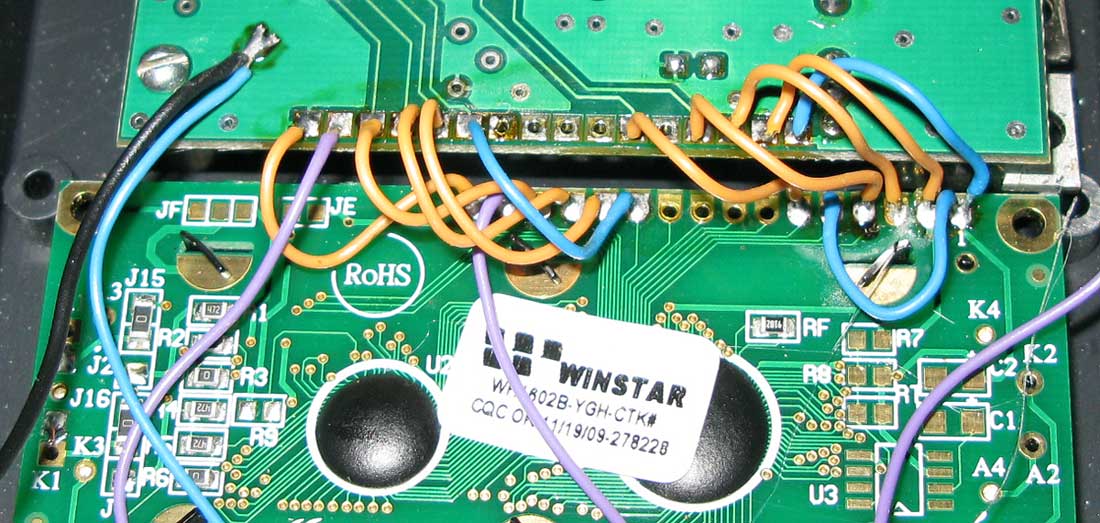

Картинка для лентяев...

_________________
Aleksandr

Спасибки Александр Юрьевич. Скорее не допаял, буду проверять. Потому как в слепую кнопки нажимал и на осциллограф глазел.
Изменение шага, перестройка частоты вверх и низ имеется.Вечером представлю отчёт.Но по фото уже вижу, что у меня всё один к одному за исключением
перемычки с корпуса на 5 вывод.

Всё работает.Осталось чуть-чуть настроить и вперёд...

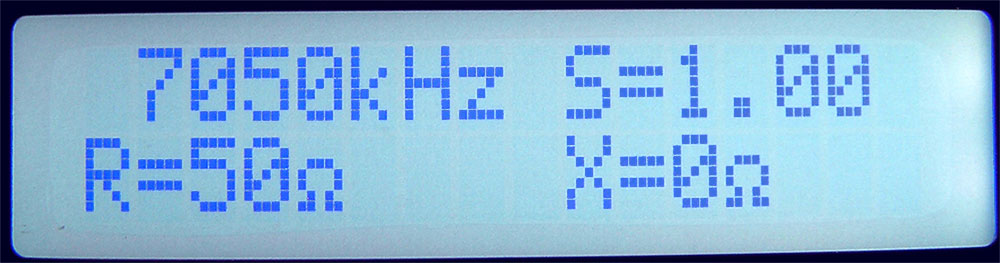

Вах, какой занятный ЖКИ... Где-то мне попадались такие в прайсах, но до покупки не дошло. А сколько же он потребляет току? Припоминаю, что вроде бы из-за большего потребляемого тока не стал его покупать. Хотя технологии не стоят на месте - возможно, что и такие ЖКИ уже сравняли по потребляемости с контрастными.

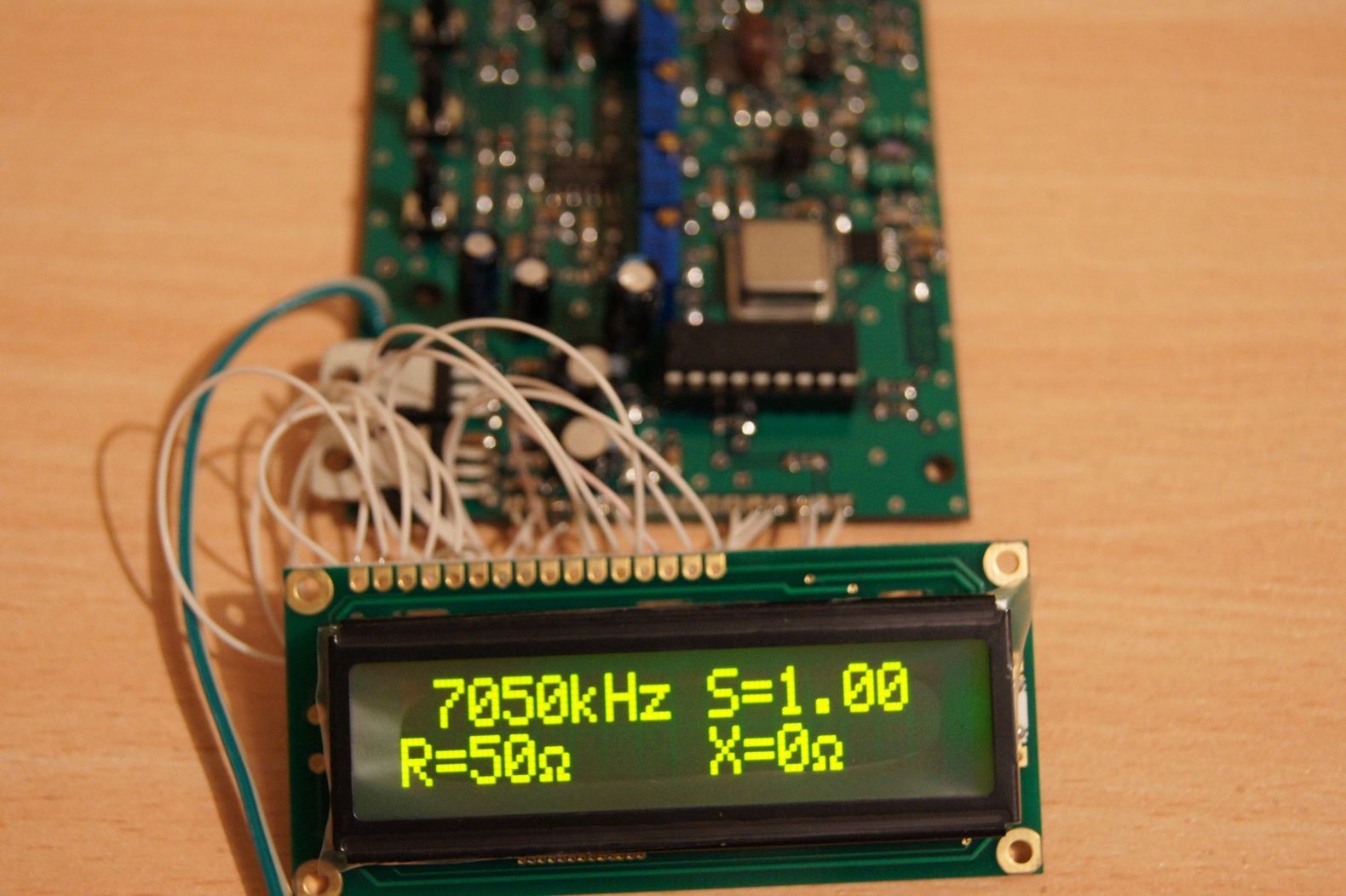

Вот такого вида проверял, см. ниже фото. Но они тож чуток проигрывают в потребляемости...

_________________
Aleksandr

Это он с подсветкой так работает и потребляет ровно 240ма.Без подсветки попробую поэксперементировать элементами подстройки.Если не получится
возьму классический ЖКИ.Когда этот на базаре брал других не было.Если его конечно с блоком питания использовать или с батареей от песперебойника
то потянет, а если с батарейками то мешок батареек с собой таскать придётся

Всем доброго времеи суток.Настройку закончил, хотя вся настройка заняла минут десять.Во всём диапазоне изменение Uвых не превышает +-0,1в.

По какой схеме выполняется ару на ДДС ?

Прошло два дня как я получил от Александра плату обновленной версии АА и уже ее спаял. Хочу доложить, что на плате ошибок нет, все заработало сразу. Спасибо Александру. Теперь нужно приобрести индикатор (для пробы использовал индикактор большого размера, который великоват для этого прибора) и сделать корпус.
Юрий.

Юрий с Вами полностью согласен.Платка просто конфетка.При безошибочной запайке компонентов всё работает как надо.
