Приветствую всех участников форума. Кто нибудь собирал DN-AA с генератором 66,000 мГц ? есть вопросы

Виктор приветствую! Собирали конечно...Самый первый вариант) Потом был модернизирован во второй. Там разница в в том что под 66 мгц генератор прошивка под 66 мгц нужна.

Здравствуйте Алексей! Да, вопрос именно в прошивке, хотел спросить у кого есть рабочая под 66,0

Надо порыться...)

Алексей, буду очень благодарен

Приветствую! Вот рабочая прошивка, у меня работает на 66.
viewtopic.php?f=3&t=203&start=60#p3674

Игорь опередил)

Игорь, Алексей, большое спасибо за помощь! В выходные залью прошивку

у меня работает на 66.
viewtopic.php?f=3&t=203&start=60#p3674[/quote]

Игорь, приветствую. У Вас действительно работает AA_06t_660.hex, Вы не ошибаетесь?

Без разницы под какую частоту опорника прошивка - все равно цифирки на экране будут светиться - на выходе платы будет частота. Всего лишь "неправильная" частота будет.
Если же нет ничего на экране ЖКИ, или при наличии (отсутствии) цифирок на экране ЖКИ нет сигнала на выходе платы - прошивка тут не при делах - всего лишь ручки "шаловливые"...
Берем осциллограф и вперед - по-каскадно.

_________________
Aleksandr

прошивка тут не при делах - всего лишь ручки "шаловливые"...
Александр, прошивка тут при делах, а ручки нормальные. Заливал 80,00 и 66,667 все прекрасно работает и калибруется, на выходе 1,6v эфф. С прошивкой AA_06t_660.hex при в включении питания на долю секунды в правом нижнем углу дисплея появляются циферки, и делее зкран чист, на выходе ВЧ есть.

Добрый день всем ! Помогите плиз с приобретением в России пустой платы АА писал всем но ответа нет! Заранее спасибо Дмитрий.

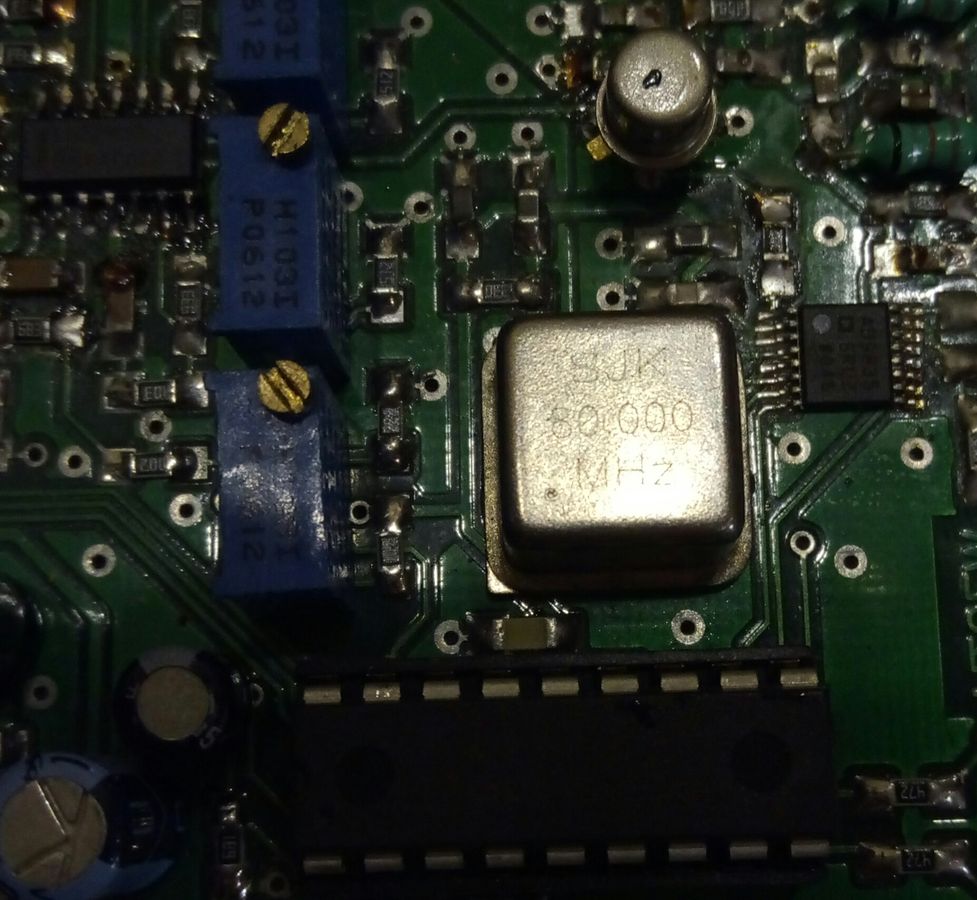

Виктор, извиняюсь, ввел Вас в заблуждение. Сейчас разобрал свой анализатор, у меня генератор 80 МГц. Прошивка AA-06t-800.hex из этого архива.

Так точно - могу гарантировать только то, что своими "золотыми ручками" проверено. После изготовления рабочей версии АА прошивки сразу же выкладывались в свободный доступ. Насколько сейчас помню, после выкладки исходника последовали "доработки" от разных "доработчиков" - все отследить, конечно, не представляется возможным. Да и такой задачи не ставилось - гарантировал работоспособность прошивок только из "исходного источника". Поэтому и прокомментировал "ручки", предполагая оригинальные прошивки.

Не рекомендую применять опорник ниже 80МГц. Хотя, работать будет и с 60МГц, и с 66,6(6)МГц - но с такими частотами увеличивается погрешность измерения с ростом частоты. Если вас не особо интересуют частоты выше 20МГц - то покатят и ниже 80МГц.

Для интересующихся "железом" - торговались платы-наборы DN-AA на донецком "Маяке", на радиорынках в Харькове, Ростове. Это те, что я сам видел. Платы там не авторские - но какая разница? - все равно передрали с моих. Возможно, у кого-то остались.

Что осталось? Остались корпуса двух типов (черный пластик). Остались наклейки на панель под плату на СМД - см. окончательную версию DN-AA.

_________________
Aleksandr

Александр, здравствуйте. Я в курсе, что мой опорник не лучший вариант, но он уже запаян в плату DN-AA, а 80,0 мГц установил на плату синтезатора, видимо поступил не правильно, только вот курочить их, платы, ее не хочется...

И снова вопрос по прошивке 66,0 остается открытым, кто поделится?
