Откалибровал, измеряет единицы ом, спасибо.

Здравствуйте, знатоки и любители ;)
Допаял свой АА, есть пара вопросов, вдруг кто знает ответ, подскажите, pse ;)
Запитал от 12В аккумулятора, 10 вольт получаю через понижающий конвертер на LM2596, 5В получаю через 78F05. Кренка греется, нужно радиатор вешать.
Знаю, что DDS имеют свойство греться, поэтому:
1. какая температура DDS-ки считается нормальной? Жутко греется DDS, пальцу больно. Я боюсь дольше 30 секунд держать аппарат включенным. Остальные элементы в норме.
2. АА потребляет 350 мА, подсветка не отключается, т.к. индикатор инверсный, черный фон, зеленые буквы. Когда подсветка была максимальная, жрал 360 мА, я ему аппетит слегка ослабил.
3. Не калибровал. Боюсь за DDS, мало ли, сдохнет от перегрева - процесс калибровки длительный?

UPD. Выпаял полевик. Ничего не изменилось. Впаял вместо КП103 переменник 10к. При любом положении движка ничего не меняется - несколько секунд и нагрев AD9835...

Руслан, здравствуйте. Думается, что с ДДС-кой Вы что то не то делаете ( Я собирал почти все модификации АА
и ДДС ни в одном из вариантов настолько сильно она не грелась, да и не должна.

Здравствуйте, спасибо за ответ. Я предполагаю, что не должна греться, т.к. в SW-2013 не греются, но в чем дело - понять не могу, опыта маловато. Паял аккуратно, соплей нет, непропаев тоже, может что-то в окружении, но что - не знаю. Индуктивности нашел 0,68 мкГ, может в них дело и нужно 0,8-0,9, как Александр писал? Попробую еще раз конденсаторы перепаять, бывают замыкания. Куда еще можно рыть?

UPD. Победил. Дело было не в бобине Причина - впаял DDS-ку с переворотом корпуса на 180 градусов. Просто неправильно определил ключ, ориентируясь на фото с диска UT2FW, думал, что он обозначен белым треугольником ;) А потом посмотрел на фото такого же АА, сделанного из такого же набора и понял, в чем дело - там треугольник был с другой стороны и был виден кругляш на корпусе. Выпаял феном, впаял кругляшом как надо и всё пошло.

Итог: Ток потребления прибора с неотключаемой подсветкой 167 мА. Осталось выставить выходное напряжение и откалибровать. Ждите новых вопросов

Ну вот... У нас связистов есть 2 вида неисправностей. Есть контакт там где не нужно, нет контакта там где нужно ))
Удачи в настройке ;-)

Спасибо! Настройка прошла без замечаний. Вопросов не будет.
На днях попробую поставить антенну "по-правильному"

Здравствуйте!

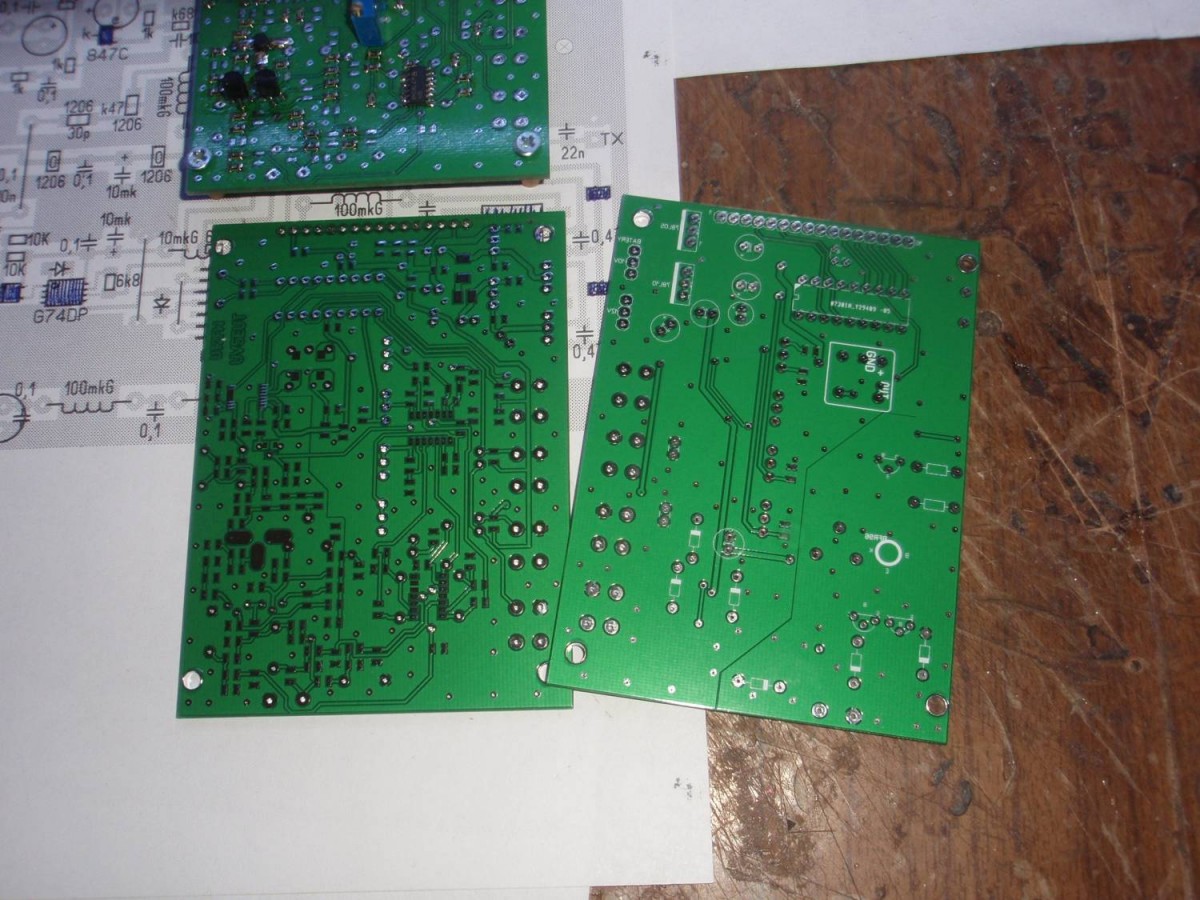

Если есть желающие.... пожалуйста.

Здравствуйте! Желающие есть! Как купить?

А кто нибудь из России продает платы АА ??? Любые, на смд или на обычных деталях.

Платы находятся в Украине...
обращаться в личку

То есть, в России их вообще ни кто не продает?

Сергей, и другие самоделкопаяльщики АА из России, недавно (18 ноября 2015) заказал 2е платы у Максима и на днях получил на почте в Новокузнецке.
Доставка обошлась в 250руб (на наши деньги).
Немного пришлось помучиться с переводом денег в Приват банк, но все получилось.
Максим сказал, что у него осталось еще две платы АА.

Удачи!

Здравствуйте Александр! Проблема с антенным анализатором DN-AA, не вытягивается параметр V50 максимальное выводимое значение 26. Помогите решить проблему. Роман.

Роман, приветствую. Ничего нового не расскажу - если "не хватает" какого-то из уровней - проверяйте соответствующую цепочку усиления. Начинаем с диода.
Ну и внимательно проанализировать параметр "что сталося"? - т.е. после чего (каких действий) пропал уровень. В подавляющем большинстве случаев понимание предшествующих "пропаданию" событий, намного облегчит восстановление.

_________________
Aleksandr

По части питания прибора очень спасает АКБ от ИБП на 7АЧ. Хоть целый день с ним по крыше ползай). А сядет так зарядник модный из БП АТХ есть)
