Приветствую!
Дядя Саша, не ожидается ли плат в продаже для самоделкопаяльщиков.
Что то потерял навык в изготовлении.
Спасибо Михаил

С удовольствием закажу за счёт спонсора... а лучше мецената...
чем больше партия - тем дешевше выйдет... чтобы выйти на прежнюю цену - http://www.sdr.com.ua/node/99 - нужно хотя бы сотню заказать - платки то маленькие...
Предупреждал же ещё в прошлом году - если есть мысли повторить такой АА - возьмите прозапас платку - 350р не деньги, чтобы из-за мнимой экономии мордоваться с её самодельным изготовлением...

_________________
Aleksandr

А нельзя ли мне файлик платы , может одну-две закажу ,для себя любимого.
Граждане - звыняйте - нет ни желания, ни времени водить за ручку ещё и по теме рисунков печаток - т.к. выкладывались везде где ни попадя, начиная ещё с 2007 года - достаточно мышем пол часа пощелкать вместо ютубов-новостей-голыдевок...
Платы валялись у меня в RU6L более года - никому не нужны были...

_________________
Aleksandr

Файл в лэй конечно же нашел.Только что вытравил.
Хотелось бы файл, который вы заказывали в производство

Паяем потихоньку на самодельной плате. Интересно кто нибудь собирал на этой платке http://www.ut2fw.com/sites/default/file ... AA-lay.rar ?

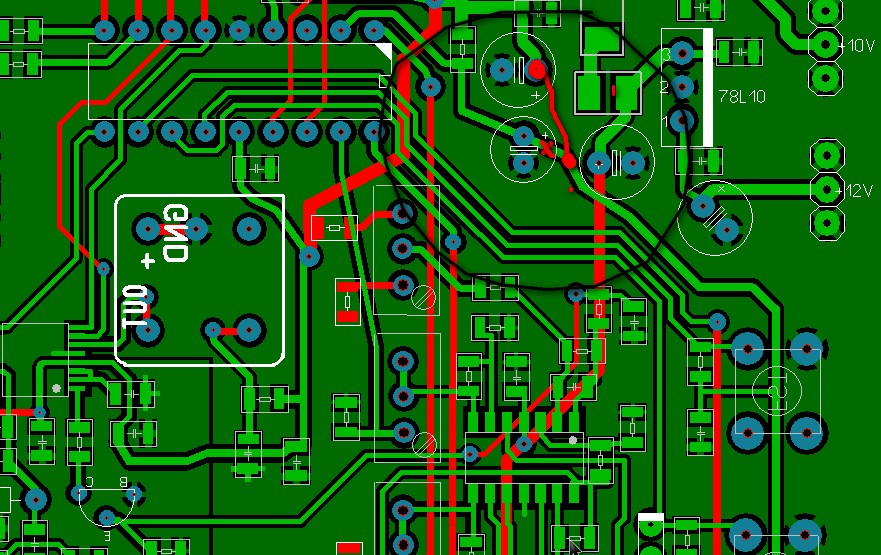

Нашел пока одну ошибку в разводке.
RU6AI писал,что .Возле DDS лишнюю перемычку нашел.Исправил.
Возле ДДС не вижу ошибки. Подскажите, пожалуйста

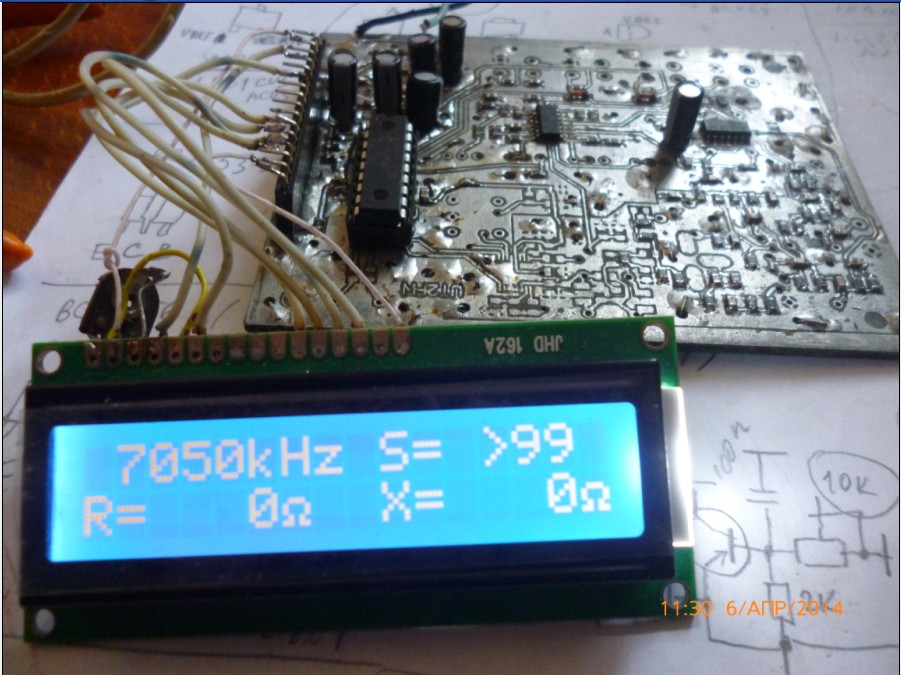

Контроллер с индикатором запустил.

По теме самодельных катушек в первых вариантах разводки платы - ещё раз напоминаю - лень рыться в форумном словоблудии? - смотреть папку "Антенный анализатор" компакт-диска UT2FW.

_________________
Aleksandr

R7ND
"Спасибо" за неоценимую помощь в создании прибора.
Я так понимаю, эта ветка создавалась, что бы мешать людям изготовить данный прибор.
Велкам в магазин. Не по радиолюбительски. Если бы мне это было интересно, то я бы давно купил. Мне интересен процесс..
Я покидаю форум.

И при чём тут магазин? На компакт-диске от UT2FW есть две папки по анализатору - в одной собрано всё "до кучи" по тематике анализаторно-вечностроительства, начиная ещё с сааамых первых шагов по теме. Во второй для тех, кто хочет быстро спаять и пользоваться... каким боком тут магазин "вылез"? и при чём здесь радиолюбительство?

_________________
Aleksandr

Печаль. Что то не заводится золотая рыбка.
ВЧ нет вообще. ОКГ на 80 мгц генерит нормально, а на выходе DDS пусто. Обвязку и питание проверил. АРУ отключал (делал как в первоначальном варианте).
В этой связи вопрос - может ли DDSка не завестись от 80 мгц? (по описанию 50 максимальная тактовая, покупал в наборе)

ДДСка не терпит КЗ на выходе, перегрева и неряшливой пайки. Т.е. вариант когда припаял-включил-не-покатило - выключил-пропаял-ещё-раз - не припомню, чтобы после такой "экзекуции" ДДСка заработала. Видимо не терпит она и не верной подачи питания... Хотя выдерживает перепайку с платы на плату феном при контролируемой температуре - проверено неоднократно.
Ещё - не забывать, что обычным ламповым вольтметром выходной сигнал из ДДСки не увидеть...

_________________
Aleksandr

Александр здравствуете.
С DDS старался быть аккуратен, перегрева точно небыло, питание в норме, кз выхода исключаю.
Vi = 007, Vo и V50 = 002 (это максимальные цифры). На выходе DDS должно быть около 15 мВ (тут выше кто то приводил осциллограммы) а у меня - 0.
На форуме встречал кажется Ваши слова, что было несколько случаев незапуска от 80 мГц. По этому и спросил. Да ладно, не беда. Позже попробую опору 60 мГц.

Павел 5852 у меня тоже первоначально не запускалась DDS, причина была в КГ, незадействованный вывод отцепил, заработал. После этого при включении АА, DDS работала на 7050, при попытке перестроить кнопками частоту, она оставалась там-же. При касании микросхемы и одновременном нажатии кнопок управления частотой, управление DDS работает. Заменил на DDS из этой-же партии, все заработало. После я эту микросхему впаял в синтезатор с тактовой частотой 20 мгц, работает. Видимо не все экземпляры 9835 "разгоняются" до тактовых 80 МГц. Диоды использовал 1N34A, но в партиях очень большой разброс. Цифровая и аналоговая часть запустилась без проблем.

Ну теперь другое дело. Заменил DDS и все заработало как надо.
Хотя нет, был еще один интересный косяк: -
пока разбирался с первой, нерабочей, DDS, на время отключил АРУ (сделал как в старой схеме: PIN 1 через 3,9к на землю). Так вот, пока этот резистор висел на 2-х сантиметровых монтажных проводах, ВЧ на выходе АА выше 250мВ не поднималось (пол дня с бубном плясал). Как только припаял резистор непосредственно к плате, все встало на свои места.
Впоследствии восстановил АРУ, настроил, проверил - все устраивает.
Спасибо за удачную разработку.

Интересно, как у самодельщиков обстоят дела с измерением малых значений реактивности данным прибором? Ради интереса, в том числе, так как все детальки заказывал с ебэя в 2-5 кратном количестве собрал 2 прибора, (второй без корпуса как макет). Так вот разницы между ними не заметил. Низкие значения реактивности плохо измеряет, резонансы приходится смотреть по активным значениям сопротивления антенны (фидера) перестраивая прибор по частоте. Прибор калибрую 495 495 1022. Запитал конструкцию аккумуляторами с ноутбука 4 шт. Заряда хватает надолго. Не одну антенну померить/подстроить. Цена готового изделия с лихвой окупает данный недостаток.

Из темы секретных аффирмаций (мантр) - "Если ничего не получается - значит пришло время почитать мануал"...
Инфо из раздела Особенности калибровки для различных применений прибора мануала -
Калибровка прибора при измерении малых значений Х.
Для того чтобы измерить малые значения реактивного сопротивления антенны, следует увеличивать значения V50 и Vo. Например, нужно найти точное значение резонанса настроенной антенны. Увеличиваем значения V50=Vo=505-510. В таком варианте калибровки прибор покажет единицы Ohm реактивного сопротивления антенны.

И для кого те техописания пишутся?
