Вот второй случай выше указанной "поломки" -

Александр, здравствуйте! Приобрел Ваш прибор работал хорошо, но после пользования одним из НАМов прекратил работать.
В режиме градуировки все значения Vi, Vo.V50 устанавливаются тяжело. При включении прибора на частоте 7050 вместо S=1 R=50 и X=0 значения совсем другие. Повторная градуировка результатов не дала , с генератора сигнал устойчивый и красивый. Диоды на первый взгляд все целые. Может быть поможете советом? 73!

После моего совета проверить батарейки - чел "пропал" - даже не удосужился доложить о результате. По своему опыту общения с людьми заметил - если чел не проявляется - значит всё ОК! "Визжат" только когда плохо - никто не хочет своим счастьем делиться...
Мораль басни - "поплыли" цифирки значений калибровки - меняй батарейки.

_________________
Aleksandr

Добрый день, Александр!
Готов приобрести печатную плата Антенного анализатора (типа без "зеленки" и "хомутами"). Прошу сообщить как перевести деньги и Сколько.

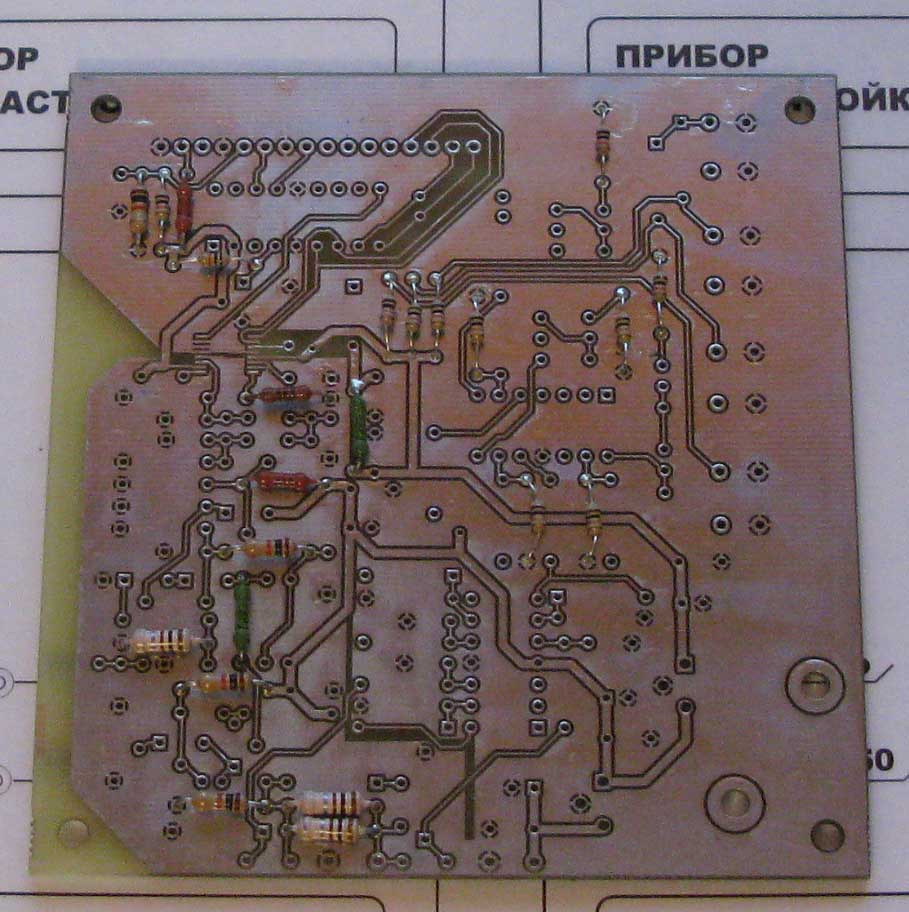

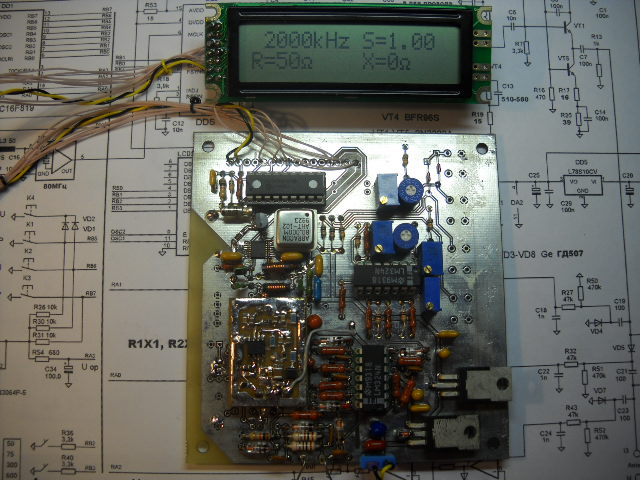

Осталось три таких платки - ниже фото в каком они виде. Часть резисторов запаяна. Эквивалент 9$. Стоимость пересылки в RU - 6$.
Плат с зелёнкой пока нет.

_________________
Aleksandr

Александр,здравствуйте.
Вы как автор своего изделия АА наверняка сравнивали его с московским АА330
Ваше мнение по сравнению.
С уважением Юрий
RA9SVD

Московский видел только на картинках. Сравнивал с MFJ - инфо по этой теме давал в описаниях на сайте. И с киевским АА200 (так кажется обзывается). По большому счёту - все приборы такого класса позволяют в одинаковой мере настраивать антенны. У АА от UT2FW нет возможности "стыка" с компьютером и не выводится напрямую знак реактивности - его можно определить немного перестроив частоту кнопками вверх или вниз. По этой теме есть инфо в описании на АА.
Из опыта пользования различных приборов моими знакомыми - UA6MP, RA6MG (они постоянно пользуют различные АА - т.к. зарабатывают деньги этой работой); RN6LB, RK6LB, UT2IV, UR4GG, UV5QA (они АА пользуют только для настройки своих антенн) - UA6MP и RA6MG остановились на АА200 т.к. он работает до 200МГц и им часто приходится настраивать УКВ антенны. Тем же, кто пользует АА только для настройки своих и соседа КВ антенн "за глаза" хватает АА от UT2FW. Т.к. на качестве настройки антенны не отражается каким именно прибором она была настроена. Основные преимущества АА от UT2FW - надёжность, минимальная стоимость, удобство работы, автономность. Т.е. при разработке АА за "основу" были взяты "реальные тезисы" нашей жизни и потребностей. А именно - мы полезли на крышу для настройки своей КВ антенны - что для этого нужно? Нужны - минимальная цена (вспомним сколько денег на зарплаты нам выдают), надёжность (не думать есть или нет статика на зажимах антенны прежде чем подключить к ним АА), автономность (комплекта батареек должно хватить пока антенну не настроим), ну и простота ремонта (чтобы не впасть в истерику если АА сломается).
Реальный опыт настройки КВ антенн - недавно с Юрием UA6MP помогали настроить антенны Анатолию UA6LDA. Юрий взял для настройки свой АА200. Какие заметил "особенности" при работе с АА200 - когда на улице до +35 - напрягала медленная перестройка частоты в АА, для того чтобы хватило заряда батарей - АА включался только для проведения измерений - это тоже не так быстро у него происходит + залезть в меню, выбрать режим измерения, полосу качания, потом ждать пока на дисплее нарисует кривулину АЧХ, затем подогнать к провалу АЧХ маркер, ждать пока он "подъедет", а на улице до +40... Ну и когда на горизонте появились грозовые тучи вся настройка закончилась - потому что появилась статика - а приборчик стоит то почти 500бакинских... Ещё меня напрягало - постоянное прикрути-открути АА к разъёму кабеля от антенны. Т.е. АА подключался к антенне только для проведения измерений и тут же отключался - дабы не искушать судьбу статикой.
АА от UT2FW (кстати как и вся остальная техника) - это простая надёжная "машинка" для поседневного пользования без лишних заморочек для пальцерастопыренных.

_________________
Aleksandr

Можно использовать разные диоды, но всю "систему" подбирал именно с 507-ми. На первый взгляд дюжа простая схема, но "заморочек" с подбором элементов много было. Там как уравнение с множеством неизвестных. В несколько "подходов" в течение года та схемотехника "вылизывалась".
Найди пару десятков именно 507-х, выбери из них близкие по параметрам и получи удовольствие от работы АА. Если лень искать диоды - тогда придётся заново все компенсирующие цепочки подбирать, т.к. "поломается заточенность" схемотехники под компенсацию нелинейности характеристик именно ГД507. Кстати, пробовал и те хвалёные австралийцами германиевые диоды - ерунда с ними получается. Посему, если не хочешь повторить печальный опыт мистера FB - ищи ГД507.

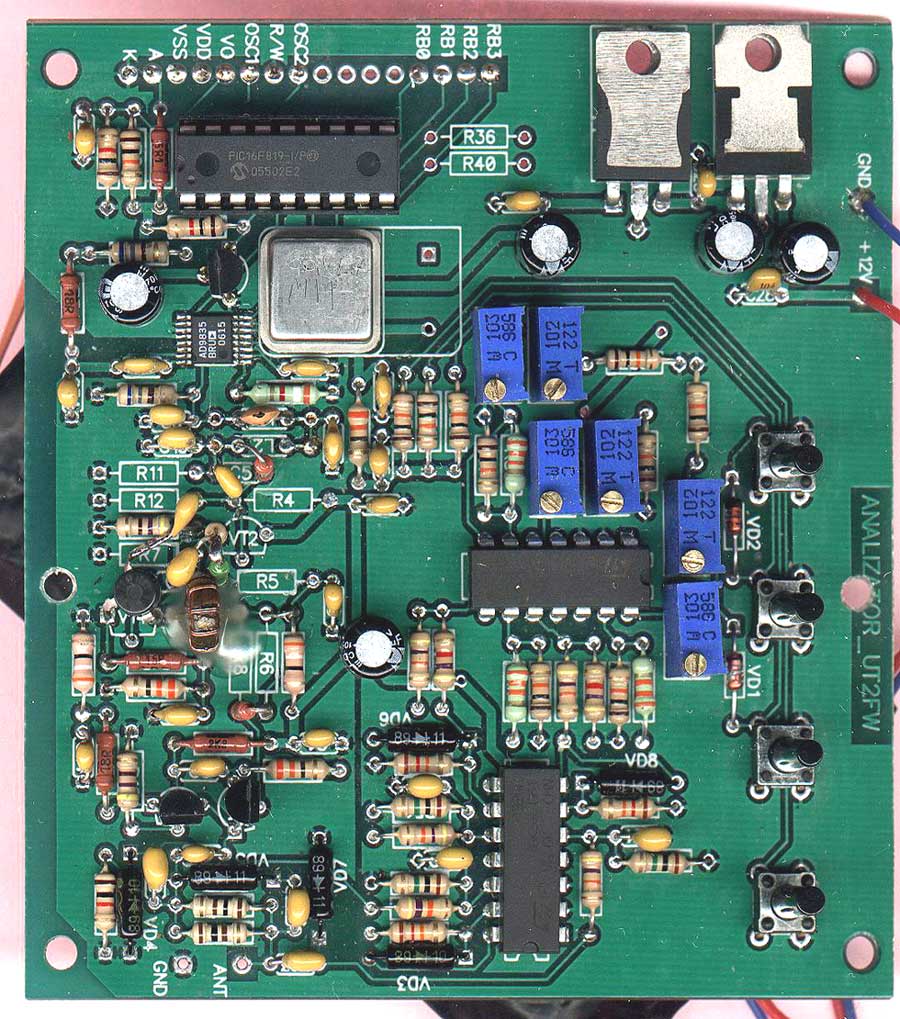

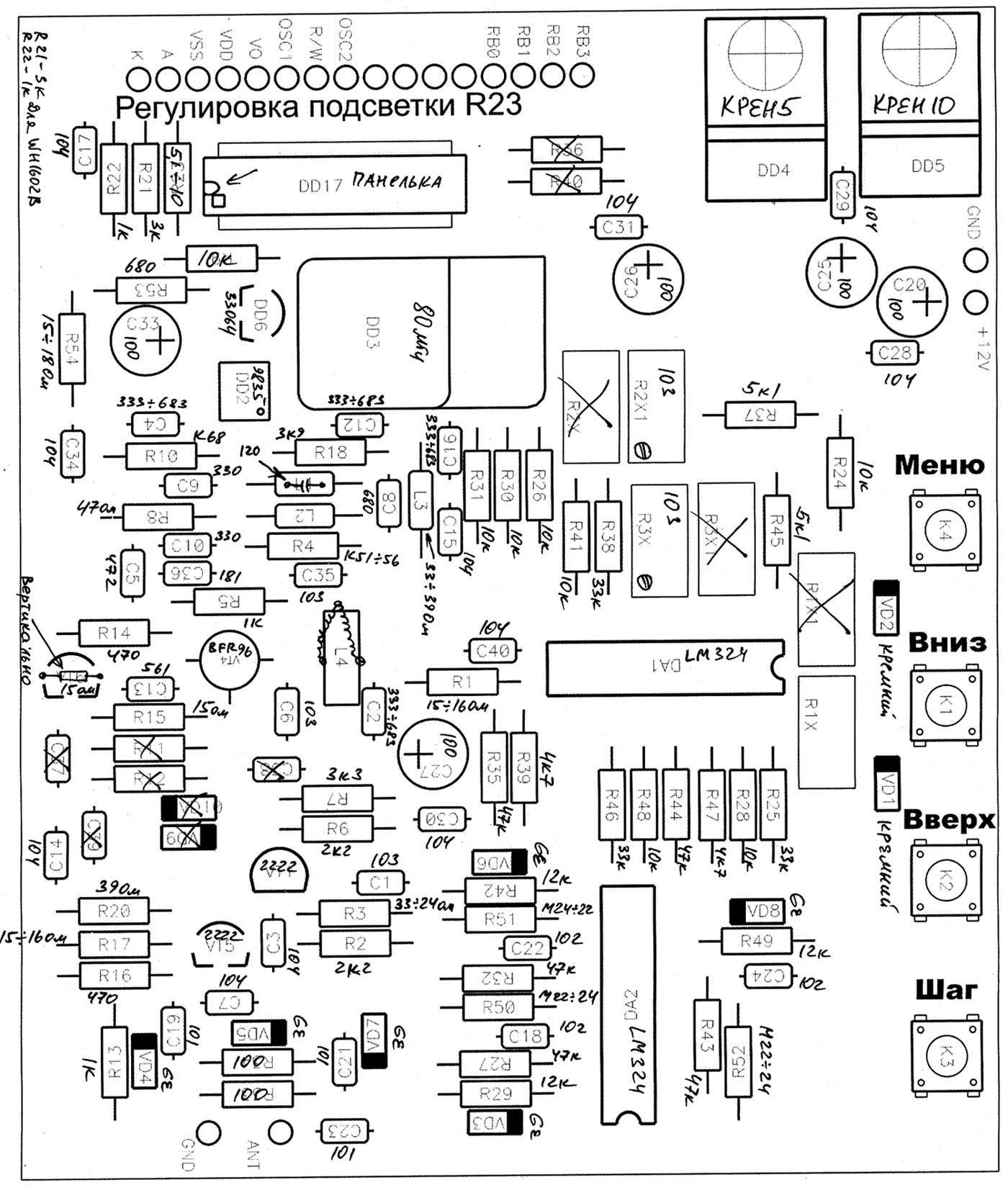

По очепяткам на плате - тебя предупреждал о них. Нет ошибок только в последней версии платы, которая с зеленкой на фото. Но ко мне они уже с запаянными элементами доходят. Чистых тех плат у меня уже более года нема. Только вот такие платки без зеленки и с хомутами у меня и в остатках.

_________________
Aleksandr

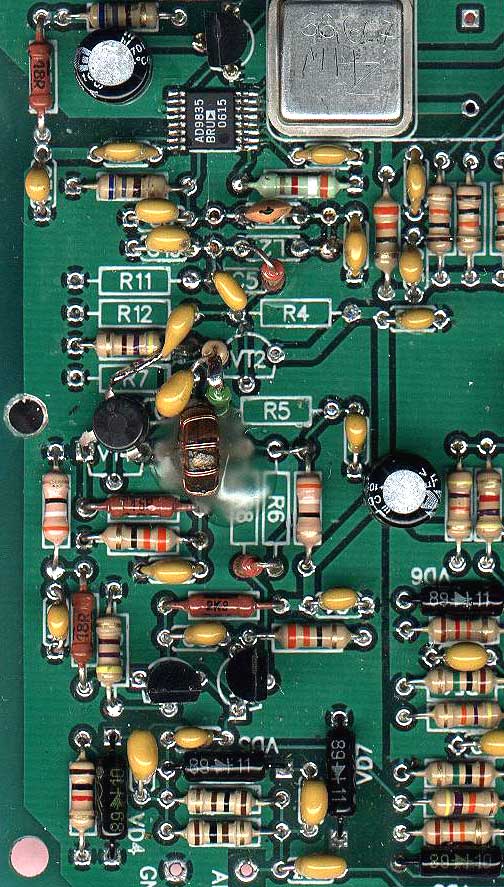

Саша, спасибо за ответ! Продолжаю монтаж, ошибки в плате легко исправляются. И еще один вопросик по усилителю после ДДСки, у тебя здесь на фото я разглядел "лишние" транзисторы. Усилитель нужно делать именно такой как у тебя на схеме, на трех транзисторах?
Юрий.

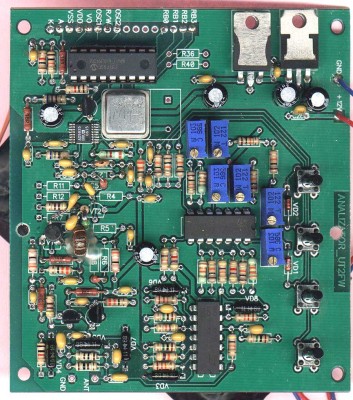

Нужно делать по последней выложенной схеме. Сюда её прикрепляю, ещё раз. Смотри внимательно на предыдущие версии платки и делай вариант "модифицированной".

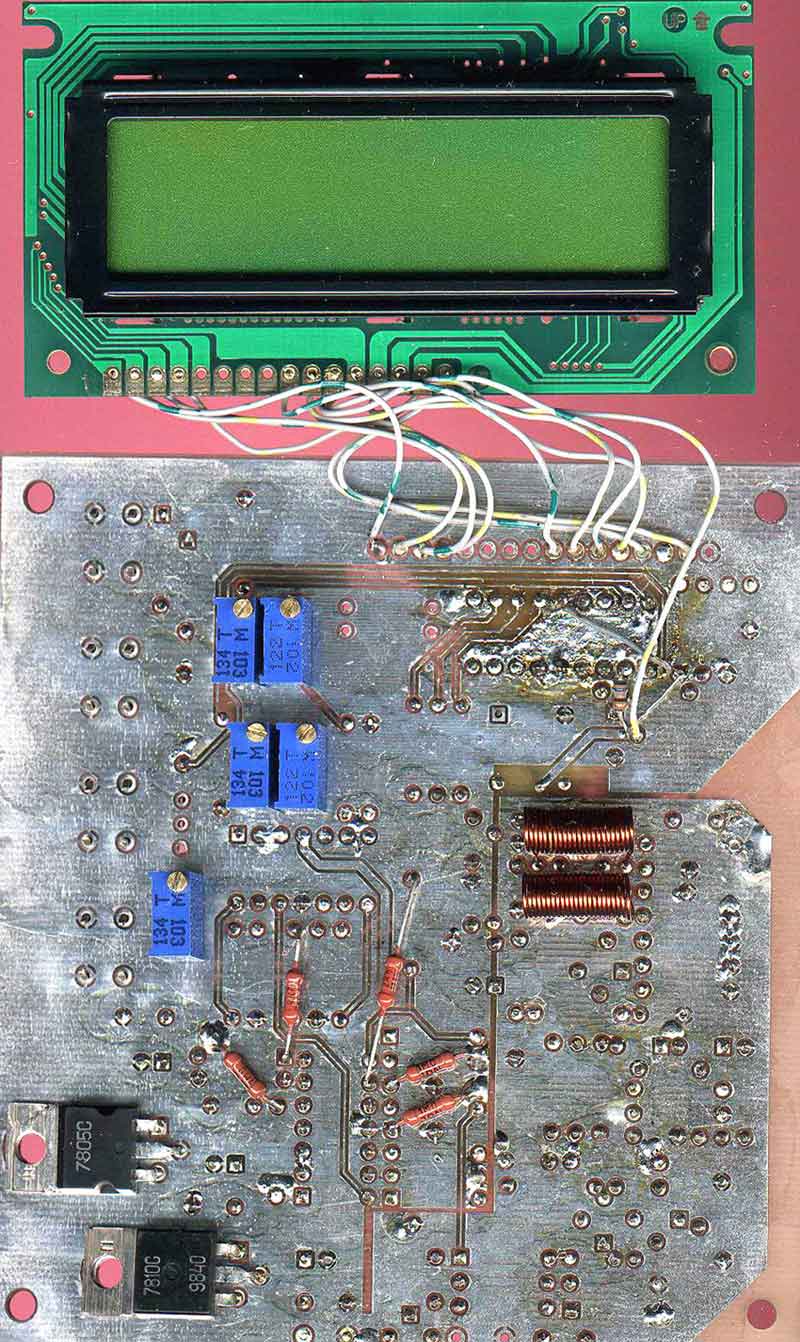

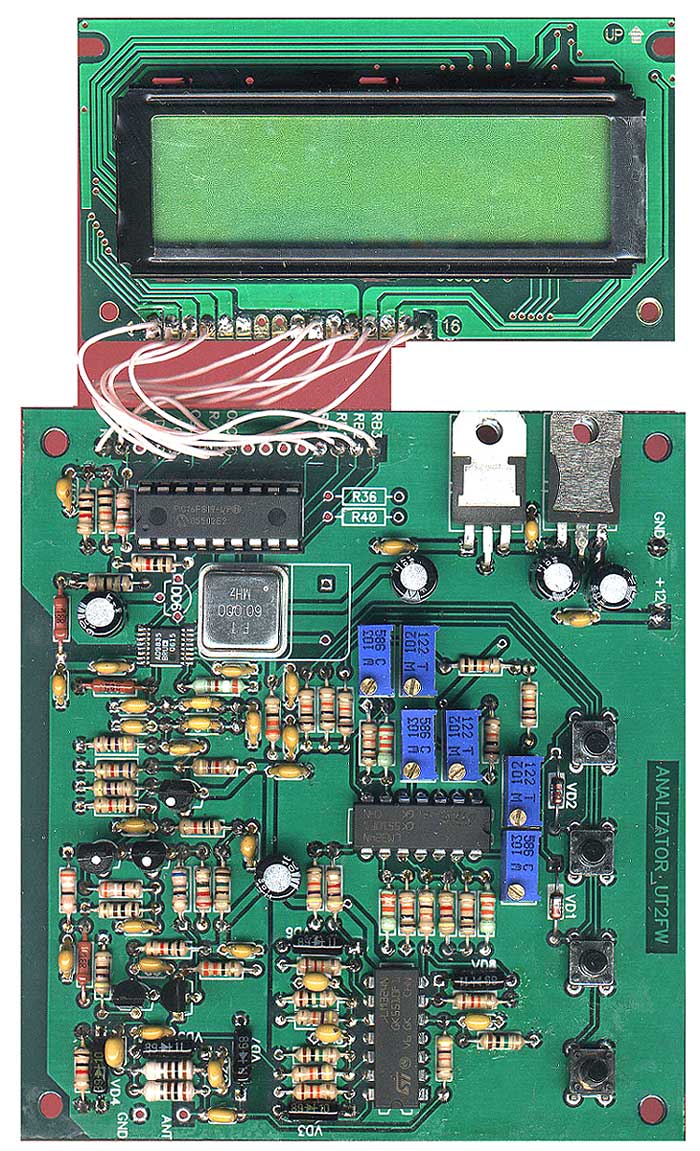

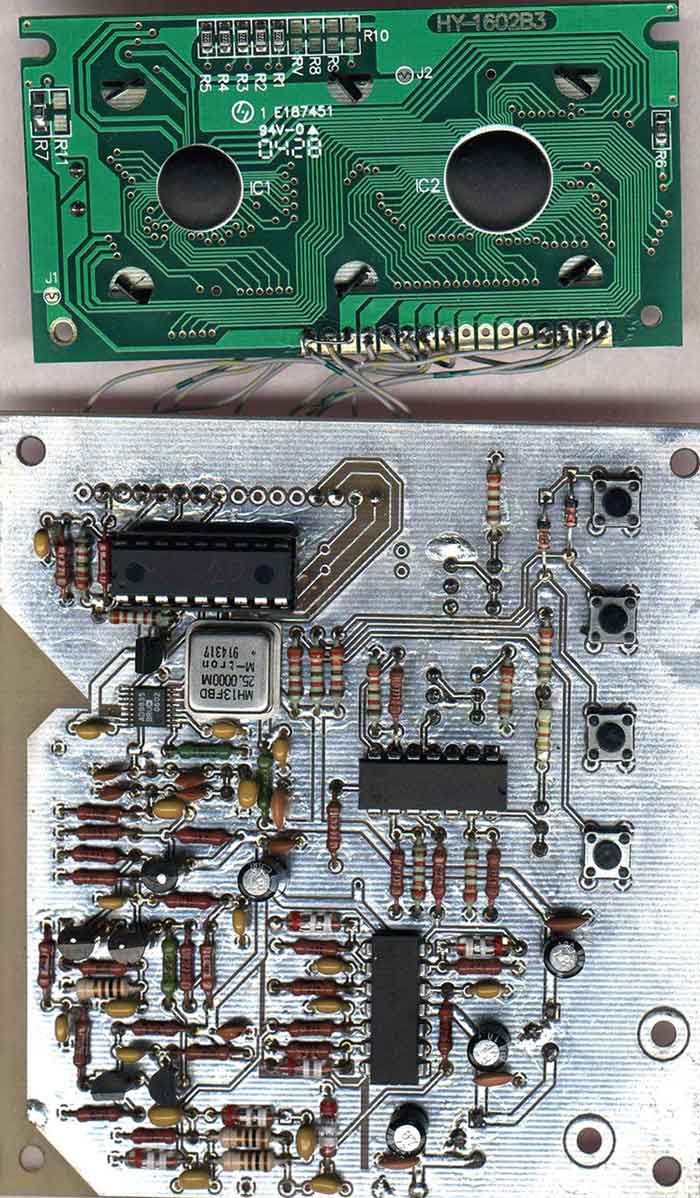

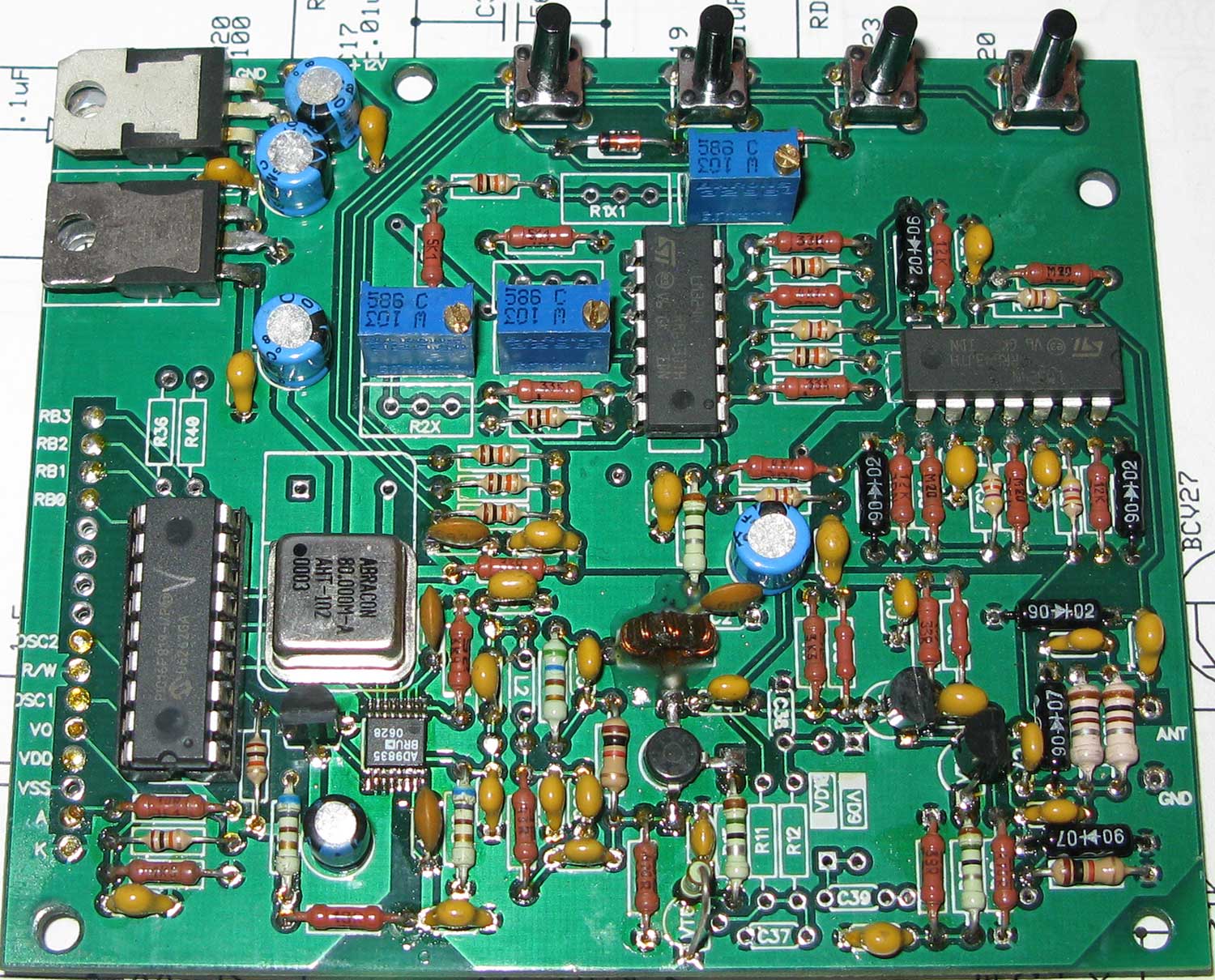

P.S. Для интересующихся тематикой "полуфабриката" АА - готовые платы АА с ЖКИ (такие, как на фото ниже) - можно обращаться к RA4ASE. У Алексея они есть в наличии.

_________________
Aleksandr

Дядя Саша, привет!

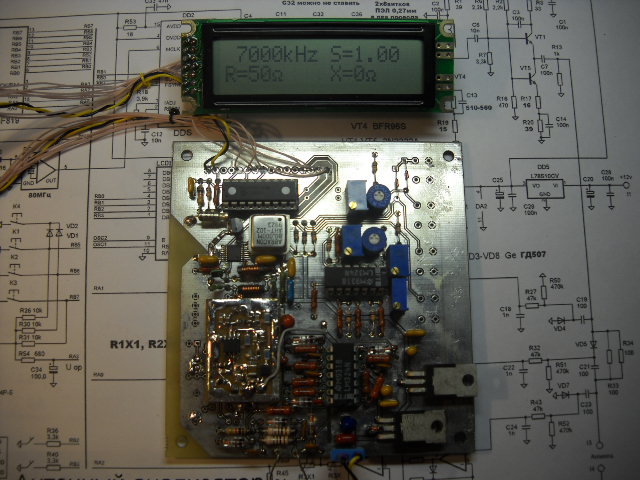

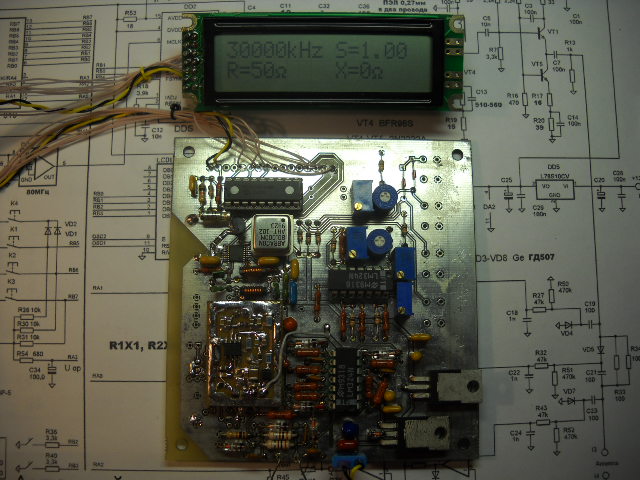

Сегодня я закончил монтаж АА и все настроил. Конечно я поленился разбираться и паять ШПУ, который ты рекомендуешь, а поставил туда платочку усилителя (она у меня была) на микросхеме AD8009, это операционный усилитель с частотой единичного усиления 1ГГц, поэтому при усилении 10-ка, получается совершенно ровная АЧХ в полосе 30МГц, и прекрасная нагрузочная способность. Неискаженный сигнал до 2-х с лишним вольт. В результате прибор во всем диапазоне показывает одинаковые зачения КСВ и сопротивления. Еще раз спасибо! Фото прилагаю.
Юрий.

Ага, гуд. Проведи, please, лабработу. Откалибруй максимально близко к "математическим" цифиркам, прицепи нагрузку скажем 470Ом и внимательно погоняй в районе 17-21МГц. Диоды 507-ые имеют в этом участке первую "неравномерность" - если вылезет "реактивка" на активном сопротивлении - уменьшай цифирки калибровки (Vо и V50) до тех пор пока "реактивка" не исчезнет - эти значения запомни и имей их в виду. Т.е. с теми диодами, которые ты применил, в этом участке частот, цифирки калибровки должны быть такими. Если захочется более "прецизионный" прибор - нужно снова брать кучку диодов и более тщательно их подбирать. Теоретически, только со всеми абсолютно одинаковыми диодами, АА будет максимально точно повторять "математику" в него заложенную. На практике, конечно, такого сложно получить - подобрать все 6 одинаковых диодов - это задачка, аднака...

_________________
Aleksandr

Саша, попробую это проверить. Хочу сказать, что ГД507 я так пока и не нашел. Выпаял из выброшенной французской электроники 30-ти летней давности пару десятков германиевых диодов, выбрал 6 штук с примерно одинаковым прямым напряжением. Тип диодов не знаю, на них надписей нет, но у них очень небольшое прямое напряжение, около 200 милливольт.

Дядя Саша, привет! Скажи пожалуйста как разработчик и опытный пользователь прибора. Я сейчас делаю корпус, на плате поставил подстроечные резисторры по 10 и 1-му килоомам. Под какие резисторы нужно делать отверстия? Достаточно ли будет для коррекции показаний резисторов точной настройки 1К?
Юрий.

Оставил только многооборотные резисторы по 10к.

_________________
Aleksandr

Александр Юрьевич! На фото модифицированной платы на базу Vt1 сигнал через резистор с верхнего конца трансформатора подаётся? Или я ошибаюсь? А то задумал платку перепаять, а в этом месте чуть споткнулся.

Батенька, дава глазеть в схему, бо где там какой "конец" мы так не разберёмся.
Смотри вложения. На компакте от UT2FW у тебя это тоже есть.

_________________
Aleksandr

Ок! Сделаю по схеме и усё
