Вот мой вариант руководства, читай, думай. Не понравится - выкинь в корзину.

Нормально. Но П4.3 выделенный красным - мы к нему вернёмся, когда ты всёж настроишь свой АА и поменяешь в нём диоды на те, о которых столько времени тебе толкую.
Нема инфо по теме переключения АА на работу с иными волновыми сопротивлениями. И как АА настраивать, чтобы он был менее или более чувствительный к наводкам, которые всегда есть в антенне. У тебя нет антенны большого периметра - посему ты эту тему пока не прочуял. А вот обладатели рамок на 160м в условиях большого города всегда загрубляют чувствительность прибору и спокойно настраивают при его помощи антенну. В чём и есть преимущество этого АА - это возможность за счёт лёгкой перекалибровки приспосабливать его для проведения измерений в различных условиях. Кста - ты как-нибудь проверь какие калибровочные цифирки выставляют янки в своём MFJ, если он тебе попадётся. Будешь приятно удивлён. Или хотя бы измерь при помощи MFJ реактивное сопротивление антенны и затем сравни с показаниями АА. Об этом докладывал в первом своём посте в этой ветке. И после этой лабработы подумай о высказываниях в эфире, типа:"Моя антенна настроена по американскому MFJ, что ты мне тут будешь рассказывать"! Ну и можешь далее подумать по теме - нужны ли в действительности те "блохи" на измерение которых ты так напираешь...

_________________
Aleksandr

Кстати, как шустро у тебя форум эти пару дней работает?
Откатить удалось на 00:05. Посему нету твоего утрешнего поста. Форум из-за плановых работ у хостера, пока подтормаживает...

А на счёт выбега установок - давай к ним вернёмся после того, как всё ж поменяешь диоды и настроешь свой АА. Т.к. в приборе, который приспособлен именно к батарейному питанию, давать какие-то цифиры получасового выбега - это, согласись, "как-то не логично". Из практики пользования этим АА и здесь, и в RU6L, когда настраивали антенны с друзьями в различных условиях - не замечал каких-то "сдвигов" в показаниях прибора. На морозе, правда, не пользовались, но с RA6LMP пол дня пробегали на улицу-в дом осенью, когда настраивали две его антенны. Температура на улице была немного выше нуля. Конечный замер производили вже в доме и понятное дело на АА отградуированный по "математике", дабы показались все "блохи". Никаких "температурных проблем" замечено не было - антенны настроили как и хотели.

_________________
Aleksandr

Плохо работал субботу-воскресенье тормоза - ужОс!
Жаль ушла мысль в корзину... Но мы ее повторим.
Относительно п.4.3. Если по нему после получения прибора все оки доки - то далее и говорить не про что. Однако ежели при таком измерении от СТАЦИОНАРНОГО источника питания уставки Vi,V50 сильно разъедутся, то это прямой дефект прибора. Надыбаю диоды --- все повторю еще раз. Эксперимент повторю полностью, на той же антенне, коли ее не свалит ветер, тьфу-тьфу ...

Сейчас вроде бы хостер наладил свою работу. Форум без тормозов. Брали они два дня тайм-аута для перехода на новую платформу. Сегодня до обеда ещё подтормаживали - видимо огрехи вычищают... Обещают более шуструю и устойчивую работу после обновления. Посмотрим.
По АА - ваяй, потом вернёмся к теме. Обязательно доведи ШПУ до уровня "вкопанной" амплитуды. По ламповому вольтметру амплитуда "вкопанная". Если смотреть по Vi - может ёрзать туда-сюда максимум 2-3 единички.

_________________
Aleksandr

Недавно забрал с завода остатки запчастей для сборки плат АА. Есть и немного неиспользованных чистых плат. Платы идеального качества, если сравнивать с тем, что как сейчас у нас везде делается. На пол сотни попалась всего одна с междорожечным замыканием. Для сопливовизжащей публики на предмет таких замыканий и - "я запаяло, а оно чё-та не заработало?!" - прошу не обращаться. Для Радиолюбителей - инфо выложено в магазине, см. по ссылке => МАГАЗИН

_________________
Aleksandr

Александр Юрьевич, здравствуйте! Какой величины номиналы индуктивностей в фильтре после DDS-ки?

0,8-0,9мкГн

_________________
Aleksandr

Спасибо.А то в витках ясно, а номиналов не было.У меня провода такого диаметра нет, использую либо тоньше либо толще.Измерять есть чем вот и спросил.

Всем здравствуйте. Заинтересовала тема АА от UT2FW, хочется попробовать свои силы в сборке/настройке прибора, но почему-то не получается скачать с сайта файл печатной платы и прошивки АА. Нет ли у кого нить печатки АА в lay? Буду очень признателен.

http://www.cqham.ru/forum/showthread.php?t=3363 тут все есть.

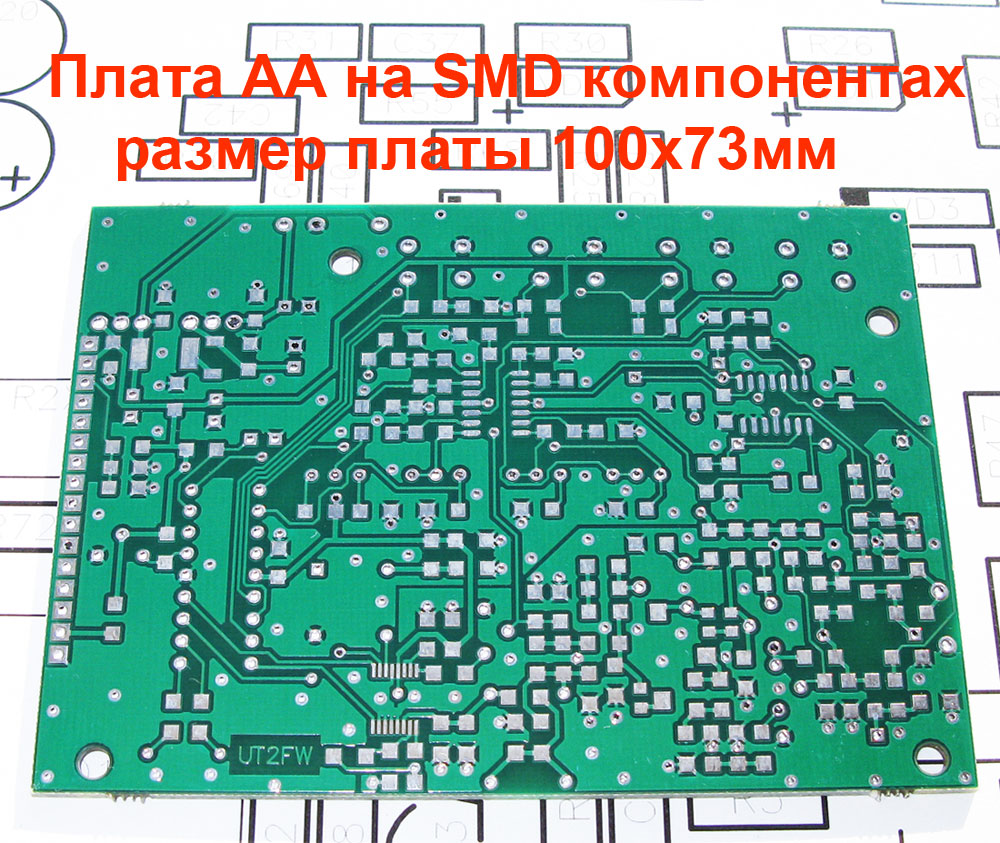

Уважаемые самоделкопаяльщики, ваше счастье в ваших руках! Т.е. всё зависит от вашей же активности. Реалии бытия таковы - за прошедший год самоделкопаяльный интерес к платкам АА - 2-3шт. Если "активность" будет аналогичной, в чём и не сомневаюсь, то к плате достаточно монтажной схемы с указанными на ней номиналами элементов - что-то типа такой, см. архив ниже. Кто же будет сидеть вырисовывать ещё и принципиальную схему, если она никому не нужна?
Цена? - стоимость печатки под SMD компоненты сущие копейки, см. => МАГАЗИН.

_________________
Aleksandr

Почему это не нужна схема...?

Спасибо за ответ, Александр.
Нужна схема, иначе это кот в мешке.

_________________
Владимир

Александр, так появится ли схема в ближайшее время? Я собственно хотел заказать плату, с оплатой через вебмани. Но без схемы не вариант.
Кстати, какой размер элементов, 1206?

_________________
Владимир
