Александр, спасибо, разобрался.
Еще раз благодарю за помощь в приобретении анализатора.
Заканчиваю ремонт в квартире и приступаю к любимому занятию - с паяльником в руках.
С уважением, Павел.

Плата отличная и очень удобная в монтаже. Вывод RW индикатора пришлось соединить с корпусом проводком. Первый вывод DA2 отрезал проводничок. Отказались работать присланные из Китая 2N2222. Только заменив на 2Т3117А получил не просаживающийся выход. У меня вместо BFR96S стоит BFR90. Запас по АРУ минимальный, наверное придется выписать оригинал. Генератор на выходе дает максимум 1.5В . Наверное из-за этого, хотя не уверен - схема с ООС и думается, не очень зависит сильно от типа транзистора. Или я неправ?
Шести одинаковых диодов не нашлось и я подбирал их просто парами. 4 штуки ВАТ46 и пара 1Д507А. Все работает, разбежка на краях диапазона не более 2 Ом, что лучше 5%, но в калибровочном меню "500\500" нету. Идут уже по почте сотня 1N5711 , надеюсь выберу из них комплект! Резистор регулировки DDS сначала поставил 10к, потом увидел в форуме, что его номинал 4.7к. Поставил параллельно резистор 10к дополнительно, вроде работает. Прибор хороший, в работе удобный и думаю, доведу его до еще более хорошего состояния.
Какие должны стоять резисторы линеаризации в каналах и как их правильно подбирать? Пока стоят 39к.
Опора 80 МГц и чего-то перепады большие на выходе ДДС по диапазону, да и сигнал слабоват. Микросхема - оригинал, прислана из Штатов, вых частота в точности соответствует.
Спасибо автору за оптимальную конструкцию и помощь в изготовлении и наладке (для паяльщиков) удачного и нужного прибора!

Поясните, откуда эта проблема? Все калибруется по инструкции, но при подключении конденсаторов прибор норовит показать кроме реактивности еще и активное сопротивление! Где искать косяк?

Аркадий, как уже неоднократно на это указывал и ещё раз повторю - при правильном изготовлении, в том числе при применении тех же элементов, что и в авторском варианте - вся "настройка" заключается только в калибровке прибора на сопротивлении 50Ом. Специально слово настройка взял в кавычки, т.к. настраивать нечего, только откалибровать. Каким образом измерять этим прибором ёмкости конденсаторов и индуктивности катушек - инфо привёл в картинках в соседнем топике, см. по ссылке => viewtopic.php?f=3&t=30&start=30 Дополнительно к той инфо ничего нового не добавлю. Могу только "пофантазировать", т.к. давать однозначные заочные рекомендации по работе изделий, которые и в глаза то не видел, как бы это эээ....
Ясно одно - на вход микропроцессору поступают "не те" амплитуды, которые поступают в "правильном" варианте исполнения прибора. А вот почему "не те" - может быть 333 причины. Мы их все обсудим, а окажется что виновата была 334-ая причина.
Фантазирую:
1.Тип применяемых диодов отличается от тех с которыми отрабатывалась схемотехника прибора. Что делать? - применить оригинальные диоды.
2.Частотная характеристика диодов не позволяет проводить такие измерения. Что делать? - попробовать провести измерения на более низкой частоте.
3.В выходном сигнале ШПУ повышенный уровень гармоник. Что делать? - подобрать индивидуальный режим для применяемых транзисторов - добиться "синуса". Как вариант применить оригинальные 2222.
4.Подобрать индивидуальный режим буферному каскаду. Добиться минимума "мусора". Как правило форма выходного сигнала зависит от качества работы этого каскада.
5.Добиться аналогичной с исходным прототипом работы всего ШПУ.
6..... слишком много отличий от исходной схемотехники - посему продолжать можно "до упора", пока применяемая элементная база не сравняется с прототипом...
7.... как можно требовать от прибора работу, аналогичную прототипу, если - и диоды "вразброд", и ШПУ - "из того, что было"... ???

_________________
Aleksandr

Спасибо, Александр. Примерно так и я думал. Обратил внимание на то, что относительно нуля синус на выходе ШПУ процентов на 10 несимметричен. Подобрал режим одного из транзисторов, убрал несимметрию , и установив на выходе примерно 2В амплитуды в ненагруженном режиме получил все, что надо. Т.е. лезли гармоники.
Косвенно навело на мысль об этом то, что при прикосновении иглой к диоду Д4 активность пропадала! Теперь работает отлично. 1-30 МГц расхождение на эквиваленте максимум 2 Ома (промаргивает). Реактивности по индуктивностям - емкостям показывает точно. По КСВ с показометром от 4z5ky - один в один. В течение пары часов включал - выключал много раз, настройки стоят. Греются транзисторы немножко, стабилизаторы ( кстати, ЕНку поставил на 9В)- тоже. Можно работать часами. Я очень доволен вашим проектом. По соотношению цена - возможности - качество пока равных ему не наблюдается. Теперь куплю к нему 8 штук аккумуляторов "никель - цинк" , а пока поработаем с внешним ( через разьем). Спасибо - это то, что нужно! Уже "победил" свою кривоватую антенну, добавив прямо в шеке катушечку 8 витков и стало возможным работать на 14МГц. Мой 440 не строился своим тюнером на нее. Теперь и ее до ума доведем!

Из переписки -
Доброго времени суток, Александр! Если выберите минутку и отреагируете, буду очень признателен. Хочу спросить совета - в 2011 приобрёл у Вас АА. Вот позавчера при включении показания веселятся как хотят, небыло времени-отложил до вчера. Вчера при включении экран потух через мгновение. Померял напряжение-сдох 7810. Сегодня заменил. Стабильно держит 10 вольт, есть стабильные 5 вольт. При подключении 50-ти омного резистора показывает правильно, калибруется тоже корректно. Но при включении ксв больше(значёк)999, К от нуля вылезает до тысяч четырёх, Х в районе 2300. Меряю эталон - всё нормально. Что скажете - не обращать внимания? Спасибо. С уважением, Александр.
По замене КРЕНки - такое бывает - ничего не поделать - без разницы - что бульбаши, что китайцы их делают - могут годами работать, а потом "бац и нема"... ...благо, что крайне редко такое случается...
По теме "цифирок" - те, что рисуются на ЖКИ в не нагруженном положении - это те уровни, которые в данный момент есть на антенном разъёме - процессору по боку что измерять - что ему подали на вход АЦП, то он математикой обработал и выдал результат на ЖКИ. Можно зайти в Меню и посмотреть какие там уровни на трёх входах - вот они и обрабатываются микропроцессором.
Иногда попадаются КРЕНки, которые "текут" во времени и возбуждаются (даже с конденсаторами прямо на выводах - по даташиту) - если попалась блудливая КРЕНка - от неё и может по шинам питания расползаться невесть что... Крайне редко попадались блудливые на 5В - ещё и по опыту их применения в СДР-ской технике. Хотя однажды несколько дней никак не мог "победить" один АА - у него "расползались" показания с изменением частоты. Ничем - ни осциллографом, ни анализатором спектра, ни на слух по сигналу из АА в ТРХ - никаких отличий не обнаруживалось от штатного экз. Начал "косить" детали - когда дошёл до 5В стабилизатора - тут и "попустило"... Каким боком 5В стабилизатор влиял на измерения - для меня так и осталось загадкой - 5В выдавал стабильно, осцил. ничего не видно побочного из него... Так что не факт - если стабилизатор держит стабильное напряжение на выходе - это ещё есть 100% исправная его работа.

Инфо для un7ed
Посмотрите на осциллограммы ВЧ сигнала из ШПУ, которые приведены в этом же и соседнем топиках. По показаниям СК4-59 чётко видно - гармоники проявлены на уровне не хуже -45дБ. Можете сами посчитать какие это уровни относительно основного сигнала - они абсолютно никоим образом не могут повлиять на измерения. Такого результата нужно добиться от ШПУ.
ВЧ на выходе ШПУ - по схеме С7-R13 - ламповым вольтметром Vэфф=1,25-1,35В - без разницы - нагружен он в антенном гнезде или нет. Крутим R2X2 (монтажная схема) - максимальная амплитуда обычно зашкаливает стрелку вольтметра на пределе 3В - понижаем до резкого порога - обычно в пределах 1,3Вэфф. - это сработала АРУ - на этом ВЧ уровне и останавливаемся. Тогда ВЧ не будет "гулять" при перестройке. Хотя схемотехника этого анализатора "вылизана" годами разработки и применений - даже и без АРУ он даёт минимальную погрешность в измерениях - что у вас и получилось - при 2В эфф. АРУ не работает, но за счёт линейной АЧХ погрешность измерений во всей полосе частот минимальна.
Несколько лет ранее где-то в инете попадалась сравнительная табличка различных "буржуинских" анализаторов - профессиональных и не очень... Жаль, что не могу её найти - полезно бы было её продемонстрировать для озабоченных возрастанием 2-5% погрешности к краям измеряемого диапазона частот. В той табличке есть профессиональный АА стоимостью даааалеко за 1000$ у которого погрешность в рабочем диапазоне частот превышает 10%.
Ещё - нужно не 8шт, а 11шт если это аккумуляторы и 9шт если батарейки - спасибо RN4HGS, что надоумил провести лабораторную работу по современным батарейкам-аккумуляторам, см. по ссылке => viewtopic.php?f=3&t=233&start=15.
И ещё - по страничкам то этого раздела пощёлкайте, полезно... - куча лишних вопросов отпадёт...

_________________
Aleksandr

Из переписки -
...и еще тупой вопрос от неопытного радиолюбителя. Чтобы меньше париться со всякого рода переходниками, если я установлю на корпусе АА два разъема (к примеру байонет ср50 и разъем как на всех буржуйских трансиверах) будут ли эти разъемы как то влиять друг на друга?

У вас всегда есть возможность проверить верность показаний прибора - воткнули в разъём калибровочный резистор - если есть расхождения - подкрутили резисторы калибровки. В чём и весь сенс этого прибора - вы всегда можете его откалибровать под свою задачу. И в любом разъёме - хоть на каждый диапазон их там "навтыкайте".
Ещё раз коснусь вопроса, который частенько мне задают "чиста-пользователи" - Прибор нужно постоянно калибровать перед применением? Отвечаю - DN-AA не нужно калибровать перед использованием. При изначальной калибровке прибора на частоте 7,05Мгц, погрешность измерений к краям диапазона рабочих частот, т.е. к 1МГц и 30Мгц вырастет не более чем на +-5%. Погрешность измерений растёт ниже частоты 2МГц и выше частоты 22МГц. В диапазоне рабочих частот 2-22МГц погрешность прибора не превышает +-1Ом, т.е. +-2%. Если же пользователя не устраивают такие погрешности измерений - он всегда может откалибровать прибор на измерения с погрешностью менее 1%. Правда, у меня всегда возникает вопрос - для каких это любительских целей потребны такие минимальные погрешности? Т.к. параметры антенны даже в течение суток могут изменяться на значение значительно превышающее 10% - это связано с изменяющейся влажностью воздуха, проводимостью почвы - перетянули какую-нибудь железки под антенной и т.д. и т.п. В этом убедился каждый, кто обзавёлся антенным анализатором и часто проверял параметры своих антенн.
Ещё инфо в тему плюса легкой калибровки прибора. Пользователь всегда может настроить "чувствительность" прибора к измерению реактивного сопротивления. Как-то попадалось инфо из руководства пользователя аналогичного класса антенного анализатора - его производитель честно признаётся - "Прибор не измеряет реактивные сопротивления ниже 15Ом". Или с переходом на графический индикатор в приборе тоже упрощается задача индикации "цифр" - просто рисуется на графике провал в АЧХ - по большому счёту при настройке антенны нас это и интересует - подогнать провал (КСВ, минимум реактивности) на рабочую частоту - сколько там тех Ом реактивности в провале останется - кого это интересует? В нашем же случае за счёт возможности легкой калибровки можем настроить прибор на измерение единиц Ом реактивности.
Не нужны "супер-пупер" точно-скрупулёзные измерения? - один раз калибруемся (или не трогаем калибровку при покупке готового DN-AA) в середине рабочего диапазона частот и пользуем прибор.

_________________
Aleksandr

Вниманию самоделкопаяльщиков (и не только) - тех, кого интересовал компакт-диск с инфо по железкам UT2FW. Пару раз диск, прикладываемый к "железкам", не прочёлся - сложно сказать почему - может приводы так пишут-читают или при пересылке диск повредился...
При записи компакт-диска есть верификация записанного на компакт - поэтому каждый компакт-диск после записи верифицируется и то, что он не записался - такой вариант исключен. Но факты нечитабельности отмечены - посему весь компакт слит в интернет.

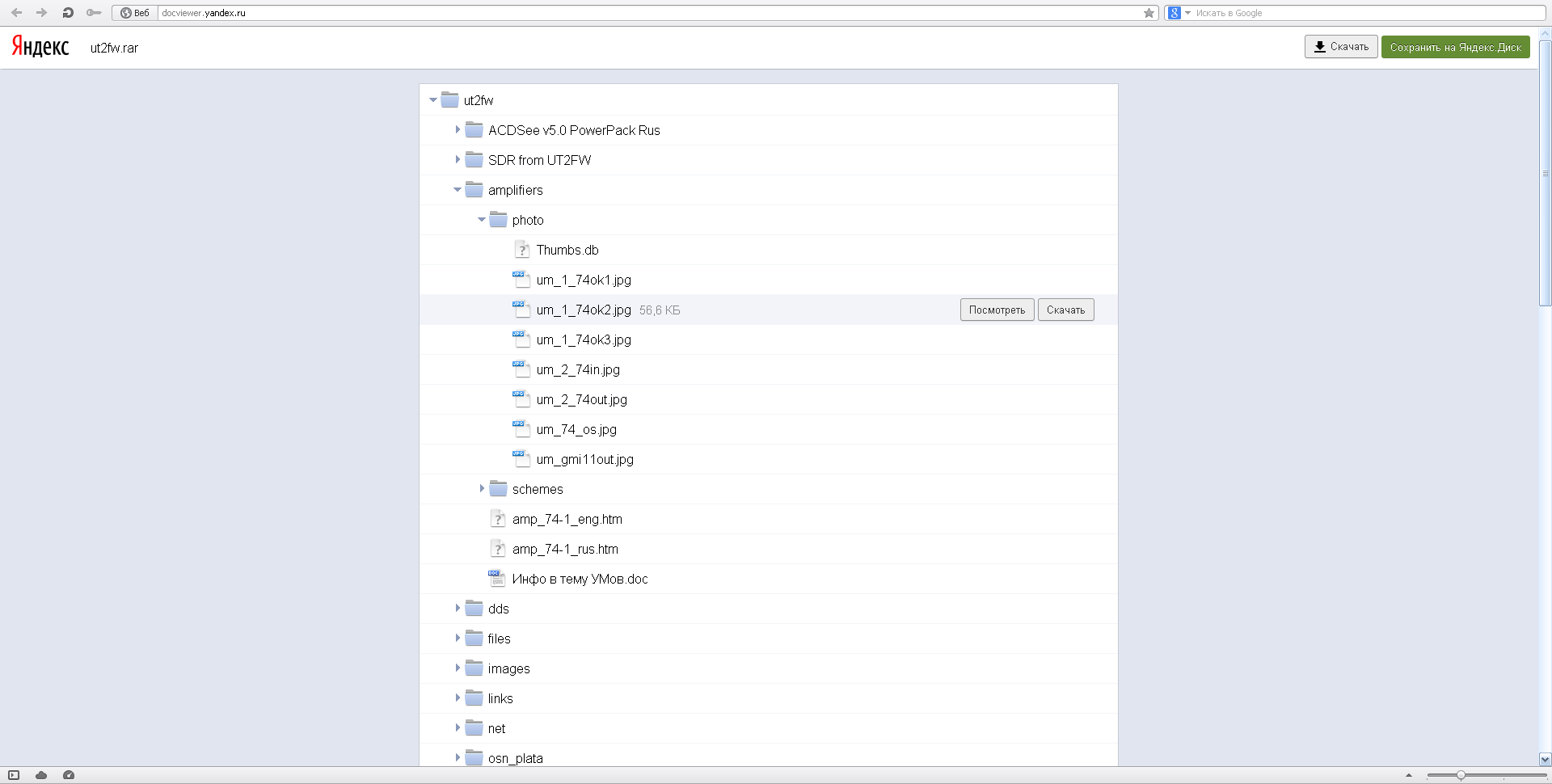

Ресурс для скачивания - Yandex-disk, ссылка => http://yadi.sk/d/9aHe9X1y9WxvM - здесь можно как скачать, так и просмотреть диск и скачать (посмотреть) интересуемый какой-нибудь отдельный файл-картинку. Ниже скрин варианта просмотра диска. Посему рекомендую отсюда брать.
Чуть позже выложу компакт-диск здесь и на сайт - хостер обещает наградить безлимитным ресурсом - наконец-то и мы дожили до тааакого счастья!

_________________
Aleksandr

яндекс диск - пусто или ссылка пустая

Неа, не пустая... это "засады" всех бесплатных социальных сервисов - могут правила игры меняться без предупреждения пользователей. Yandex закрыл доступ к файлу без всякого на то моего желания. Пришлось заново открывать доступ. Новая ссылка => http://yadi.sk/d/9aHe9X1y9WxvM
Чуть позже - хостер обещает через несколько дней - как откроется безлимит - выложу компакт на свой платный ресурс - тогда ничего не будет "закрываться" без моего ведома.

_________________
Aleksandr

Огромное спасибо, Александр!

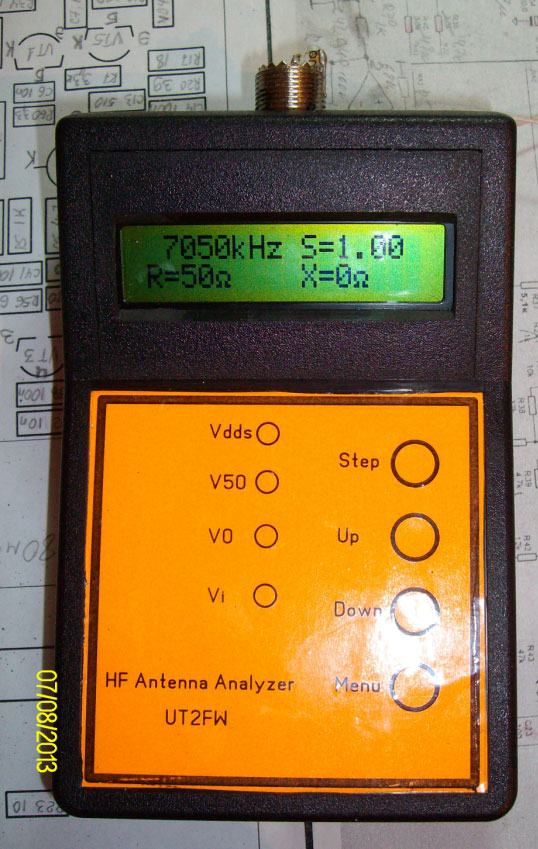

Приобрел у Вас комплект для сборки АА. За выходной день спаял и чудо, все с пол оборота сразу заработало. Очень доволен! Вот что получилось.

Чудес тут никаких нет - DN-AA отработанная конструкция не на одной сотне экземпляров. И в случае, если что-то не "запустилось" - внимательно глазей, что неправильно сделал-припаял. Посему и тему "не-запускабельности-глюков" этого антенного анализатора практически не поддерживаю - "запускабельность" была отработана в первые два года изобретения этого "чуда".
А вот тематика его доработок и кто как его делает - это всегда интересно.
Кстати, фотки-картинки не нужно вставлять в Ворде, чтобы сюда выложить .doc файлом. В форум картинки без проблем грузятся в том виде, в котором и получаются из цифрового фотоаппарата. Вытащил картинку из вашего .doc файла и выкладываю.
Интересный коробок для АА. Насколько понимаю - батарейки в него не лезут?

_________________
Aleksandr

Корпус куплен в промэлектронике,
Да батарейки не вошли, применил аккумуляторы от б/у сотовых телефонов.
Картинку с фотоаппарата пытался вложить, сайт на меня выругался , что очень большой файл.

О! Тоже правильное решение - благо сейчас сотовых телефонов и к ним аккумуляторов как "грязи"... При желании всегда можно подобрать потребные по параметрам.
По объёмам выкладываемых файлов - было ограничение на файлы объёмом более 5МБ - увеличено до 25МБ. Думаю, такого объёма будет достаточно - т.к. даже в RAW формате объём файла картинки не превышает 20МБ.

_________________
Aleksandr

ну и как эти диоды? спрашиваю потому-что у нас такие есть на рынке.

и как насчет Д18 ? сравнивал по справочнику вроде близок к ГД507.
