Так вот - к нашим низким частотам. Как раз СДРная техника тем и отличается в
положительную сторону от иной КВ техники, что позволяет накручивать
абсолютно любые как высокие, так и низкие частоты. И ещё - заметь, что это можно делать как на передачу, так и на приём!
"Физика" процесса - чтобы требуемые частоты излучались в эфир, нужно осмысленно подходить к решению этого вопроса. Где мы можем "накручивать" частоты? Мы их можем накручивать по НЧ тракту (скажем так - по микрофонному усилку) и мы их можем "накручивать" по ПЧ тракту. Цепочка "классического" радио от микрофона такая: микрофон-микрофонный усилок-смеситель-тракт ПЧ с полосовым фильтром-смеситель-усилок-антенна-эфир. Это упрощённая схема всей цепочки ТХ.
Предположим - ты накрутил частоты по "микрофону" и на выходе микрофонного усилителя вроде бы всё класс - бунишь как в трубу. Но! Далее микрофонного усилителя есть ещё каскады, которые могут исказить АЧХ сигнала. И в основном это касается фильтрации по ПЧ. Т.к. в СДРе и основное ПЧ усиление происходит в компьютере - ищем где там тот ПЧ усилитель. Идём в сетап, закладка передатчика
Transmit - смотрим - какую полосу там шаловливые дяди Толины ручки выставили? Если полоса ограничена снизу - то как бы ты "по микрофону" НЧ не накручивал - по ПЧ они всё равно обрежутся положением нижнего среза полосы по ПЧ. Какую там частоту среза выставить? Вроде бы - чем ниже - тем больше "труба" сохранится. Но не забывай об экранировке и
правильном заземлении системного блока.. Ты на 100% уверен в высоком качестве экранировки-заземления? Снова - не забывай, что если ты не слышешь фона на самопрослушивании (кнопка MON) - это абсолютно
не гарантирует, что фона не будет в твоём сигнале, который излучается в эфир. Поэтому рекомендую в окошке Transmit Filter
Low ниже 60-70Гц не выставлять, дабы обрезать частоты фона переменного тока 50Гц хотя бы из компьютера, т.е. трактов НЧ и ПЧ.
Внимание! Уточнение именно для СДРной техники - сигнал из компьютера на сам СДР приходит
низкочастотный, т.е. деление на усиление по НЧ и усиление по ПЧ
условно. Усилитель для тракта ТХ в СДРе
низкочастотный.
Но почему же так "длинно" рассказываю? А потому, что всегда найдётся невнимательно-читающий, который будет использовать в качестве микрофонного усилителя отдельный внешний какой-нибудь микшер или дополнительную звуковую карту. И будет слушать свой сформированный "трубный" сигнал на выходе этого "микрофонника", даже не задумываясь что "трубу" обрезано в закладке Transmit.
Флексы практически все прибамбасы заложили (а дядя Саша их сохранил
), чтобы и слышать и видеть на панораме свой ТХ сигнал. Его мы и можем слушать в гнезде Speaker. Это именно тот сигнал, который будет излучаться в эфир. И слушать при подборе своего сигнала нужно
именно в этом гнезде.
Ставь галку в окошке
Show TX Filter on Display - появятся две вертикальные голубые полоски - это будут показываться границы твоей плосы на ТХ. Лезь в закладку
Transmit и там выставляй нижнюю границу на 70Гц. Далее - включить эквалайзер на ТХ - кнопка
TX EQ должна быть включена, т.е. желтая. Сам эквалайзер - вверху закладка
Equalizer в нём тоже галку в окошке
Enabled Transmit Equalizer обязательно поставить. Если и с такими установками ты не сможешь "трубу" в своём сигнале сделать - меняй микрофон, если не поможет - тогда "прокладку" между микрофоном и табуретом.

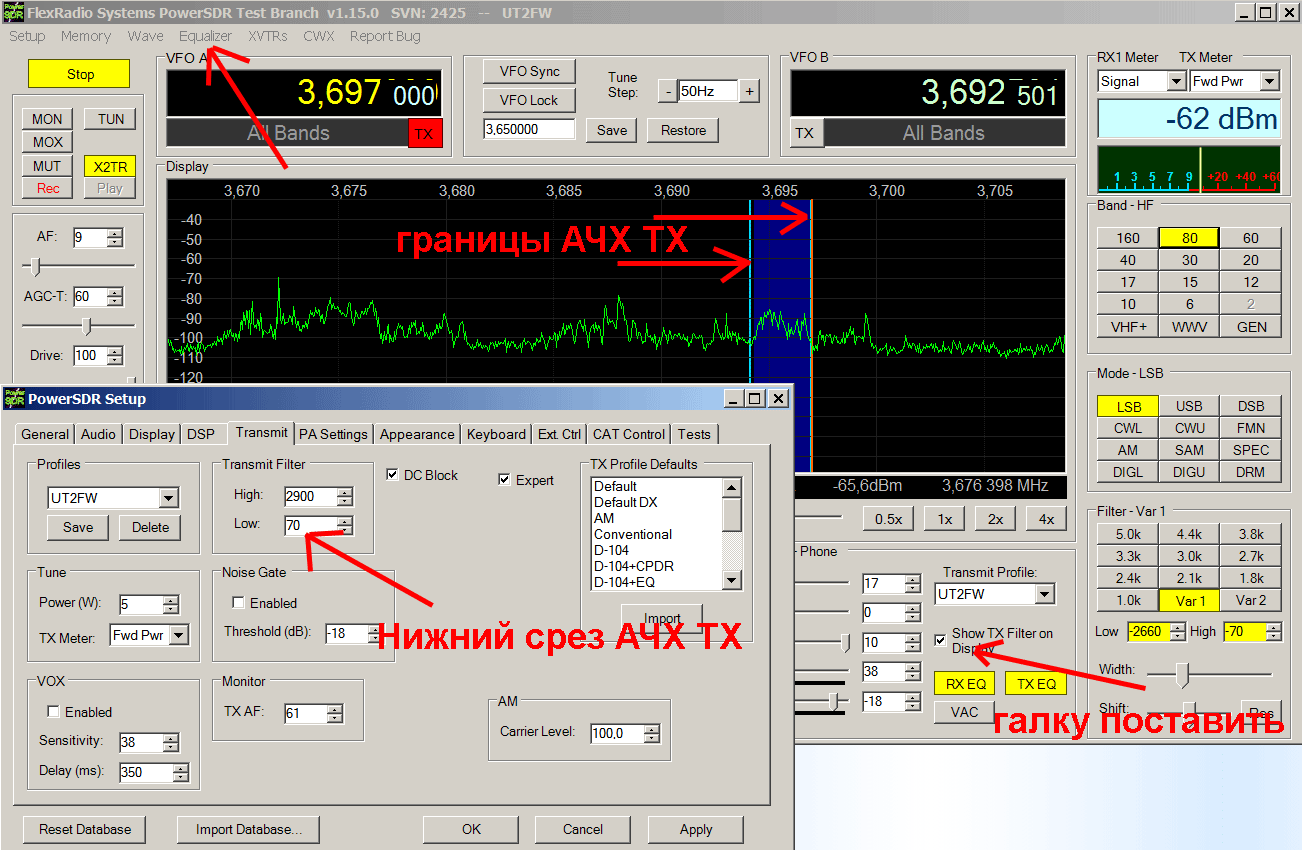

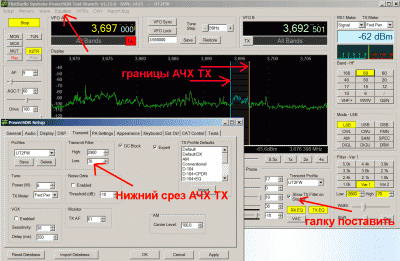

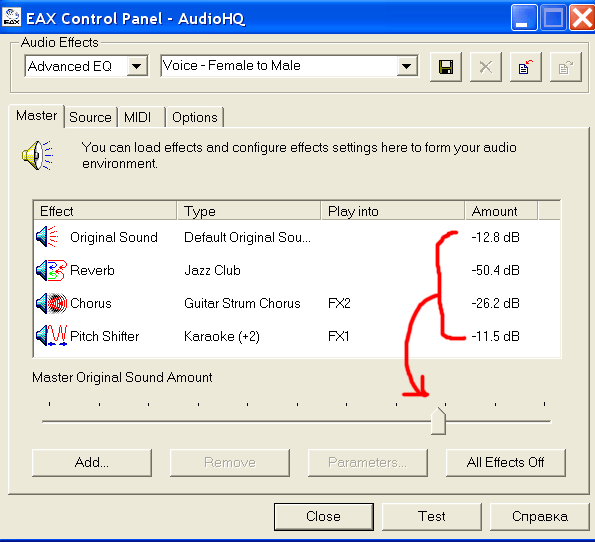

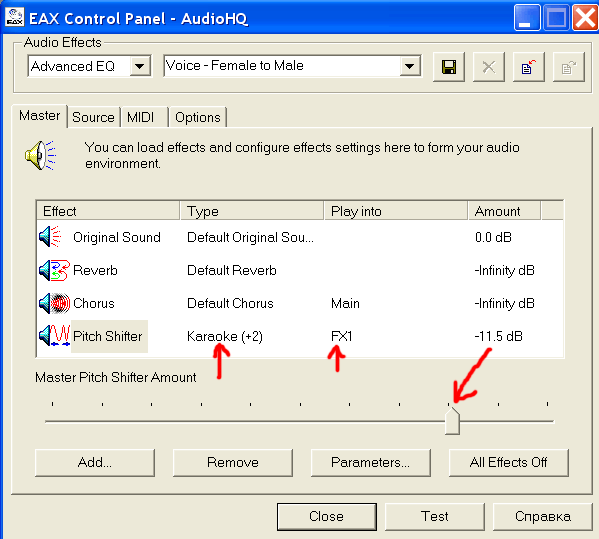

Смотри ниже скрин и внимательно по нарисованным красным стрелкам. Если ещё что-то будет непонятно - пищи!
По "случке" на 7 Мая. Не планирую, но дядя Юра UA6MP грозился привезти полный комплект SDR+мини комп - посему поалёкать-покрутить эту чудо-технику будет можно. Вот такой -
