Открываю новую ветку, т.к. появилась в ней потребность. Прошу сюда выкладывать картинки, описания, обсуждения различных вариантов комплектации и компоновки SDR-ов.
Мне одному просто не под силу освоить все направления и версии столь стремительно расширяющейся и множащейся SDR техники. А вот для тех, кто хотел бы найти именно свой, "индивидуальный" стиль в этой теме, будет очень полезно поглазеть и почитать о различном уже наработанном опыте в этом деле.

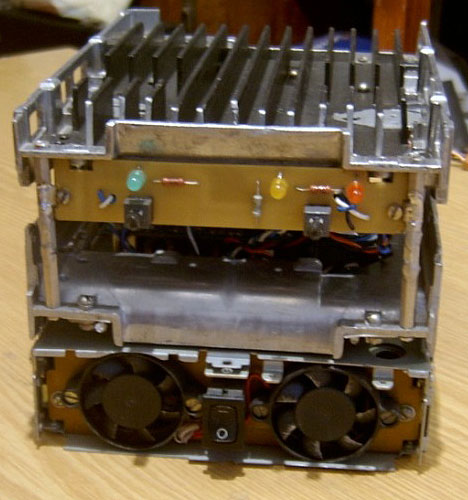

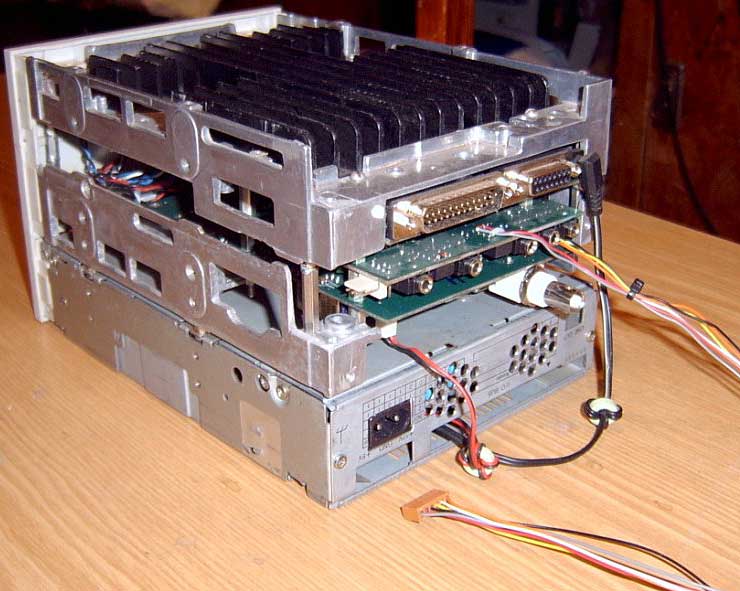

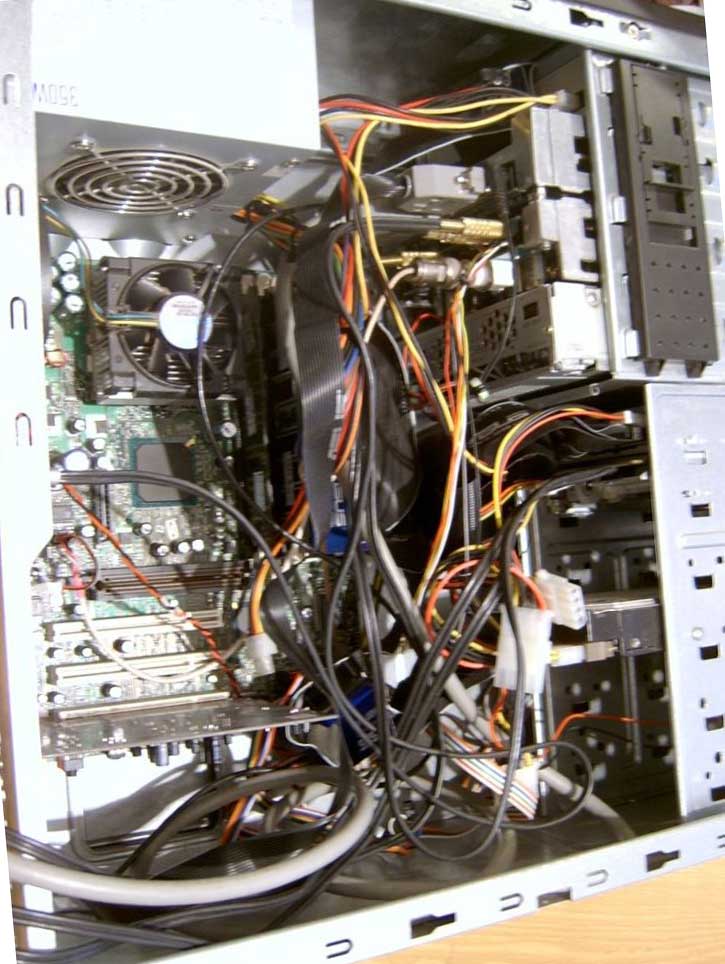

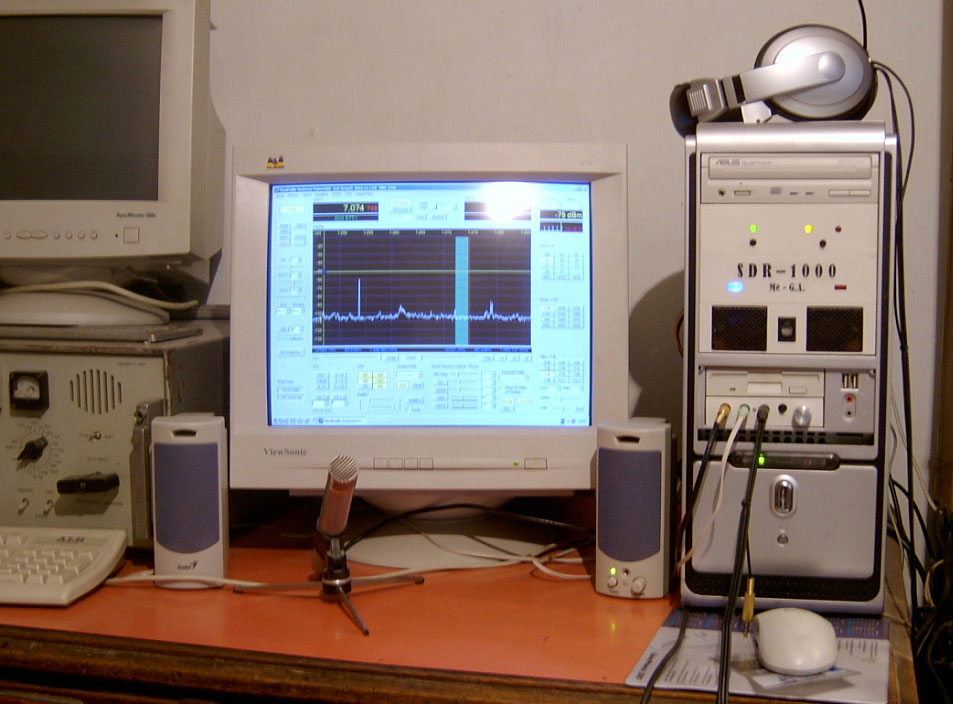

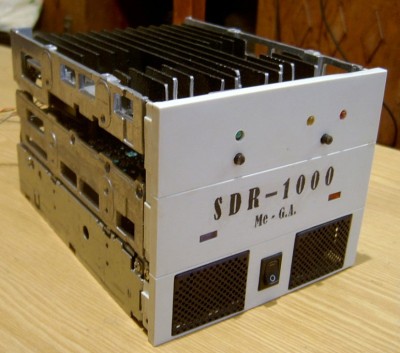

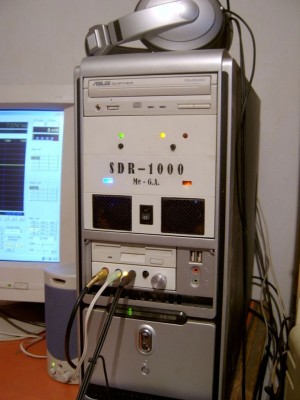

По просьбе Георгия RK6ARD выкладываю фото его варианта компоновки SDR-а.

_________________
Aleksandr

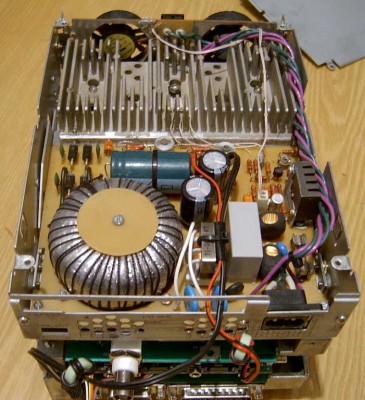

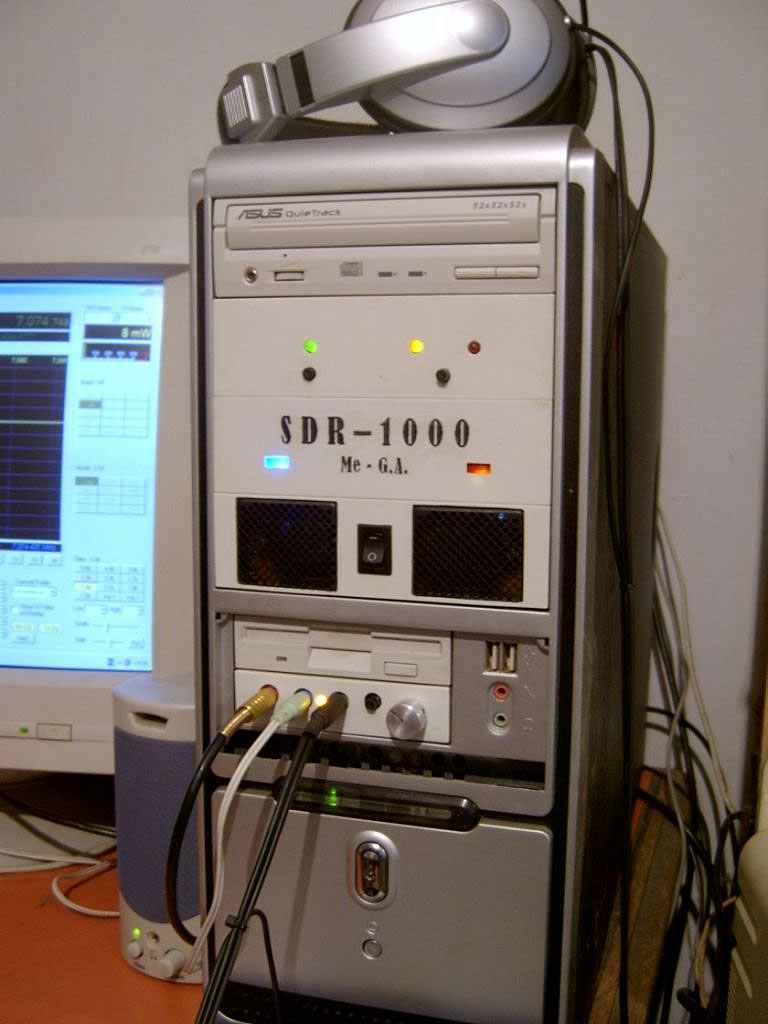

Продолжение картинок.

_________________
Aleksandr

А пару слов о конфигурации? Что за мать? Какой проц? Какой УМ на выходе?

Кстати, по поводу матери http://www.pc.uz/publish/doc/text10939.html , заказал, обещали привезти, посмотрим...

_________________
ARCalc

Материнка- Intel D815EFV
Проц- Р3-1200, ОЗУ-512
Звучка -Delta Audiophile 192
УМ- 2х6П45С в двухтактном режиме, 320В анода, драйвер на КП-904.

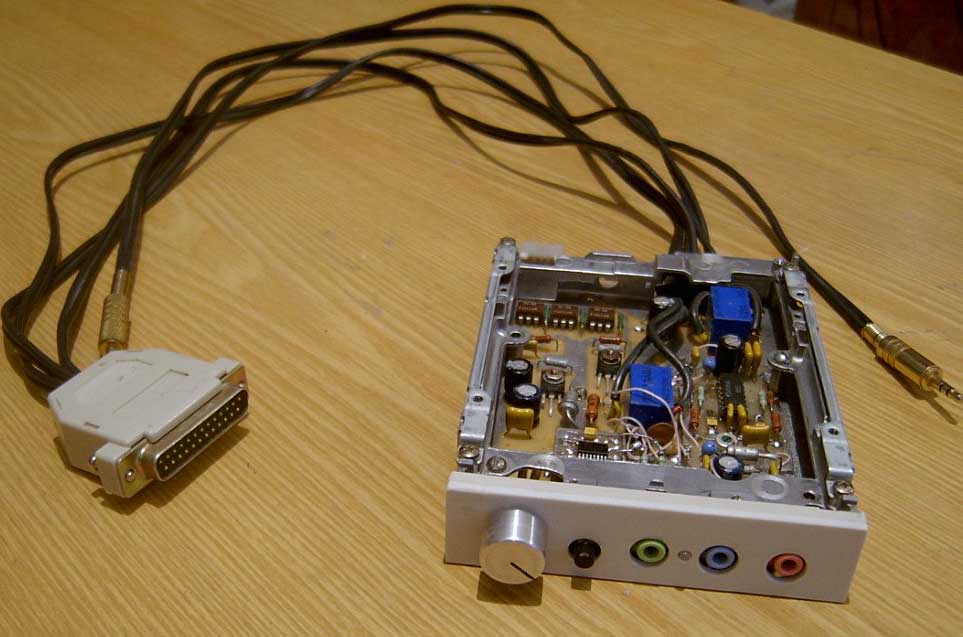

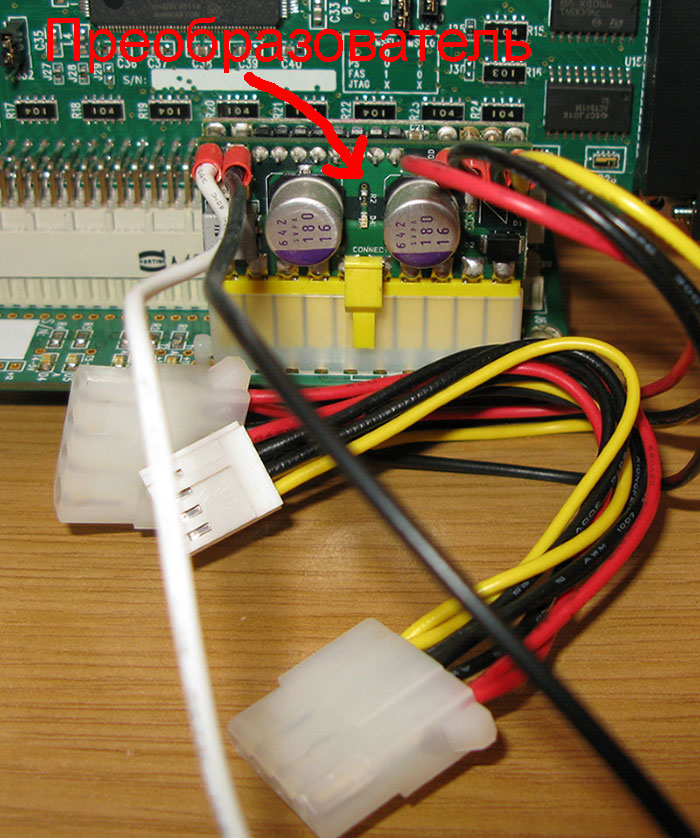

По теме преобразователей. Ниже фото его "вживую" - питаю от него звуковую OZI\Janus и в архиве ссылка на страничку в тему "микро". Может кого-нибудь это инфо сподвигнет на такой подвиг - попробовать работу СДРа от такого микро-компьютера.
Т.е. можно весь коробок запитать от одного стабилизированного источника, а сам комп от такого преобразователя через фильтры. Вообщем - тут нужно пробовать. Но тема моноблока вместе с системником дюжа интересная. Вот сейчас думаю как организовать мне рабочее место с СДРом в RU6L. Ноутбук брать для этой цели - дорогое удовольствие + дорогая внешняя звуковая. Стационарный комп + отдельный СДР - не оптимально - при том сроке эксплуатации (не более месяца в год) на следующий год сегодняшний комп уже морально устареет. Вот такой бы моноблок было самое то. Вот не встречалось мне, чтобы "микро" продавали наши продавцы компьютерной техники. Если бы был где-нибудь поблизости - давно попробовал. А может "не там" искал?

_________________
Aleksandr

Перетяну несколько постов из ветки по звуковым картам.

YL2GVC
Даю наводку Есть у Intel такая материнка D201GLY2. Формат mini-ITX, размер 17.5x17.5 см. Сам чуток экспериментировал. На XP поотключал всё лишнее, при проигривании SDR-IQ файла загрузка CPU не более 30%, память 200Мб. Само то При чём цена очень вкусная ~75$. Всё встроенное - звук, сеть, видео. Тут обсуждают : http://forum.ixbt.com/print/0009/059902.html
Свободно можно поставить 2Гб памяти. Сам вот думаю такую вставить в один ящик с HPSDR. Поспешите, если решите, так как снимают с производства. А то что идёт на замену слабее.
А вообще есть мысль поигратся с Windows XP Embedded. Там в отличии от обичного XP можно ставить только то что нужно. И всю инсталяцию можно запихнуть в 2Гб, а может даже и 1Гб.
По теме интересует такой вопрос. Можно ли тот PicoPSU что у вас подключать к 12В без стабилизатора? Т.е. транс, выпрямитель и конденсатор. А то городить ещё стабилизатор отдельно на 12В неохота.

_________________
Aleksandr

UN7RX
Хм, проц все-таки слабоват... Интересно, как при полной нагрузке себя покажет. Кстати прикольно, плата интеловская, а чипсет сайсовский, куда интел катится...
Я вопрос о мини материнках очень внимательно изучал, не даром искал звуковуху именно с юсб, чтобы минимизировать паутину. А уж изобразить подобие FLEX-а сам Бог велел...
Нашел просто супер варианты, но увы, все поставщики компьютеров в наших краях отказались связываться с их доставкой. Вот, оцените какие вкусности:
http://ru.viatech.com/ru/products/mainboards/
Особенно вариант Nano-ITX:
http://ru.viatech.com/ru/products/mainb ... ard_id=470
Чудо игрушки, но недоступны...
_________________

_________________
Aleksandr

UN7RX

Ну почему ж слабее?
Если не достать тех игрушек что я выше показал, то есть неплохая замена, кстати, интеловская, цена очень близка к указанной Вами, предлагают немало фирм, вот ее конфигурация:
MB Socket 775 945GC+Atom™ Processor 230 (Single Core) CPU (CPU: 45nm/1.6 GHz/512KB/533MHz/FCBGA8; MB: mini ITX/mATX, 533MHz,DDR2-667,VGA, SB,LAN10/100,PCI, SATA, PATA, 6xUSB2.0, Vista Basic ready)

Даже круче, как видите, форм-фактор тот же. Вот данные на интел:
http://www.intel.com/products/desktop/m ... erview.htm
Но все таки, по минимальности габаритов, все эти варианты уступают тому что предлагает VIA, зато можно реально купить.

P.S. кстати, дядь Саша, не хочешь отдельно темку создать и перенести это все туда, типа, "Компьютеры для SDR"? Актуально, однозначно.

Перенёс

_________________
Aleksandr

Обзвонил всех "старых и молодых" поставщиков компутерной техники у которых когда-либо покупал чего-нибудь. Нашёл две штуки вот такие платки в наличии - http://www.pc.uz/publish/doc/text10939.html У одного стоит 380грв, у второго 420грв - это по нонешнему "базарно-коммерческому" курсу в пределах 90$. Куплю-ка одну - пусть будет, как говорится...
Плюсы этой маманьки - сразу процик, достаточный под нашу задачу, на борту; есть слот под звуковую (можно будет в случае надобности Дельту воткнуть) и самое интересное - для такого размера на ней ещё и LPT порт есть. Вот только незадача - пока не нашёл под неё корпус. Точнее есть или совсем малюсенькие плоские (не воткнёшь потом Дельту) или валом корпусов вертикальных избыточных под нашу цель минимизации. По теме корпусов, можно здесь поглазеть - http://www.mini-itx.ru/s_case.html
В принципе - можно напрячь "металлического дядьку" - баксов за 100 выгнет из тонкой стали что угодно, но не ширше 300мм. Но это вже отдельная и последующая тема...

_________________
Aleksandr

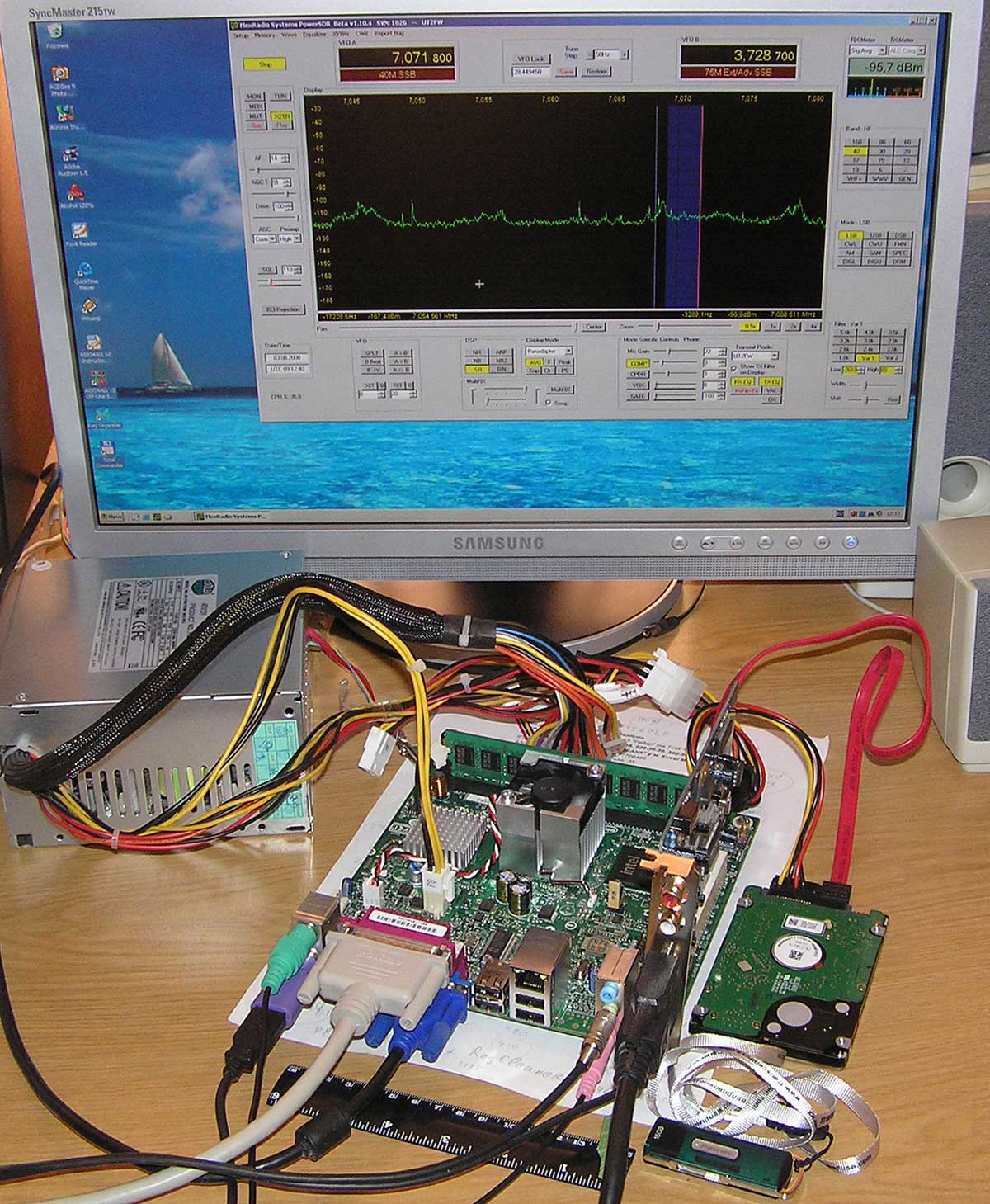

Проверил дядя Саша применение маманьки Intel D945GCLF http://www.pc.uz/publish/doc/text10939.html для целей СДРопользования.
Если сказать коротко - "катит аж бегом"!

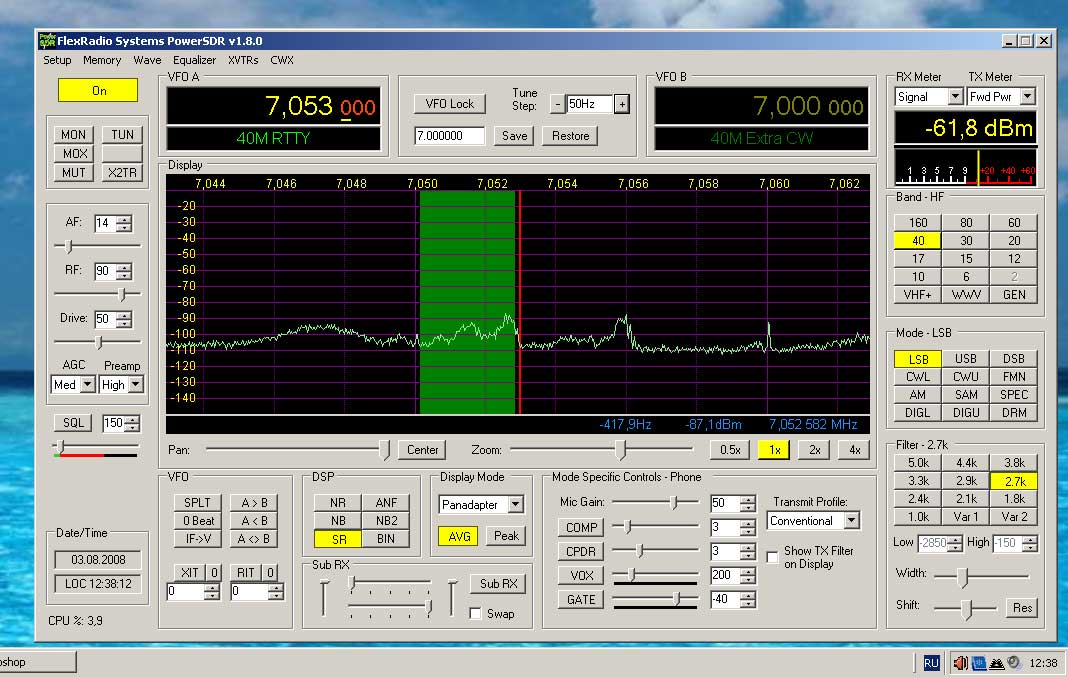

Загрузка проца c PowerSDR v1.8.0 максимум 7% - чаще колеблется между значениями 4-6%. PowerSDR Beta v1.10.4 грузит в вилке между 31-35% - смотрим ниже картинки.
Весь "компьютер" занимает смешной объём - 17х17х4,5см.
Планку памяти установил на 2ГБ, т.к. у поставщика планки на 1ГБ уже реже в продаже, нежели на 2ГБ и 4ГБ. Хард, за ради интересу минимизации, взял ноутбучный, на сегодня минимального объёма - 160ГБ. Звуковую временно взял от своего "штатного" компьтера - Delta-66.
Вся компьютеная настройка, установка потребного софта на каждый день + софт для СДР заняла один вечер - в 19:00 начал прикручивать шнурки к той платке, а в 22:00 уже "бла-бла" с этим вариантом компутера на 3,710МГц.
Установка софта не вызвала абсолютно никаких "граблей" - всё село и настроилось с первого пинка. Внутреннюю звуковую использовал в качестве микрофонного усилка для Дельты. К внутренней звуковой в софте идёт микшер, эквалайзер, подавитель шума и эха.

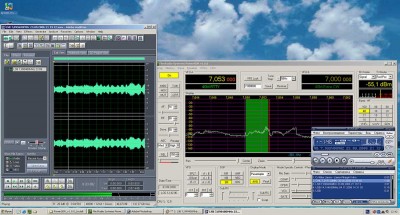

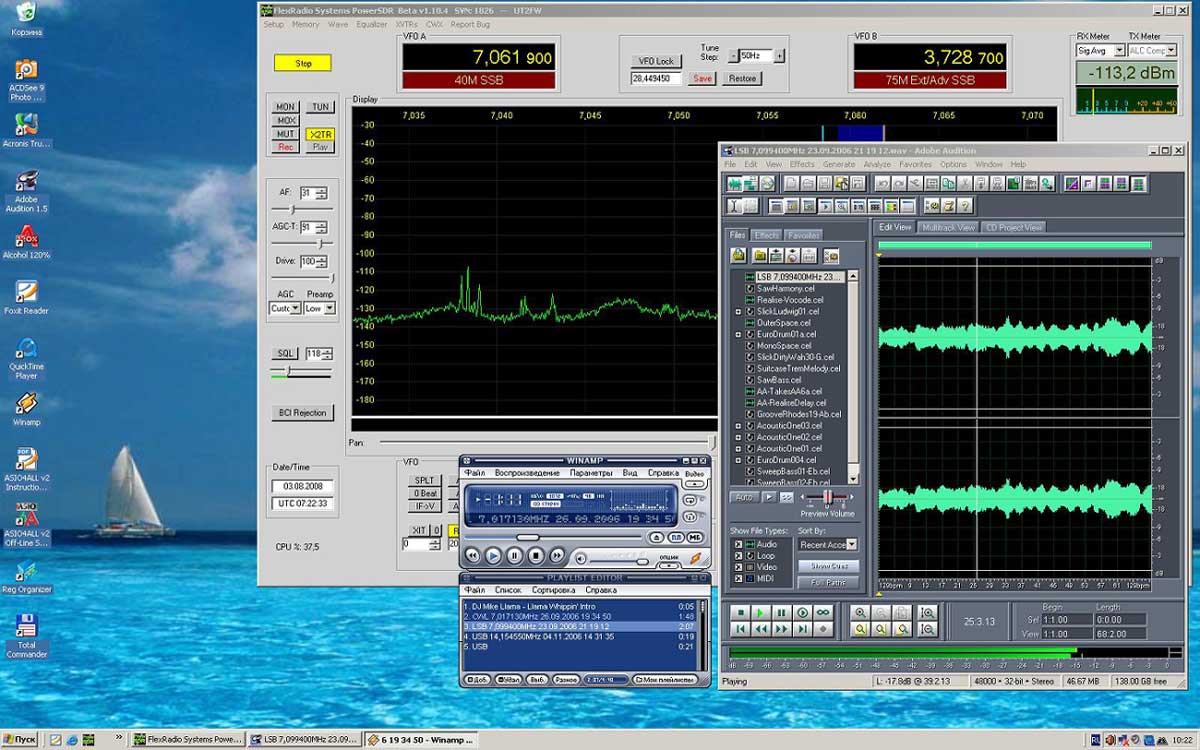

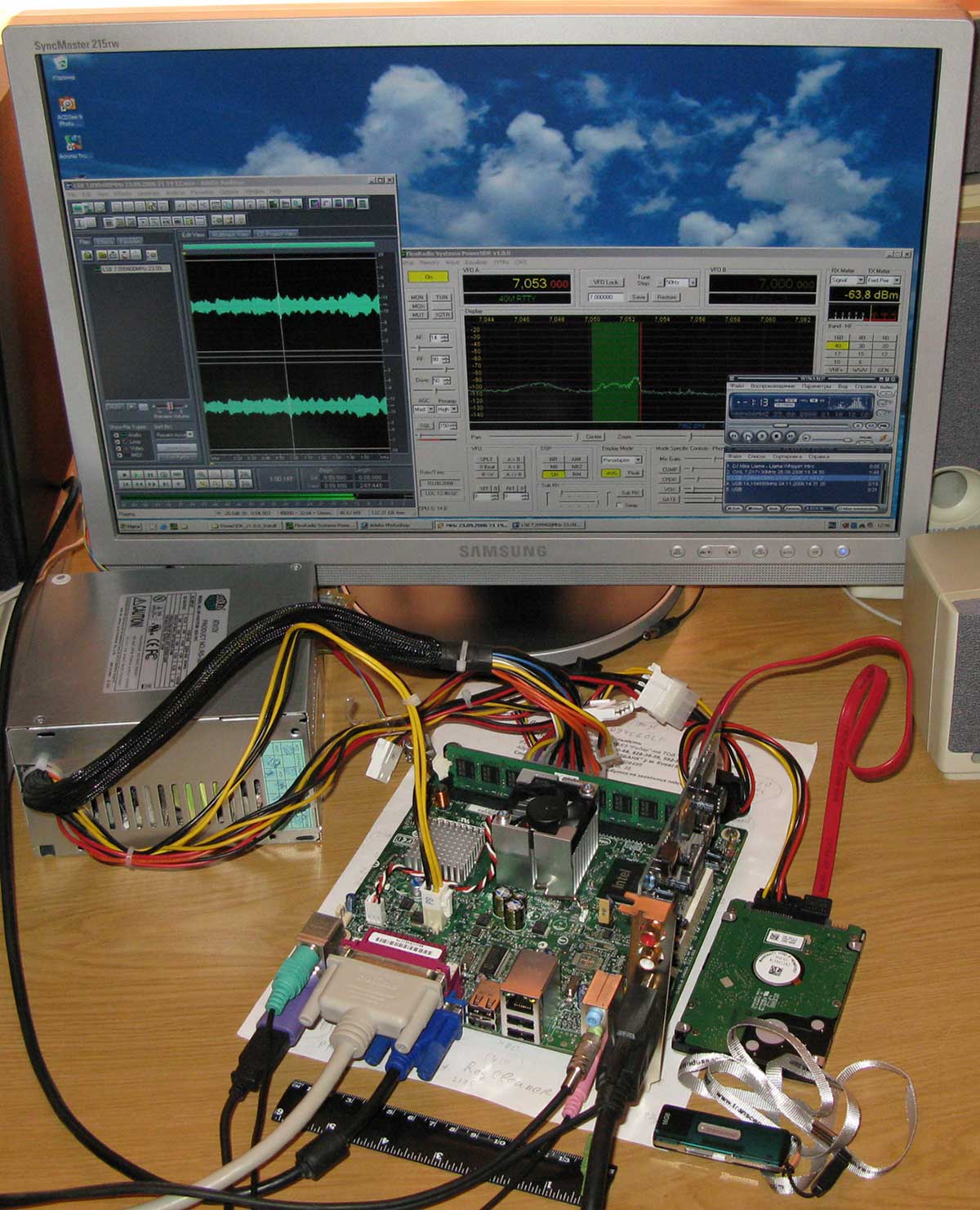

Общее впечатление от пользования такого комплекта железа для темы СДР только положительное. После пустоблудных споров на аналогичном форуме СКРа по теме якобы "перегрузки" компа дополнительным софтом обработки звука, сделал такую проверку и этому комплекту. Загрузил одновременно три программы, работающие со звуком - Winamp, PowerSDR, Adobe Audition - результат можно видеть на картинках. Не буду комментировать "кривизну рук горенастройщиков" у которых процессор грузится аж до 100%, однозначно одно - даже такой, на первый взгляд "смешной", конфигурации компьютера достаточно для беспроблемной работы в теме СДР. С учётом того, что видео и звук, интегрированные на маманьке, работают и грузят проц - общая загрузка не превышает 40% даже при одновременной работе трёх программ, обрабатывающих звук. А при использовании более "вылизанных" (не Beta) версий софта PowerSDR, которые рекомендованы флексами к применению с SDR-1000, загрузка не превышает 20% - см. ниже картинки.

_________________
Aleksandr

В случае, если предполагается минимизация размеров компьютера и его использование только для радиолюбительской и СДРной темы - не вижу особенного смысла комплектовать его CD-DVD приводом. На сегодня с успехом можно использовать внешние носители в виде флеш-карты. На фото это маленькая продолговатая коробочка зелёного цвета со шнурком. Её объём 16ГБ - с головой хватит для всего софта на каждый день. Если уж так необходим CD-DVD привод - его можно временно подключать, а не устанавливать.
Следующие картинки.
С PowerSDR Beta версий процессор грузится явно выше, нежели с "релизным" софтом. Но, на то он и Beta, т.е. не "вылизанный". Запуск дополнительного софта, работающего со звуком, увеличивает загрузку процессора максимум на 10% - при правильной настройке ни о каких 100% загрузки не может быть и речи.

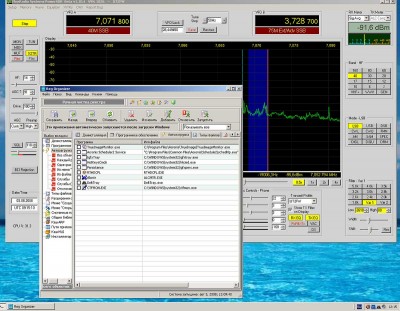

Ранее уже касался темы чистки папки "Автозагрузки". Ещё раз возвращаюсь к ней, т.к. применил для этой цели новый для меня софт - Reg Organizer. Обычно для чистки "Автозагрузки" пользую какую-нибудь версию Reg Cleaner. В чём вижу преимущество такого софта в отличие от чистки реестра и т.д. "приблуд" самой системы Windows? А в том, что всегда можно откатить обратно, если что-то удалите "лишнее". Всё, что вы удаляете, не пропадает безвозвратно, а помещается в отдельную папочку из которой, в случае надобности, всегда есть возможность вернуть удалённое на своё прежнее место.

_________________
Aleksandr

Кстати, оказывается есть внешние DVD±RW. Как-то ранее этой темой не интересовался, а оно оказывается вже давно и успешно существует, достаточно было набрать в Гугле, вывалило кучу ссылок, одни из первых -
http://www.allnotebooks.ru/p__2/u__3/id__452
http://www.sokol.ua/62771.html
Воткнул шнурок от такой коробульки в USB и получил удовольствие. Хотя, при сравнении цены на такие железки и флешки - целесообразность внешнего DVD±RW только в случае надобности записи болванок. Во всех иных случаях флешки удобнее и выгоднее.

_________________
Aleksandr

У меня вопрос по поводу компоновки Георгия, RK6ARD, нет ли проблем с помехами от компьютерного БП?

_________________
ARCalc

To UN7RX
Роберт добрый день. С помехами никаких проблем. Сам SDR питается от отдельного неимпульсного БП. На всех внешних шнурках колечки.
Вот уже полгода без проблем.
Георгий RK6ARD/

Добрый день, Георгий!
Спасибо, ясно. Пробовал питать СДР и от импульсника и от обычного БП, разницы не заметил, правда, при условии качественных шнуров.
Будут в одном корпусе мать на Atom-е, два импульсных БП специально сделанных под СДР, с маленьким уровнем помех, звуковая карта, СДР + УМ 100Вт.
Никаких внешних шнуров, внутри весь монтаж тонким коаксиалом.
