Своё видение этой тематики уже здесь высказывал. Но, т.к. "моё "видение" никак не влияет на любителей попаять и вопросы от желающих собрать самолично СДР абсолютно не уменьшаются - принял достаточно тяжёлое для себя решение - по возможности немного поддержать и эту тему.
Вначале немного "лирики", которая (надеюсь на это) всё же сможет убедить не браться за самоделкопаяние.
При своей кажущейся простоте - тематика самодельного СДР трансивера сложна именно отладкой. В особенности, если вы эту тему пытаетесь осваивать впервые и в одиночку. Само железо - в целом это "как два пальца об асфальт" - всё достаточно просто и понятно. Если, конечно, не впадать в ступор от незначительных огрехов и несоответствий в принципиалке и монтажках. На сегодня схем и клонов SDR-1000 полон интернет - нужно только внимательно озакомиться с первоисточником. Но когда доходит до стыка железо-софт - вот тут основной "прОблем" и сокрылся. Возникает глюк в работе - и не понятно как его вычислять - этот глюк связан с некорректной работой софта или железа? Когда знаешь, что железо рабочее - т.е. шнурки распаяны правильно, СДР брал готовым и проверенным на исправность - понятно, что глюк нужно искать в софте. А когда сам спаял тот СДР и не знаешь исправные ли микросхемы запаял и не вылетело ли чего при пайке? Вот тут и начинается геморрой... в итоге нема спокойствия ни самому паяющему, ни тому дядьке, который вам те платки выдал...

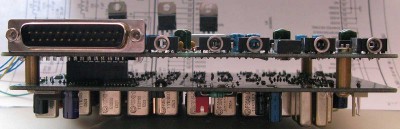

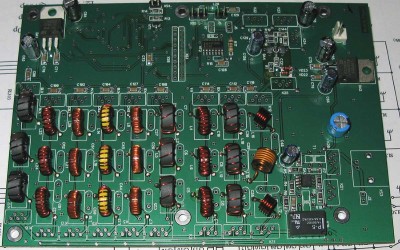

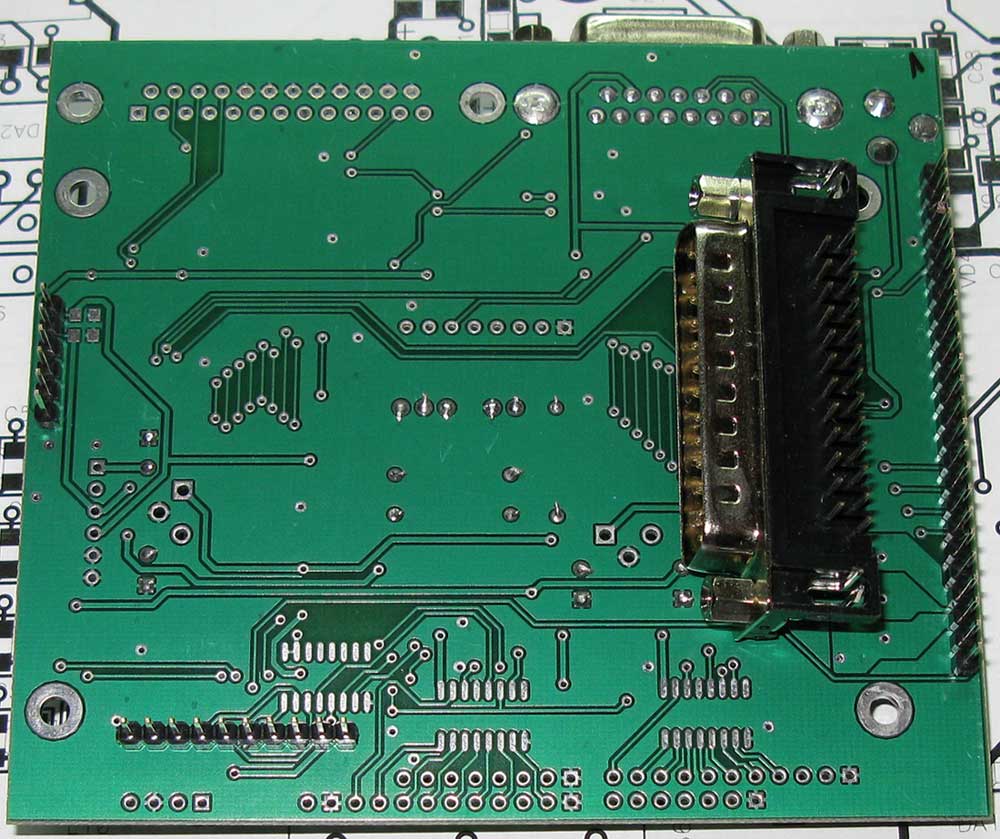

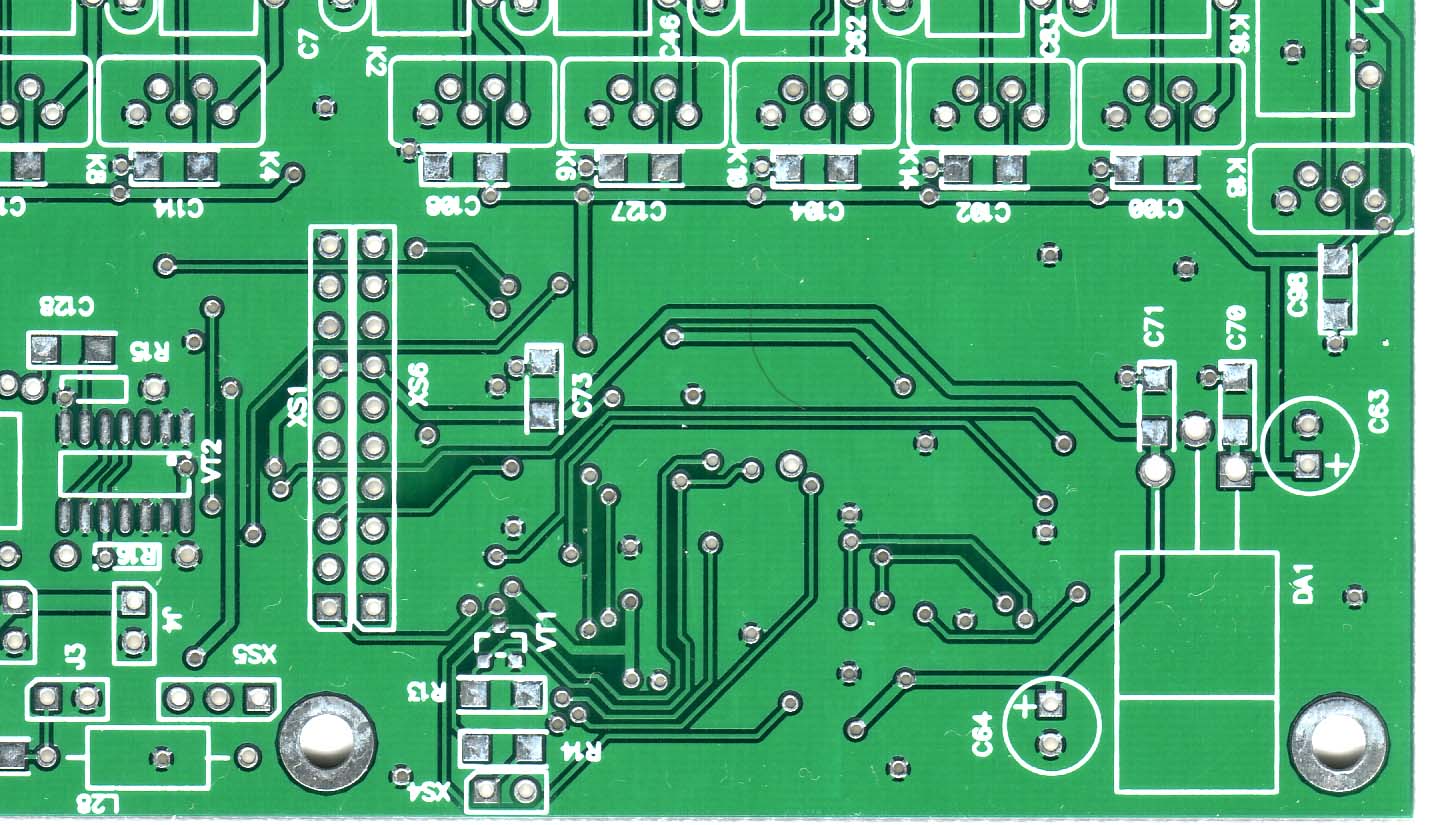

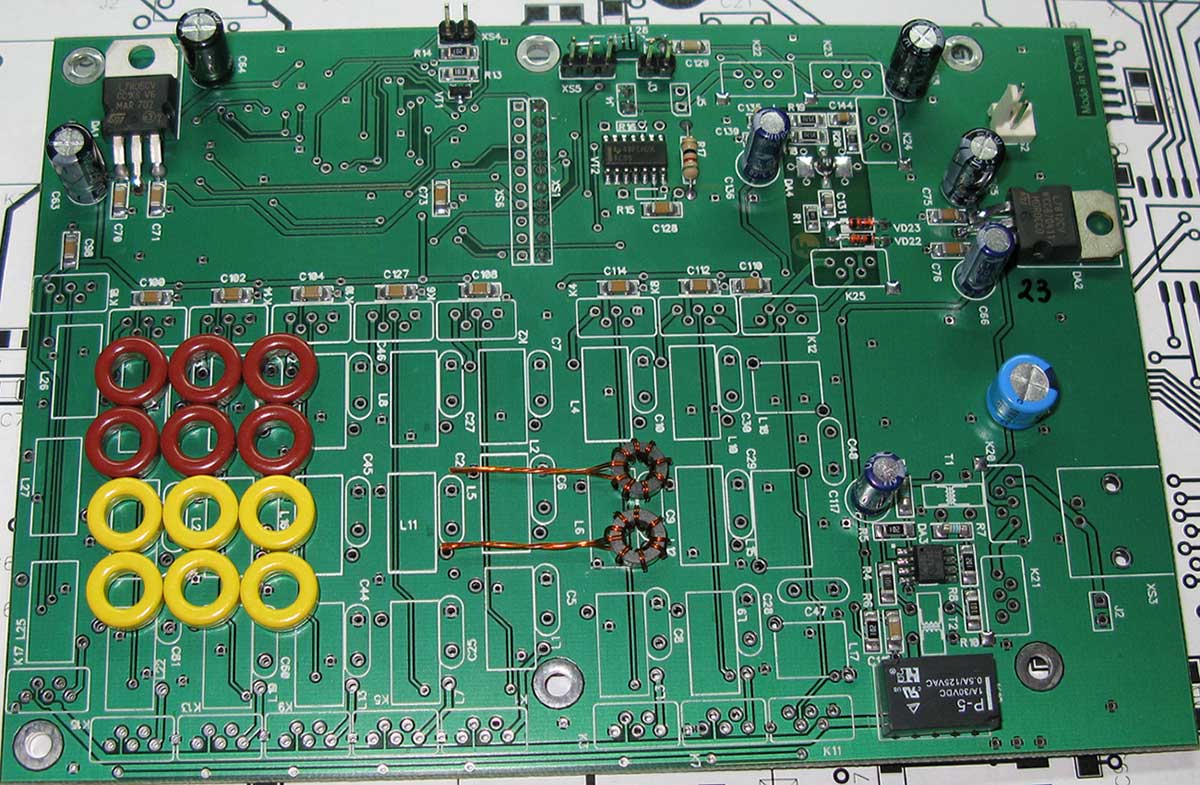

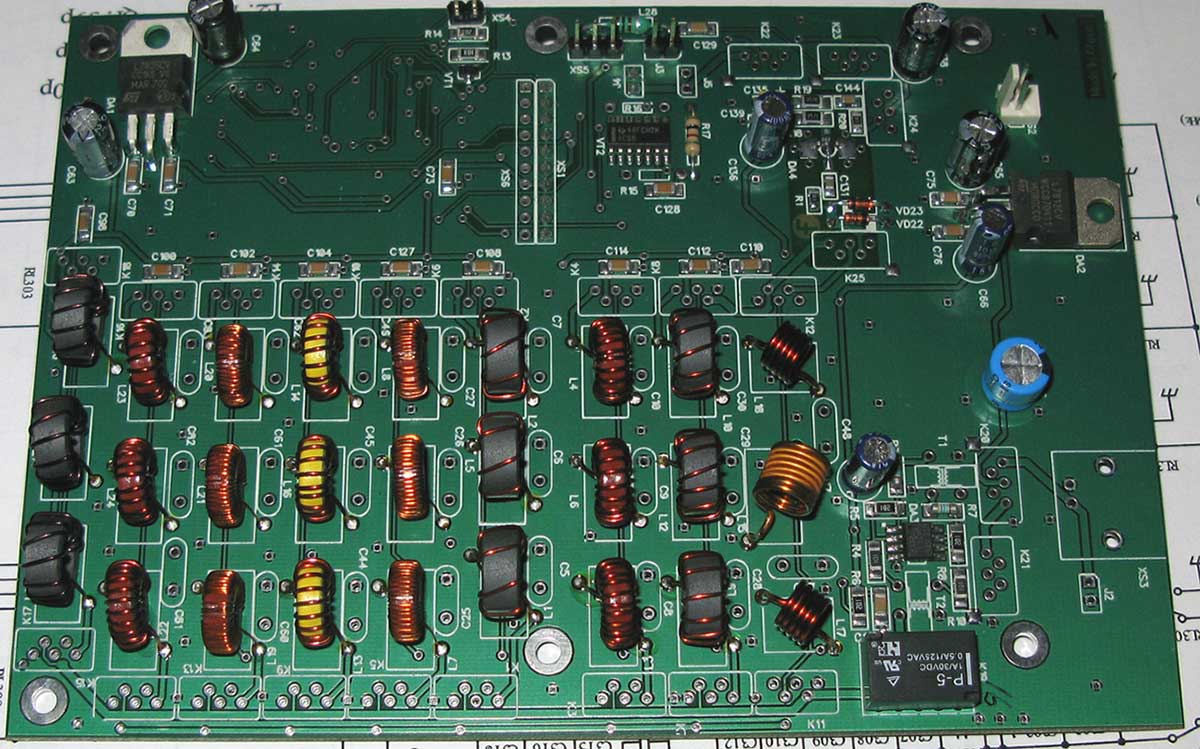

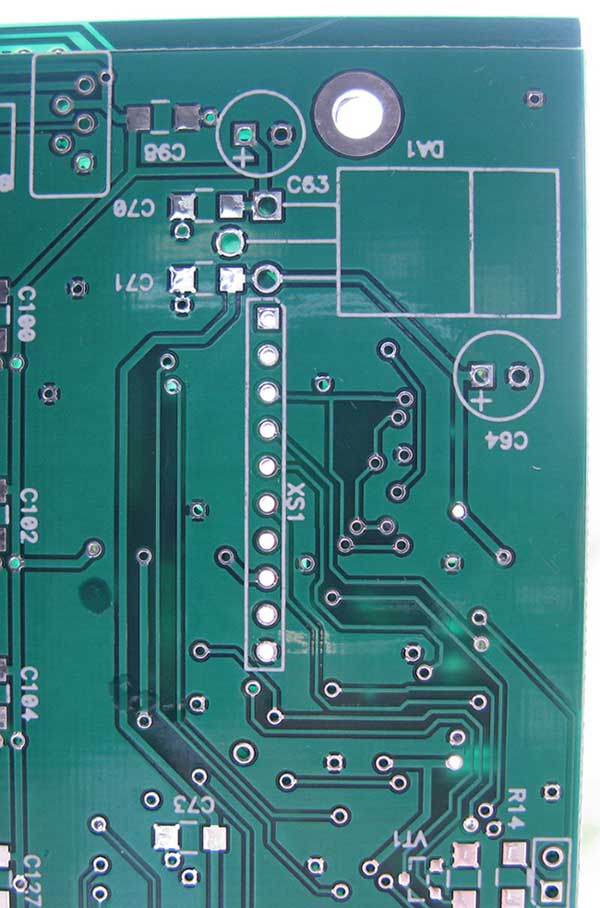

Для начала выкладываю монтажные схемы на двухплатную версию SDR-а. На мой взгляд - эта версия более удобная для рукопашной пайки. Расстояния между элементами здесь "поширше", нежели в трёхплатной - посему есть возможность вариаций по размерам устанавливаемых железок. В принципе - для пайки плат уже будет достаточно инфо, которое указано на монтажках. Все номиналы указаны.
Следует понимать, что в своих запасах по платам и комплектации ограничен - посему не могу гарантировать полное удовлетворение потребности в последующем. Предполагаю комплектацию плат только микросхемами и как оказалось достаточно дефицитными импортными реле. Не гарантирую полный комплект. На сегодня смогу предложить все микрухи кроме 4558, поставщик припёр их в ДИП корпусе. Но это не дефицитная микруха. На крайний случай - тракт ТХ будет работать и без неё - см. схему оригинального SDR-1000.

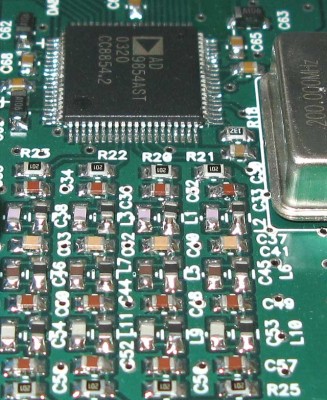

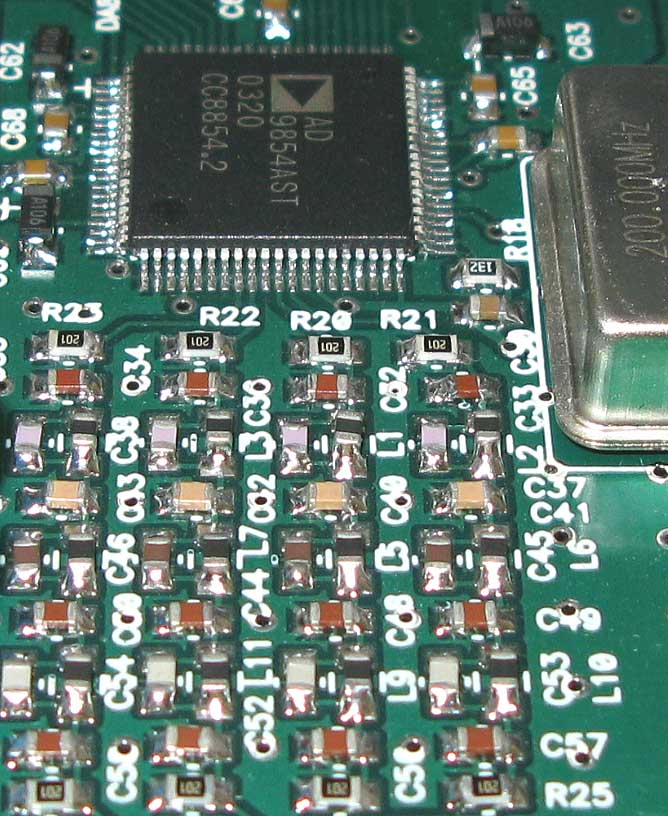

Опорник 200МГц - дюжа напряжная позиция, как по цене, так и по доставаемости. На плате разведена возможность установки трёх типов корпуса - DIL-8, 16 и SMD. Применять можно любой - поглазейте окошко PLL Multiplier в PowerSDR.
Прошу - при обращении ко мне на Е-майл - указывайте свой позывной и имя. Анонимам отвечать не буду.
.
