de ua0lx не доволен работой сдр. всё очень плохо. динамика плохая. вожбуждается и виснет. помехи tvi. включается с третьего пятого раза всё очень не ставильно итд. boris ua0lx.

Уважаемый boris ua0lx к сожалению SDR пока не относится к той технике, которую "купил, включил и всё сразу работает". Если очень хочется чтобы было хорошо и главное дёшево, придётся приложить голову и руки. Производитель в данном случае физически не может гарантировать что у Вас сразу всё отлично заработает, потому, что вторая половина SDR трансивера (звуковая карта и компьютер) находится у Вас. Нормальная работа всего комплекса оборудования SDR DN-100 + Звуковая карта + Компьютер зависит в первую очередь от использования правильной звуковой карты (лучше всего "DELTA-44"). Которая в свою очередь должна быть правильно подключена и настроена. Во вторых, Ваш компьютер должен нормально работать и соответствовать по своим параметрам (процессор, память, порт LPT) требованиям для работы с SDR. Программа "PowerSDR" которую Вы установили в своём компьютере должна быть правильно настроена и обязательно откалибрована по уровню и частоте (с помощью точного внешнего ВЧ генератора) и обязательно откалибрована по уровню и фазе сигналов IQ. Это всё только на приём о передаче мы пока говорить не будем.
До тех пор, пока Вы не обеспечите всё вышеописанное нет никакого смысла говорить о качестве работы SDR трансивера.
Как правильно проделать все эти подключения и настройки написано на этом сайте и ещё в Руководстве Пользователя которое у Вас наверное есть. Если в процессе у Вас будут возникать вопросы, пишите их сюда, мы все с удовольствием Вам поможем.

_________________
73! Сергей (RA3AJD)

здравствуйте сергей. как настроить delta-66? за ранее благодарен boris ua0lx.

2 Boris

а вот эту ветку viewtopic.php?f=2&t=103 слабо почитать ?

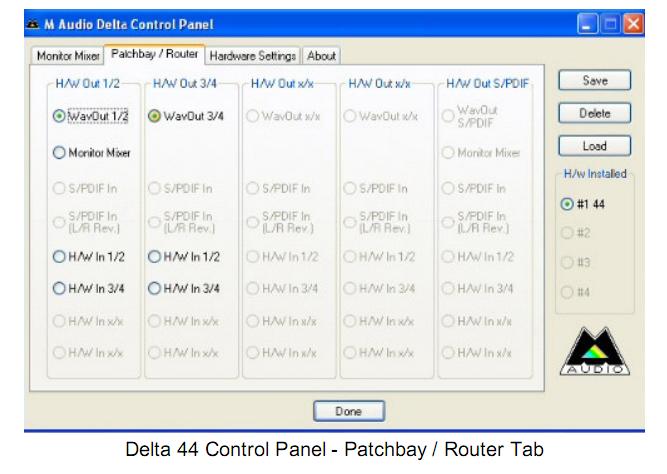

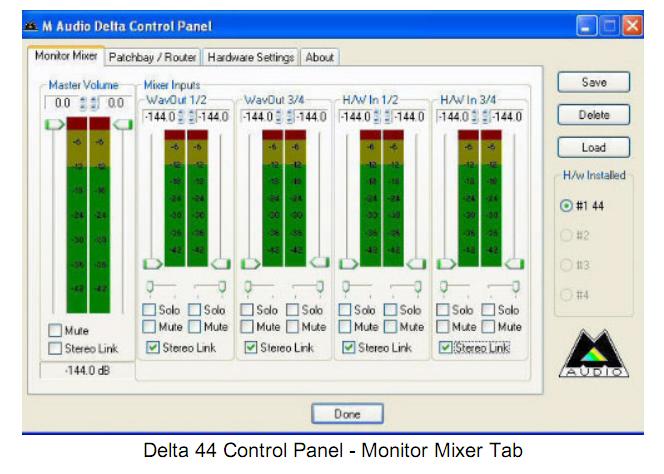

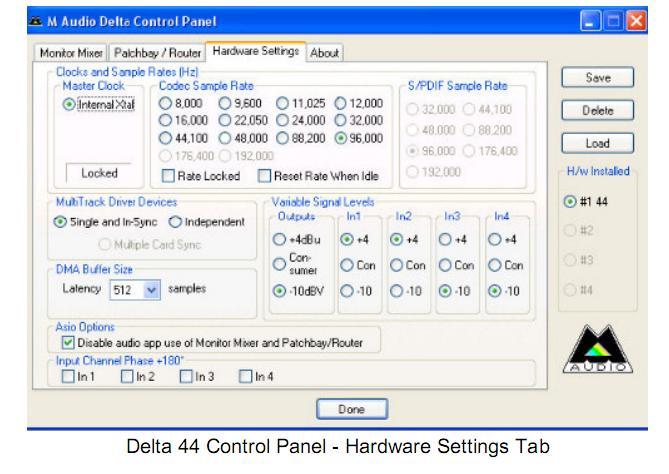

Борис, ту ветку форума которую указал RA0SEM читать нужно обязательно. Ну а поскольку вопрос был задан конкретный то я помещаю здесь ответ:

_________________
73! Сергей (RA3AJD)

здравствуйте. установки такие-же только карта 66. boris ua0ix.

Добрый день.
Очень хорошо. А разницы между 44 и 66 нет никакой, оптические входы-выходы мы не используем. Теперь Вам нужно проделать калибровку частоты, уровня, балансировку IQ каналов по усилению и фазе. Для этого нужен эталонный ВЧ генератор, лучше кварцевый с известным выходным уровнем. Как делать калибровки SDR написано в мануале.

_________________
73! Сергей (RA3AJD)

здравствуйте. все каливровки сделаны на частоте службы времени 10 мгц, вроде-бы получилось. boris ua0lx.

На частоте службы времени, хорошо калибровать SDR по частоте а для калибровки по уровню сигнала нужно иметь на антенном входе SDRа сигнал с уровнем от -73 dbm и выше. При этом, уровень подаваемого Вами сигнала должен быть Вам известен. К примеру я подключаю на антенный вход своего SDR кварцевый генератор, выходной уровень которого равен -38 dbm. Это значение (-38dbm) нужно прописать в окне калибровки уровня и запустить процесс калибровки. После этого SDR будет правильно показывать уровень принимаемого сигнала и его динамический диапазон будет максимальным в соответствии с применяемой звуковой картой. Сигнал взятый из эфира в данном случае, для калибровки, применять нельзя.

_________________
73! Сергей (RA3AJD)

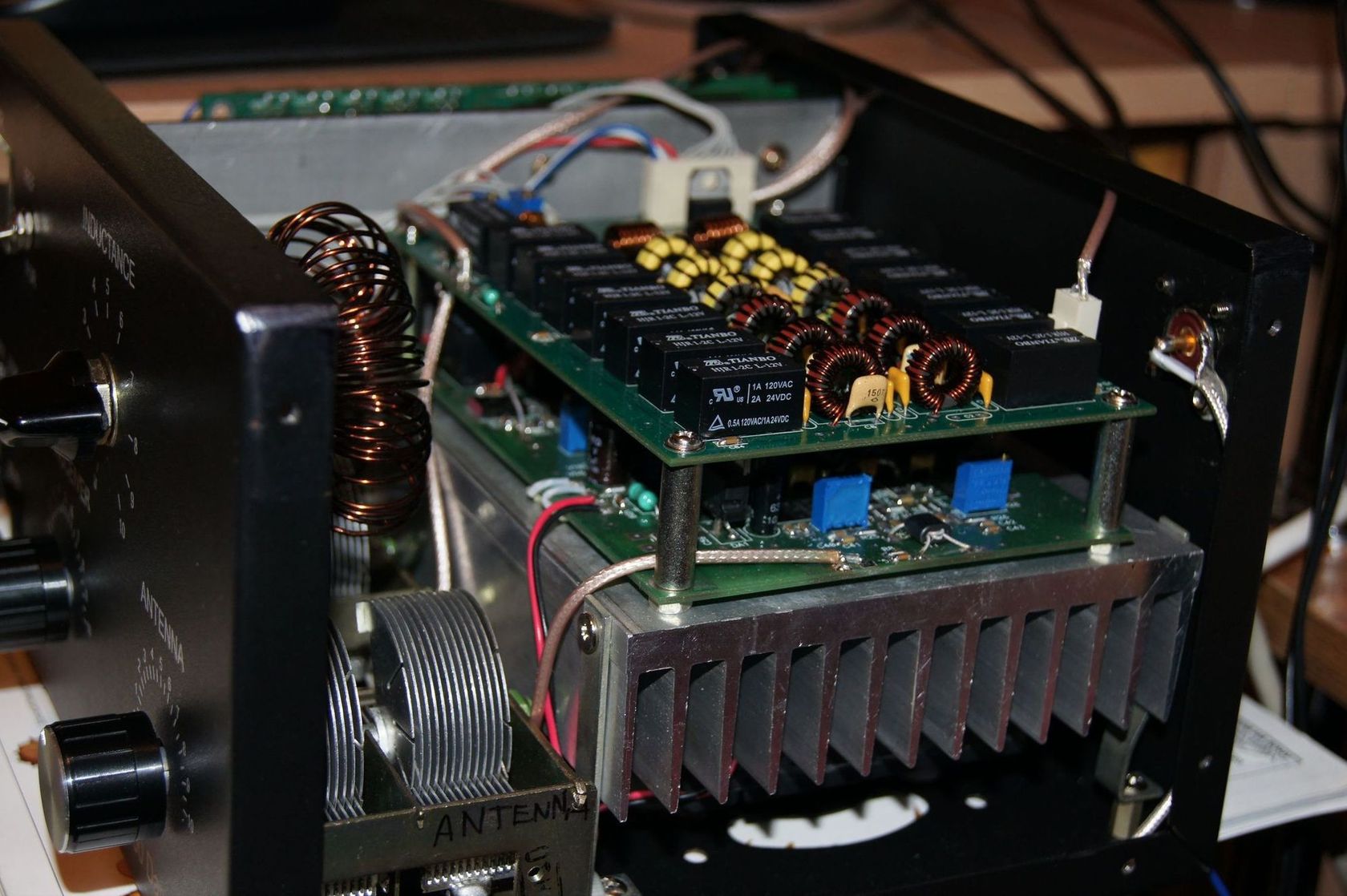

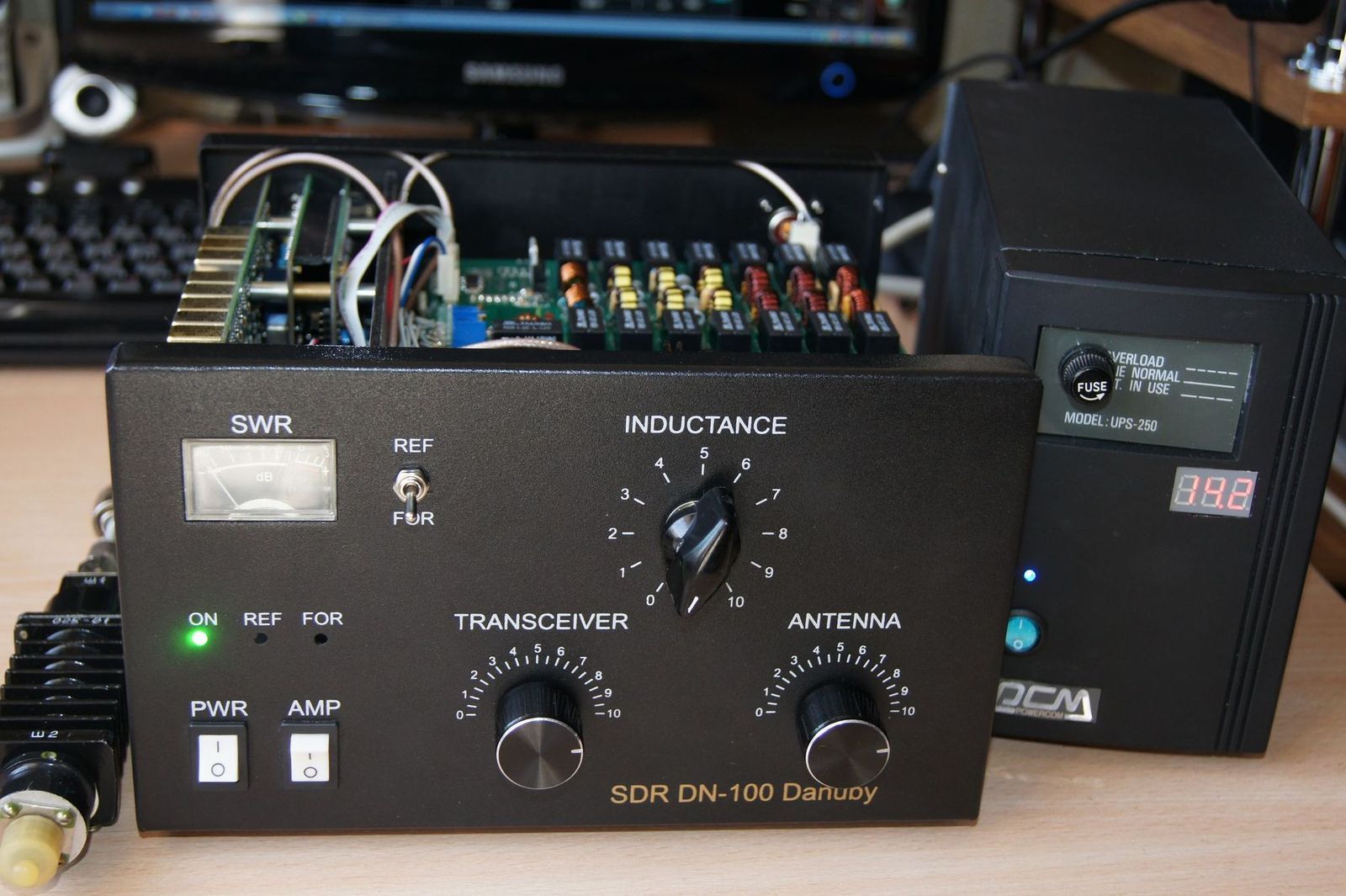

Спаял радиоконструктор и получился DN-100 .Теперь нужно будет как следует с софтом разобраться .Главное желание...

Этт точно! Когда есть желание - обычно всё получается. Поздравляем.

_________________
73! Сергей (RA3AJD)

Спасибо, Сергей! Признаться пришлось попотеть. СДР 1 вт и корпус у маэстро UT2FW брал. А остальное сам.
