Варианты SDR от UT2FW
https://forum.ut2fw.com/viewtopic.php?f=2&t=14		 Страница 1 из 7
Автор:  UT2FW [ 09 янв 2008, 14:02 ]
Заголовок сообщения:  Варианты SDR от UT2FW
В связи с тем, что на сегодня уже начинают возникать вопросы и путаница по теме различных вариантов SDR от UT2FW - сливаю сюда картинки.
Описание самого трансивера смотрим на http://www.ut2fw.com/taxonomy/term/11

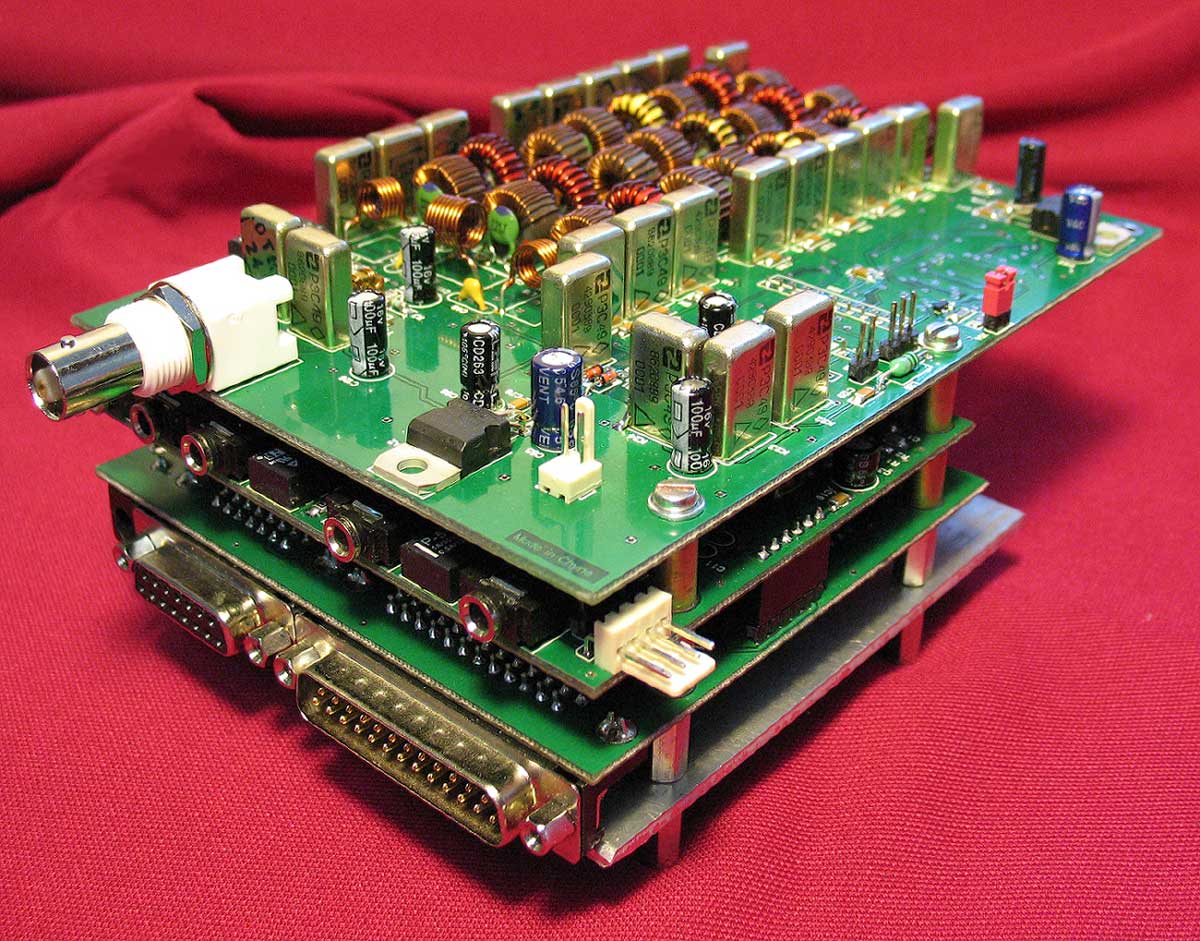

Первый вариант SDR - это SDR без корпуса. Опорник на 200МГц.
Его фото ниже.
P.S. Чтобы этот вариант СДРа заработал - нужно подать питание (можно нестабилизированное) 14-16В до 0,8А и пипец. Т.е. подойдёт любой т.н. "адаптер" с трансформатором, диодным мостиком и одним электролитом внутри, подходящий по току и напряжению. В СДРе установлены свои 4-ре стабилизатора - поэтому и можно не стабилизировать напряжение. Главное, чтобы оно не вылезало за предел 16-17В, хотя ничего "аварийного" не случится, если напряжение подпрыгнет до 36В :shock: - просто стабилизаторы будут сильнее греться и будет для них тяжёлый тепловой режим.
P.P.S. SDR настроен, проверен, обкатан.

Вложения:

sdr_ut2fw.jpg [ 184.72 КБ | Просмотров: 30595 ]

Автор:  UT2FW [ 09 янв 2008, 14:12 ]
Заголовок сообщения:
Второй вариант - это SDR 1Вт в корпусе. После долгих поисков и проб изготовлены два типа корпусов. Т.к. корпуса заказаны были на разные заводы - есть небольшие отличия. На передней панели круглые отверстия диаметром 6мм под тумблера или прямоугольные под переключатели. Надписи не сделаны, дабы не увеличивать стоимость конструкции.
Питание СДРа такое же, как и у выше описанного варианта без корпуса. Т.е. может быть не стабилизированное 14-16В до 0,8А. Это тот же СДР, только установленный в корпусе.

P.S. С 2010 года корпуса с разъёмом на передней панели и тумблерами. В SDR по умолчанию устанавливается трёхплатная версия с опорником 200МГц. Александру RN6LW можно заказать SDR в корпусе с прямоугольными кнопками, самоделкопаяльщики могут у него же заказать отдельно такие корпуса.
P.P.S. Инфо для заинтересованных - СДР настроен, проверен, обкатан.

Смотрим фото обеих вариантов -

Вложения:

sdr_ut2fw_1w.jpg [ 93.82 КБ | Просмотров: 30364 ]


sdr1w-ut2fw-b.jpg [ 44.59 КБ | Просмотров: 30424 ]

Автор:  UT2FW [ 09 янв 2008, 14:18 ]
Заголовок сообщения:

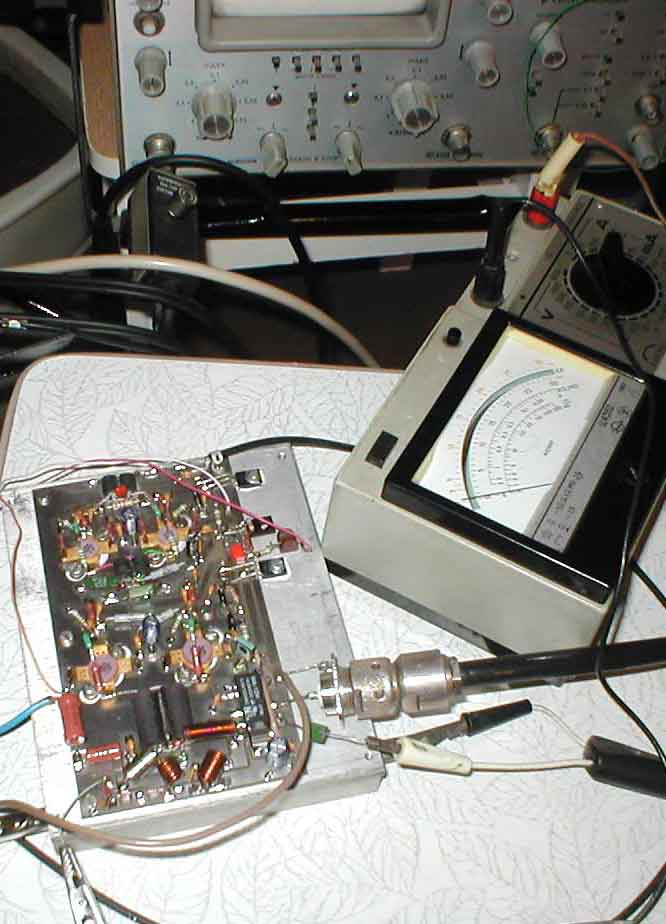

Промежуточный вариант SDR 100Вт. В одном корпусе размещены SDR 1Вт + ШПУ 100Вт. Транзисторы отечественные, два двухтактных каскада. Индикатор выходной мощности, вентилятор обдувающий одновременно и радиатор ШПУ и стабилизаторы SDR-а.

Вложения:

ШПУ..jpg [ 47.71 КБ | Просмотров: 30712 ]


sdr-100-ut2fw-1.jpg [ 61.26 КБ | Просмотров: 30369 ]

Автор:  UT2FW [ 09 янв 2008, 14:27 ]
Заголовок сообщения:
Наиболее "полная" версия SDR. Это SDR всё в "одном флаконе". Внутри SDR 1Вт + ШПУ 100Вт + КСВ-метр + СУ. Выходные транзисторы буржуинские.
Дополнение по "просьбам трудящихся":
"А что там на передней панели этого радио"?
Внизу слева PWR - кнопка включения, АМР - вкл-выкл УВЧ.
Светодиоды: ON - индикация включения СДРа, REF - "отражёнка", FOR - "прямая".
Стрелочный прибор показывает как "отражёнку", так и выходную мощность. Тублером REF-FOR выбираем, что именно нам должен показывать стрелочный прибор.
Три большие ручки - органы управления внутренним тюнером (СУ). СУ в виде П-контура - т.е. и согласует и фильтрует, по аналогии с описанным СУ на сайте.

Вложения:

sdr-ut2fw-dn100-b.jpg [ 103.38 КБ | Просмотров: 30778 ]

Автор:  UT2FW [ 20 янв 2008, 20:26 ]
Заголовок сообщения:
Прошу пардону за низкое качество фото - любимы детки оставили папаню без качественного ЦФК. Посему вынужденно пользую антиквар Olympus С-100. На сегодня многие сотовые имеют бОльшее разрешение. :oops:
Двухплатная версия SDR от UT2FW. Схемотехника - "классика" от флексов + собственные наработки по теме. Снизу плата "взрослых" ДПФов с отключаемым УВЧ и 1Вт двухтактным ШПУ.

Вложения:

sdr-ut2fw-двухплатный.jpg [ 138.12 КБ | Просмотров: 30631 ]

Автор:  UT2FW [ 25 янв 2008, 22:01 ]
Заголовок сообщения:
По теме плюсов-минусов-отличий двухплатной версии SDR от UT2FW в сравнении с трёхплатной версией.
В варианте двухплатной версии SDR на одну плату объединены плата TRX и плата "Автоматики".
1.Микрухи усилителей от TI, применяемые в трёхплатной версии, заменены на микрухи усилители от AD. Каких-либо отличий в работе не обнаружил. Обе фирмы анонсируют эти микросхемы как подобные аналоги. Даже совпадают по распиновке выводов. Преимущество микрух от AD - выпускаются и в ДИП корпусе - это большой плюс для рукопашного паяния.
2.В двухплатной версии более лёгкий тепловой режим DDS-ки. Т.к. сверху над платой нет ограничения по высоте - иглы радиатора не обрезаются - тем самым используется его максимальная площадь теплоотвода.
3.Добавлена дополнительная КРЕН-ка на 5В - разделено питание по 5В между платами TRX и Автоматики. Последовательно в питание этой КРЕН-ки установлен 1Вт токоограничивающий резистор - соответственно можно распределить нагрев между КРЕН-кой и этим резистором. Т.е. облегчить тепловой режим КРЕН-ки.
4.Стабилизаторы КРЕН теперь не нужно выворачивать "наизнанку" и припаивать к ним гайки крепления. КРЕН-ки установлены у края платы - теперь просто и удобно их прикрутить к любому теплоотводу.
5.Введен дополнительный мощный ключ на современном полевом транзисторе FR024N коммутатора TX-RX. Его открытый вывод стока выведен на №13 разъёма EXT Control. Параметры транзистора - Imax до 17А, сопротивление открытого перехода Rds=0,075Ом, Udss=55V. При переходе SDR на ТХ этот ключ открывается и может быть задействован для коммутации реле во внешнем усилителе мощности.
6.С платы ДПФ убран байонетный разъём для подключения антенны. За счёт высвободившегося места увеличено расстояние между фильтрами ДПФ.
7.Предусмотрена возможность установки преобразователя DC-DC в самом удалённом от входных цепей приёмника углу платы. Проверено чем может "аукнуться" установка преобразователя на плате. В связи с тем, что преобразователь DC-DC приблизился к плате ДПФ - начала обнаруживаться от него помеха на диапазонах 160м и 80м. Уровень помехи -100-110dBm. Понятное дело, что её можно обнаружить только при отключенной антенне. Уровень помехи зависит от типа и производителя DC-DC преобразователя. Для того, чтобы "спать спокойно" - преобразователь располагаем в любом свободном месте в корпусе SDR-а, а к плате подключаем посредством удлиняющих проводников. Для тех радистов, которых мало волнуют диапазоны 160м и 80м преобразователь можно смело паять на плату.
Вывод - двухплатная версия более адаптирована для организации SDR трансивера в максимальной конфигурации, т.е. когда в одном корпусе с самим 1Вт трансивером SDR будет расположен транзисторный усилитель мощности, возможно ещё СУ и БП.
Автор:  Александр [ 31 янв 2008, 04:03 ]
Заголовок сообщения:
Александр UT2FW.

Посылку получил. :D Печатные платы "СКАЗКА", мне таких не сделать!
Антенный анализатор тоже дошел в целости. Протестировал свои антены, выяснил много интересного. :shock:
И тдельное спасибо за инфо, все понял. :idea:

Александр UA0FNI.
Автор:  RK4FB [ 02 мар 2008, 18:36 ]
Заголовок сообщения:
... Тут только сказки всех устраивают.
Быль убрал :D
Автор:  UT2FW [ 09 мар 2008, 23:32 ]
Заголовок сообщения:
Инфо для любителей попаять платки СДРа.
Попытаюсь объяснить своё нежелание поддерживать эту почётную и уважаемую мной, категорию радиолюбителей.
Первоначально уступал настойчивым просьбам выделить печатные платы для "любителей" самоделко-паяния. Как правило, после получения плат, через некоторое время, практически все решившие попаять, начинали донимать меня просьбами о выделении трудно находимой комплектации. Подбираю ту комплектацию - высылаю. После этого начинаются вопросы по теме паяния - где смотреть и куда чего паять? Вопросы типа - "почему на плате место под резюк размера 0805, а у тебя на плате вижу запаян большего размера?", "почему маркировка сделана дюжа близко к переходному отверстию"? Ну и т.д. и т.п.
Итог таков, что из пяти первых, решившихся на самостоятельную пайку, двое сразу по получении плат поняли, что "погорячились" в решении попаять - звонили, докладывали мне, что они мол де думали что: "там детальки бОльшего размеру" - просили присторить "обратно" те платки, а трое позже самостоятельно избавились от тех наборов для сборки.
На сегодня знаю только одного реально спаявшего и запустившего СДР. Но он дядька дюжа грамотный и рукастый - сам трансиверы разрабатывает, к тому же получал почти весь комплект дефицитных комплектующих - даже при таких начальных "льготных" позиций у него ушёл почти год на сборку СДРа. Ну и, скорее всего, всю мелочёвку паял не он, а дамы монтажницы на его фабрике, хотя он и не признаётся в этом... :wink:
Посему пришёл к выводу - дабы лишний раз мы не отрывали друг друга от дел насущных, не портили друг другу не восстанавливаемую в организме систему - не ввязываться в тему платок и деталек для сборки СДР.
Докладываю - дюжа хлопотное это дело - сборка СДРа полной конфигурации! И дядя Саша не рискует заниматься мазохизмом - становиться вашей "путеводной звездой" в теме СДРо-паяния.
Благо, на сегодня нет проблемы в приобретении как плат для СДРа, подобного американскому SDR-1000, от других авторов, так и простых вариантов - различных SDRmini, SoftRock, AVALA и т.д. и т.п.
Желающих попаять призываю одуматься, копить деньгу и осваивать вже готовый продукт. Т.к. освоение готовой СДР техники - куда более интересная тема, приносящая массу удовольствия, нежели расставление под мелкоскопом деталек блошиного размеру...
Автор:  RK4FB [ 10 мар 2008, 02:04 ]
Заголовок сообщения:
Не дядька, эт ты про безруких и безглазых наверное :D
Единственно чего мне не хватало это краткого описания коммутации и что разведено с избытком. Т.е. 1 страничка машинописного тексту. Вся пайка заняла у меня 3 вечера на сегодняшний момент. Не хватает кое какой мелочевки и колечек. Жду когда привезут. Остальные твои страшилки для сирых и убогих :D
Автор:  UT2FW [ 09 апр 2008, 21:53 ]
Заголовок сообщения:
Очередная фотка. Корпуса DN-100 изготовлены с надписями на задней панели.
GND - земля.
+ТХ - +12В ТХ, т.е. при переходе на передачу в этом разъёме появляется напряжение +12В через токоограничивающее сопротивление 1к.
DC - питание 13,8-14,1В
FUSE - предохранитель 20А
РТТ - педаль.
Остальные разъёмы совпадают с 1Вт-ной версией.

Вложения:

DN-100-задняя-панель..jpg [ 56.43 КБ | Просмотров: 29046 ]

Автор:  UT2FW [ 09 апр 2008, 22:53 ]
Заголовок сообщения:
Вид спереди. Вариант с иными ручками.

P.S. Намедни беседовал с металлистом, который курирует тему вот этих корпусов. Для тех, кто не постоит в цене на свои любимые хотелки, могу доложить - для желающих, вот такую коробку пока можно заказать ему. Почему "пока"? Потому, что никто не может гарантировать неизменность цены на металл. Инфо к размышлению - на прошлой неделе дядя Саша взялся было за изготовление, обещанной уже более 10-ти лет назад, любимой супруге металлической полки. Дык вот - на прошлой неделе металлический уголок 25х25 стоил 12грв\1м, но его не было в наличии. В начале этой недели уголок завезли уже по 14,7грв\1м. Пока дядя Саша собирался с другом поехать и выкупить заказанный уголок - его весь разобрали. Как доложили продавцы - следующий завоз будет только на следующей неделе, ориентировочно уже по 17грв\1м. Ну, а по телику нам рассказывают об инфляции не более 10% в год... :oops:
Кстати, такая же ситуация и с импортной комплектацией. В январе реле для SDR-а покупал по 3,7грв\1шт. В апреле на той же фирме они уже стоят 4,3грв\1шт. Мальчик с фирмы объясняет это типа "новый завоз". Специально смотрел на сайте производителя - цена не менялась уже несколько лет.
И на чём зиждятся принципы построения нашей "экАномики"? :?:

Вложения:

DN-100.jpg [ 66.1 КБ | Просмотров: 30362 ]

Автор:  RK4FB [ 10 апр 2008, 21:15 ]
Заголовок сообщения:
Я что-то не внял к юмору Юрич. Отвечать на вопросы ты не хочешь, полезную инфу ты стер, где были конкретные очепятки твои отражены, и то что твой производитель плат как раз с кривыми руками. Это к чему? Цензура типа того? Это так не пойдет.
Автор:  UT2FW [ 10 апр 2008, 22:10 ]
Заголовок сообщения:
RK4FB писал(а):
Я что-то не внял к юмору Юрич. Отвечать на вопросы ты не хочешь, полезную инфу ты стер, где были конкретные очепятки твои отражены, и то что твой производитель плат как раз с кривыми руками. Это к чему? Цензура типа того? Это так не пойдет.

Это к тому, что следует открыть отдельную ветку по теме самоделкопаяния СДРов и туда всё инфо в тему и выкладывать. Ранее предупреждал о том, что как появится потребность, вычищу всё пустоблудие с форума, т.к. его не поддерживаю.
И пожал-ста, не выхватывай только тебе выгодные моменты - касательно удаления - удалены не только твои посты. Удалено всё словоблудие и от админа, и от тебя, и от меня, в котором нет полезной инфо. То, что слетел кусок схемы - он слетел из-за того, что там текст был непотребный, т.е. "разборки" и переход на личности. Ещё будут и другие ветки форума вычищены именно с такой же точки зрения - если нет полезной инфо - всё будет удалено.
А вот если тебе действительно интересна тема самоделкопаяния СДРов - никто тебе не возбраняет открыть отдельную ветку в эту тему и её поддерживать. Ещё раз повторю - со своей стороны не буду поддерживать ту ветку, но и противиться не буду. Это моё мнение и имею на него право.
Автор:  Виктор [ 11 апр 2008, 15:26 ]
Заголовок сообщения:
Александр Юрьевич.
Не обращайте пожалуйста внимание на брюзжание.
Работайте. У меня "железяка" от Вас.
Есть проблемы, небольшие , не во всем ещё разобрался .
Вопрос времени ну и желания.
Спасибо Вам,и конечно RW3PS
