| Автор: | Llll [ 19 июн 2009, 10:39 ] | ||
| Заголовок сообщения: | QS1R | ||
Дядя Саша, народ требует новое радио http://forum.cqham.viewtopic.php?p=333530#333530 Схема уже есть, софт бесплатный, не хватает твоих золотых ручек.  Когда можно заказывать? Или опять американцев выручать?
|
|||
| Автор: | UT2FW [ 20 июн 2009, 09:48 ] |
| Заголовок сообщения: | Re: QS1R |
Llll писал(а): Дядя Саша, народ требует новое радио http://forum.cqham.viewtopic.php?p=333530#333530 Александр, дядя Саша всегда ЗА научно-техныццкий прогресс. Но, как на твои различные призывы ранее и докладывал - сделать можно практически всё - вопрос в том - нужно ли это будет кому-то? Т.к. то, к чему ты призываешь, техника достаточно сложная и требует "не слабых" начальных мат-вливаний, для того чтобы "воз сдвинуть с места". Посему приходится изначально "чесать репу", прежде, чем браться за такую работу. Не забывай, что даже в нашем хобби масса ещё интересных тем, помимо тобой озвучиваемых. Промолчу о том, что ещё много чего интересного в жизни есть, чем был бы смысл заниматься... Схема уже есть, софт бесплатный, не хватает твоих золотых ручек. Когда можно заказывать? Или опять американцев выручать? Техника, которой ты интересуешься, новая и продвинутая, за ней будущее. Но таких как ты, идущих впереди всей "инертной толпы", что-то больше и не вижу... Будут те железки, о которых талдычишь, ещё кому-то интересны? Вот в чём основной вопрос. Предлагаю тебе заняться "маркетинговыми интересами". Т.е. пойти по пути, который избрали многие американские производители радиолюбительской техники. Те же Флексы и Элекрафты - вначале собирают деньги на производство своей техники и только потом начинают её производить. Собирай желающих на эти железячки - если наберётся достаточное количество материально-поддерживающих - бум делать. Кстати, в погоне за красиво-американскими картинками, ты не обратил внимания на моё коротенькое сообщение в соседней ветке, где там по "говорящему ящику" немного словоблудили. Хотя по мылу меня пытал: "Чегой-то дядя Саша затаился?"  А именно - о том, что ещё год назад с программистом освоили тему управления любым устройством от PowerSDR. Видимо не обратил внимания из-за того, что дядя Саша красивых картинок там мало разместил...  Постараюсь в ближайшие дни добавить больше картинок в ту тему. Т.к. если её и дальше развивать - можно в итоге получить наиболее продивнутую версию SDR-а по структуре SDR-1000/Flex-5000.
|
|
| Автор: | US6IQL [ 20 июн 2009, 10:41 ] |
| Заголовок сообщения: | Re: QS1R |
UT2FW писал(а): Техника, которой ты интересуешься, новая и продвинутая, за ней будущее. Но таких как ты, идущих впереди всей "инертной толпы", что-то больше и не вижу... Будут те железки, о которых талдычишь, ещё кому-то интересны? Вот в чём вопрос! Юрьевич, вы не правы. Много есть желающих, которые готовы пересесть на полностью цифровое радио. Запишите меня под номером 3 в вашем списке. Ну а в начала маркетинговых исследований позвольте выложить список М/с, которые используются в приёмнике QS1R: U1 - LTC2208 - 16 bit, 130 MSPS analog to digital converter (ADC) U2 - PCM1771 - 24 bit DAC for optional audio output U3 - EPC3C25-PQFP240 - Altera Cyclone III EP3C25 FPGA U4 - SN65LVDS1 - High-speed Differential Line Driver U5 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters U6 - LD1117-1v2 - LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS (1v2) U7 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters U8 - CY7C68013A_128 - Cypress CY7C68013A USB 2.0 Microcontroller U9 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters U10 - MCP130 - Microcontroller Supervisory U11 - LD1117-3v3 - LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS (3v3) U12 - LD1117-3v3 - LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS (3v3) U13 - LD1117-2v5 - LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS (3v3) U14 - 24LC128 - Serial EEPROM 128 kBit U15 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters U16 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters U17 - NFL21SP706X1C3 - On-Board Type (DC) EMI Suppression Filters Y1 - SI570 - ANY-RATE I2C PROGRAMMABLE XO/VCXO Ну вот вроде и всё... |
|
| Автор: | Llll [ 20 июн 2009, 10:49 ] |
| Заголовок сообщения: | Re: QS1R |
US6IQL писал(а): Юрьевич, вы не правы. Много есть жедающих, которые готовы пересесть на полностью цифровое радио. Конечно Саша не прав, запиши моего товарища UY3IY от также купит новое радио по хорошей цене .Итак нас уже четверо .1. UX5IW 2. UT2FW 3. US6IQL 4. UY3IY Россияне присоединяйтесь !!!!!!
|
|
| Автор: | UT2FW [ 20 июн 2009, 13:19 ] |
| Заголовок сообщения: | Re: QS1R |
Llll писал(а): Конечно Саша не прав, запиши моего товарища UY3IY от также купит новое радио по хорошей цене Ну.... скажем не четверо, а трое... По теме цены - для славянского менталитета это основополагающий "фактор". Пока не могу доложить в какие деньги можно будет уложиться. Но по предыдущему опыту видно, что янки явно дороже ценят свой труд... .Итак нас уже четверо .1. UX5IW 2. UT2FW 3. US6IQL 4. UY3IY Россияне присоединяйтесь !!!!!!  Выложу в соседней ветке инфо с более красивой картинкой (для тебя лично ) по теме какую СДРку можно делать.
|
|
| Автор: | Llll [ 20 июн 2009, 16:53 ] |
| Заголовок сообщения: | Re: QS1R |
UT2FW писал(а): Ну.... скажем не четверо, а трое... Выложу в соседней ветке инфо с более красивой картинкой (для тебя лично ) по теме какую СДРку можно делать.Не понял, а как самый главный SDR-щик, что в кусты? Пока ты корректировал списки я еще одного желающего нашел это UR3IEC у его сейчас есть SDR-1000, но уже хочет игрушку по круче.Красивые картинки это хорошо, жду и за раннее за них спасибо (Пиво), а где смайлик с пивной кружкой? 1. UX5IW 2. UT2FW 3. US6IQL 4. UY3IY 5. UR3IEC Повторяю, Россияне присоединяйтесь , будите потом слезно просить у Дяди Саши
|
|
| Автор: | Vader [ 21 июн 2009, 00:17 ] |
| Заголовок сообщения: | Re: QS1R |
US6IQL писал(а): UT2FW писал(а): Юрьевич, вы не правы. Много есть желающих, которые готовы пересесть на полностью цифровое радио. Запишите меня под номером 3 в вашем списке. Ну а в начала маркетинговых исследований позвольте выложить список М/с, которые используются в приёмнике QS1R: Тема безусловно интрересная. И практически нет сомнений, что к полностью цифровому первому преобразованию рано или поздно придут все. Я даже знаю какой радикальный шаг надо сделать на пути ко всеобщему цифровому счастью. Думаю со временем удастся воплотить это в жизнь. А по сути вопроса есть комментарии. 1) АЦП сам по себе достать не проблема. Даже при наличии экспортных ограничений. Вон, россияне лобают радарные системы на топовых импортных компонентах (АЦП/ПЛИС) и не жалуются. Хотя половина номенклатуры там явно подпадает под ограничения (тем более для military применения!). Проблема с АЦП совершенно в другом. Грамотный клок (джитер) и грамотная обвязка входа задачи совсем не тривильаные. Потом не забываем, что не все скоростные АЦП на самом деле к этой задаче подходят (нелинейности). 2) Интегральный RF дизайн для устройства усложняется на порядок для такой схемотехники. Обилие клоков, дифф линий. Это вам не оптимизация земляных полигонов. Один неосторожный шаг линии в лево/право - расстел. Все это удорожает разработку PCB не по детски. Для финального создания таких девайсов требуется порой от 3 до 5 ревизий PCB. А это очень солидные средства должен сказать. |
|
| Автор: | YL2GVC [ 21 июн 2009, 10:47 ] |
| Заголовок сообщения: | Re: QS1R |
Дизайн PCB QS1R является закрытим, всё остальное пользуйте на здоровье. Но напомню есть похожий по построению набор SDR. Это OpenHPSDR, раньше называлься просто HPSDR, до конфликта между Phil Covington и остальними разработчиками концепции HPSDR. Дизайн OpenHPSDR открытий, но нужно смотреть лицензию. Всю информацию смотреть http://www.openhpsdr.org. Сам пользую Mercury, SDR приёмник HPSDR. На переписке OpenHPSDR можно найти записи приёма Mercury. Народ просто кипятком п...ет  В своё время подсел на HPSDR с подачи дяди Саши Плата интерфейса в своё время делалась для работи в месте с SDR-1000. Но для Mercury большинство обвески не надо. Поэтому Gerd, DJ8AY будет делать miniOzy. У него же можно заказать miniAtlas с тремя посадочними местами.
|
|
| Автор: | US6IQL [ 21 июн 2009, 11:21 ] | ||||||
| Заголовок сообщения: | Re: QS1R | ||||||

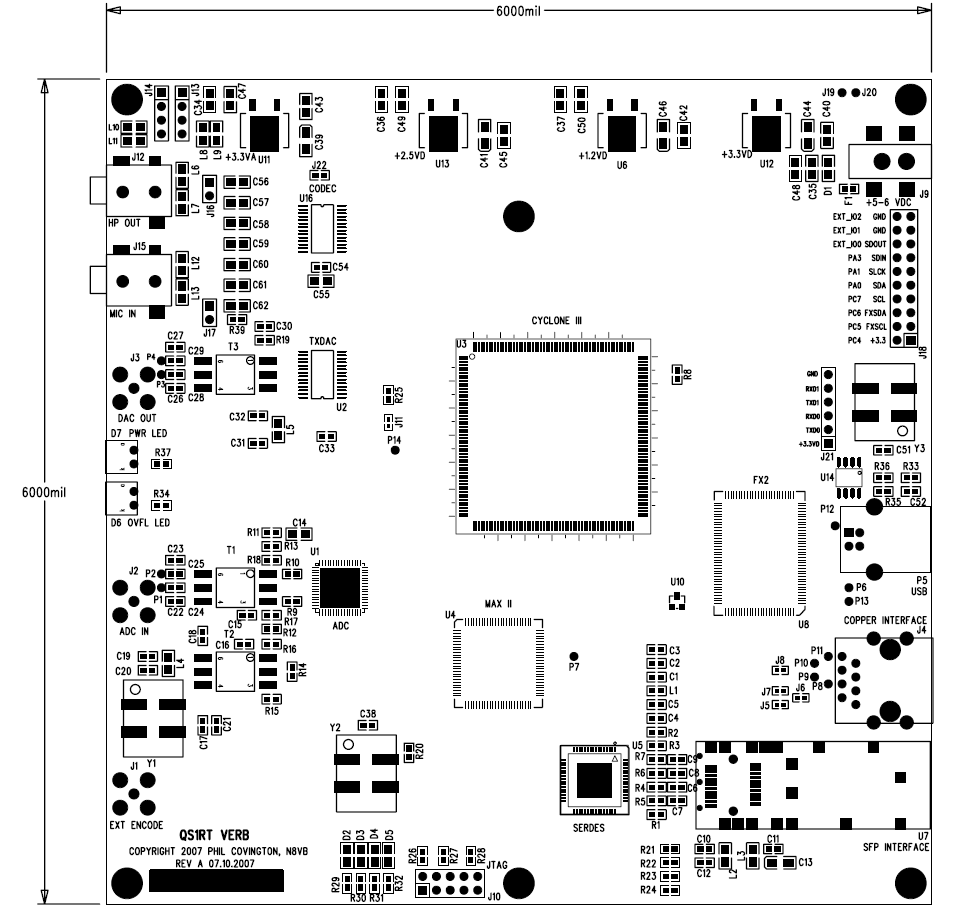

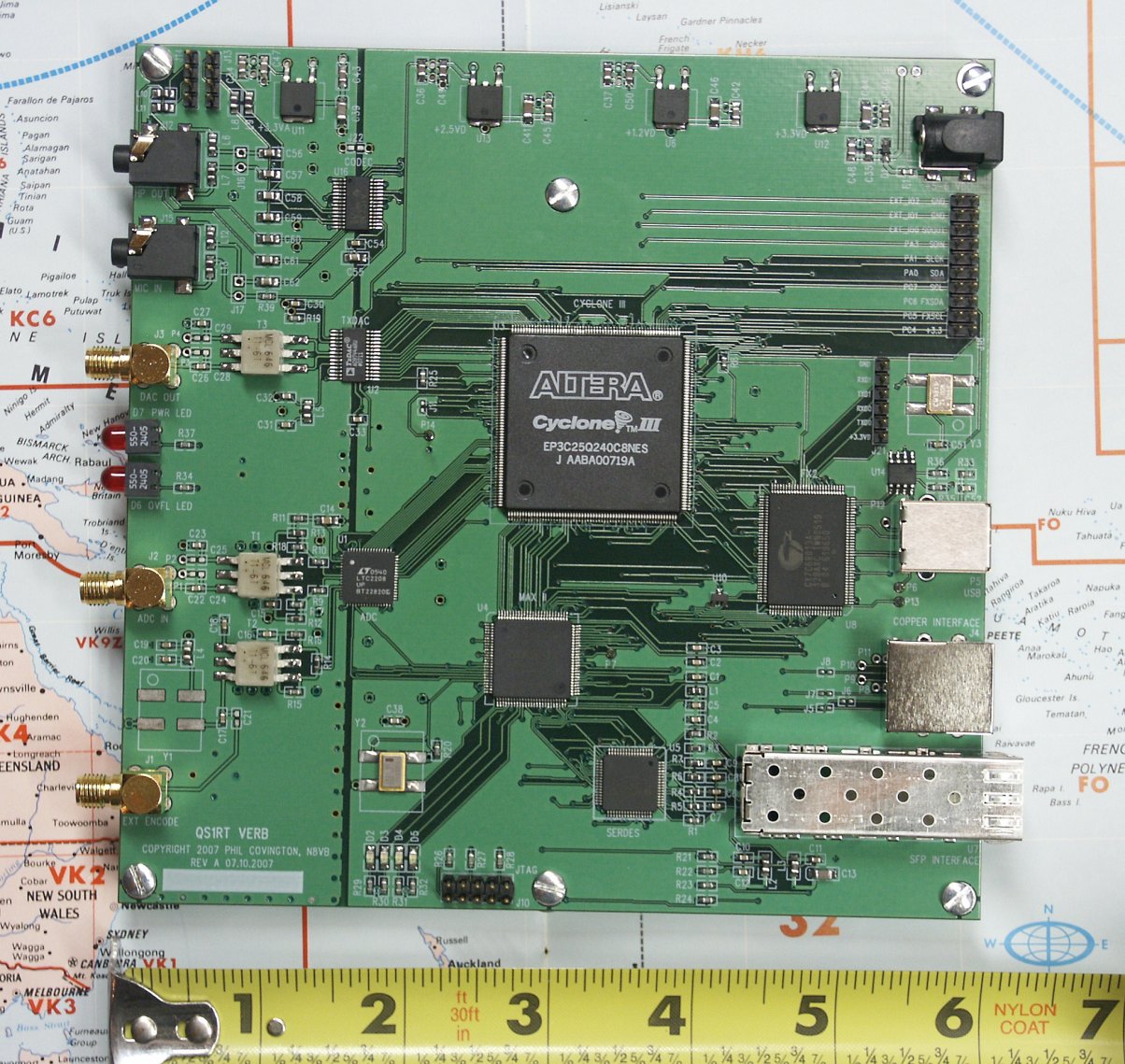

YL2GVC писал(а): ...Дизайн PCB QS1R является закрытим, всё остальное пользуйте на здоровье... А разве для нашего брата что-то "закрытое" когда-то было преградой на пути к цели? Если не ошибаюсь то и проект SDR-1000 тоже по началу был закрытым, и что? На сегодняшний день только ленивый не клонировал этот американский трансивер. Ну а на счёт PCB к приёмнику QS1R и передатчику QS1RT - это не проблема. Много фоток на эту тему есть здесь: http://www.philcovington.com/SDR/PICS/ Вот несколько из них:
|
|||||||
| Автор: | US6IQL [ 21 июн 2009, 11:33 ] |
| Заголовок сообщения: | Re: QS1R |
Перечитывая блог Phil Covington я был удивлён, что трансивер QS1RTбыл анонсирован почти 2 года назад, а именно 15.08.2007г: http://pcovington.blogspot.com/2007/08/ ... dered.html А знаменитый теперь уже прототип приёмника QS1R_rev.A был представлен !!!2,5 года назад!!! в новогоднюю ночь 31.12.2006г. под звон бокалов : http://pcovington.blogspot.com/2006/12/ ... fined.htmlТеперь в 4 ревизии (rev_D) и стильном алюминиевом корпусе за 100$ он выглядит так: http://www.srl-llc.com/gallery.html |
|
| Автор: | YL2GVC [ 21 июн 2009, 17:30 ] |
| Заголовок сообщения: | Re: QS1R |
Фоток не хватит  Там 4-слойний дизайн(если не больше), штуки четире альфа версий сделаете, прежде чем до ума доведёте. А это стоит  Phil, автор QS1R по его словам, вбухал в HPSDR порядочные деньги, и теперь он их хочет заработать обратно Если вы это сделаете(дизайн плат), памятник можно будет при жизни поставить вам
|
|
| Автор: | US6IQL [ 26 июн 2009, 15:06 ] |
| Заголовок сообщения: | Re: QS1R |
Откопал ссылочку на коды прошивки к ПЛИС: http://qssdrcode.googlecode.com/svn/branches/n8vb/ А здесь свежие файлы по QS1Rserver & SDMAXIII: http://code.google.com/p/qssdrcode/downloads/list Кстати, ПЛИС и АЦП уже подешевели: http://www.buyaltera.com/scripts/partse ... 44-2076-ND 42,70$ http://www.linear.com/pc/productPurchas ... er=LTC2208 от 78,57$ На USB микроконтроллер от Cypress CY7C68013A_128 цену на сайте производителя найте не удалось. Но я думаю что не дорого... |
|
| Автор: | Vader [ 26 июн 2009, 16:09 ] |
| Заголовок сообщения: | Re: QS1R |
Посмотрел проект на досуге. Таки все похоже на HPSDR включая стиль блок-схемы DDC  С другой стороны DDC по-другому трудно сделать: рандомайзинг АЦП, цепочка CIC фильтров - самой идее 100 лет в обед. В какой то из версий маткада фиг знает соклько лет назад видел готовую модель DDC Но тут важно понимать, что на данном этапе надо оптимизировать не задачу как таковую, а экономику проекта. 1000 долларов за комплект приемника это конечно не очень массовое устройство. Короче, если будет дешево и сердито - меня тоже записывайте в список
|
|
| Автор: | US6IQL [ 26 июн 2009, 17:48 ] |
| Заголовок сообщения: | Re: QS1R |
Вот что пишут люди на http://forum.cqham.viewtopic.php?t=17837&start=180 И firmware (прошивка Cypress) и прошивка Alter-ы загружаются при запуске программы - сервера, которая также запускается автоматически при старте программы SDRMAX. А сам проет для ПЛИС лежит здесь: http://qssdrcode.googlecode.com/svn/trunk/ Однако напрашивается один вопрос: что-же тогда заливают в м/с от Cypress через разъём J21 (слева внизу от ПЛИС) |
|
| Автор: | Vader [ 26 июн 2009, 18:51 ] |
| Заголовок сообщения: | Re: QS1R |
US6IQL писал(а): Вот что пишут люди на http://forum.cqham.viewtopic.php?t=17837&start=180 И firmware (прошивка Cypress) и прошивка Alter-ы загружаются при запуске программы - сервера, которая также запускается автоматически при старте программы SDRMAX. А сам проет для ПЛИС лежит здесь: http://qssdrcode.googlecode.com/svn/trunk/ Однако напрашивается один вопрос: что-же тогда заливают в м/с от Cypress через разъём J21 (слева внизу от ПЛИС) Они что на конфигурационной шлешке сэкономили? Или у них апдейты прошивок ПЛИС каждый день выходят? Посмотрел я их SVN. Что характерно они MAX-III почему то не на си-шарпе, а на обычных плюсах начали писать. Узнать бы причину. Зачем вообще на Qt было переходить? Только для того, чтобы пару фанатов это все могли на линуксе гонять? Эх... Хотя... в Северной Америке Apple сильно распространены. Может для той платформы? Кстати, где там наши активисты-писатели ПО для SDR? Вот лежит там готовый проект MAX-II. По визуальным эффектам намного обгоняет PowerSDR (это очевидно). ИМХО прекрасная база для того, чтобы зачать свои проекты. Придется конечно переписать интерфейсинг под SDR1000, но это не должно быть проблемой |
|
