Если дюжа не вникать в эту тему – всё получается вроде бы «очень просто» – подаём сигнал на вход СДРа с известным уровнем – идём в Setup-Calibration-Level Cal софта PowerSDR – выставляем в окошке Level подаваемый уровень в dBm, жмём на Start, ждём – всё, калибровка проведена. Но вот, когда начал более подробно разбираться – вылезли «грабли». Заметил небольшую разницу в конечных цифрах при подаче разного уровня ВЧ при калибровке на вход SDR-а. Разница незначительная, но, как говорится – «а всё же». Первые «грабли» - какой уровень выставить из ГССа? У меня в наличии три ГССа – Г4-102А, Г4-158, Г4-165. У первого выход в мкВ, у второго в dB (затухание к начальному ВЧ уровню), третий – самый «крутой» ГСС (по пачпорту может выдавать 0,05мкВ-2В) но выходной уровень у него в dBV. Могу достать из подвала ещё Г4-18, ГСС-6, Г4-116.
Дык, вот. Решил провести «лабораторную» работу по теме.
Выводы – если действительно озаботиться правильными показаниями S-метра – на входе SDR-а при калибровке должен быть известный ВЧ уровень. Выходное напряжение ГССа нормируется на какой-то определённой нагрузке. Нас интересует конечно 50Ом. Начал с поверки ГССов. Г4-102А на лимбе выставляю 0,5В – реально без нагрузки там 0,85В, при нагрузке 50Ом напряжение падает до 0,3В, на 75Ом – 0,4В, на 100Ом 0,48В. Г4-158 на 50Ом выдаёт 0,85В, на 75Ом – 0,91В. У Г4-165 на 50Ом погрешность минимальна – не более 5% при выходных напряжениях 0,5-2В. Но это и понятно, если сравнить стоимость этого ГССа (по первой же ссылке в нете – 49500р) со стоимостью предыдущих двух, вместе взятых.
Т.к. наиболее распространённые в радистской среде ГССы – это Г4-102 и Г4-158 – посему будем вести речь о них. Г4-102А не стал использовать для градуировки SDR-а – погрешность в 30% для 50Ом-ных нагрузок посчитал слишком большой, чтобы назвать это калибровкой. У Г4-158 погрешность для 50Ом-ных нагрузок вполне приемлемая – уложилась в чуть более 1дБ. В паспорте на прибор указано +-0,5дБ. Г4-165 использовал как «калибровочный» для контроля самих ГССов.
Далее пришлось озадачится – как свести в одну «кучу» мкВ, dBm, dBV. Спасибо Илье RW3FY – он выдал табличку из какого-то старого журнала Радио.
S9+60 = -13 дБм = 50 мВ = -26 дБВ
S9+50 = -23 дБм = 16 мВ = -36 дБВ
S9+40 = -33 дБм = 5 мВ = -46 дБВ
S9+30 = -43 дБм = 1,6 мВ = -56 дБВ
S9+20 = -53 дБм = 0,5 мВ = -66 дБВ
S9+10 = -63 дБм = 160 мкВ = -76 дБВ
S9 = -73 дБм = 50 мкВ = -86 дБВ
S8 = -79 дБм = 25 мкВ = -92 дБВ
S7 = -85 дБм = 13 мкВ = -98 дБВ
S6 = -91 дБм = 6,3 мкВ = -104 дБВ
S5 = -97 дБм = 3,2 мкВ = -110 дБВ
S4 = -103 дБм = 1,6 мкВ = -116 дБВ
S3 = -109 дБм = 0,8 мкВ = -122 дБВ
S2 = -115 дБм = 0,4 мкВ = -128 дБВ
S1 = -121 дБм = 0,2 мкВ = -134 дБВ
--- Это для КВ частот и на 50 омах. На 75 омах напряжения в корень из 1,5 раз больше. Для УКВ --- вся шкала смещается на 20 дБ (S9+60 = -33 дБм, а не -13, как для КВ).
У моего Г4-158, чтобы получить выходной уровень 50мкВ - нужно выставить затухание в 80дБ. Сергей RW3PS сообщал, что у своего Г4-158 он выставлял 78дБ. Для интереса проверял свой Г4-102А - выходной уровень для 50мкВ на 50Ом - на лимбе ГССа нужно было выставлять почти 70мкВ.
При калибровке SDR-а на различных уровнях из ГССов пришёл к выводу, что лучше калибровать на максимально возможном уровне, пока ещё не полезут «зубы» перегрузки на экране спектроанализатора PowerSDR. Вот некоторые калибровочные цифирки –
30дБ на Г4-158, -19dBm в Level Cal – 72,8dBm показание S-метра СДРа на 50мкВ.
40Дб на Г4-158, -35dBm в Level Cal – 73,7dBm показание S-метра СДРа на 50мкВ.

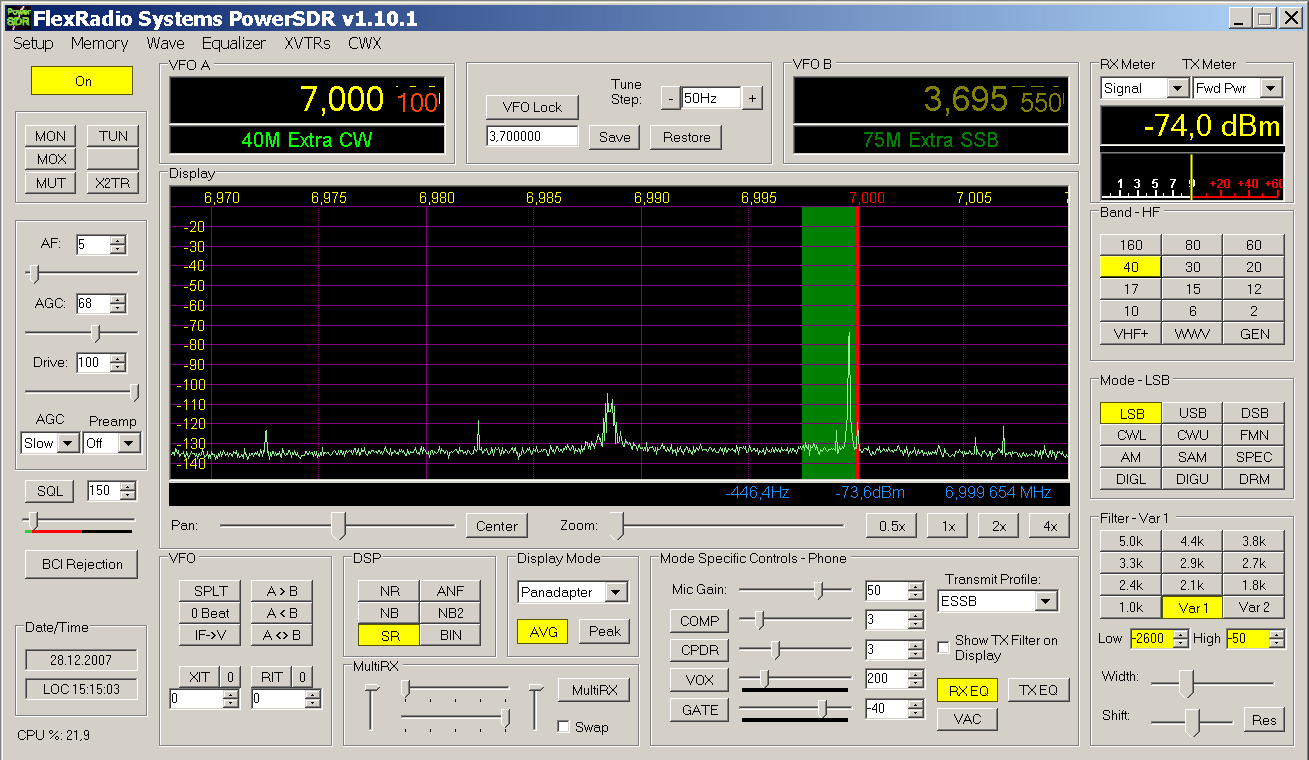

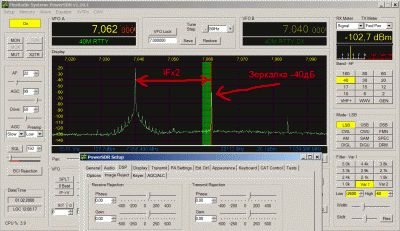

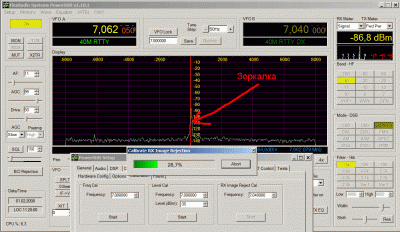

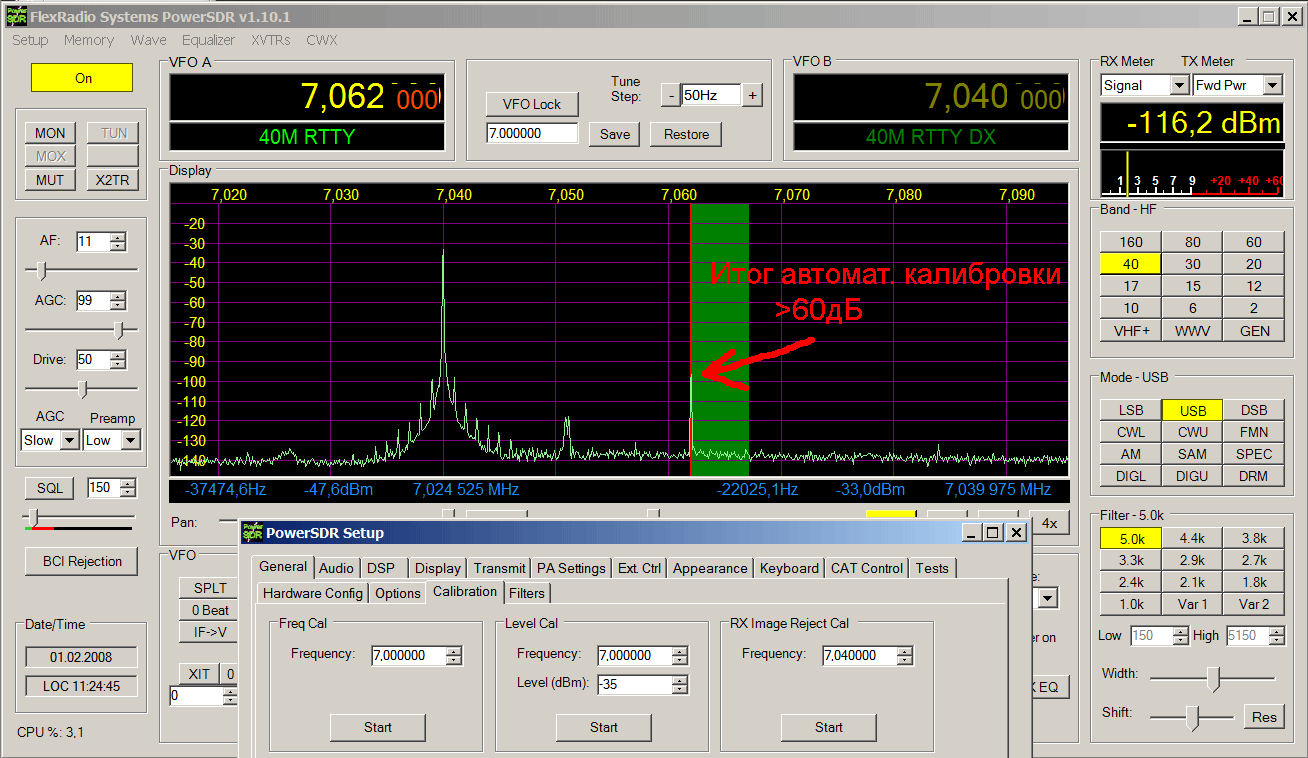

S-метр после калибровки будет показывать правильный уровень даже при изменении чувствительности и общего усиления каскадов в SDR. Смотрим скриншоты ниже. Обращайте внимание на окошко Preamp -

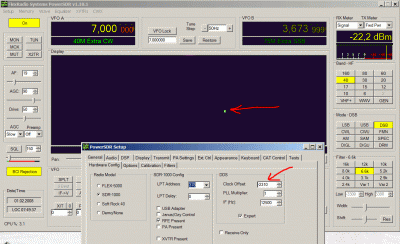

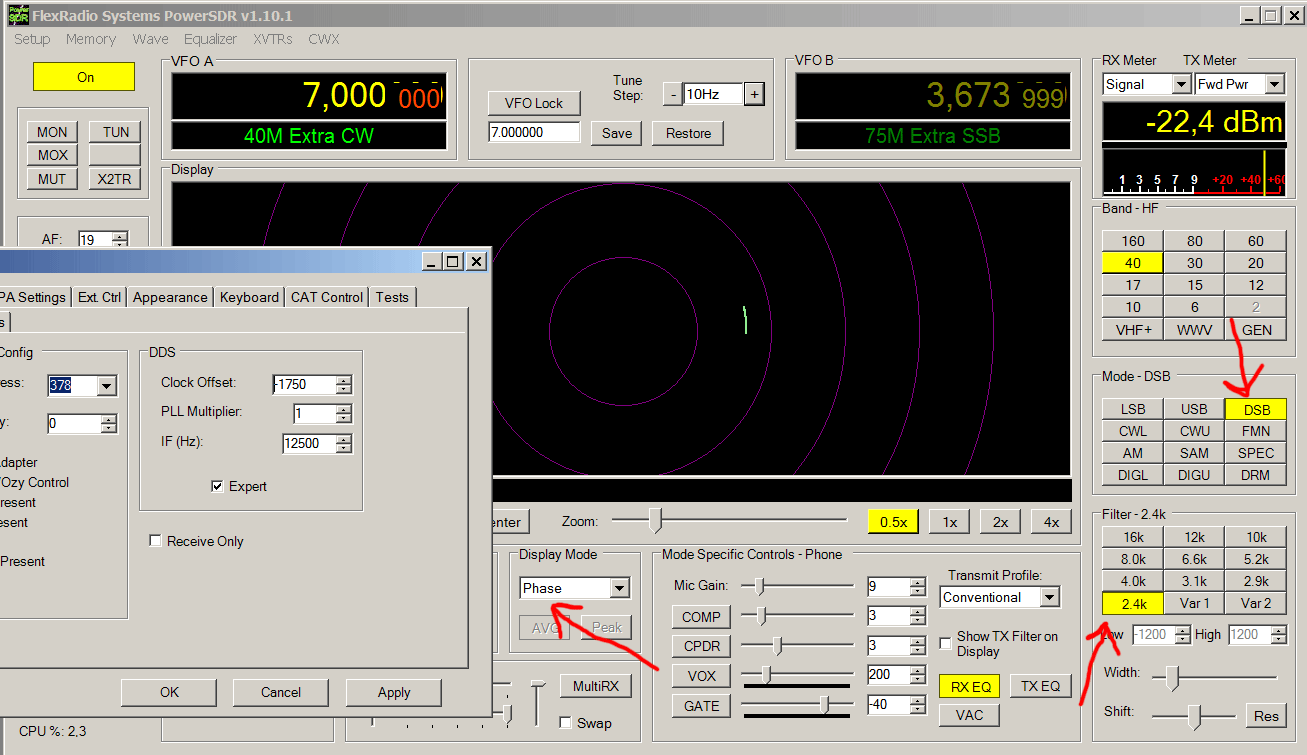

| Вложения: |
 Калибровка-low-web-1-10.gif [ 57.96 КБ | Просмотров: 15109 ] |
 Калибровка-off-web-1-10.gif [ 58.11 КБ | Просмотров: 15081 ] |
