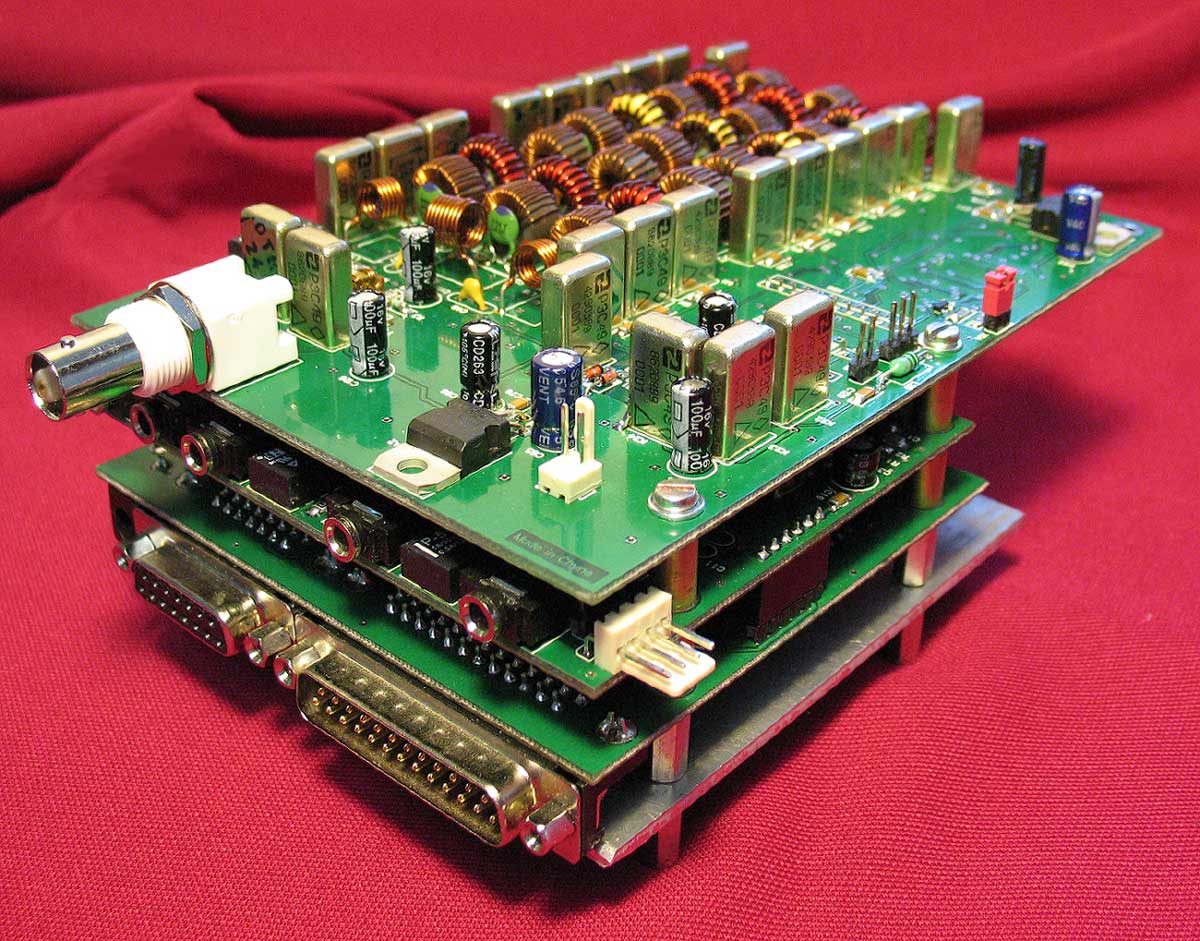

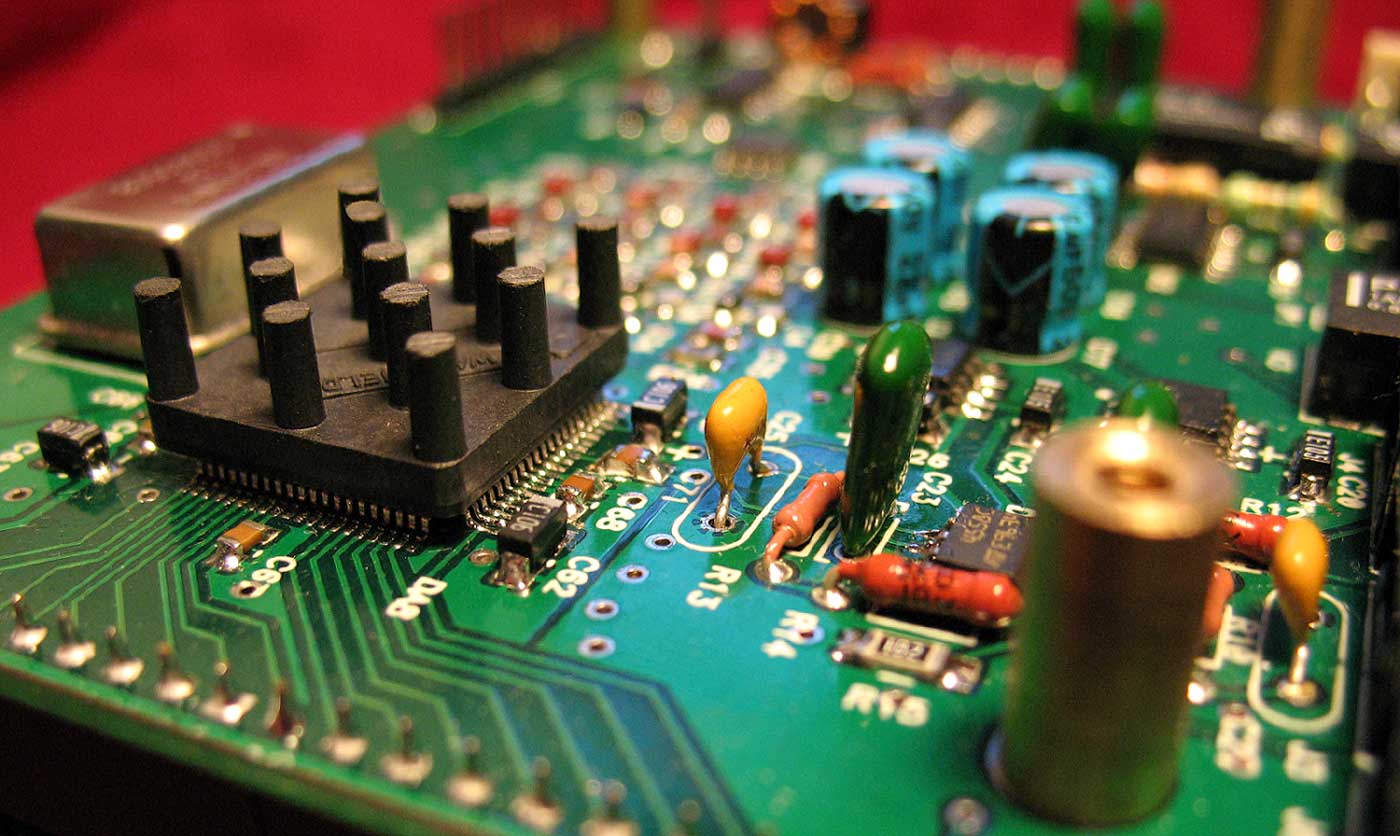

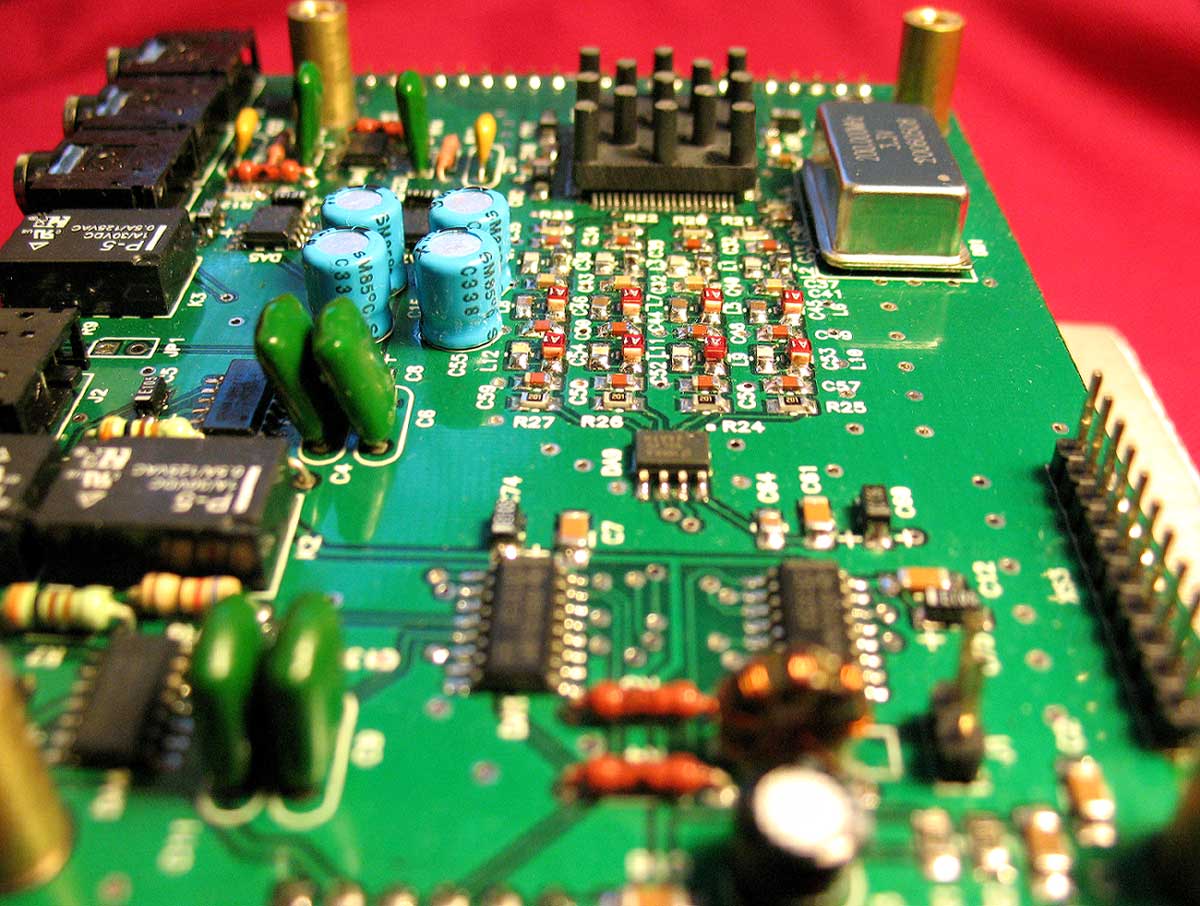

Пока сайт на этапе формирования - выкладываю сюда фотки 1Вт варианта с хорошим разрешением.

_________________
Aleksandr

Продолжение

_________________
Aleksandr

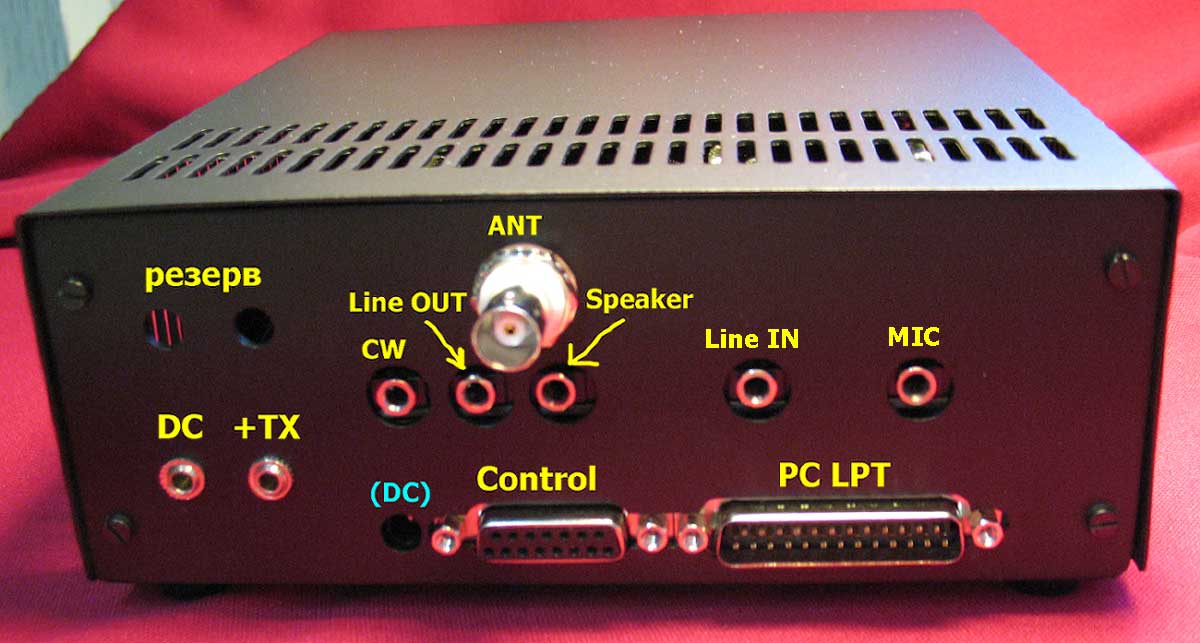

Надписи на картинке передней панели сделаны в Фотошопе. Т.е. в реалии не стал их наносить на панель. Исходил из соображений минимально возможной цены на такой тип SDR-а. На разъём выведена педаль (кнопка перехода на ТХ). По надобности на этот разъём можно ещё вывести 3 "шнурка".
Хочу ещё раз напомнить, что не могу высылать за пределы UA компакт-диск. Это связано с запретом таможни на вывоз за пределы Украины. Компакт-диски отнесены к "носиям информации" - а вся информация не выездная за пределы UA, даже как ранее ввезённая сюда, так и личная... Поэтому стараюсь максимум информации выложить на сайт и форум.

_________________
Aleksandr

Александр, очень классные фотографии.
Действительно все здорово видно, только некоторые фото сделаны под углом, поэтому хорошая резкость только на небольшом кусочке фото.
Зарегистрировался у тебя с утра, но с утра, сразу почему-то не мог попасть, но это не важно...
Удачи!
Сергей.

Качественное фото - это искусство + наличие требуемой техники. Ни первого, ни второго нема в наличии. Посему пришлось кланяться знакомому с более-менее современным ЦФК и "на колене" делать эти фото. А что такое "кланяться", думаю, объяснять не нужно...
Посему в первую очередь делал фото тех позиций, которых ранее не выкладывал, но о которых меня чаще всего спрашивают. Пытался делать фото полностью всей платы - но толком не получается этого сделать. Т.к. нету правильного освещения и когда под 90град. к плате делаешь фото - происходит засветка платы от вспышки. А бокового освещения не было чем сделать. Надеюсь, молодое поколение привезёт папе его ЦФК на новогодние праздники - тогда смогу сделать фото как угодно и любых ракурсов.

_________________
Aleksandr

Чьи ферриты в фильтрах?

Цитирую из описания, которое есть на этом же сайте -

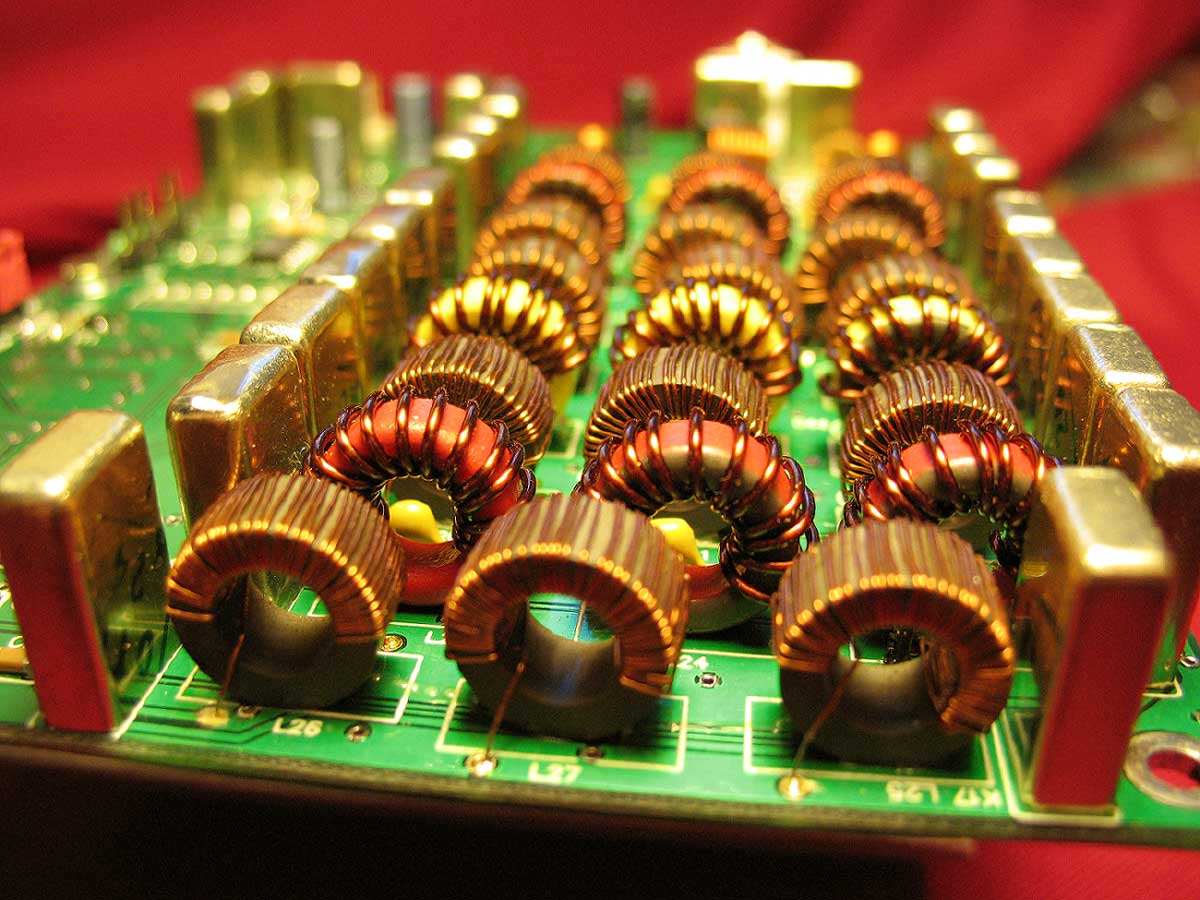

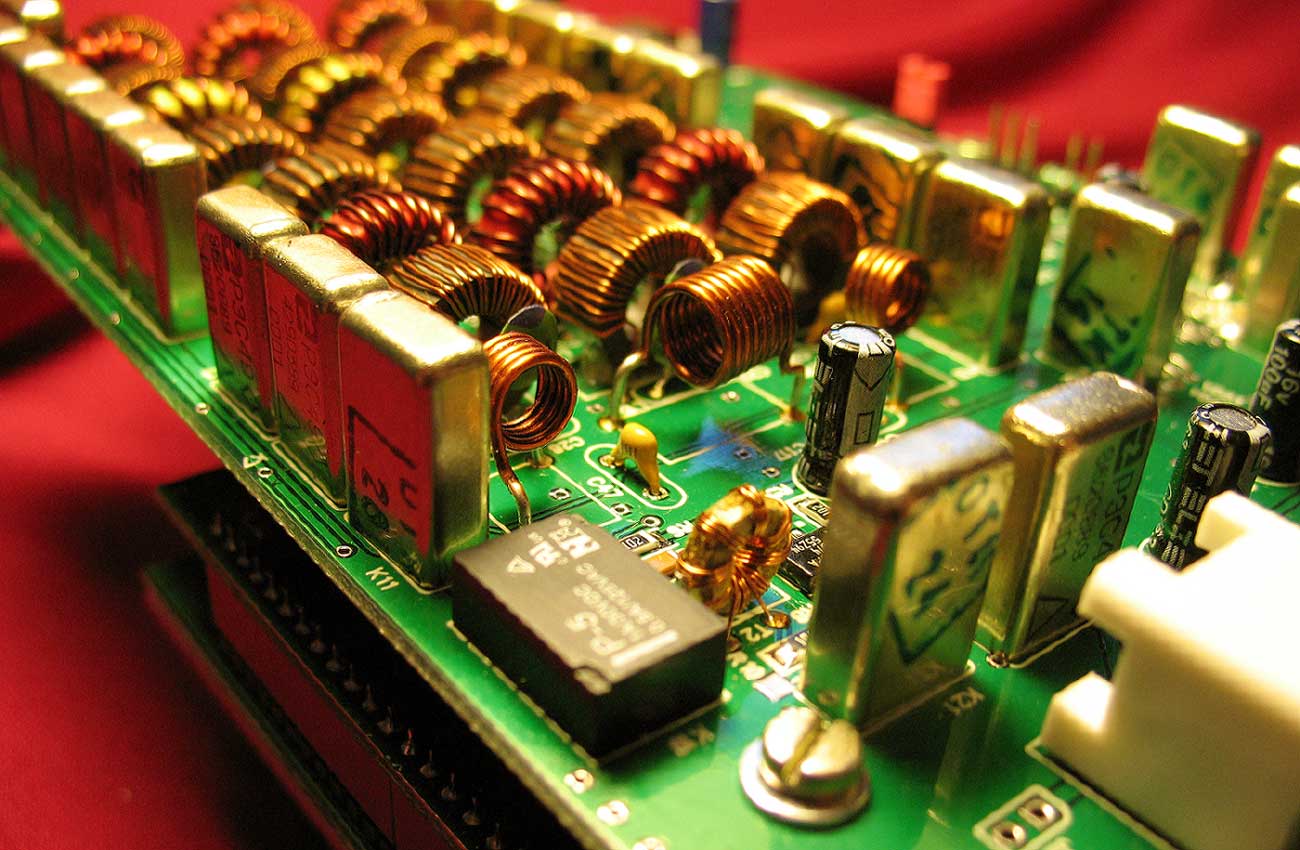

2. Применены «классические» высококачественные полосовые фильтры на входе приёмника, которые работают и на ТХ. Схемотехника таких фильтров приведена в книжке Э.Реда. Для переключения фильтров использованы реле, дабы не ухудшить динамический диапазон и соотношение сигналшум приёмника. В качестве сердечников катушек применяются карбонильные (это не феррит!) тороидальные сердечники большого диаметра, которые не ухудшают динамику приёмника. Часть фильтров намотаны на амидоновских сердечниках Т-50, часть на аналогичных кольцах нашего секретного военпрома. В итоге получены высококачественные фильтры, перекрывающие весь диапазон 1-65МГц без разрывов. Как отмечает и Э.Ред – это достаточно дорогое изделие – «каждая вещь имеет свою цену». Но главное условие – сохранение максимально возможных динамических характеристик в этом узле – выполнено.
А почитать то описание SDR-а, слабо?

_________________
Aleksandr

Повторение - мать учения... Я все это читал, и правда (

Помницца, на форуме СКРа когда народ обсасывал "германский входной преселектор" - пИсали кипятком те кому из Штатов удалось получить эти самые АМИДОНовские сердечники.


Странно, но у нас еще есть секретный военпром, неужели не всё растырили ?

_________________
73!
UR5TDQ Константин

Так точно, дядя Саша тоже "кипятком и паром" аж два раза - когда оплачивал те колечки и потом, когда их получил. Покупал их в прошлом веке и из-за того, что никто не хотел везти малую партию - пришлось отстегнуть за те колечки сумму эквивалентную стоимости двухкомнатной квартиры на тот момент в г.Рени. Но, как говорится - "хочется - это хуже, чем болит"...


А где докладывал, что это колечки сегодняшнего "военпрома"?

_________________
Aleksandr

мдя...
теперь эти колечки стОят как унитаз в санузле той квартиры - времена меняюцца...


А где докладывал, что это колечки сегодняшнего "военпрома"? [/quote]
а чуть выше - в ответе RU6BT - там отрывок из описалова СДРа...

_________________
73!
UR5TDQ Константин

Ага, в том тексте нужно добавить "нашего советского военпрома" - вот так будет более точно. Кстати, ещё по аналогичной теме, кажется в описании КВ трансивера или ещё раньше, докладывал. Производилась приставка к Р-250 для "супер-слухачей" спец-служб. В ней подобные колечки использовались и впервые и увидел, что наша промышленность подобные изделия выпускала. А колечки из феррита там были с пропилом - дабы исключить подмагничивание сердечника.

_________________
Aleksandr

Фотки из этой темы уже лежат на сайте.
