У меня также нет микрофонного усилителя, только использую электретный микрофон. Запитал его от +1,5 вольт и подаю сигнал напрямую на D-44. В программе Mic Boost не включаю, усиления и так хватает.

Я тут нашёл у себя в загашнике небольшую бухточку тонкого мягкого посеребрённого коаксиала 50 ом. Лежал ещё с "Застойных" времён. Экран у него очень плотный и серебром блестит (Жена увидела , так чуть не отняла его у меня, с трудом объяснил, что серебро это только снаружи а внутри все проволочки медные ). Так вот переделал я на этот коаксиал свои звуковые шнурки для SDR. Замерить точно нечем, но на слух - чувствительность на приём заметно возросла. Раньше использовал обычные экранированые аудио шнуры.

_________________
73! Сергей (RA3AJD)

Инфо от UA6CP по звуковой Creative Sound Blaster USB -

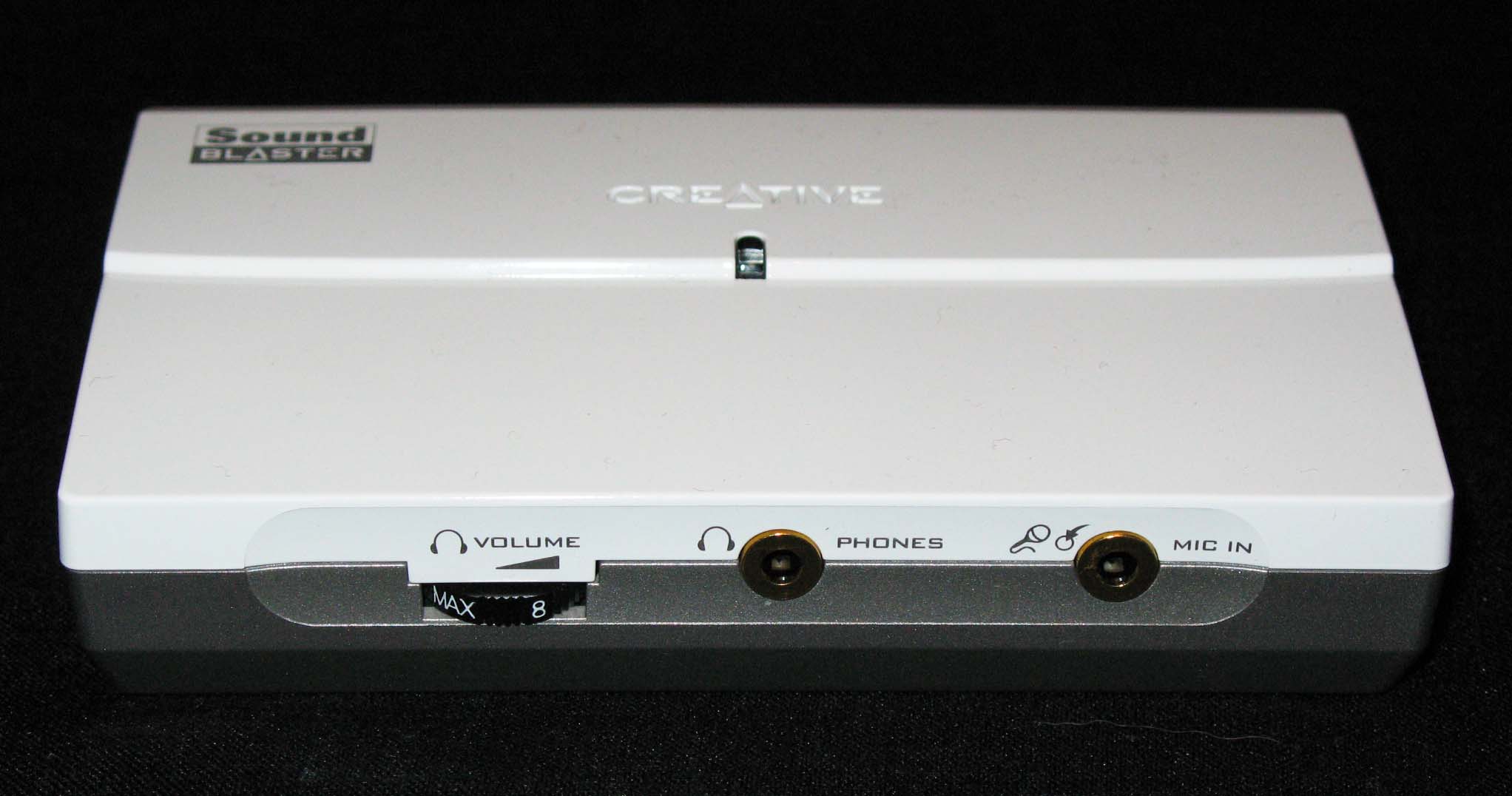

Выкладываю некоторые наработки со звуковой картой Creative Sound Blaster USB. Вообщем-то карта не плохая и дешёвая (около 700руб). Правда по входу только 48кГц. Управляется Креативовским микшером, но почему-то включение микрофонного входа при передаче происходит только в версии PowerSDR v1.9.0 sr40 svn:981. И на высокочастотных диапазонах (20м и выше) стоит ниже на частоту ПЧ большой уровень фликера, но станции принимаются нормально. Иногда происходит сбой работы программы (после выхода из неё и обратного входа) с надписью "Input string was not in a correct format", что вроде бы как "Введена строка в неправильном формате". Бывает после перезагрузки компа всё нормально грузится. В предверии Дельты-44 за калибровку SB не брался. Хотя планирую до конца разобраться с этой картой. Это её фото.
Олег, UA6CP, Кореновск.

_________________
Aleksandr

Всем привет, интересует конфигурация включения EDIROLL FA-66 к SDR, какие входы, выходы задействовать, вариантов много. Есть и оптика и миди и цифра, кто подключал эту карту к SDR, проясните плиз!

На компакте, который прикладываю к СДРу, есть файл Edirol FA-66 Quick Start Guide - посему решение вопроса - набрать в гугле и качнуть из инета - скорее всего с сайта флексов брал то описание. Или вже дождаться компакта.

_________________
Aleksandr

Уже нашел описание этой карты под SDR

ASIO версия 2.9 под все платформы

Вместе с SDR!
Александр, а какие джеки используются для НЧ сигналов в SDR,
Я вот посмотрел фото шнурков к SDR на FA-66, вижу задействованы 2 входа и два выхода, выходит джеки в SDR cтерео, так, как на фото заднего плана DN-100 один разъем входа и один разъем выхода, не считая спикера?

обычные компьютерные "СТЕРЕО" диаметром 3,5мм.

Докладаю сюда об опыте юзАния нескольких звуковых карт.
Надеюсь вновь начавшим пользовать чудо-СДР от Александра Юрьевича UT2FW, мой опыт поможет в выборе звука и компьютера.
Компоненты используемые для ЛР:
Компьютер AMD 1500MHz 512Mb RAM\встроеный звук
Celeron 1800\512 RAM\Intel 845 чипсет\встроеный звук
Celeron 1600\512+128RAM\Gigabit 845\Встроеный звук
Celeron 3000\512RAM\Asus MB
Dell D500\1Gb RAM\Встроеный звук
EEEPc 901 Atom 230 1Gb RAM
Звучки
Creative Audigy SE
Creative Audigy 2NX - USB
ESI Julia
Creative E-MU 0404
Тестер радиостанций
Radio communikator tester Marconi Instruments 2955B
1)Ноутбук Dell D500 с встроеной звучкой SigmaTell
Линейный вход достаточно тихий. Калиброваный уровень шума порядка 2-5мкВ. Позволяет вполне комфортно слушать 80-40-20. Выше чутья не хватает. Недостаток - маленький ДД. При уровне выше -50дБм появляются палки на панараме. 48кГц семпла вполне устроили. Слушал без включеного преампа, шумовая дорошка на уровне -100дБм
2)Тот же нойтбук но с внешней карточкой Audigy 2NX. При правильной настройке движков усиления позволяет вытягивать и 0.3мкВ сигналы. Палки начинаются где то от -30дБм, шумовыя дорожка на уровне -110-115дБм.
Загрузка проца 30-50% в зависимости от влкюченой ДСП, 2ого приёмника и полосы. 96кГц\24бит самое большое разрешение- Поддерживает!
3)Celeron 1800\1600 ,встроеный звук.
Шумовая дорожка -90-80дБм, палки в понораме от -40-50дБм Обкомпа работают с напрягом в 50-70% да же на минимальной конфигурации настроек звука. Если сильно не цепляться за качество то 80-40-20 можно вполне сносно слушать.
4)Тот же вариант но с аудиджи СЕ
Загрузка на 70-100%. Шумовая дорожка падает на уровень -110дБм. Звук очень получился красивый(субьективно).
5)Селерон 3000 со встроеным звуком также себя ведёт как и более мелкие братья с той лишь разницей что проц меньше грузится - 10-20%макс.
6)Тот же селерон но со звуком ESI - тут был полный аншлаг! Шумы -130дБ палки появлялсь от уровня 0-2дБм. Звучание шикарное! Полоса 192кГц!!! Одно маленькое но. При развороте понорамы в 192кГц видно как шумовая дорожка выше 48кГц начинает рости, и имея минимум -135дБм в центре подьём достигает -110-105дБм по краям.
Отдельная песня про Е-МУ. Мне она очень не понравилась как по установке софта, так и по шумовым хар-кам. На 48-96 она работает никак не хуже ESI (шумы -130-135дБм верхняя планка уровня в 0+6дБм), но при развёртке в 192кГц сразу видно как края шумовой дорожки взлетают аж до -80дБм. Тут я Е-МУ свернул в коробочку и забыл про него. Хотя цена очень привлекательная - 3750р. И если бы не алчность за лишними 192кГц, то я наверное её и взял бы.
7)EEEPc Совсем себя плохо показал. 100% загрузки сразу. Да же не стал подключать трансивер.
А вот 2х ядерный Atom N270 с 2я ГГб РАМ очень резво разгрузился до 30% и вполне хорошо отработал и с ДСП и без.

Для себя я сделал такие выводы: Если слушать СДР аж невтерпёж, то использовать надо более-менее современную машину не ниже 2000МГц с памятью не меньше 1ГГб можно и на встроеную звучку. 80-40-20 вполне приемлемо.
Atom N270 c максимум памяти будет оч. хорошо работать за вполне вразумительную цену 2100р(мБ)+600р(РАМ)+400р(ХДД)+400р(корпус) да же без внешнй звучки.
ЕЕЕПЦ отправляем детям на игрушки и интернет и да же как мобильный вариант не рассматриваем.
Для полноценной работы нужно минимум 2 ядра и 2ГГБ РАМы с карточкой за 4-6 тыш.
ESI обеспечивает ПОЛНОЦЕННЫЕ 192кГц панарамы с минимум настроек в интерфейсе и переключением полосы "на лету". + она имеет такую фичу как Direct Wire 3.0!!!
Кто не в курсе, поясняю - можно програмно перенаправлять потоки ASIO, MME, Windirect между собою визуально переставляя на мониторе перемычки!!!
Для себя я оставил УСБ аудиджи 2Н-ыкс для ноута. ESI для большой машины, и Audigy SE для повседневного звука....
_________________

_________________
Истина - она не где то рядом!
Истина - ВСЕГДА в нас!

to RK6AJE
Александр, пасибки за такое развёрнутое инфо. Хотя, как говорится - всё давным давно вже тёрли-перетёрли, но! - повторение есть "мать учения". Полезной информации никогда не бывает "много", только пустоблудие может напрягать. Появятся ещё "наработки" в тему - выкладывай. Однака - поглазей личку, ОК?
Тормоза с целеронами могли быть только из-за малого объёма памяти - для самой винды ХР нужно не менее 512МБ - посему если хотим юзать кроме винды ещё какой-то софт в компе - желательно не менее 1ГБ. Ещё по теме загрузки - показывается общая загрузка процессора компьютера всем софтом, а не только PowerSDR - посему, если есть в этом потребность, нужно вычистить всю автозагрузку и не просто средствами виндовс, а каким-нибудь сторонним софтом. По этой теме давно пользую RegCleaner - удобен тем, что в любой момент можно откатить обратно, если что-то неправильно удалил. В результате правильной настройки компа может загрузку показывать скажем на Atom с 1ГБ меньше, нежели на двухядерном 2,2ГГц с 4ГБ - как сейчас у меня.
Не согласен с твоим выводом что проц должен быть не ниже 2ГГц - до января 2008г пользовал Пень-4 1,8ГГц 1ГБ с Delta - для СДРной техники "выше крыши". Жаль, что в твой список не попала Delta. Хоть бери и покупай ESI самому для сравнения.

_________________
Aleksandr

Здравия вам Александр Юрьевич!
Я согласен с вами о возможности использования более слабых машин. На 7мая вывозил на узрение и услышанье Версию софтрока40 на праздник. Используя при этом только ЕЕЕПЦ 701 модели. После сильной кастрации виндовса, чтоб софт лёг в 2Гб, вполне достойно отработало всё. НО! Это будет петь если человек знает что и где отрезать и отключить. Я привёл цифру в 2ГГц и 2Гб РАМ к тому что средненстатистический дядька, и к тому же обычно уже не дюже молодой с компом радиволюбитель мало разбирается в устройстве виндовса, не мне вам об этом говорить. Посему задумавшись на тему SDR предлагаю начинать думать и о том чтоб взял машину, подключил к SDR и всё сразу запело всеми голосами CQ DX без затыков...

_________________
Истина - она не где то рядом!
Истина - ВСЕГДА в нас!

Спасибо RK6AJE за тестирование. Интересная получается звуковая карточка ESI-Julia. По сравнению с Delta-44(66) и Edirol FA-66 у неё, к сожалению, только два аналоговых аудио канала на вход и на выход. Чтобы всё работало на приём и на передачу нужно, чтобы было черыре аналоговых входа и четыре аналоговых выхода. Хотя, конечно можно при большом желании, сделать дополнительную коммутацию входов-выходов звуковой карты при переключении приём-передача.
Уважаемый RK6AJE, подскажите пожалуйста, как работает у Вас ESI-Julia на передачу. Поддерживает ли она VOX и другие функции PowerSDR на передачу? Если всё ОК, то получается очень неплохая замена для Delta-44 и Edirol FA-66.
Ниже прилагаю перевод на русский язык руководства пользователя ESI-Julia.

_________________
73! Сергей (RA3AJD)

Уже набита оскомина на всех форумах о ЗК для SDR, то, что флексами тестировано и рекомендованно и нужно применять, а все остальное будет по умолчанию криво работать, тем более, что в последних версиях софта PSDR, сторонние карты не поддерживаются. Что запариваться, Delta рулит, хочешь полновесных 192 кГц и на передачу и на прием и панораму -Edirol FA-66 рулит!

Уважаемый RA0JV, я с Вами совершенно согласен, но существует такая штука как ЦЕНА. Карта ESI-Julia по своим техническим параметрам является почти полным аналогом карты Edirol FA-66, но при этом стоит в три раза дешевле. А это на сегодняшний день есть один из основных критериев выбора. И не везде сейчас можно с лёгкостью купить Delta-44(66) и Edirol FA-66, во многих регионах их попросту нет вообще в продаже. А заказывать из далека по почте, возможно многих напрягает.

_________________
73! Сергей (RA3AJD)

Если цена качество то лучше квартет от инфрасоник будет полноценное радио за те же деньги единственный недостаток большая загрузка процессора по сравнению с дельтой почти в 2 раза.
Качество звука на слух квартета и джулии на сдр практически отличить не возможно.
Александр.
