Виктор, не забывай, что многие сами паяют ту платку, как и Алексей. Посему он тебя и спрашивал о токе покоя...
Если у тебя ноутбук - то тут мне кажется "дохлый номер" - при помощи одних ферритовых фильтров ты наводку не победишь.

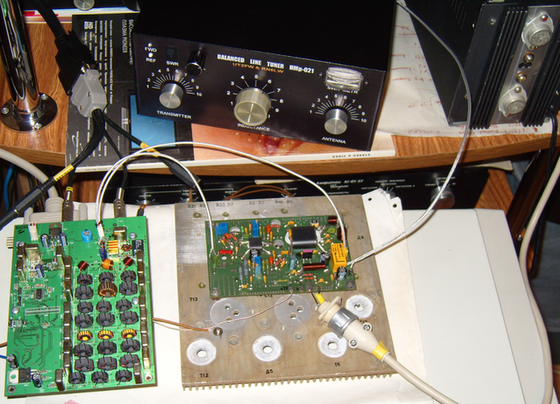

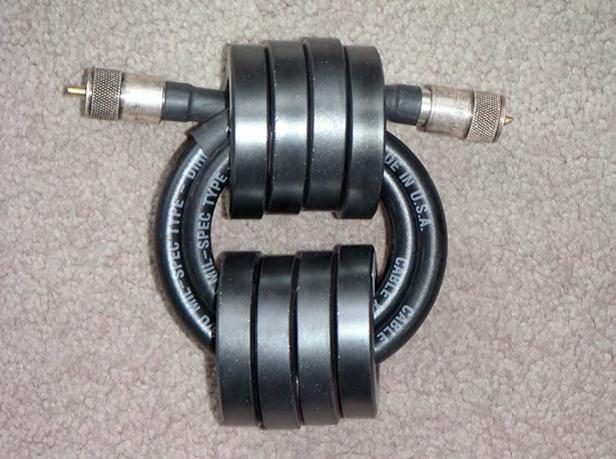

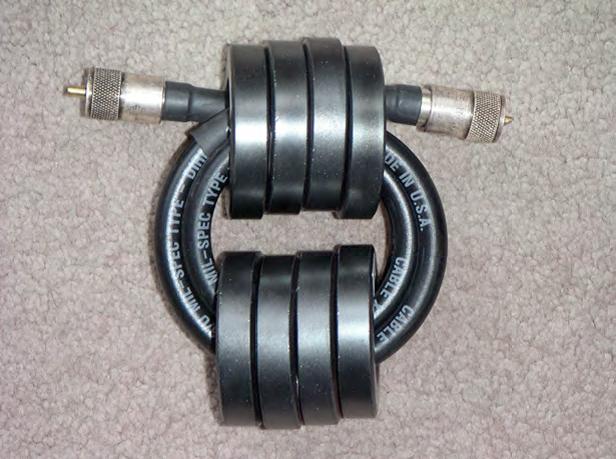

Привожу реальный пример - дядька из Николаева (если захочет, может сам здесь проявится), многоквартирный "курятник" - самый верхний этаж - т.е. потолок-бетонное перекрытие и сразу крыша с антенной на ней. Антенна, насколько помню "интервент" - считай сразу в "лысину светит". У него DN-100 + ноутбук. Вот какие-то аналогичные "грабли" у него возникали поначалу. На счёт самого ЖКИ проблем вроде бы не было, но ноут подвисал, когда мощи из DN-100 поддавал. Начали с ферритовых колец-защелок. Немного полегчало но полностью избавиться не удалось. Оно и понятно - какая экранировка у ноутбука? Начали штудировать тему антенно-фидерных систем. Больше всего доставляет проблем, живущим в "курятниках", излучение линии питания, т.е. кабеля. И наличие КСВ=1 абсолютно ничего не говорит об этом излучении. Т.к. при помощи вот той коробочки с тремя ручками, которую мы видим на фото у Алексея, можно сделать КСВ=1 и на щуп от тестера.
А почему же фидер излучает? А потому что прежде, чем алёкать в эфире, следует антенну настроить. Начали с "другого боку" - взял тот дядька из Николаева саамый дешевый на сегодня антенный анализатор и полез на крышу. Конечно, прежде почитал пару умных книжек по тем антенно-фидерным системам. Провёл положенные работы с настройкой антенны и согласованием излучателя антенны с линией питания. Включил свой DN-100, накрутил максимум мощи и получил несказанное удовольствие. Хвалился, что народ в эфире не верит, что он алёкает без усилителя мощности. Бо, дюжа громко его слышно. А как по иному то будет, если антенна настроена?
Посему и в твоём случае нужно начинать "от печки". Т.е. начинать вникать в главную тему, которую обязаны знать радисты - совместимость различных радиоэлектронных систем + хотя бы начальную теорию антенно-фидерных систем. Т.к. если твой передатчик вместо того, чтобы с максимальным КПД излучать ВЧ энергию в эфир, "греет" тебе пузо или лысину, да ещё "прицепом" облучает всех твоих домашних, в т.ч. и компьютер - иного выхода нет - учите выше означенную матчасть. Т.к. проблема не в ЖКИ, и не в ТХ - проблема в том, что ВЧ энергия не "отсасывается" антенной. За ради интересу проверь - нагрузи ТХ на эквивалент нагрузки - если проблема исчезла - бери сааамый дешевый антенный анализатор и вперёд на крышу. Если же и при нагрузке ТХ на эквивалент, проблема сохраняется - это говорит о
"никакой" развязке-экранировке между твоими коробочками. В этом случае нужно штудировать первый раздел матчасти - теорию совместимости РЭА.
