Ещё раз для "танкистов", т.е. для тех, кто не читает мануалы и не внемлет рекомендациям...
Хотя, тема тракта ТХ и в этом форуме (см. этот же топик!) "тёрта-перетёрта" - видимо лень напрячься - потыкать мышем. Посему свожу всё инфо в один пост.
В тракте ТХ у СДРа всего три каскада.
Первый каскад (если считать от звуковой карты) как правило не вылетает. По крайней мере не припомню, чтобы кому-то удалось выпалить. Обычно вылетает каскад именно у звуковой карты, когда цепляют СДР к импульсному БП, забывая соединить земли СДРа и компа. В тему импульсных БП здесь в форуме уже много инфо "перетоптано" - тыкаем мышем - читаем.
Второй каскад - смеситель - микруха DA3 3253. С "успехом" вылетает от статики. Как проявляется? Вылезает несущая в режиме ТХ, падает выходная моща. Как ремонтируется? Заменой микросхемы. Сколько стоит микруха? В пределах 3-5$. Какая проблема при замене? Обычно в продаже такие микросхемы в "мелкоскопическом" корпусе (TSSOP). На плате установлены в "человеческом" корпусе - SOIC. Внимание - если "вылезла" несущая и "подсела" выходная мощность - возможно, что от статики пострадала микросхема смесителя приёмника DA1 3253 - она шунтирует смеситель передатчика DA3 - посему нет баланса и мощи. Внимание ещё раз! -
приём может не пропасть! Чувствительность у приёмника оч. высокая, посему может остаться пару транзисторов живых в DA1 - на НЧ диапазонах вроде бы как и ничего не произошло с приёмом. Проявляется различным чутьём на разных диапазонах, "тупым" приёмником и т.д. и т.п. Как ремонтируется? Если эту тему решает UT2FW - меняются обе микросхемы и приёмника и передатчика. Даже если какой-то из трактов вроде бы и не пострадал от статики. Почему так? А потому что неизвестно - через какое время может проявиться та статика в работе вроде бы исправной микросхемы. Статика если попала, то попадает она сразу на оба смесителя и если какая-то из микросхем вроде бы "выжила" - не факт, что она в реалии не пострадала и через какое-то время при очередной порции меньшего уровня статики не проявит как-то себя. Посему - меняю сразу оба смесителя. К тому же ремонт - копеечный. Сегодня выложу в магазине в предложении микросхемы смесителей - 2шт 10$ + пересылка. См. по ссылке =>

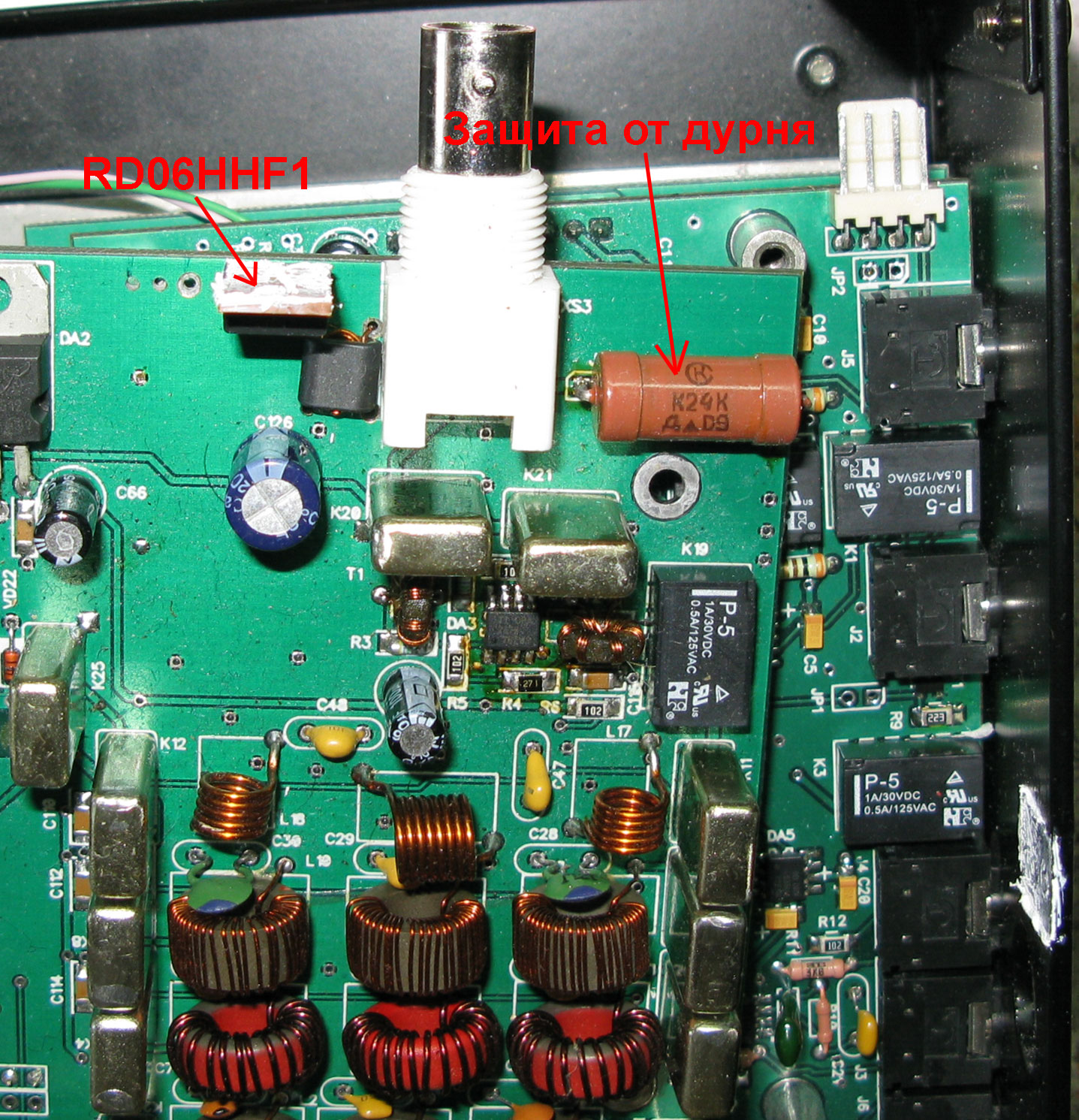

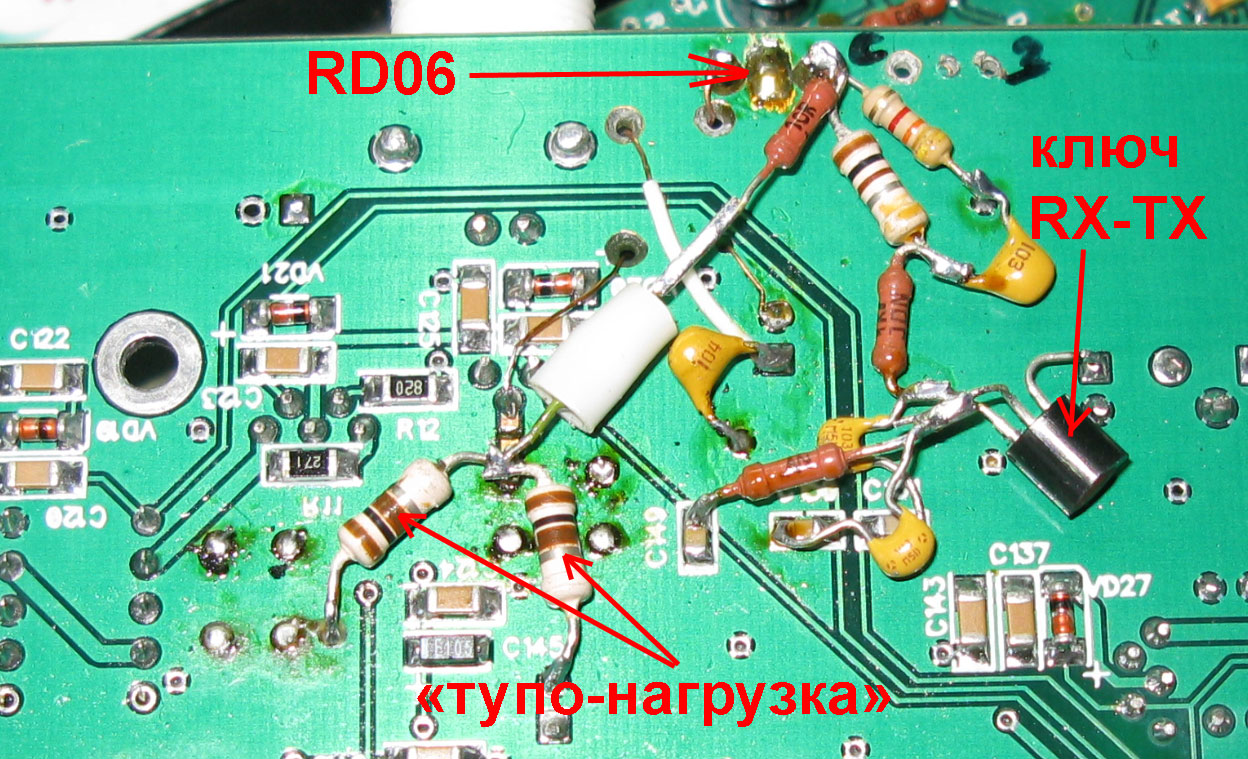

http://www.sdr.com.ua/node/107 Третий каскад - мощный ШПУ DA3 2674. Да, для такой мелкосхемы это
мощный каскад - в такие мелко-размеры уложен ШПУ с мощностью 1,2Вт.
Вылетает от перегрева (включили на ночь режим ТХ СДРу) и от неизвестно-нагрузки. Все СДРы при настройке
обязательно проверяются на живучесть тракта ТХ - СДР нагружается на 51Ом резистор, включается режим TUN при максимальной мощности и идём пить чай. Приходим - смотрим - живой? - пакуется на отправку. Если упала моща - берём тестер и измеряем напруги на входах-выходах 2674 (R3,4,7,10) - должно быть половина напряжения. Если напряжение пониженное - менять мелкосхему. Сколько стоит? Четыре года назад мне такие микрухи привезли что-то по 12-13$ за штучку. На сегодня их начали предлагать много фирм - посему цена упала. Микруха стала популярная - оч. удобна для ШПУ и недорога. Сразу от пассивного смесителя выдаёт до 1Вт мощи, к тому же двухтактная.
Четвёртый вариант (наиболее часто встречающийся) "исчезновения" мощи - шаловливые ручки. Ткнул мышем там где не нужно в сетапе PSDR, или не ткнул там где это нужно было сделать - нема мощи или прёт так, что не знаем что же с ней сделать...
Если "прёт" -
УВЕЛИЧИВАЕМ цифирки в окошке
Output Voltage сетапа PSDR, а не уменьшаем. Если не "прёт" - втыкаем наушники в дырдочку
Speaker НЕ ВКЛЮЧАЯ СДР (т.е.
не подавая питания на СДР!), переводим PSDR в режим ТХ и алёкаем в микрофон - тыкаем мышем по всем подряд установкам сетапа PSDR пока не услышите себя любимого в телефонах. Услышали себя любимого? Продолжаем крутить настройки PSDR до того момента, пока вы не расплывётесь в удовольствии от своего приятно-бархатистого тембра голоса абсолютно без каких-либо намёков на искажения в телефонах. Напоминаю - тракт ТХ СДРа передаст 1:1 в эфир тот сигнал, который вы слышите в дырдочке
Speaker.
Внимание! Когда мы слушали себя в телефонах из разъёма
Speaker - мы слушали сигнал на входе тракта ТХ СДРа. Соответственно, наушники шунтировали своим сопротивлением вход СДРа. Когда мы вытянем разъём телефонов из отв.
Speaker - шунтирование уберётся и уровень сигнала на входе тракта ТХ СДРа повысится. Если телефоны были низкоомные (что так и будет со всеми современными мультимедийными телефонами), то шунтирование было сильным (вход тракта ТХ у СДРа высокоомный!). Посему - нужно
уменьшить усиление сигнала ТХ в PSDR - движок
Mic. Gain на панели PSDR или
УВЕЛИЧИТЬ цифирки в окошке
Output Voltage сетапа PSDR. Если вы используете какую-то "супер-пуперную" звуковую карту для СДРа, а не Дельту, то следует уменьшить ещё и в её установках уровень ТХ. До какого уровня уменьшать? Цепляем любой ВЧ показометр параллельно эквиваленту нагрузки 50Ом, которую подсоединяем к выходу СДРа и уменьшаем выше перечисленные регулировки. Как только ВЧ уровень уменьшится на 10-15% - останавливаемся в этом положении регулировок. "Сопли" по теме: "А у меня нема ВЧ показометра!" не принимаются. Детектор на диоде можете сделать? Берём любой диод, который может работать скажем на частоте 3МГц + блокировочный конденсатор 0.01-0.1мкф - вот вам и детектор. Тестер - идём на ближайший рынок и покупаем за 2$ самое дешевое китайское изделие. Вот вам и ВЧ показометр на частоте 3МГц.
Пятый вариант - чего-то сделал, но такого "особенного", что: "сам даже не знаю чё делал!" Т.е. предполагаю, что все выше перечисленные манипуляции не помогут. Это т.н. "кармические" проблемы. В этом случае рациональнее отправить СДРку на профилактику производителю. Сколько стоит? Пересылка за счёт пользователя + стоимость сгоревших железок.
