В продолжение темы ОРА2674.

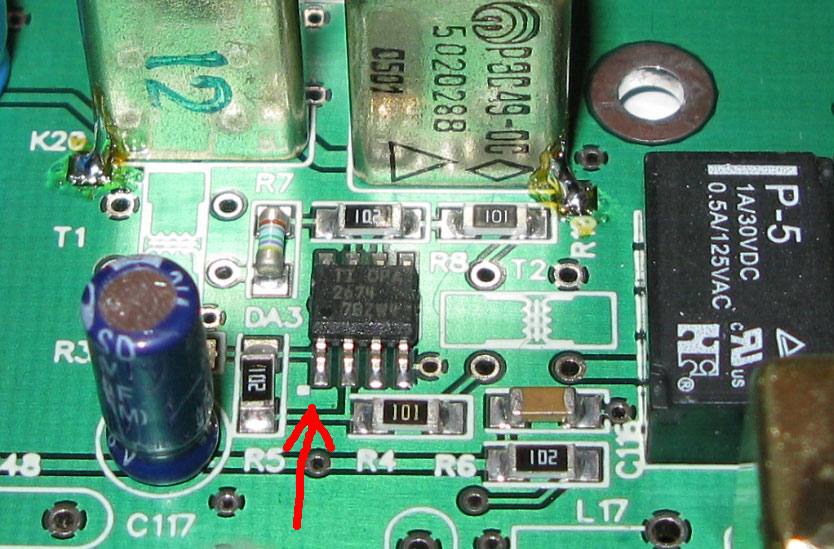

За микросхему ОРА 2674.Если Вам не трудно то отправьте Фото куда паять 1 ногу когда я её выпаивал не посмотрел. Заранее Вам благодарен Владимир. rz0si
Please...

_________________
Aleksandr

И снова в тему ШПУ, т.к. "благие пожелания" в эту тему не прекращаются -

Сейчас речь идёт о корпусе 100 Вт версии.Сколько будет стоить заказ корпуса? Так-же нужна схема sdr 100 Вт и плата ШПУ -Чтобы не изобритать колесо.Кроме того - собрал ДРУЖБУ-М , но это не тот trx , который мне нужен.

Александр Юрьевич, подскажите, можно ли приобрести у Вас подобранные пары импортных транзисторов, импортные "бинокли", печатные платы и т.д. для самостоятельного изготовления Вашего транзисторного 100 Вт УМ. Интересует также цена на собранный и настроенный 100 Вт УМ.

Докладываю - выделю ограниченное количество ШПУ от DN-100 для желающих освоить эту тему. Для уменьшения стоимости на "выходе" будут КТ966А. Драйвер "штатный" - пара 2Т965А. ШПУ давно проверен и "обкатан" - фото такого ШПУ было выложено ещё 9.01.08г, см. здесь - http://ut2fw.com/phpBB2/viewtopic.php?t=14
"Рассыпухой" заниматься не буду, почему? - тоже давно в эту тему высказался - см. первую страничку этого топика. Предполагаемая цена? - там же изложил. Будет вариант промежуточный между №1 и №2. Т.е. можно "выкачать" и более 100Вт, но не нужно, почему? - см. описание ШПУ от трансивера "Дунай".
На сегодня остался открытым вопрос феррита для выходного бинокля. Заказаны в штатах - ждем-с. Янки обещались к середине февраля.
Когда появятся готовые изделия инфо выложу здесь, и здесь - http://ut2fw.com/phpBB2/viewtopic.php?t=88 Больше нигде "светить" инфо о наличии не буду - т.к. количество крайне ограничено.
Для реально желающих таким изделием "прибарахлиться" - размер платы 85х144мм, крепёжные отверстия 74,5х134,5мм.
Для раскачки до 100Вт достаточно мощности SDR 1Вт.

_________________
Aleksandr

И еще просьба дайте напруги по ногам этой микрухи. Что то с 1 Ватным усилком послучалось, не пойму что.

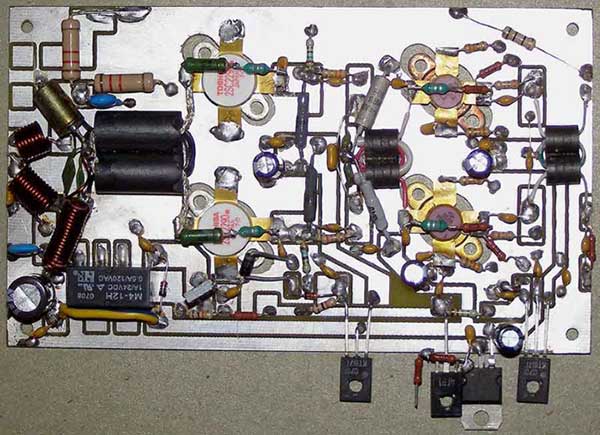

Как и обещал в январе - для желающих умощниться до Рвых от 2х2SC2290 - есть ограниченное количество готовых ШПУ. Схемотехника аналогична "Дунаевскому" ШПУ, отличие - в драйвере двухтактный каскад на 2Т965А.
От 2В Г4-158 раскачивается до:
29МГц - 41В
25МГц - 37В
21МГц - 37В
18МГц - 41В
14МГц - 51В
10МГц - 47В
7МГц - 40В
3,6МГц - 41В
1,9МГц - 48В
До максимальной мощности раскачивается от 0,5Вт, т.е. одноваттной версии СДРа хватит "за глаза". Выравнивание выходной мощности по диапазонам проводим в закладке PA Settings PowerSDR.
Как такой ШПУ звучит в эфире - можно послушать Сергея RN6LB - почти каждый вечер в районе 3,65МГц. Дядя Серёжа у нас любитель "стрелок вправо до упора", посему - следует учитывать, что ограничение по максимальной мощности в его СДРе не устанавливали - "кушает" такой ШПУ до 26А при 14В. Осознанно с ним пошли на такой шаг - посмотрим, удастся ли "уложить" DN-100 или хотя бы тошибовские транзисторы? Скоро будет месяц, как он алёкает на том СДРе - пока "полёт нормальный".
Расчётный "обычный" режим - 17-18А при 14В. В этом режиме ШПУ "неубиваем". Стоимость такой платки - эквивалент 250$.

_________________
Aleksandr

Александр Юрьевич, а схемку такого ШПУ можно улицезреть? Еще интересуют габариты платки. Боюсь что она может не поместиться в корпус моего трансивера. Можно ли приобрести это все в виде конструктора ?
Александр

Александр, а слабо почитать внимательнее предыдущее моё сообщение? Схему рисовать не буду - вже доложил, что она из себя представляет.


Что имеется ввиду "в виде конструктора"? Если хочется за ради подешевше - то себестоимость упадёт незначительно. См. внимательнее всю ветку по этой теме сначала.

_________________
Aleksandr

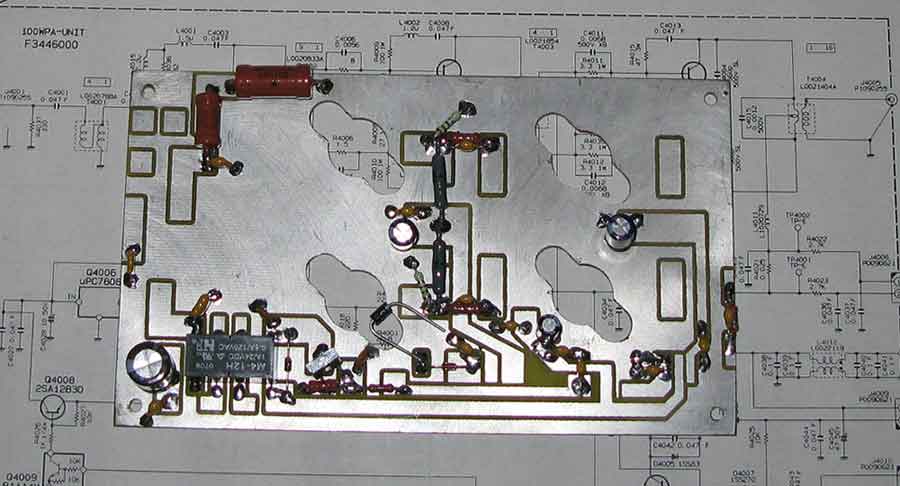

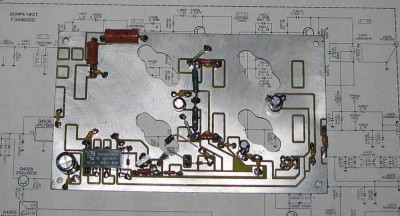

Я понимаю так, что на превидущей фотографии под платкой ШПУ лежит ее схема. Вот и хотелось увидеть ее. По поводу дешевизны, тут дело не в этом. По моим визуальным расчетам платку прийдется делать самому. У меня она может не пройти по габаритам. Корпус на трансивере узкий, но длинный. Я готов заплатить ту же сумму, но только избавить вас от сборки платы, а себя от ее разборки и переноса деталей на другую. А как это можно сделать не имея схемы? Или брать и тупо составлять самому изходя из запаянной платы?
Александр.

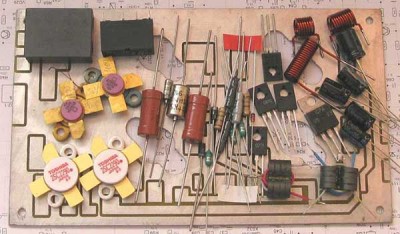

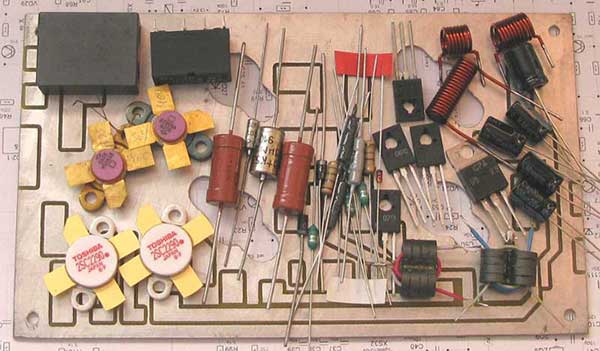

Детали для сборки ШПУ - всё, кроме "мелочёвки" - т.е. керамических конденсаторов и резисторов 0,25Вт. Фирменный феррит для выходного бинокля - транс делать самому - фторопласт. провод требуемого сечения для "вторички" приложен. Остальные "ферриты" готовы для запайки. Схема будет приложена. Не обещаю, что буду её вырисовывать в какой-нибудь программе - скорее всего "от руки". Эквивалент в нацвалюте по курсу "продажа" или 230$ - стоимость пересылки включена.

_________________
Aleksandr

Набор без транзисторов можно заказать?

Отлично. На днях пойду отпраблю Лидии Федоровне почтовый перевод. Наименование, количество и прочее укажу на переводе.
Александр.

Да в приципе - "любой каприз за Ваши деньги", только смысл? Особенно если находитесь в RU.


Не забудьте мне инфо продублировать или здесь в личку, или на E-mail.

_________________
Aleksandr

Транзисторы то приобрёл раньше. А вот плата, импортные ферриты, трансформаторы и др. опеределённые трудности представляют.

Плата + ферриты - экв. 50$

_________________
Aleksandr

Тему различных практических готовых и отработанных транзисторных ШПУ смотреть в разделе "Усилители" - http://ut2fw.com/phpBB2/viewtopic.php?f=4&t=131

_________________
Aleksandr

Здравствуйте Александр Юрьевич! Попала в руки полусобранная (или точнее полуразобранная) плата Вашего усилителя на 2х КТ956, 24 В. От сетевого ТРХ. Нет только транзисторов и "бинокля". Хочу использовать с СДР-ом 1 Вт, конструкция US5EAN, на выходе 2 транзистора 2SC2314. Прошу Вас подсказать какие транзисторы применять в усилителе (1й каскад, 2-й каскад, на выходе буду ставить рекомендованную пару 956), нужно ли как-то изменить режимы (токи и т.д.) каскадов. Можно ли у Вас заказать ферриты для бинокля. Спасибо.
