Я подходил в сервисный центр спрашивал какую версию мне поставили они говорили - 32 битную, но оборудование и проги не обманеш!
У нее тоже вид под висту, 2006г. Откровенно говоря в Еверест не заглядывал, хотя надо-бы, смотрю тока на температурные параметры проца, видюхи и хардов - машина у меня с легким разгоном.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 21 мар 2008, 23:28
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267

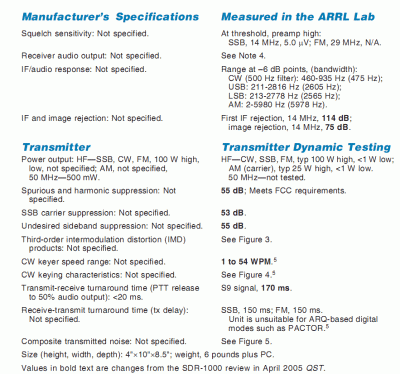

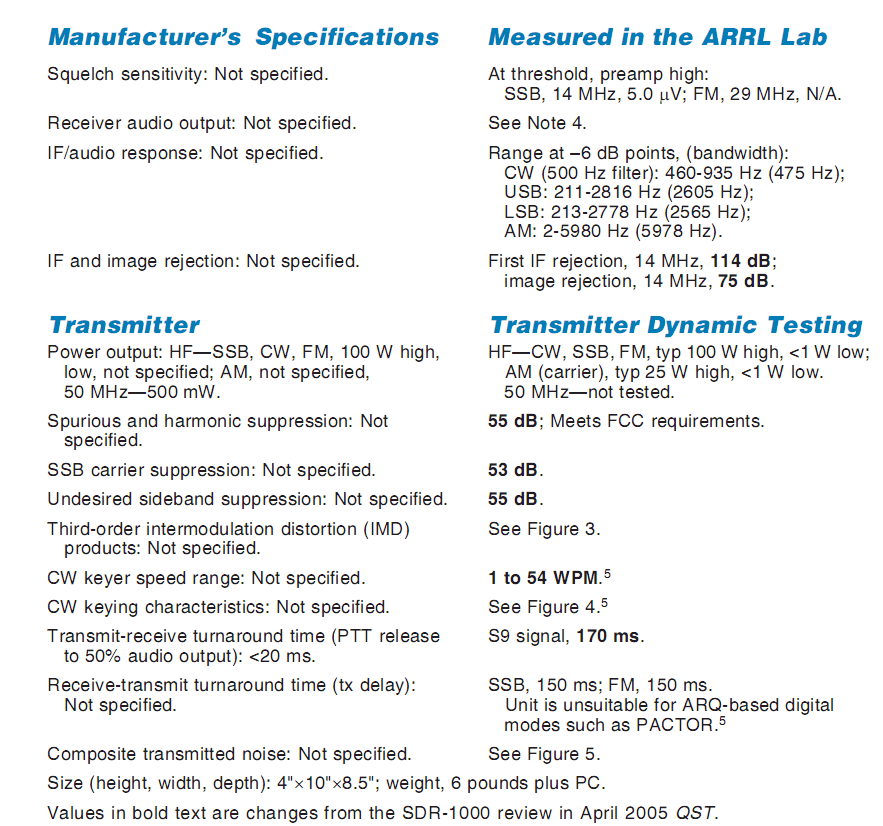

В тему недостатков и особенностей пользования СДР.
Вот на этой страничке СКР форума по теме СДР http://forum.cqham.viewtopic.php?t=1 ... &start=855 был поднят вопрос подавления несущей и далее вопрос спуров от синтезатора.
Прокомментирую эти два недостатка.
По первому. Несущая - это "пролезание" сигнала гетеродина, как через смеситель, так и прямая наводка от синтезатора на плату ДПФов. Обычно уровень этого остатка не превышает 8мВ (5-8мВ) в выходном сигнале ТХ. Худшее значение на ВЧ диапазонах (17,15м). Т.е. имеем "автоматически" не менее 54дБ подавления относительно полезного сигнала. Что вполне соответствует измерениям от ARRL Lab фирменного SDR-1000.
Почему можно услыхать меньшее подавление? Это связано с индивидуальными настройками в PowerSDR и вариантом ШПУ, примяняемого с 1Вт версией СДРа. Каким боком ШПУ может влиять на подавление? Объясняю. Представьте себе - для усиления сигнала ТХ применён ШПУ, для полной раскачки которого достаточно, скажем, 250мВт. Для того, чтобы не перекачать тот ШПУ, вынужденно занижаем выходную мощность в PowerSDR. Т.е. снимаем с СДРа не 6-6,5В которые он выдаёт, а 3,5В. Соответственно подавление уменьшилось с 57 до 53дБ. Ну и плюс к такому "дюжа чувствительному" ШПУ, ещё добавляем в погоне за "суперлинейность" сигнала движками-ручками в PowerSDR - уменьшаем уровень сигнала на слух или в режиме самопрослушивания.
Как делать правильно?
1.Использовать ШПУ, который не перекачается входной мощностью 1Вт.

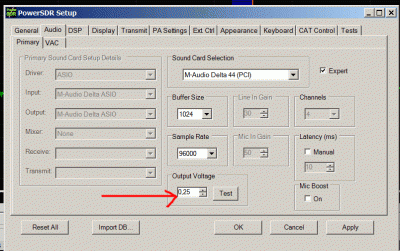

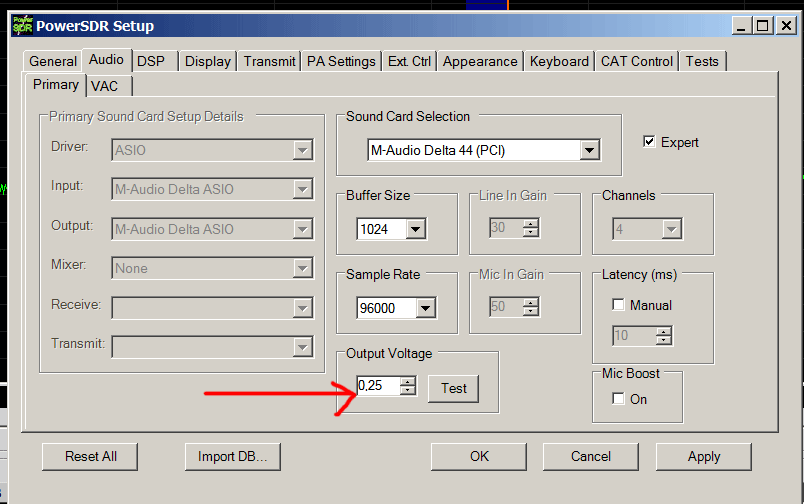

2. Выставить правильно все регуляторы громкости как в Windows, так и в самом софте PowerSDR, чтобы при вашем обычном разговоре выходной полезный сигнал ТХ достигал максимального значения. Вот здесь Сергей RW3PS касается этой темы - http://forum.cqham.viewtopic.php?t=1 ... start=1020 Это так называемый "компрессор по НЧ". Он "поднимет" уровень слабых звуков и не даст "выскочить" выше разумного предела. Не нужно бояться "перекачать" сам СДР (т.е. железку) большим уровнем из компьютера. Тракт ТХ у СДРа достаточно динамичный и не каждая звуковая карта сможет выдать уровни, которыми "наестся" тот тракт. Уровень из звуковой карты выставляется в окошке Output Voltage. Уже по этой настройке докладывал, повторюсь. Чем мЕньшее напряжение выставляю в этом окошке, тем бОльший уровень выходит из звуковой карты. Обычно выставляю в этом окошке значение 0,2-0,3В с Дельтой 66 и внутренней звуковой картой на материнке в качестве микрофонного усилителя.
3.Для любителей "выжимания". Т.к. в железке СДРа смесители приёмника и передатчика раздельные, можно попробовать дополнительно добавить балансировку смесителя передатчика. Смеситель ТХ - это микруха DA3 схема TRX. "Играться" можно резисторами R1,R2 или попытать Юрия RV3DLX http://forum.cqham.viewtopic.php?t=1 ... &start=870 как он делал. Он ссылается на СДР от YU1LM - http://yu1lm.qrpradio.com/sdr%20transceiver%20yu1lm.htm


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 21 мар 2008, 23:38
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
По теме спуров.

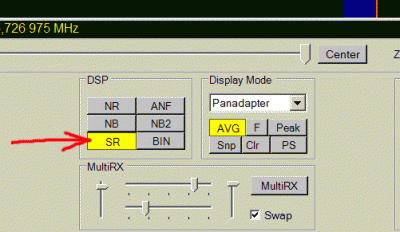

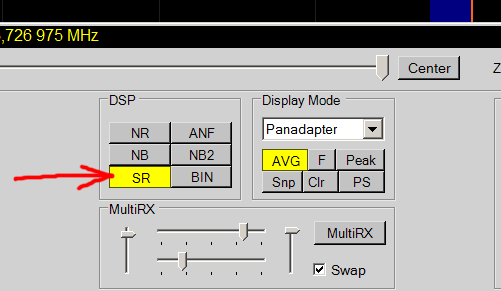

Флексы в своём софте предусмотрели помощника, который позволяет довольно успешно бороться со спурами. Это кнопка SR. Не буду вдаваться в подробности работы схемотехники - этой кнопкой меняется режим перестройки синтеза, соответственно и местоположение спуров по частоте. В моих условиях приёма при подключенной антенне спуры можно уловить только на самых ВЧ диапазонах. Если такая "палка" мешает приёму - меняем состояние кнопки SR. Как правило спур исчезает.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 22 мар 2008, 15:05
Не в сети
Младший паяльщик

Зарегистрирован: 22 мар 2008, 14:52
Сообщения: 60
Позывной: UN7RX
Имя: Robert
Александр, добрый день.
На днях, наконец, приобрел звуковую карту, вчера решил попробовать Ваш SDR в работе. Без проблем настроилось все, прием хороший. Но никак не мог подавить зеркалку. Сегодня выяснил, что различаются уровни выходного напряжения в каналах. (разъем IN SDR-а).
Картина вот такая:
Preamp---------ch1-----------ch2
Off-------------0.024v--------0.024v
Low------------0.038v--------0.038v
Med------------0.034v--------0.024v
Hign------------0.15v---------0.024v

почему в двух последних режимах такая разница в каналах?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 23 мар 2008, 17:54
Не в сети
Младший паяльщик

Зарегистрирован: 22 мар 2008, 14:52
Сообщения: 60
Позывной: UN7RX
Имя: Robert
Нашел причину. Был непропай R6. Снизу он припаян нормально, а вверху не контактировал с площадкой, где тоненькая перемычка идет к R5 и микросхеме. Металлизация же, видимо, повреждена. Пропаял сверху и все заработало. Легко отделался. :D Если б была контактная пара реле, думал бы чем менять, ибо таких нет.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 23 мар 2008, 22:46
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Заработался дядя Саша в эти выходные, не до компа было... у нас вже весна - с теплом и работка иного характера, нежели радио...
UN7RX-у - это есть гуд, что сам разобрался. Да, попадались платки из той партии с "разорванной" металлизацией между top-bot слоями. Но те глюки только на платах "Автоматика" встречались. На платках TRX ни разу. Значит - это будет первая и надесь последняя.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 28 мар 2008, 13:03
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Инфо в тему как вкл-выкл УВЧ в версии SDR от UT2FW.

> Добрый день Александр Юрьевич!
> Как управлять preampom на XS5?
> Где включать перемычку для управления Hard или Soft?
> Спасибо. Георгий
> RK6ARD

Разъём XS5.
Перемычка между №1-№2 - коммутация УВЧ через софт.
Перемычка между №2-№3 - коммутация "различных УКВ приблуд к SDRу".
Обычно в готовом СДРе (вариант без корпуса) устанавливаю перемычку (красного цвета перемычка) между №1-№2, т.е. вариант коммутации УВЧ через софт (Soft). В варианте СДР в корпусе - перемычка установлена в этом же положении и дополнительно выведена коммутация УВЧ тумблером с передней панели - шнурки параллельно XS4 - т.е. можно обозвать эту коммутацию Hard.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 мар 2008, 09:39
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Может быть эта информация поможет некоторым пользователям SDR
от UT2FW не наступить "на грабли", на которые некоторые уже наступили. В некоторых версиях трехплатной конструкции есть внешний разъем +TX для управления внешним усилителем. С этим разъемом нужно быть очень аккуратным. У одного моего приятеля пробило транзистор в усилителе мощности, который подключен к этому разъему через резистор 3К, и напряжение 24 вольта попало в
нежные цепи SDRa. В результате сгорели микросхемы DD7 и DD3 в блоке автоматики и микросхема смесителя приемника. Что бы подобного не происходило, мне кажется нужно не полениться установить последовательно с этим разъемом цепочку из последовательно соединеных резистора около килоома и диода. Это позволит избежать подобных неприятностей, тем более, что разъем
+TX стоит рядом с разъемом на который подается питание и эти разъемы одного типа. Если по неосторожности кто-то попутает эти разъемы, последствия будут страшные, могут сгореть все микросхемы питающиеся по цепи +5 вольт.
Правда дядя Саша в последующих версиях плат предусмотрел установку мощного ключа на полевом транзисторе для управления внешними устройствами (по крайней мере на плате что я имею обнаружено место для установки этого транзистора). Эта модернизация весьма полезна.
Желаю всем безаварийной работы этой замечательной конструкции!
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 мар 2008, 11:08
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
rv3dlx писал(а):
Может быть эта информация поможет некоторым пользователям SDR от UT2FW не наступить "на грабли", на которые некоторые уже наступили. Если по неосторожности кто-то попутает эти разъемы, последствия будут страшные, могут сгореть все микросхемы питающиеся по цепи +5 вольт.
Правда дядя Саша в последующих версиях плат предусмотрел установку мощного ключа на полевом транзисторе для управления внешними устройствами (по крайней мере на плате что я имею обнаружено место для установки этого транзистора). Эта модернизация весьма полезна.
Желаю всем безаварийной работы этой замечательной конструкции!
Юрий.

Ага, пасибки дядя Юра тебе за инфо в копилку катастроф. Бо когда нет обратной связи с пользователями - сложно предугадать и предположить, что именно следует доделать или переделать в конструкции.
У 1Вт-ного СДРа в корпусе без микрофонного разъёма на передней панели, его фото - http://www.ut2fw.com/phpBB2/download.php?id=56 выход +ТХ не делается. Управление внешним УМом берём из разъёма EXT Control. Хотя и это не исключает осторожности при стыковке с УМом. Нужно все меры безопасности предусмотреть именно в УМе, дабы исключить попадание из него напряжений в цепи трансивера.
На мой взгляд транзисторные ключи минимизируют такую опасность. Смотрим описание по ссылке - http://www.ut2fw.com/index.php?go=Pages&in=view&id=31 или здесь - http://ut2fw.cqham.ru/amplifiers/amp_74-1_rus.htm По схеме http://ut2fw.cqham.ru/amplifiers/scheme ... s_ris1.gif видно, что даже в случае пробивки транзисторов ключей, на пути напруги установлены резисторы R4,R5. Хотя можно, как ты и рекомендуешь, последовательно с этими резисторами добавить и диодики с пробивным напряжением скажем в 300В. Здесь как раз тот случай, когда не нужно жалеть "масла в кашу".
По цепи РТТ установлен стабилитрон на 5,1В который защитит эту цепь. Но, скорее всего, нужно будет ещё прямо на разъём РТТ установить последовательно резистор, который ограничит ток через стабилитрон, если вместо педали в эту цепь подадут питающее напряжение.
Хотя, конечно, сложно предугадать все возможные аварийные ситуации. Приведу наглядный пример в эту тему. В начале 80-х довелось быть начальником детской коллективки UK2FAX (UZ2FWQ). И один из новичков с шаловливыми ручками, не успев даже прослушать курс по начальной ТБ, одел наушники себе на голову и недолго думая воткнул вилку наушников в розетку 220В. Благо, сопротивление обмоток у тех телефонов 1,8кОм и они только слетели у него с головы. После того случая так и приклеилось к нему прозвище - "лопух".
Но всё равно дяде Саше пришлось искать варианты наглядного обучения, дабы исключить подобные случаи в будущем.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 мар 2008, 12:02
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Александр, добрый день!
Конечно ты прав, нужно и с гнездом РТТ поставить резистор ограничивающий, либо диодик. Ведь даже пользователь знающий и аккуратный не застрахован от ошибок и может перепутать разъемы.
Ведь в случае что я описывал, обошлось малой кровью, спасло что в цепи базы транзистора стоял резистор 3К, он и не дал аварии развиться дальше. Теперь представим, что произойдет если на этот разъем сунуть "сильные" 12 вольт, на входах и выходах микросхем 74АС стоят защитные диоды, они пробиваются на шину +5 вольт (что и произошло у RU3FA), на шине +5 вольт появляется 12 вольт, сгорают
все 5-ти вольтовые микросхемы, плюс стабилизаторы 3,3 вольта и ДДС-ка. Такого допускать никак нельзя.
Всем успехов! Юрий.
P.S. Саша личный вопросик: на плате где стоит мощный ключ, какой транзистор стоит? По топологии платы я не понял. Да и сигнал на этот ключик теперь взят из правильного места, управлять включением (или не включением) внешнего усилителя теперь можно с консоли PowerSDR и будет правильный тайминг управления. Конечно этот сигнал дублирует тот, что выведен на 15-ти пиновый разъем, но мощный ключ будет надежнее чем малюсенькая микросхемка.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 мар 2008, 13:24
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
rv3dlx писал(а):
...Конечно ты прав, нужно и с гнездом РТТ поставить резистор ограничивающий, либо диодик. Ведь даже пользователь знающий и аккуратный не застрахован от ошибок и может перепутать разъемы.
P.S. Саша личный вопросик: на плате где стоит мощный ключ, какой транзистор стоит? По топологии платы я не понял. Да и сигнал на этот ключик теперь взят из правильного места, управлять включением (или не включением) внешнего усилителя теперь можно с консоли PowerSDR и будет правильный тайминг управления. Конечно этот сигнал дублирует тот, что выведен на 15-ти пиновый разъем, но мощный ключ будет надежнее чем малюсенькая микросхемка.

Ну, по теме "абсолютной гарантии от аварий" - тут никак и никто не сможет 100% соблюсти. Посему и нужна "обратная связь". Пока случай, который ты описал - это первая достоверная инфо, которая до меня дошла.
На счёт "правильности" - ты сам знаешь сколько вариаций в тему управления SDR-ом заложено янками - посему тут нам нужно выбрать наиболее простой и понятный большинству вариант и на нём остановиться. Бо совершенству нет предела, а обилие различных способов и их описаний только провоцирует ошибки и последующие аварии.
Думаю, ещё с пол годика подержу здесь на форуме инфо о "СДРном многообразии", а потом всё снесу и оставлю только минимум, потребный для запуска и пользования SDR от UT2FW.

Вот тебе наглядный пример излишества инфо. По твоему вопросу ответ есть на этом форуме в ветке о версиях СДР от UT2FW, а попробуй его сразу найди, цитирую -

5.Введен дополнительный мощный ключ на современном полевом транзисторе FR024N коммутатора TX-RX. Его открытый вывод стока выведен на №11 разъёма EXT Control. Параметры транзистора - Imax до 17А, сопротивление открытого перехода Rds=0,075Ом, Udss=55V. При переходе SDR на ТХ этот ключ открывается и может быть задействован для коммутации реле во внешнем усилителе мощности.

Прикладываю рdf на этот транзистор. Думаю, что можно установить любой подобный в корпусе D-Pak. Не забудь с затвора на корпус припаять ему резистор, скажем 10к - удобно 1206 между затвором и истоком.
Кстати, правильно коммутировать всё же релюшки в УМе таким образом, чтобы входная релюха включалась позже антенной. В своём усилке на ГУ-74Б для этой цели делаю задержку при помощи RC цепочки в базе ключа VT1. С применением "умной" софтверной коммутации эту фичу можно делать и при помощи PowerSDR. Опять же - возвращаюсь к тому, с чего и начали - нужно остановиться на каком-то одном способе коммутации, коротко и понятно его описать и больше не разводить лишнего словоблудия по иным способам. Вот если бы мне было выгодно накручивать счётчик посещений моего сайта или форума в погоне за "рейтингом популярности" - вот только тогда и целесообразно было бы рассусоливать различные вариации и зарабатывать "аксакалов"... :wink:

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 мар 2008, 13:49
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Саша, согласен со всем что ты написал выше.
Насчет транзистора все понятно, просто я не учел, что транзисторы в таком корпусе бывают с длинными выводами, топология твоей платы и расчитана на установку такого корпуса.
Для пользователей не имеющих в своих СДРах таких ключей можно рекомендовать запаять подобный прямо на разъеме +ТХ. Подходящих полевиков полно например на "убитых" материнских платах. Резистор с затвора на землю ставить не обязательно, т.к. выход микросхемы работающей на этот транзистор не переводится в отключенное состояние, там всегда либо "0" либо "1", а значит затвор в воздухе не повисает.
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 03 апр 2008, 10:16
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 28 ноя 2007, 16:02
Сообщения: 104
Откуда: Москва
Позывной: RA3AJD
Имя: Сергей
Хочу поделиться информацией со всеми заинтересованными Аматорами. Приобрёл я для работы совместно с SDR-UT2FW + DELTA-44 микрофонный предусилитель "Behringer MIC-800". При более чем умеренной стоимости для студийной аппаратуры в 1680 руб. получились очень приятные результаты. Девайс имеет встроенный качественный лимиттер, который можно включать-отключать, раздельную плавную регулировку уровня по входу и выходу, регулируемый входной обрезной фильтр от 15 до 380 Гц который очень помогает избавиться от фона, рокота вентиляторов компьютера и прочих окружающих НЧ помех. Этот микрофонный преамп позволяет менять тембровую окраску голоса, можно делать жёсткий пробивной сигнал для работы в QRM, а можно мгновенно переключиться на мягкий, приятный тембр голоса для местных неторопливых бесед. Имеет стрелочный индикатор выхода. Ну и т. д. Очень хорошо стыкуется с DELTA-44. Думаю, и с другими компьютерными аудио картами будет отлично работать. Результат мне понравился!
Что касается вопроса, паять самому или покупать готовый фирменый девайс, то думаю каждый решает сам, исходя из своих предпочтений и возможностей.

Вот краткое описание производителя:

"Теплый ламповый звук, доступный каждому!

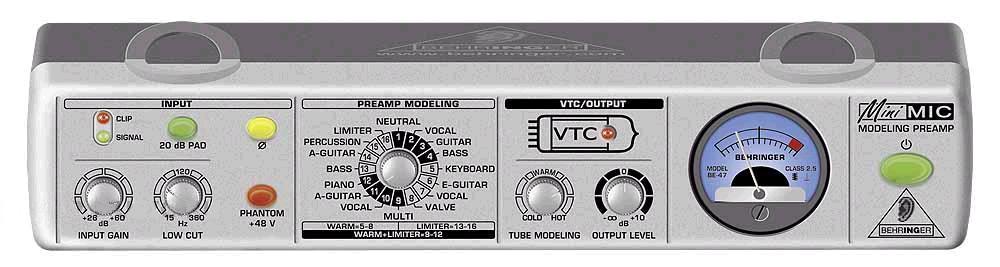

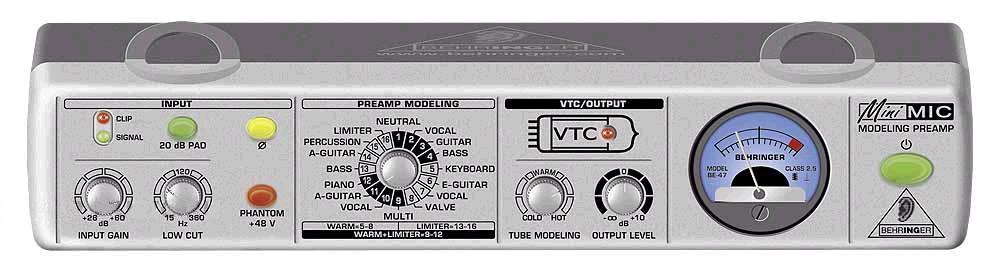

На сцене или в студии, этот ультракомпактный 9,5-дюймовый моделирующий микрофонный предусилитель снабдит Ваш голос, гитару, бас или синтезатор бесшумным лампоподобным теплом. Он служит идеальным дополнением студийным конденсаторным микрофонам, а его гибкое моделирование предусилителей позволяет быстро оптимизировать звучание при записи материала. Вы можете выбрать одну из 16 программ, специально разработанных для акустических и электрогитар, клавишных, баса, ударных, вокала и др. Наша технология аутентичного лампового моделирования VTC позволит без усилий воссоздать тепло вакуумных ламп.

MIC800 оснащён усовершенствованным выходным лимитером BEHRINGER, предотвращающим искажение выходного сигнала. Отдельный обрезной низкочастотный фильтр удаляет из сигнала механические шумы, сценический гул и пр. Фантомное питание +48 В и аттенюатор 20 дБ обеспечивают дополнительную гибкость в работе, а стрелочный VU-индикатор предлагает визуальный контроль уровня. Высококачественные потенциометры и подсвечивающиеся кнопки гарантируют долгий срок службы прибора, а наши прославленные сверхмалошумящие операционные усилители – великолепное качество аудио."


Вложения:


_________________
73! Сергей (RA3AJD)


Последний раз редактировалось RA3AJD 03 апр 2008, 15:33, всего редактировалось 2 раз(а).
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 03 апр 2008, 14:21
Не в сети
Младший паяльщик

Зарегистрирован: 22 мар 2008, 14:52
Сообщения: 60
Позывной: UN7RX
Имя: Robert
Цитата:
Высококачественные потенциометры и подсвечивающиеся кнопки гарантируют долгий срок службы прибора,

Это конечно аргумент. :D
Думаю, что нет резона специально использовать такой предусилитель. Отличный сигнал можно получить и гораздо более простыми, а главное, недорогими средствами. В самой программе немало возможностей, ну и предусилитель можно высококачественный сделать для Дельты без проблем... Это как из пушки по мухам стрелять.

UT2FW
Цитата:
Да, попадались платки из той партии с "разорванной" металлизацией между top-bot слоями. Но те глюки только на платах "Автоматика" встречались. На платках TRX ни разу. Значит - это будет первая и надесь последняя.

Мне тут с 0 района товарищ по поводу такого же дефекта писал, так что, как минимум, 2 случая есть.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 03 апр 2008, 18:31
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
UN7RX писал(а):
Думаю, что нет резона специально использовать такой предусилитель. Отличный сигнал можно получить и гораздо более простыми, а главное, недорогими средствами. В самой программе немало возможностей, ну и предусилитель можно высококачественный сделать для Дельты без проблем... Это как из пушки по мухам стрелять.

Роберт, понятное дело - сколько людей - столько и мнений, но давай не будем "судьями", ОК? :wink:
То, что можно более простыми "штукенциями" всех тех приблуд добиваться - несомненно. Но, согласись, цена в 70$ для такой коробенции, это "пыль" в сравнении, скажем, cо стоимостью микрофона SM-20, который покупают только за "басочки". А басочки в нём сделаны при помощи одного транзистора в подставке.
Врукопашную такую коробенцию за 70$ не сделать. Понятно, что эта цена призвана к жизни китайским производителем, но для нас самое главное, что она имеет место быть. А не те цены, зашкаливающие за стоимость СДРа, о которых часто толкуют хифилитики.
Хотя нужно выяснять ещё какие микрофоны из дешёвых подойдут к той коробочке.
UN7RX писал(а):
Цитата:
Да, попадались платки из той партии с "разорванной" металлизацией между top-bot слоями. Но те глюки только на платах "Автоматика" встречались. На платках TRX ни разу. Значит - это будет первая и надесь последняя.

Мне тут с 0 района товарищ по поводу такого же дефекта писал, так что, как минимум, 2 случая есть.

Вот и хреново дело, что нема обратной связи... Что же он мне то не написал?

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
