Александр,добрый вечер.
Объясните,пожалуйста, назначение м/сх. 74AC86D - VT2 на плате ДПФ.

73!Виталий.

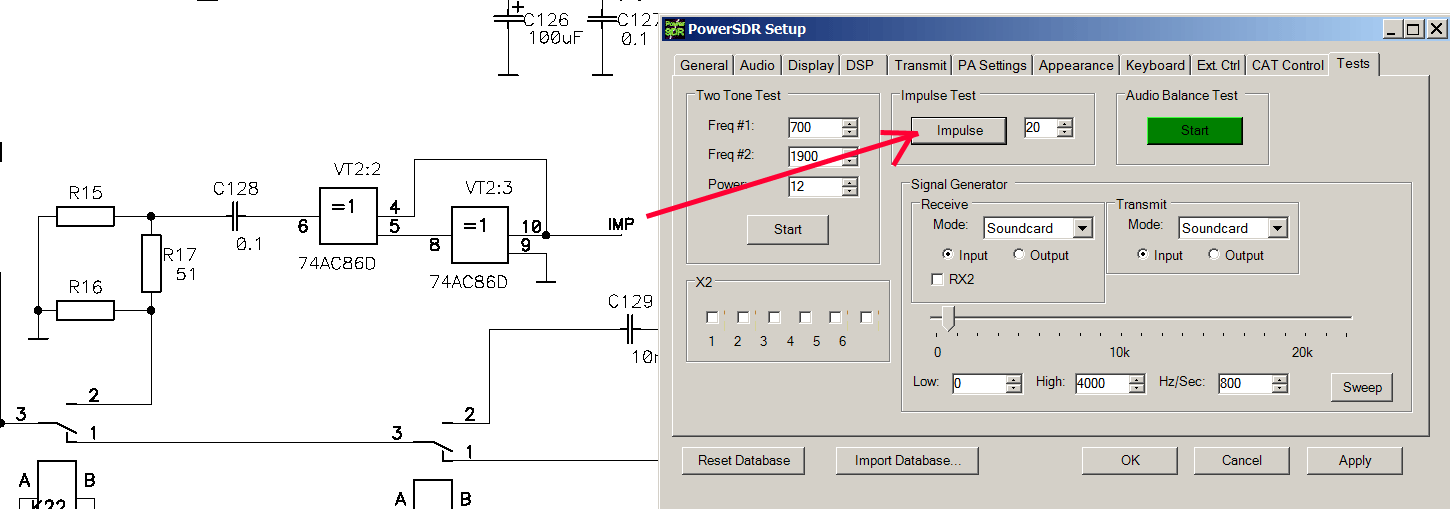

А вот такая это "приблуда" - см. картинку ниже -

_________________
Aleksandr

Спасибо!

Хочу вас поприветствовать Александр и пожелать крепчайшего здоровья. У меня к вам вопрос.... сначала предистория. Использую ваш SDR1000 (с мая этого года) и звуковую карточку Julia провел более 400 связей на чистом трансивере т.е. "голой" операционкой, антенны резонансные КСВ не более 1.42 на 7Мгц и 1.28 на 14Мгц, цифрой (BRSK, RTTY) и CW и даже несколько SSB. Выполнил 16 дипломов работая BRSK. На неделе включаю аппаратик и картина маслом - при сигнале в 4 бала начинает расширятся полоска промежуточной частоты и звук начинает квакать (ощущение положительной обратной связи), уменьшаю громкость на панели PowerSDR, а она (AF) была выведена 50, (AGC-T) - 75 квакать перестает и все становится вроде бы нормально, но сиганала не хватает для декодирования или если рядом проскочит какой - нибудь сильный сигнал снова кваканье. Карточку сменить попробовать нет возможности - пока... вот и мучаюсь то-ли аппаратик то-ли карточка. Могу прикрепить звуковой файлик в письме, если скажете. С уважением, Анатолий.

Нууу... это "кармические" проблемы... - так обычно обзываю проблемы, которые возникают в единственном числе и не повторяются больше ни у кого. По таким проблемам могу только "философствовать", т.к. однозначно и внятно что-то предположить не представляется возможности. Это как рассуждать о том, кто лучше? - китаянки или японки, видя их только по телевизору. Но там мы их хоть видим, а в случае "кармической" проблемы - один на один с ней только её породивший...
Посему - "пофилософствуем". Если на панораме "самопроизвольно" меняется синяя полоска - однозначно, железо СДРа тут ни при делах. Т.к. железо СДРа не управляет софтом и компьютером. Железо СДРа только преобразует сигнал из эфира в промежуточную частоту, которая поступает на звуковую карту. И сигнал из звуковой карты преобразует в ВЧ сигналы, которые уже можно передавать в эфир. Что попробовать сделать? 1.Запустить иную версию PowerSDR. 2.Поискать вирусы в компе. 3.Попробовать иные установки в сетапе как PowerSDR, так и панели управления винды. 4.Откатить систему на более ранний срок, когда такого глюка ещё не было. На этом моя "философия" иссякла...

_________________
Aleksandr

Будет работать "и так, и так". Правда - с установленными. Рекомендация - не делать из СДРа вариант: "У меня UA1FA с моими доработками"...

Желательно бы конечно увидеть скрин с тем "сигналом". Но скорее всего это наводка от преобразователя DC-DC или КРЕНки такие "блудливые" попадаются. Если этот сигнал исчезает с прогревом - скорее всего КРЕНка. Когда УВЧ блудит - в этом случае вся шумовая дорожка "подпрыгивает". А вообще-то по моим наблюдениям многих аматеров, ранее не видевших, что показывают приборы типа анализаторов спектра, сдрная панорама вводит в ступор, когда они на неё глазеют без подключенной антенны к СДРу. Т.к. на СДРной панораме видно сразу "дюжа много и всяко-разно"... мы же привыкли только к цифровым шкалам... Рекомендация - ежли непонятно, что там за "бугорки побежали" по шумовой дорожке - следует подключить к СДРу антенну и расслабиться.
Не помню - в каком-то топике, здесь в форуме, подробно излагал, что мы видим на шумовой дорожке панорамы.

_________________
Aleksandr

Спасибо,другого ответа,к сожалению, не ожидал.
Ответ в стиле Uncle.

73!

Виталий - "какой вопрос - такой и ответ", помните? Давать заочные предположения по работе железок, не имея этой железки на столе в лаборатории с приборами - это практически тоже самое, что и просить доктора установить однозначный диагноз, сказав ему по телефону только где болит...
Если шутки откинуть - вы даже с приборами можете не обнаружить откуда тот "бугорок" на шумовой дорожке появляется, если он появляется и тут же "убегает". Посему - указал вам только "направление", откуда это предположительно может быть. Если есть желание найти точное место дислокации - откуда тот "сигнал" - следует дальше додумывать. А именно - глядя на него на панораме, дуть горячим или холодным воздухом последовательно на все КРЕНки и преобразователь. Но если "бугорок забежит" за край панорамы - ничем вы его больше не обнаружите.
Ещё - СДРная панорама приравнивается по своей разрешающей способности к приборной - с одной стороны это очень хорошо - в наших руках не только классный трансивер, но и анализатор спектра с разрешающей способностью, которой не имеют многие приборы профессионального толка. А с другой - вот тот "проблем", о котором указал в своём ответе выше. Посему и предлагаю - не следует обращать внимание на небольшого уровня сигналы, которые на панораме появляются. Т.к. идеального в мире ничего нет, в т.ч. и СДРов. Если уровень эфирного шума (при нормальной антенне, а не сделанной из пару банок кока-колы!) выше тех сигналов - то и нет смысла о них вспоминать.
Пример - идём на страничку => viewtopic.php?f=2&t=59&start=15 и видим на СДРной панораме сколько мусора дают различные импульсные БП. Акцентирую внимание читающих - дабы впоследствии кому-нибудь не переклинило в голове, что СДР с импульсным блоком питания имеет на НЧ диапазонах повышенный шум. - это не СДР "даёт тот мусор", а БП даёт и СДР тот мусор "видит". Вот теперь - вы попробуйте сказать какому-нибудь счастливому пользователю буржуинского трансивера, который применяет БП от Mean Well, что эти блоки питания дают помеху на НЧ диапазонах. Что вы услышите в ответ? Подсказать? И, кстати, тот счастливый пользователь будет прав - ну не слышно помехи от БП при подключеной антенне, а что там творится без антенны ему и дела нету - приборной панорамы то нема на морде у буржуина - крутить ручкой по всем бендезонам помехи выискивать - ему что, делать больше нечего?... А о том, чтобы затронуть "священную корову" - импульсный БП от икомов - боже вас упаси! Он же стока баксов стоит, что просто не может за такие деньжышшы давать ещё и какие-то помехи...
Поэтому всем просто пользователям, углазевшим что-то "непонятное" на шумовой дорожке панорамы при отключенной антенне и рекомендую - антенну подключите и поглазейте. При подключении антенны "бугорок" пропал под шумом эфира? - ну, туда ему и дорога - счастливо алёкаем на СДРке далее...
Если же вы решили заняться лабработами - т.е. применить СДР в качестве анализатора - здесь Uncle умывает руки, т.к. чел, который занимается анализом, он обязан досконально знать всю структуру исследуемого объекта, чтобы верно ориентироваться в своих исследованиях. Прошу пардону - но лично мне жаль потраченного времени на тот ликбез, который пытался проводить в различных ветках СКРного форума показывая и доказывая упрямым "профессорам"... Надеюсь, Вы заметили, что Uncle в своём форуме не горит желанием поддерживать "профессорское" направление в радиолюбительстве? И, надеюсь, Вы ему позволите такую слабость? Бо, более 30-ти лет практически постоянного КВ-конструирования - можно хотя бы немного "расслабиться", ага?

_________________
Aleksandr

Ага. Согласен.
В SDR есть один " большой недостаток", Hi! Hi! - много информации-(отличная панорама).
Вам, слушая обычный приёмник(не СДР), пришло бы в голову посмотреть у корреспондента нерабочую боковую полосу SSB-сигнала?
А на панораме это сразу видно! И т.д. и т.п.
Но выбор номинала тех резисторов пока не понятен. Работать,конечно,будет. Но как?
Стр.16

73! Виталий.
P.S. UA1FA трогать не нужно. Он здесь не причём.

По теме бегающего бугорка - наблюдал такой при включенном блоке питания meanweel (импульсник китайский), причем сдр был запитан не от него, а от нормального трансформаторного, корпус сдр стальной(электромагнитно непроницаемый) антенна была отключена. Плавно перемещаемый бугорок уровнем в 3 балла, периодически выходил за край панорамы, потом появлялся опять. Очень похоже на ваши симптомы. Импульсник был доработан, помеха исчезла. Очень сильные помехи дают китайские преобразователи 12-220В, но там лес палок на панораме.

_________________
И только лишь человеческая глупость дает полное представление о бесконечности

Можно подробней о проведенной доработке!?

Уважаемый Александр.Я пока накопил денюжек с пенсии только на SDR (в корпусе), а нужен полный комплект чтобы не заниматься пайкой и напильником, т.е. ещё бы хорошо и соответствующий блок питания для всей аппаратуры приобрести сразу. Можно ли покупать аппаратуру частями по мере накопления мат.средств: SDR + блок питания, потом ЩПУ с КСВ...? В таком режиме я бы скомплектовался к марту точно. Либо ждать, ну, по февраль и приобрести всё сразу? Тогда мне нужно быть уверенным, что аппаратура у Вас будет в наличии. Каковы перспективы?
P.S. Ушёл на пенсию и решил реализовать свою детскую мечту - выйти в эфир CW. Кстати, как хорошо Ваша аппаратура работает телеграфом? Или она заострена таки на SSB?

в эту тему вже высказывался - если брать СДР именно для работы в эфире - нужно брать DN-100. 1Вт версия - это только для тех, кто ещё с паялом-напильником дружит. Надеяться, что можно сэкономить - взять 1Вт версию и потом какой-нибудь местный умелец за копейки на колене сваяет к нему усилок - этот вариант для мазохистов. Ну не пришлось мне видеть ещё ни одного до дела изготовленного комплекта СДРной техники такими умельцами. Всё через "пень-колоду-сикось-накось" с постоянными последующими визгами пользователя - что: "что-то не балансируется", где-то: "то пролезает - то вылетает"... Ну нету "тяму" у этой многоуважаемой публики к такой технике. Даже рекомендации игнорируют - лепят кому как приснится.
Посему - 1Вт - только для тех, кто сам-с усам и не пищит! Либо для тех, кто просто хочет "пощупать" СДРки - а что это такое?
По теме - "по частям". Да, СДР позволяет собираться по частям. Тем более, что дядя Саша эту тему постоянно двигает и двигает. Достаточно поглазеть на уже отработанные варианты ШПУ. Все варианты стыкуются именно под 1Вт СДР. Если есть в наличии хороший ламповый усилитель с раскачкой в сетку - достаточно будет ШПУ на 2хRD16HHF1. Этот вариант обеспечит до 25-30-35Вт выходной мощности, которой хватит для усилка с ОК. Следующие ШПУ уже обеспечат 100Вт и более - на сегодня имеем варианты 2х2SC2290, 2xRD70HHF1, 2xMRF454 - которые адаптированы под СДР. И два варианта от трансиверов "Дунай" - 2хКТ966А (14В питание) и 2хКТ956А (27В питание), которые тоже можно с успехом использовать с СДРом, отключив первый каскад. По ШПУ глазеем раздел форума =>> viewtopic.php?f=4&t=131
Но тут возникает "вопрос ребром" - кто будет те "городушки" собирать и что в итоге дядя получит, если он забыл с какой стороны за паяло браться? Без паяльника и очумелых ручек всё равно не обойтись. Например, в самом 1Вт СДРе придётся выпаять релюшку К20 коммутации RX-TX - а это сразу 5 выводов в металлизированной плате - как "дедушки" предпенсионного или пенсионного возраста это делают - мне уже доводилось видеть - потом такие платы хочется в мусорку выкинуть... Ну и сама конструкция всё равно требует общей донастройки, какой бы она отработанной ни была - всё равно есть разброс характеристик элементов. Работать то оно будет, но всё равно проситься в донастройку. Т.е. вариант СДР поблочно - тоже для тех, кто ещё не забыл про паяло.
Со своей стороны могу обеспечить - "любой каприз за ваши деньги", но в разумных рамках. Т.к. постоянное "творчество" отнимает уйму времени - за последние 20 лет дядя Саша вже забыл, что такое выходной день или как это - погреть пузо под солнышком на розовом песочке с Марусей...
Имею в виду такой вариант - взять для начала СДР 1Вт без корпуса, научиться-поглазеть-послушать, поднакопить дензнаков и затем этот СДР отправить обратно для установки его в DN-100. Этот вариант возможен, но всё в порядке очередности - т.е. придётся ждать "окна" в работе и пересылки туда-сюда.
По "перспективам" - на сегодня никто не может дать 100% гарантии, что нас ожидает через месяц, а тем более, что будет через пол года. Наличие желания и запас железок СДРной темы пока не предполагают ближайшего сворачивания.
По работе CW на СДРной технике - эту тему неоднократно освещал - почитайте форум. Поиском найдёте тему CW. Если коротко - пищат, что мол де в CW все СДРы плохо работают, только любители FULL QSK и супер-пупер "скоростники", которые ещё не успев штаны снять, уже пытаются "подтереться" - пардон за аллегорию... Если без "лирики" - то пинают СДРы в режиме CW из-за того, что ленятся вникнуть в тему - т.е. понять, как именно CW формируется в СДРной технике. И если компьютер слабый, толком не настроенный, да ещё заражённый вирусами и перегруженный лишним активированным софтом, то посылки CW из-за этого и подтормаживают при прохождении через такой компьютер. Ну, а в приёме СДР "песня", как в SSB, так и в CW даже на таких "тормознутых" компьютерах.
Вопрос с БП - не вижу проблемы. Если нужен БП именно от UT2FW - нет проблем - можно получить по почте БП от "Дуная". Если же хочется БП "монстр" - вот такой см . по ссылке =>> viewtopic.php?f=2&t=14&start=15 таких ограниченное количество - осталось пару штук. Такой тоже можно, но с пересылкой в RU "незадача" - дюже тяжёлый такой БП - пересылка влетит в копеечку. Стоит такой БП 150$.

_________________
Aleksandr

Добрый день Александр! Если найдется минута свободного времени то ответь на мое письмо , но а если времени нет то так и быть.
Есть ноутбук с хорошими параметрами смогу ли состыковать его с сдр-ом Какие для этого нужны периферийные устройства для запуска .Наличие LPT порта есть но звуковая карта встроена есть два гнезда выход на Наушники, микрофонный вход совмещенный с линейным входом. Вот и все .Как в любом ноутбуке стандартно и встроенный микрофон. Посоветуй как мне быть .С уважением Илья 73
PS+Или купить стационарны компьютер.

Моё видение - ноутбук - это для мальчиков-девочек, которые не сидят на месте, а постоянно передвигаются и им без компьютера никак, т.к. работа и связана с компьютерами. Не буду вдаваться в подробности - это моё мнение.
Для дядек предпенсионно-пенсионного возраста - обычный стационарный компьютер с хорошим монитором. Весь сенс от СДРной техники не только в качестве приёмника, но и в в той панораме, которую она обеспечивает. Достаточно поглазеть на развёрнутую панораму на ноутбучном мониторе и на хорошем 21-22 дюйма качественном мониторе - больше не о чем и талдычить будет...
При покупке стационарного компа не гнаться за "навороченностью", т.к. для СДРной техники достаточно современного компа в минимальной конфигурации. По прайсам одесских компьютерных торговцев вижу, что уже планки памяти на 1ГБ и не предлагают - только от 2ГБ. Самый "слабый" процессор в предложении - Pentium Dual Core E5300 2.6 GHz, 800 FSB, 45nm, 2x1MB, Wolfdale, 65W 75$. Ну и т.д. При выборе - найти материнку с LPT портом на борту. В малой ценовой категории вот неплохая - ASUS P5QPL-AM G41/ICH10 / FSB 1333, 2*DDR2 1200* Dual, 1*PCIex16X+2PCI+1*PCIex1X, 4*SATA2+1*IDE133, 8USB2.0, video X4500, audio 6CH, LAN 1GBit, LPT, COM, 2*PS/2, mATX 59$ - на борту есть видео-карта.

Если всё же "харит" на ноутбуке СДР запускать - купить карточку EMU0202 и получить удовольствие.

_________________
Aleksandr

подскажите где emu-0202 приобрести, в интернет магазинах предлагают, но в наличии нет

Граждане аматеры, здравствуйте. Несколько дней назад приобщился к уважаемой публике пользователей SDR. Тренируюсь, учусь, разбираюсь... Пока только услышал только шум сквозь который пробиваются мощные вещалки

Инфо для uz3rr - у нас в Ростове нет Дельты-44, а ЕМУ0202 недавно видел в компьютерном магазине "электрошок" по цене около 5000р (http://rostov.eshock.ru/descript/51/g44373.html)

Алексей приветствую, а что за сдр заимели? какая ЗК?
У меня на кусок провода сдрка принимает очень даже .... ))
