Александр вы не поняли вопроса.
Может СДР-1ват раскачать ШПУ-100 без дополнительного пред. усилителя.
Александр.

Так... откуда мне знать, что такое ШПУ-100?

_________________
Aleksandr

Транзисторный усилитель на двух 2т 964А бинокли до и после.
С уважением Александр.

Грубо можно считать усиление на один каскад 10-20раз. Т.е. если там один двухтактный каскад - для 100Вт будет мало. Нужно будет ещё один каскад поставить. Насколько помню 964-ые - это 40Вольтовые приборы, посему можно в драйвер ставить 27Вольтовую серию. Это КТ955, 921. СВЧ не рекомендую, т.е. 922. Если не гнаться за 100Вт - можно будет сделать как у меня в "Сетевом ТРХ".

_________________
Aleksandr

Всё понятно, спасибо Александр.
Всего хорошего.

Ещё в прошлом году получил комплектацию от Flex-5000 и вот только сейчас «дошли руки поковыряться». Для тех, кто до сих пор не в курсе, что такое Flex-5000, или SDR-5000 как ещё его называют - это дальнейшее продолжение янками SDR-1000. Всё бы ничего, но есть у 5000-ка «пару нюансов», которые не пущают его на наш славянский рынок – основной «тяжёлый нюанс» - это его стоимость – в минимальной комплектации влетит далее 3000$. Вначале чуть было не прибарахлился тем радио, но, немного одумавшись, принял единственно верное для себя решение – решил просто - «прощупать то радио по интересным местам». Взял, так сказать, железки для его сборки, а не в виде готового продукта.
Дык вот, ближе к телу…

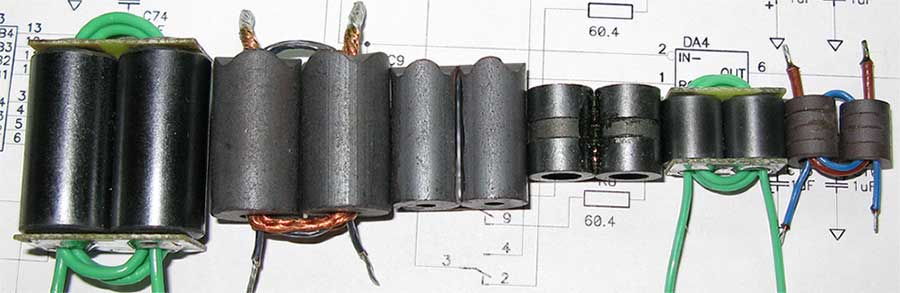

Давно меня «грызла» тема ферритов для ШПУ. А именно – насколько лучше или хуже качество ферритов, которые применяют славянские радисты (ну и дядя Саша в т.ч.) для биноклей в сравнении с фирменными биноклями.
Ещё в середине 90-х удалось найти оптимальные отечественные ферриты для ШПУ, которые и применяю до сих пор. Подробное описание той темы есть в разделе по «Портативному TRX» - смотрите там, если кому это интересно.

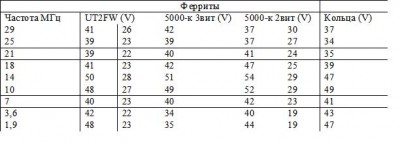

Теперь такая возможность появилась, провёл лабработу – данные сведены в табличку.

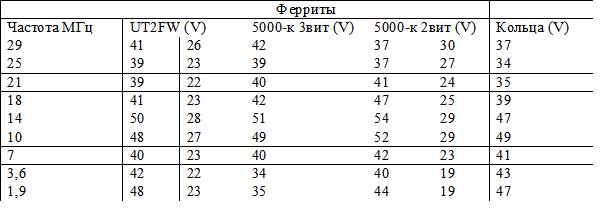

Комментарии к табличке.
Левый столбец «Частота МГц» - частота, на которой фиксировалось напряжение на эквиваленте 51Ом.
Столбцы под наименованием «Ферриты» - типы ферритов:
«UT2FW» - бинокль, который использую в ШПУ DN-100 и «Портативном TRX».
«5000-к» – бинокль от Flex-5000. 3вит – 3 витка вторички, 2вит – 2 витка вторички.
«Кольца» - бинокль, набранный из колец 1000НМ диаметром 18мм.
В этих колонках приведены напряжения на эквиваленте 51Ом. Напряжение замерено вольтметром ВК7-9.
Вторые колонки в разделах «UT2FW» и «5000-к 2вит (V)» - это «нагруженный» вариант ШПУ. Т.е. один из биноклей шунтирован для уменьшения общего Кус. и дополнительного формирования АЧХ – такой вариант и устанавливается в DN-100. Возбуждение на ШПУ от Г4-158 2В эфф.
Выводы:
1. Опасения по поводу того, что применяемый мной феррит будет явно проигрывать буржуину – оказались напрасны, ура! МогЁм - когда мОгим!
2. Буржуинский феррит всё же качественнее отечественного (в чём и не сомневался) – без изменения схемотехники, просто - «тупо поменяв наш на их» - можно получить до 20% больше мощи.
3. В очередной раз убедился в не оптимальности использования отечественных колец для биноклей. Хотя за счёт «титанических усилий и героических подвигов» (применение дорогих классных транзисторов, тщательнейшей корректировки АЧХ и индивидуального подбора) можно и с ними уложиться в 3дБ неравномерности в полосе 1-30МГц. Но всё равно завал на ВЧ будет больше, нежели с качественными ферритами. И самое печальное – у наших ферритов намного больше разброс в проницаемости. См. инфо в разделе форума по «Портативному TRX».

Лабработа проводилась с ШПУ от DN-100 – посему в разделе форума именно по СДР технике и размещаю.

_________________
Aleksandr

Отвечаю здесь на запросы по Е-mail в тему ШПУ и его ценообразования.
Остановился для ШПУ DN-100 на транзисторах 2SC2290 и 2Т965А. Оба каскада двухтактные. Уже от двух вольт ГССа Г4-158 такой ШПУ выдаёт не менее 30Вт с неравномерностью АЧХ во всём КВ диапазоне не более 2дБ. Если подавать все 6В из СДРа - выстреливает более 100Вт. Поэтому использую на входе ШПУ АТТ, для исключения перекачки. Как такой ШПУ звучит в эфире - обычное для UT2FW "местонахождение" - 3,710МГц +-QRM после 23МСК. Учитывайте, что при "обкатке" DN-100 не ограничиваю раскачку, а частенько и намеренно "перекачиваю" для того, чтобы: 1)"расставить локти" для более успешной выживаемости среди румынских "бульдозеров", 2)ШПУ нужно обкатать в максимально жестких условиях, чтобы быть спокойным за его надёжность в последующем.
По ценам на эти транзисторы - смотрим по ссылкам.
2Т965А - http://www.chip-dip.ru/search.aspx?sear ... 2%D2965%C0
2SC2290 - http://www.chip-dip.ru/search.aspx?searchtext=2SC2290
Конечно, Чип-Дип - это не самые низкие цены, но, замечу, что и не самые высокие. По своему многолетнему опыту уже знаю - рано или поздно к ценам чип-дипа подтянутся все продавцы.
Можно сказать, что "традиционно" пока остаюсь на позиции применения такого дорого драйвера. Применение "буржуинского" варианта - наиболее популярные в буржуинских трансиверах 2SC1972, рассматривал, но применить не решился. Т.к. руководствуюсь статистикой "вылета" - не могу припомнить, чтобы в каком-то из TRX "Дунай" приходилось менять драйвер с 2Т965А. А вот с поиском 2SC1972 для замены выгоревших, в буржуинских трансиверах знакомых радистов, уже сталкивался.

_________________
Aleksandr

Приветствую любителей СДР-радио.На краснодарском сайте
выложена схема усилителя для портативного трансивера от UN7CI.
По параметрам должна подойти к СДР 1Вт-раскачка 1В,выход 15-20 Вт.
Какие будут мнения у уважаемой публики?Вроде дядька Саша
вернулся из RU6L,может и маэстро внесет свои 5 копеек?Бюджетный
вариант,но есть сомнения.
73!rx3mb

Прямую ссылку на схему в студию! Если что-нить очередное на IRF-ах - комментировать не буду, т.к. делать такое - жаль времени... Если кто-то повторил - пусть поделится опытом.

_________________
Aleksandr

2 UT2FW
Приветствую Александр.
Прямая ссылка http://www.cqham.ru/pa83_59.htm
73!rx3mb

Ага, из RU6L вернулся, но всё равно не легче - работы за моё отсутствие накопилось выше крыши - нужно срочно всё разгребать иначе завалит по уши...
Поглазел тот усилок - 1.На раскачку ему 1Вт много, для 1Вт нужно убрать первый каскад. 2.Обязательно нужен ФНЧ - иначе "мусор", TVI, низкая надёжность при заявленной Рвых. 3.Нема "защиты от дурака" - без неё "вылет" выходного тр-ра "гарантирован". Как вариант - "я тебя слепила из того, что было" - работать будет.
Своё видение ШПУ для СДРа вже излагал, если коротко повториться - негоже портить такой трансивер бюджетным ШПУ. Имею в виду тот факт, что на сегодня СДР обеспечивает наилучшее качество SSB сигнала и портить его "бюджетом"?... не вижу смысла... Да и не настолько большие затраты, чтобы сваять качественный ШПУ. Всё познаётся в сравнении - побывал в Домодедово на хамфесте - поглазел как народ выбрасывает бабки на водку и китайский продукт - в сравнении с теми - затраты на качественный ШПУ "отдыхают"...

_________________
Aleksandr

Александр,Вы правы,примерно такие мысли и были.Лежит у меня правда наборчик AN-762 от RF Power Systems(2xMRF454) 140Вт OUT при 5-6 Вт
IN разработка Motorola.Но напрямую к СДР 1Вт его подключать не
хочется,IMD при1 Вт IN оставляет желать лучшего,оптимально 80 Вт PEP,
т.е.надо городить каскад усиления,да и глупо использовать РА с
заявленной мощностью 140 Вт с мощностью около 20 Вт.Не хватает
времени на все это,вот и лезут разные мысли в голову.Ну буду
пробовать американца,попробую на входе,если найду,КТ965 в классе А.
Спасибо за инфо
73!rx3mb

Рустам, не "всё так просто в стране советской"...
Подключайте как есть, т.е. подавайте напрямую на тот ШПУ всю мощу, что выдаёт 1Вт-ная версия СДРа. "Поиграетесь" с этим вариантом - получите опыт эксплуатации, потом легче будет понять что именно ещё нужно.
Какие вылезут "грабли" с 140Вт вариантом - могу доложить: 1.Отсутствие надёжного и стабильного источника питания для этой Рвых. 2.Отсутствие опыта эксплуатации мощного транзисторного ШПУ, а именно - а)Согласование ШПУ-АНТ; б)Согласование СДР-ШПУ; в)Борьба со всевозможными наводками и помехами между ШПУ и НЧ входом компьютера... ну и тому подобный "форс-мажор"... Насколько помню - тот ШПУ у вас вже с пол года? За это то время можно было его хотя бы пробно подключить...???
Инфо к размышлению - уже несколько пользователей 1Вт-ных СДРов поняли, что погорячились - "ремонтировать грабли и изобретать велосипед" - это дело дюжа геморройное - посему благополучно пересели на DN-100.
Мораль басни - прежде, чем принимать какое-то решение - нужно подумать и прикинуть свои возможности и желания. Помня, что дядя Саша принципиально держит минимально возможную планку цен на свой продукт, т.е. если вы не являетесь продвинутым паяльщиком, то в итоге не сможете сэкономить в своём самоделкопаянии... Ну и наверное самое главное - поддерживать нужно своего производителя, а не китайско-американского. Дабы потом было к кому взывать о помощи...

_________________
Aleksandr

Приветствую all.
Да уж год у меня Александр сия платка лежит,а в ту пору отечественный
производитель клепал только 1Вт версию,какая и мне досталась.
Сейчас на этот СДР в наших краях как-то не находится желающих,а
а приобрести еще один 100Вт пока не готов финансово,вот и думаю
разное.Готовый же ШПУ и флексы уже не лепят,и у нас никто связываться не хочет.Вот такие пироги с капустой.
73!rx3mb

Ох уж эти транзисторы...

Здравствуйте Александр! Пишет вам ваш теска. Мой позывной UA9FE.Недавно получил ваш SDR-1вт. прочитал все ваши рекомендации по SDR. Подключил компьютору. Подключил к усилителю(кт904а+6п45с) через ферритовое кольцо. Все красиво заработало.Ровно 6 дней проработало.Уровень раскачки упал. Проверил усилитель все в норме. На выходе (SDR-1вт) даже без нагрузки уровень 0.2 вольта. Перегрузил софт результато недало.Открыл SDR обнаружил что микросхема OPA2674 очень нагрелась даже в режиме RX нагревается. Сделал вывод она вышла из строя.Прав я или нет может вы подскажите Александр? И почему могла она накрытся? Где можно микросхему купить? С уважением к вам Александр!73.

В тему усилителя OPA2674 уже докладывал - см. вторую страничку этого топика и на компакт-диске к СДРу есть файл "В тему стыковки выходного усилка 1Вт". Транзисторы в ШПУ вылетают от: 1.Перегрева, 2.Перекачки, 3.Отсутствия оптимальной нагрузки, 4.Как частный случай - подвозбуда из-за отсутствия оптимальной нагрузки.
Немного "лирики" -
Из многолетнего опыта общения со счастливыми пользователями буржуинской техники - проблемы с ШПУ буржуинов возникают, когда "вдувают" мощу из них в катод лампы. И практически не возникают, когда "вдувают" в управляющую сетку, которая нагружена на 50Ом.
Фактически аналогичная ситуация и в нашем случае. Если мы подсовываем неизвестную нагрузку ОРА2674 - т.е. "вдуваем" в катод" - рано или поздно возникнет "форсмажор", о котором и написал в выше указанном файле.
При подключении важно не именно "через ферритовое кольцо", а то, что это трансформатор, который нам позволяет трансформировать входное сопротивление усилителя в требуемые нам 50Ом. На схемах показал вариант с трансформатором 1:4 и 4:1 - в зависимости от включения он обязательно должен быть нагружен на активное сопротивление (обычный резистор) 11-15Ом или 220-270Ом со стороны усилителя. Т.к. не факт, что в вашем случае потребуется трансформатор именно с коэффициентом трансформации 1:4 или 4:1 - посему показал на схемах нагрузку со стороны ОРА2674 - 50Ом. Не могу каждому нуждающемуся "подстелить соломки" - посему смотрите сами какой из вариантов в вашем случае будет оптимальным. Главная цель - выход ОРА2674 должен быть нагружен на 50Ом. Если об этом не задумываетесь - рано или поздно закон Мерфи сработает.

Где можно микросхему купить? - эквивалент 15$ (или 400р), цена с пересылкой - отправлять в любой адрес - RN6LW, RA4ASE, UT2FW - после получения оплаты - отправлю в конверте.

В последнее время, от "опылившихся" 1Вт-ным СДРом, участились вопросы по теме его комплектования 100Вт-ным ШПУ. Постараюсь снова (вже в который раз?) доложить своё видение этой темы.
Моя позиция в этом вопросе неизменна и она базируется на опыте общения с пользователями и самоделкопаяльщиками трансиверов "линейки Дунай". Коротко в тему - если народ умудряется палить маломощные ШПУ типа ОРА2674, которые выдерживают как К.З. так и обрыв нагрузки, то что будет в варианте с мощным ШПУ? Кому невдомёк какие "баталии" дяде Саше приходилось выслушивать по теме мощного транзисторного ШПУ, когда все пользовали не буржуев, а "переделанные Катраны", UW3DI, Р-326-ые, "Строю-недострою" и т.д. и т.п. - почитайте хотя бы раздел "О грустном" на сайте. Специально вже который год держу тот раздел на сайте, чтобы воочию можно было увидеть в какой маразм могут впадать некоторые самоделкопаяльщики из неудачников...
Понимаю опасение и настороженность многих радистов к технике SDR. Понимаю и тех, кто за ради "только пощупать", берёт 1Вт-ную версию. Но - "своя рубашка ближе к телу" - мне своё спокойствие дороже, нежели продвижение "в массы" мощных ШПУ.
Для желающих не заморачиваться с вопросом "А чем же мне потом тот 1Вт из СДРа усилить"? Напоминаю - для таких пользователей есть DN-100.
