таки победил.
одна карта Audigy2 и psdr работают в цифре без проблем c
MixW/ur5eqf log

И где ж там "собака порылась"?

_________________
Aleksandr

как оказалось я протупил с СAT настройками. Хотя все срабатывало и
VAC и вирт. компорты и все переходило на передачу но не
до конца. На прием все ок, на передачу уже выше описал

озарение доступно вот по этим адресам
http://ur4qbp.ucoz.ua/publ/2-1-0-15
http://ur4qbp.ucoz.ua/publ/2-1-0-16

Проверено, процедура работает.
В моем случае железо Genesis G40 (он же Avala), sb Audigy2, VAC 4.02, N8vb, разные
psdr и mixw/ur5eqf log

RA3AJD
Коллега, помогите разобраться со "ступенькой", которая возникает выше по частоте на спектре сигнала в программе DREAM во время приёма цифрового вещания DRM. Мои "картинки" можно посмотреть здесь: http://www.dxing.ru/component/option,co ... /catid,19/ под ником "Кольт". При этом VAC отлично справляется со своей задачей во время приёма цифровых мод на КВ (RTTY, FAX, PSK31, SSTV, и т.д.). Заранее благодарю!

P.S. Если надо - могу выложить скрин-шоты c вкладки VAC в пункте меню AUDIO программы PowerSDR, а так-же окон VAC CONTROL PANEL и AUDIO REPEATER программы VAC

_________________
Sergey, US6IQL

Давай.

День добрый.
К сожалению я не пытался ещё принимать DRM вещание с помощью SDR трансивера. Но с удовольствием попробую, с Вашей помощью. Укажите какой софт нужно использовать и какие настройки SDR и VAC. Посмотрим, что это за зверь и какая такая "ступенька" пытается нам помешать

_________________
73! Сергей (RA3AJD)

RA3AJD
Для приёма цифрового вещания в стандарте DRM нам понадобиться:
1) Всеволновый приёмник 0,1....30 Мгц в качестве которого будем использовать трансивер SDR-1000
2) Антенна
3) PowerSDR
4) Софт декодера сигналов DRM: DREAM, качаем отсюда: http://www.radioscanner.ru/files/decoders/file8627/
5) Cофт виртуального аудио-кабеля: VAC, качаем отсюда: http://www.radioscanner.ru/files/recording/file8010/

Для начала инсталлируем программу DREAM и после запуска делаем следующие манипуляции:
View->Evaluation Dialog - появляется спектроанализатор прогаммы.
View->Multimedia Dialog - пропускаем
View->Stations Dialog - появляется расписание вещания DRM станций. Жмём Update и далее Gate Update. В открывшемся окошке жмём Yes и тем самым подтверждаем обновление.
4 и 5-й пункт меню пока пропускаем

Settings->Sound Card Selection->(Sound IN, Sound OUT) - тут мы вибираем откуда будем получать сигнал для обработки и куда будем выводить декодированный аудио-поток.
Settings->AM (analog) - переключение в окно декодирования аналоговых типов модуляции (АМ, LSB, USB, CW, FM)
Остальные 5 пунктов меню Settings пока не важны.

Продолжение следует...

_________________
Sergey, US6IQL

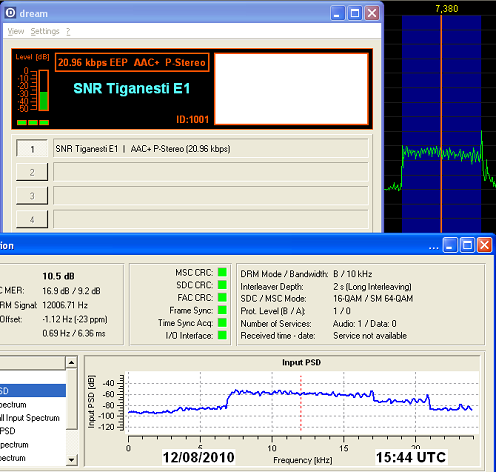

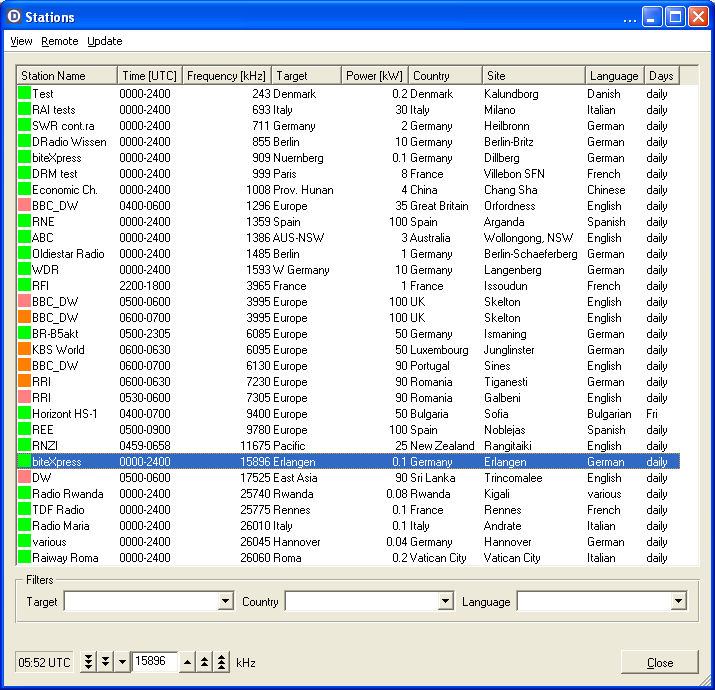

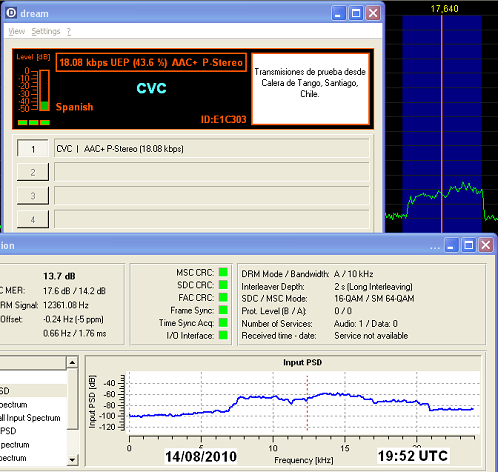

Окно Stations программы DREAM со списком DRM станций, а так-же окно Evalution с той самой "ступенькой" справа от основного "прямоугольника"...

_________________
Sergey, US6IQL

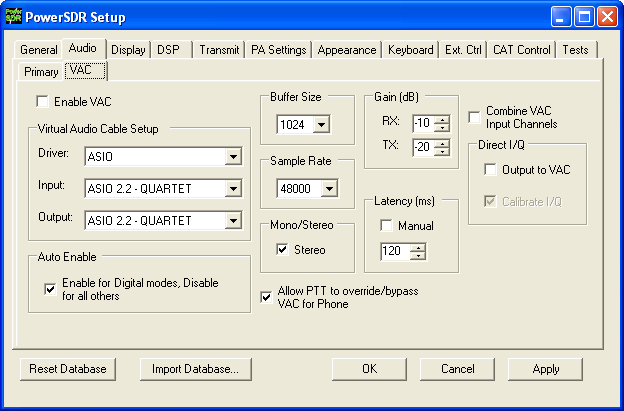

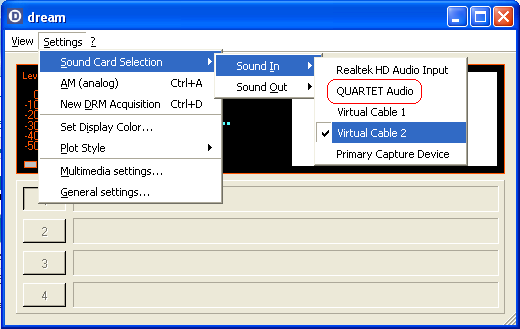

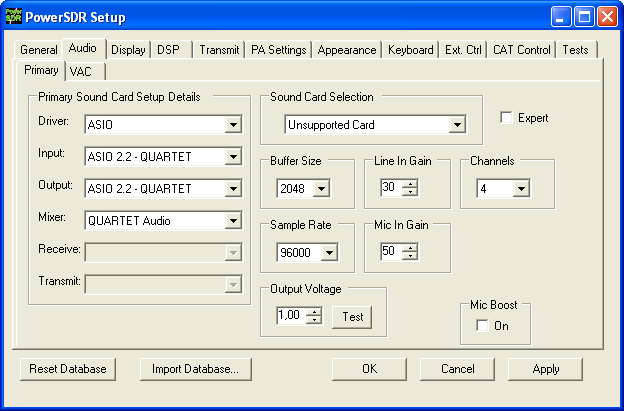

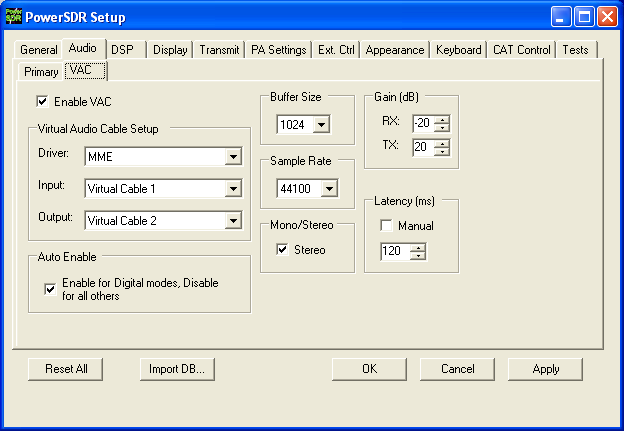

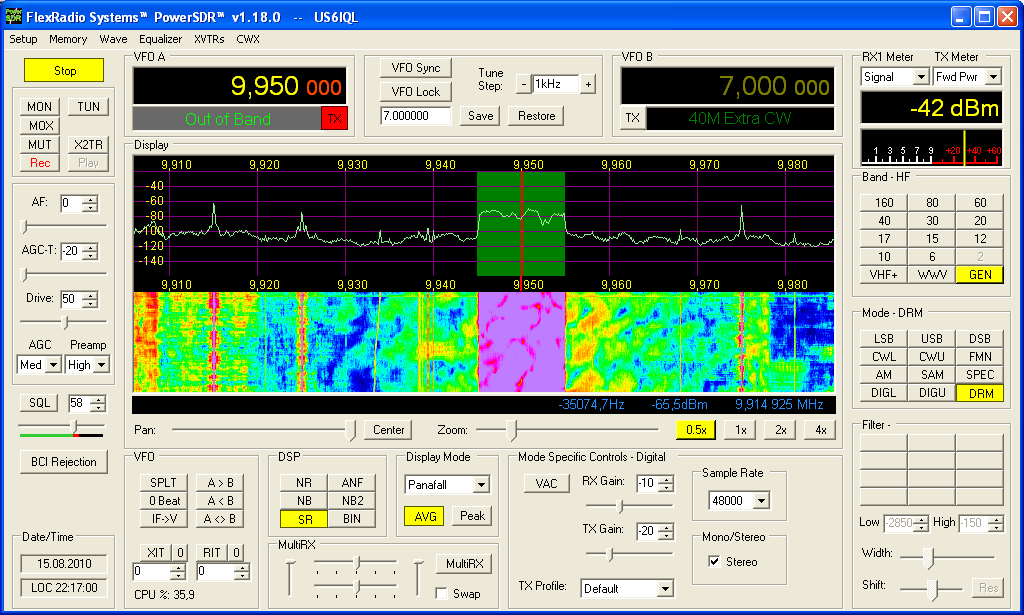

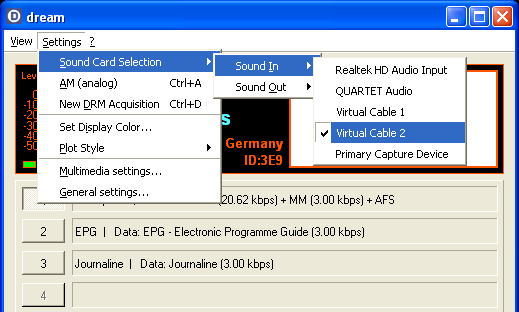

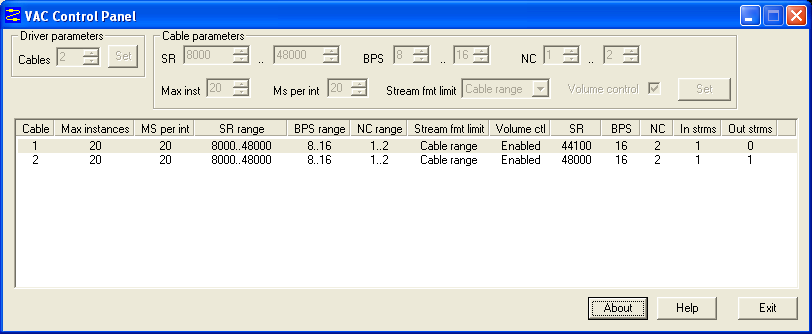

Итак, как и обещал выкладываю скрин-шоты окон с моими настройками:

_________________
Sergey, US6IQL

Добрый день, Сергей US6IQL.
Я установил и сконфигурировал всё, что Вы указали. Всё работает хорошо. На самом деле, DRM радиовещание оказалось очень занятной штукой. Станции принимаются на коротких волнах а звучат как на FM, отличное качество, просто супер!!!
Я попробовал два варианта конфигурации имеющегося у меня оборудования. У меня в компе установлены две звуковые карты, это DELTA 44 и SB AUDIGY. СДР трансивер (DN-100) работает естественно на DELTA 44 а карточка SB AUDIGY используется для любых других целей. Первый вариант конфигурации был на двух звуковых картах одновременно с использованием программы VAC. Сигнал DRM станции снимается с выхода DELTA 44 и с помощью программы VAC подаётся на вход SB AUDIGY, далее с выхода в наушники. Полёт нормальный.

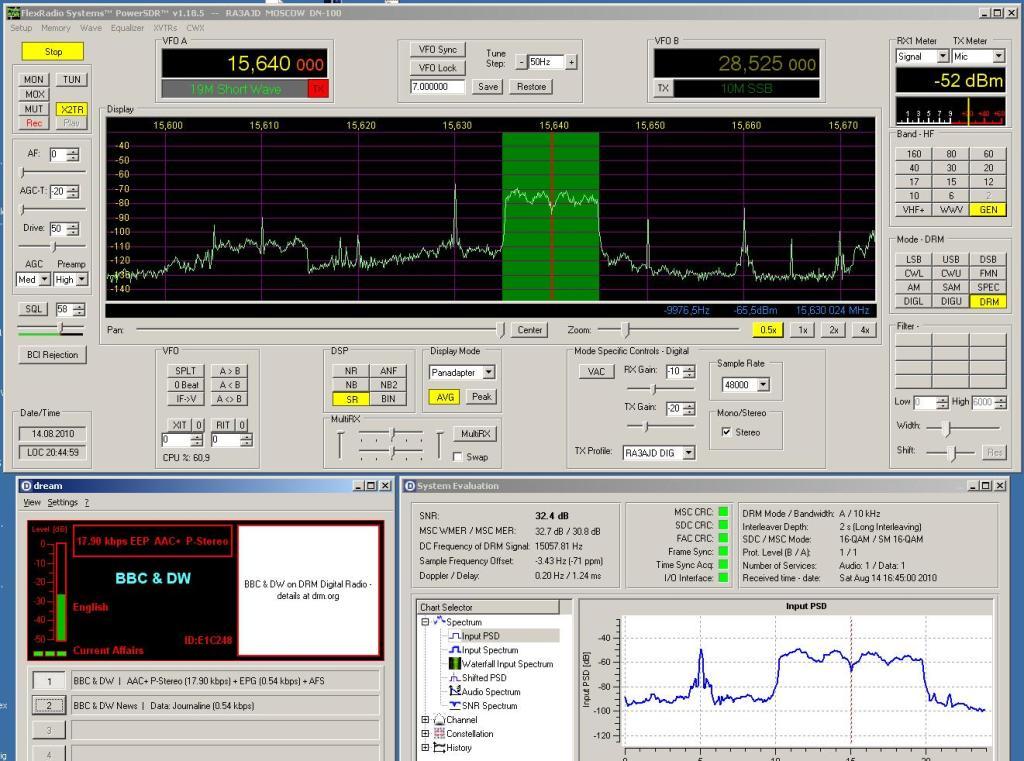

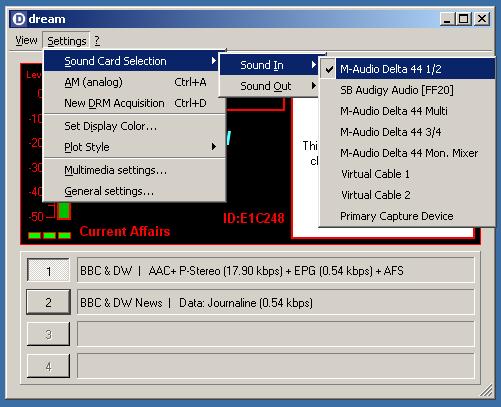

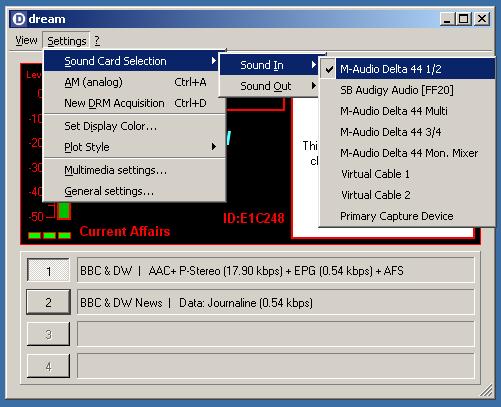

Второй вариант был с использованием только одной звуковой карты DELTA 44, при этом использовать программу VAC не нужно. В обоих вариантах я не обнаружил у себя никакой "ступеньки". Осторожно предполагаю, что возможно в возникновении этой "ступеньки" виновата применяемая Вами звуковая карта. Пример конфигурации для моего второго варианта, в картинках, я привожу ниже:

_________________
73! Сергей (RA3AJD)

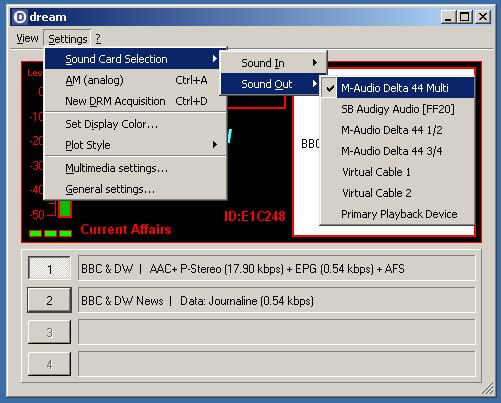

Ещё картинка, не вошедшая в предыдущее сообщение.
В варианте с одной звуковой картой и без VAC, нужно ползунок AF поставить на ноль, чтобы не лез в наушники свист с выхода SDR.

_________________
73! Сергей (RA3AJD)

RA3AJD, тёзка!
Я рад что у Вас всё получилось. Соотношение С/Ш более 30 дБ в программе DREAM - это отличный результат!!!
А теперь хочу по подробнее расспросить Вас про конфигурирование софта PowerSDR и DREAM для приёма DRM с одной звуковой картой (без VAC). Моя карта INFRASONIC QUARTET имеет 4 канала на вход и 4 на выход. В таком варианте я её и использовал для приёма цифровых мод и DRM в том числе. Вот только таких параметров мне достичь пока не удалось. Распишите подробнее, с картинками если можно, что у вас да как...

P.S. А вообще милости прошу на форум портала dxing.ru в раздел, посвящённый DRM приёму

_________________
Sergey, US6IQL

RA3AJD

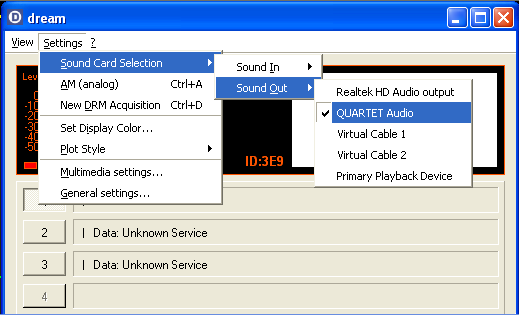

Cергей, кажется начинаю понимать причину моих плохих результатов по приёму DRM. Дело в том что в подпункте меню Settings->Sound Card Selection->Sound IN (OUT) моя зв. карточка отображается только одной строчкой QUARTET, а не так как ваша DELTA 44:
M-Audio Delta 44 Multi
M-Audio Delta 44 Mon. Mixer
M-Audio Delta 44 1/2
M-Audio Delta 44 3/4

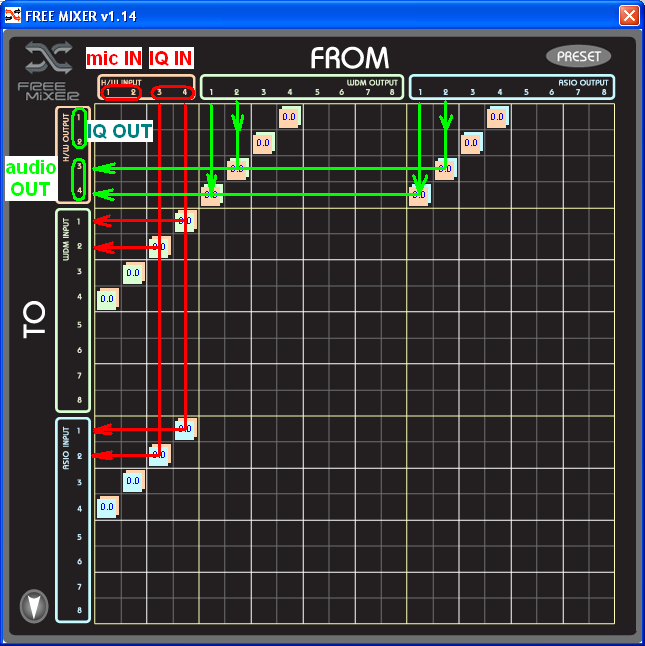

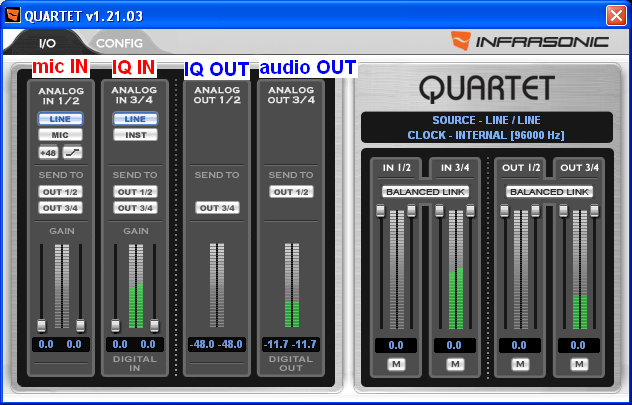

Ниже я приведу скрин-шоты миксера моей звуковой карты:

_________________
Sergey, US6IQL

Приветствую Вас, Сергей US6IQL.
Мне честно говоря сложно что либо ещё добавить. Картинки которые я привёл и есть единственное отличие моей конфигурации от Вашей, ну и ещё отключенный VAC. Видимо у Вас программа DREAM в своих настройках Settings->Sound Card Selection->Sound IN (OUT) не видит отдельных "входов - выходов" драйвера Вашей звуковой карты. Поэтому наверное не удастся запустить также, как на DELTA 44. Правда я не заметил никакой разницы в качестве приёма DRM станций, что с двумя звуковыми картами и VAC, что с одной и без VAC. Думаю можно не заморачиваться.

_________________
73! Сергей (RA3AJD)

RA3AJD

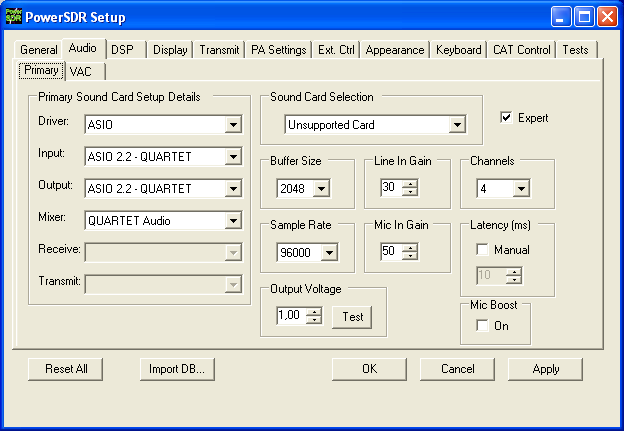

Сергей, установил PowerSDR v1.18.0 и в установках сделал всё так-же, как и в предыдущей моей версии PowerSDR Beta 1.10.4 svn1826. Теперь VAC даже не запускается:
В чём "собака порылась"?
