Застрял на передаче...Заменил 2674,обе CBT3253,перемотал трансы...Несущей нет,зеркалка давится как на прием,так и на передачу..На нагрузке 62 ом напряжение 1,5 в ,после смесителя- 0,7 в , после полосовых на входе трансформатора перед 2674 - 0,6 в. Полосовики проверил NWT-7- все в норме.Не пойму в чем прикол,ведь давал 1 ватт когда только спаял... Не померил сразу,сколько U на входе было.На всех ногах,кроме питания , 6 вольт. Какой должен быть коэф.усиления при таком включении микросхемы?

Усиление должно быть порядка 20 Дб.

Спасибо.Даташит сейчас изучаю..Где то так и должно.Самому смешно-несколько резисторов и 2 трансформатора.По постоянному току режимы соответствуют.Поиграюсь с трансформаторами.

Приветствую! Евгений писал: На выходах U/2 есть. Оба выхода ОУ соединены через выходную обмотку транса. Попробуйте отсоединить транс, и померить снова.
С ув. Геннадий (UT5UTT) 73!

Измерил без трансформатора-на выходах операционников пол напряжения питания.Резисторы проверил-все ок.КЗ нигде нет.

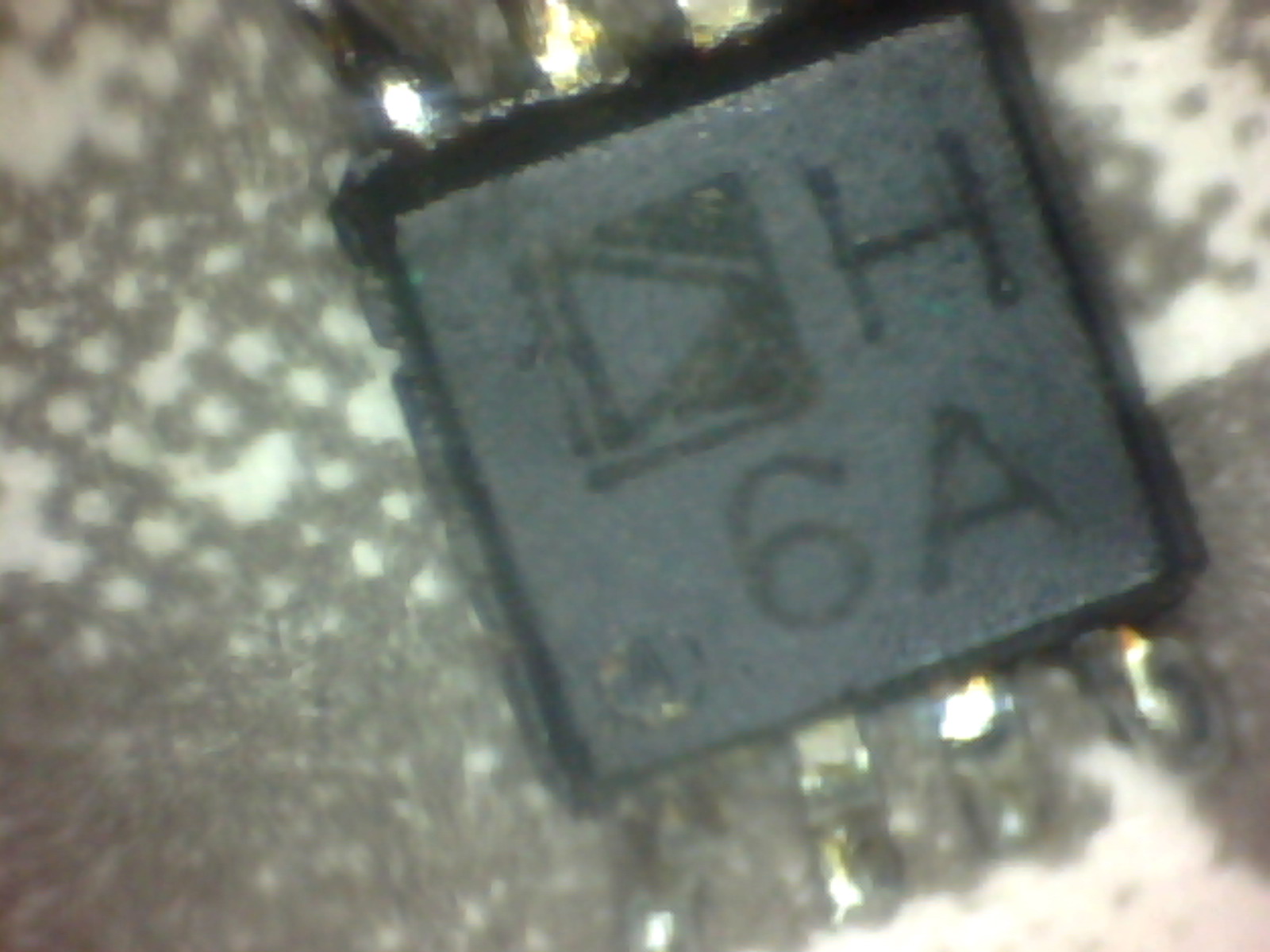

Пришли сегодня AD8012,аналогичные OPA ,правда в MSOP корпусе.По маркировке не подскажете-действительно они ?(после подачи питания-легли.)

Странная маркировка. У меня в коробочке мой экземпляр выглядит классически - чёрный корпус с лазерной гравировкой 8012A

Заочно сложно давать рек-ции, увы... Из моего опыта - если микрухи берутся из одной и той же партии ранее не проверенной - то такой результат не исключается. В случае применения качественных элементов весь СДР запускается с "пол пинка", но когда - "я тебя слепила из того, что было" - результат может быть какой угодно. На сегодня сплошь и рядом встречаюсь с инфо по теме "левой" комплектации. Даже на этом форуме достаточно почитать - тот же опыт Геннадия UT5UTT по применению "псевдо-амидоновских" колец с радиорынка "Караваевы дачи". Неоднократно и сам "попадал" на не качественной комплектации. Как-то приобрел партию 250шт INA163 у - Виталина Кукла http://www.complex-trade.com.ua/ - основной поставщик выкатил слишком длинные сроки поставки, а у Виты - "нет проблем" - месяц и мукрухи в UA... Благо, что партия не пошла на завод для запайки в серию - опыт не "пропьёшь" - уж что-то подозрительно быстро complex-trade-ры те микрухи припёрли... Пробую - врукопашную запаиваем трейдерские микрухи в несколько комплектов СДРок - включаю - "пшик" - из INA163 дым пошёл. Второй экз. - результат аналогичен, третий - тоже самое... разница только в громкости "пшика"... Пробую брать микрухи из разных паллет, из середины, краёв паллеты - хотел хотя бы одну микруху исправную найти - результат аналогичен - "пшик". Пришлось ждать не "левые" микросхемы от основного поставщика.
Мораль басни - запайка новых компонентов не гарантирует исправной работы устройства. Ничего не поделать - славянская страсть к халяве + неистощимый энтузизм поставщиков в накрутке цены - читай - поставке сааамого лево-дешевого китая по американским ценам - вот вам и печальный результат...
Где-то в инете на форумах встречалась инфо от повторятелей ШПУ на 2674, что те микрухи у них недолго живут, типа - "Включил, дал несущую и ад'ю - нема микрухи"... Может 2674 из той же "оперы"? Кто-то завёз левую партию - она разошлась - народ и мучается...

_________________
Aleksandr

Да все может быть..Вытравил платку,отдельно спаяю на 2674 ,поэксперементирую c ней не в составе SDR

Попробуйте на AD8012 собрать, люди говорят она меньше греется, и мощности поболее выдаёт.. http://ut3mk.at.ua/forum/2-39-4

"...энтузизм поставщиков .." - не только для радиолюбителей-одиночек, но и при любом удобном случае .Из примера : для предприятия приобретены партия диодов и варикапов.Все установлено в изд. Результат - плачевный : часть просто "пшикнула", часть просто не пошли по параметрам при настройке.Виновных, как всегда , искали, но не нашли.Снабженцы мотивируют этикетками и договорами, сборка - установила что привезли, ... Переделка и снятие надбавок за брак - гарантировано.
Привязка к импортным ПКИ и "оптимизация" входного контроля на ЛВК - как результат .

Хотел собрать,2 пришли из База Электроники.При подаче питания "пшикнули" :( .

Дело было не в бобине..На схеме
трансформаторы включены как понижающие,а на фото монтажки надпись -как повышающие...Первый раз делал по монтажке,потом ,когда м/с менял ,вылетело это дело из головы и делал как на схеме.Ну и зациклился.Сейчас впаял как повышающий .Выдает 7в на 62 ом.

Ну, скорее всего пшик от микрух не произойдёт - как те трансы не запаивай, ежли микрухи "правильные"...

_________________
Aleksandr

Пшикнули-скорей всего левые были..ОРА то не пшикали,выдавали только меньше.
