Да не слабо, просто не хочется лишний раз экспериментировать чтобы ничего не спалить.
Посадил я эти 4.7 В на корпус через 820 ом, на выходе стало 2.2 В, и SDR становится в режим передачи сразу после включения софта.

Добавил:
Все нормально, прочитал здесь viewtopic.php?p=111#p111 ,
и был удовлетворен. . Вечером попробую. Спасибо.

Уважаемый, вы бы хоть имя себе человеческое нарисовали, чего скрываться то? Ладно уж по позывному зарегистрироваться на форуме вижу, что слабо... У меня правило - не общаться с "анонимами" - хочу отвечаю, хочу не отвечаю таким... Никак не могу взять в толк - кой смысл регистрироваться на радиолюбительском форуме под анонимным НИКом, имея позывной?
Внимательнее, please, сделайте что прошу - попробовать эти 4.7В об землю через резистор скажем 500-1000Ом в режиме RX PSDR? Ну и до конца дочитать то описание "Подключения СДРа" тоже слабо? См. - следующий абзац: "В версии 1Вт-ного СДРа у которого на передней панели нет разъёма и кнопки прямоугольные, вот такого – [img]foto[/img] на заднюю панель корпуса вместо разъёма ТХ выведена педаль. Т.е. «педаль» с передней панели перенесена на заднюю панель в «маму» 3,5мм джека."

_________________
Aleksandr

Здравствуйте. Не получается у меня коммутировать мой УМ. :( Хочу уточнить, разъём EXT Control, пин №7 - управление усилителем, а пин №10 - общий для для этого управления. У меня между этими штырями при переходе на передачу, как положено появляться +5 В. А пи подключении 10-го пина к корпусу усилителя, СДР сразу переходит на передачу.
Схема управления как у Вас в УМ на ГУ-74. Резистор на входе 1 кОм. Реле в УМ - одно, две группы контактов, при подаче на вход +5В срабатывает четко.

И по пину №13 разъёма EXT Control. Мерял на нем, ничего там нету, не меняется ни напруга, не сопротивление. Мерил по отношению к корпусу и пину №10. Или он не нагружен ?

Уважаемый vasill, ну ведь там все элементарно, нужно просто немного вникать в схему. На пин №7 выведена цепь открытого коллектора транзистора, который стоит внутри микосхемы. На этот выход Вы можете на прямую подключать реле, запитанное напряжением до 40-ка вольт и с током срабатывания до 400 миллиампер, и все будет работать. Так ка у Вас сделано, естественно, работать не будет.
Успехов! Юрий.

Уважаемый vasill,
Реле запитывайте от ист. питания Вашего СДР. В противном случае при использовании имп. Б.П. можете лишиться ULN 2003.

Так и сделал как посоветовали, все заработало. Реле запитывается от источника питания +12В, кот. находиться в УМ. Хотелось конечно чтобы не нагружать СДР релюхой.

Класно работает задержка, сначала релюха клацает, а потом СДР переходит на передачу. Во -
Спасибо всем. Если еще с чем то натуплю - будем писать.

Смотрите,чтобы потом не пришлось горевать. ( В случае использования импульсных источников питания!)

Источник не импульсный, стабилизатор КР142ЕН8Б (7812). УМ - гибрид, одна 6П45C+IRF510. От +12В только смещение и реле.

Ну если есть боязнь спалить микросхему в СДРе, тогда можно реле включить через оптрон, сетодиод оптрона включить между 7-й и 14-й ножкой разъема Х2. Но на мой взгляд это совершенно лишнее, микросхема ULN2003 потянет практически любую релюшку и там внутри микросхемы даже есть защитные диоды, которые выведены на разъем Х2.
Юрий.

Опторазвязку желательно почаще применять, не расчитанны порты компьютера на подключение устройств имеющих заземление. Как говориться развяжи оптронами LPT, USB и коммутацию в УМ и спи спокойно.

Дядя Юра RV3DLX как всегда прав. Но ты же сам знаешь реалии нашего "бытия". Усилки лепятся кому как взбреднёт во сне в тихий час. Не знаю, как можно было сделать УМ, но был даже случай попадания анодного напряжения из УМа в антенный вход трансивера во время ТХ. Бинокль ШПУ взорвался от той напруги. Такие "испытания" контестадоры учинили для КВ трансивера с ШПУ на 2хКТ956А.
В первых экз. СДРов на плате "Автоматика" для внешней RX-TX коммутации запаивался мощный полевой транзистор - 45Вт, 17А, 100В. Он в импульсе до 68А току может выдержать. Дык вот - когда ко мне приехала платка Автоматики с "выстрелившим" этим транзистором - это стало "последней каплей". Вернул на "исходные" - т.е. коммутация сделана как у флексов в SDR-1000. По крайней мере, не нужно ничего объяснять - ничего не поделать - до сих пор наш славянский менталитет всё же более доверчив к забугорному. Если палят то, как "Made in не у нас" - тогда виноват палильщик и лишних разговоров не возникает. Ежли спалят то, что сделано - "у нас" - тогда один ответ - "Да это же наши кулибины так делают". Посему отказался от тех дополнительных удобств при наличии мощного ключа. Здесь ничего не поделать - приходится всегда учитывать реалии нашего бытия. Самое печальное то, что пальнул тот ключ дядька вроде бы (по его разговорам) грамотный, что типа: Да я и трансиверы раньше паял!"

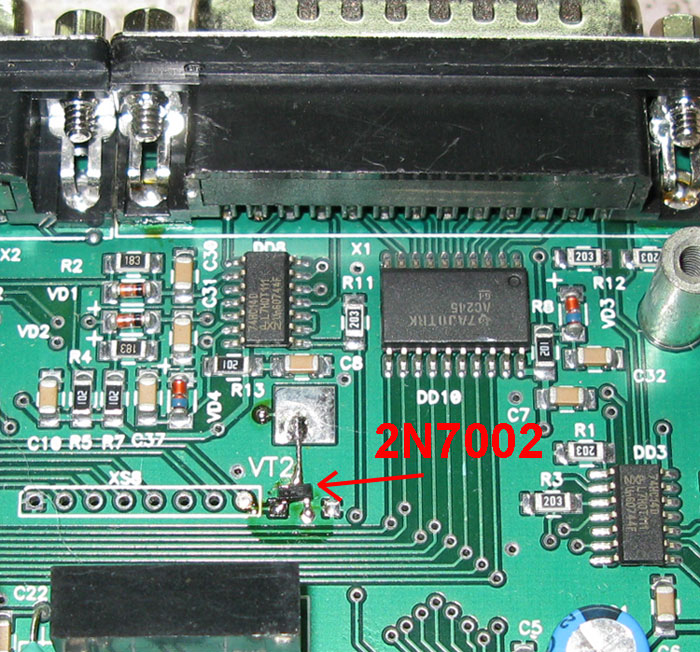

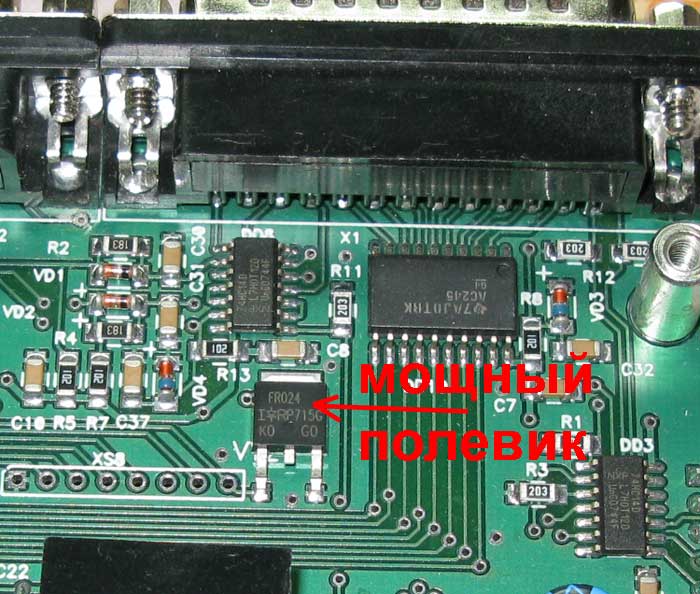

Ниже фото: 1.первой версии комплектации, 2.запаян ключ на 2N7002. В принципе, тому кто дружит со своей головой и руки на месте - "два пальца об асфальт" запаять туда ключ хоть на КТ315 - только не забыть ему последовательно в базу токограничивающий резистор какой-нибудь СМД 0,5-1к.
Можно пользовать и флексовскую версию на ULN2003 - пин OUT PTT №7 разъёма Х2 (Ext Control). Но, Юрий - тебе уже сколько раз приходилось ту микруху пользователям менять?

_________________
Aleksandr

UT2FW.
Когда предупреждал товарища, я имел ввиду другую ситуацию:
Условие – ничего не заземлено, шасси(массы) УМ и трансивера не соединены, напряжение питания +12 в управляющего реле подано от импульсного источника питания УМ (№2), а трансивер (СДР) запитан от источника (№1) и через кабели зв. карты соединён с массой компьютера. Согласитесь, что ситуация для большинства пользователей типичная! Спешка.
Теперь, отключая питание трансивера (вытащим штекер питания из гнезда), масса ULN2003 соединена с массой компьютера т.е. с сетью через ёмкости фильтра БП. А коллектор ключа 2003 через БП УМ тоже с сетью, только с другой фазой. Соответственно на транзистор ULN 2003 будет подано ½ напряжения сети. (Всё зависит от положения вилки в розетке). Промоделируйте.
Одному ничего не стоит заменить микросхему, другому «присобачить» транзистор, а у третьего (в глухой деревне) ни того ни другого нет ( с пенсии накопил на «дядькин» СДР, да и паяльник 100 вт)

А вот Вам пример.

Да Саша, выжигают трансиверы, да еще так выжигают что просто удивляешься как это вообще можно сделать. В основном всякие выжигания происходят при попытке сопряжения трансивера с усилителем, не только СДРов, но и других забугорных изделий. Я уже устал объяснять своим друзьям, что у всех забугорных трансиверов выведен специальный сигнал для управления усилителем и при этом соблюдается правильный алгоритм включения усилителя и если правильно использовать этот сигнал ничего не сломается. Так нет, начинают изобретать какие то заумные устройства, типа педалей с двумя микриками, в результате трансивер не выдерживает таких издевательств.
Юрий.

Александр Юрьевич нужна Ваша помощь.Запустил на прием Ваш двухплатный SDR,купленный через
RN6LW.Откалибровал.Очень хорошее качество приема.Спасибо.Но недавно стал замечать,что после 10-15 минут работы приемника пропадает прием(шумовая дорожка падает вниз)Проверены все стабилизаторы(все напряжения в норме)Запитывается SDR от 13,8в(пробовал увеличивать питание до 15в - не помогоет,были подозрения сначала на рэле)Если выключить SDR и подождать несколько минут,пока остынет и включить,то опять работает от 10 до 15 минут и опять пропадает прием.При измерениях обнаружил,что исчезает напряжение на выводах 6,7 м/с DA9.
при работающем SDR напряжения на выводах DA9 таковы:
1ножка m/c 0,5в
2 - 0,5в
3 - 0,48в
4 - 0,48в
6 - 1,68в
7 - 1,68в
8 - 3,3в
при пропадании приема :
1 - 0,78в
2 - 0,24в
3 - 0,07в
4 - 0,9в
6 - 0в
7 - 0в
8 - 3,3в
по моему что-то синтезатор не хочет работать.Кстати я не применяю обдув,может быть это как то повлияло на работу синтезатора?
Помогите пожалуйста отыскать неисправность.
Виктор.
