Александру писал на мыло ответа не получил.
Может на сайте ответит

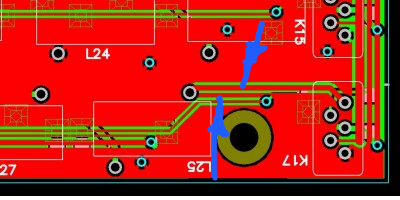

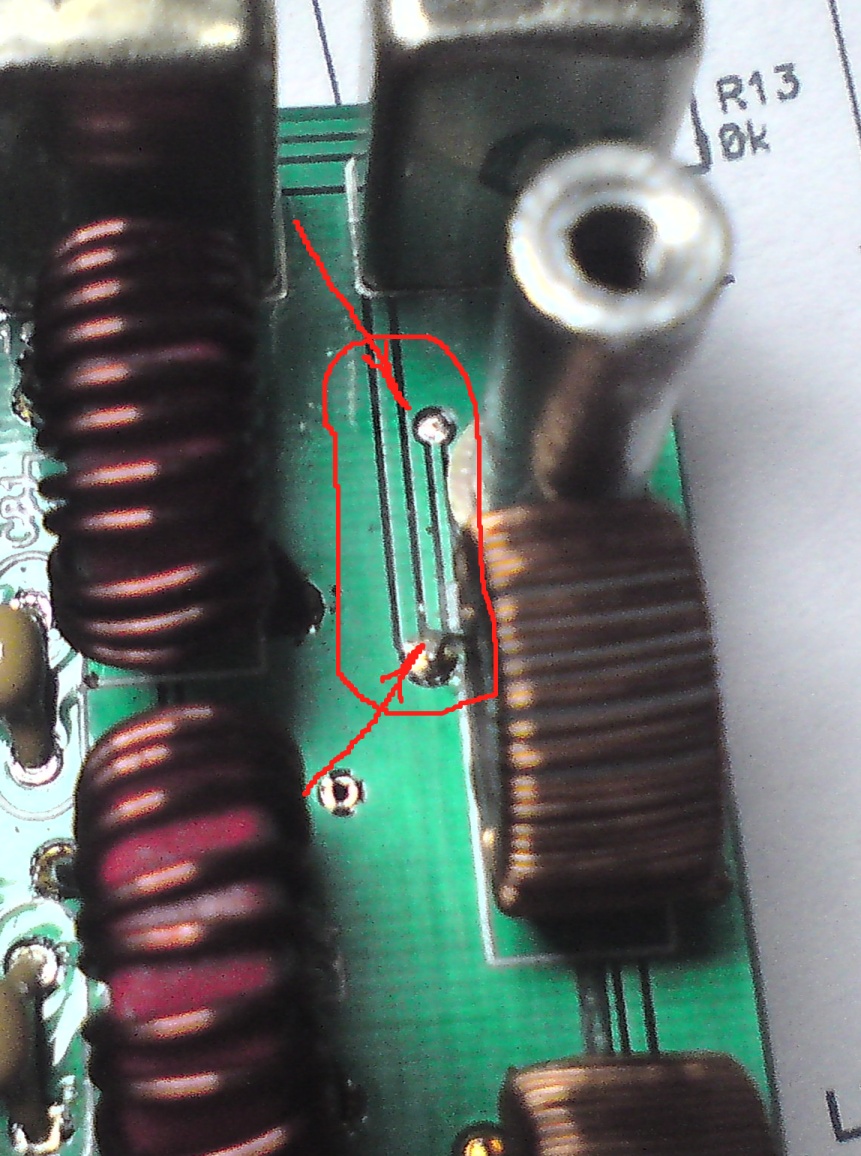

В прикрепленном файле фото платы фильтров двухплатного SDR от UT2FW
выход фильтра 160м соединен с землей но SDR работал,те ворос
Если я удалил перемычку ,то как уменьшить усиление?

Дмитрий, прекрасно понимаю "чесотку по паяльнику", но зачем ломать исправно работающее радио?

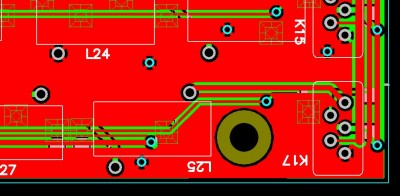

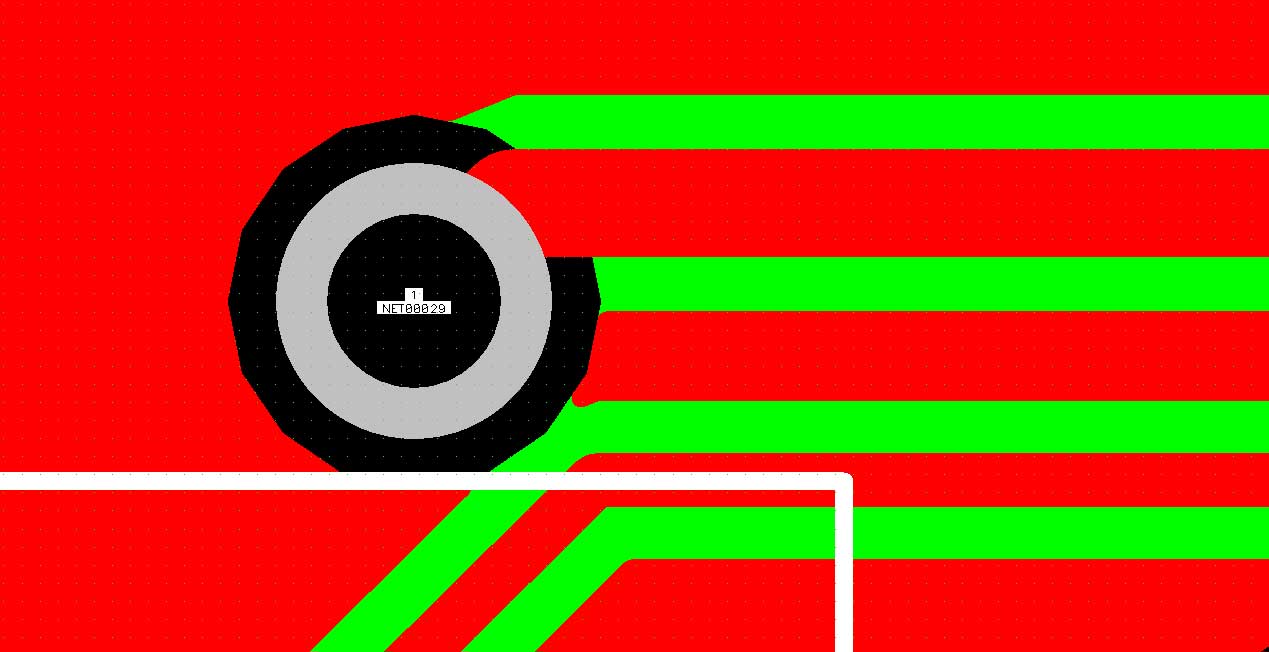

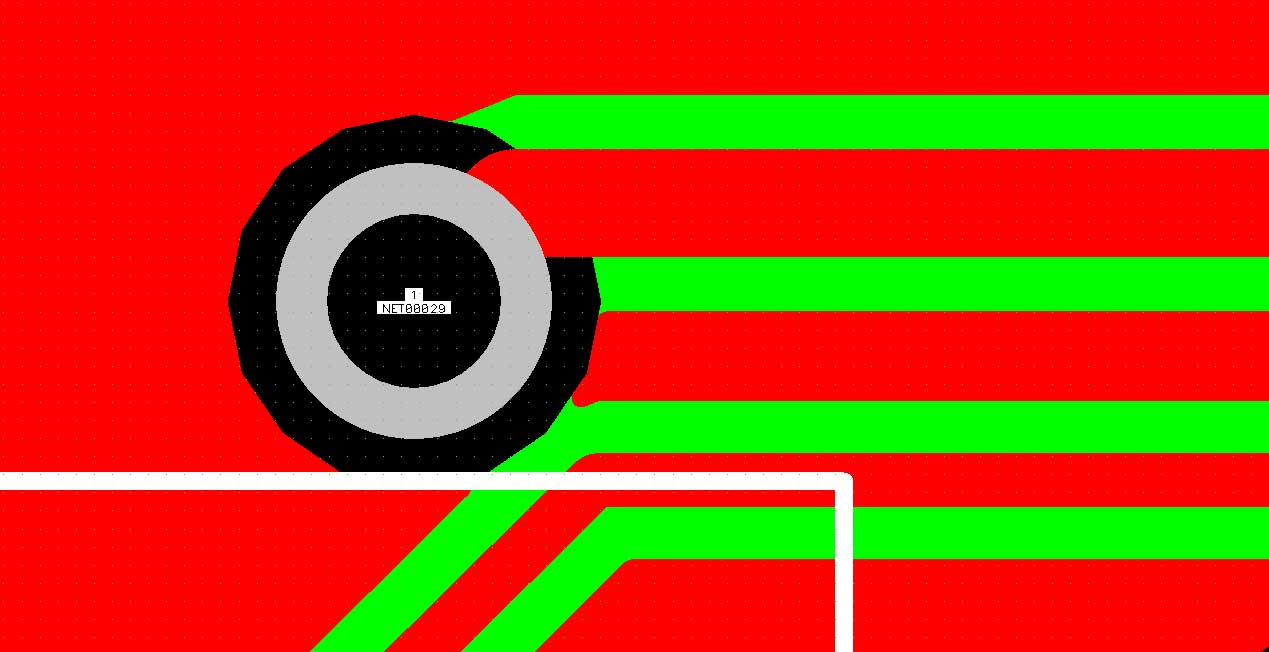

Ещё раз и здесь повторяю (если по мылу недостаточно) - все катушки соединены с землёй, если звонить тестером. Плата не имеет хомутов - см. картинки. Если и этого недостаточно, и не убеждает исправная работа радио, что нет там никакой перемычки - нужно выпаять реле и снова прозвонить.

_________________
Aleksandr

Я с тобой Александр не согласен даже на твоем рисунке видно что выход ДПФ на 160метров сидит на земле

Дмитрий, а скачать ту картинку слабо? Чтобы поглазеть на неё в реальном масштабе.

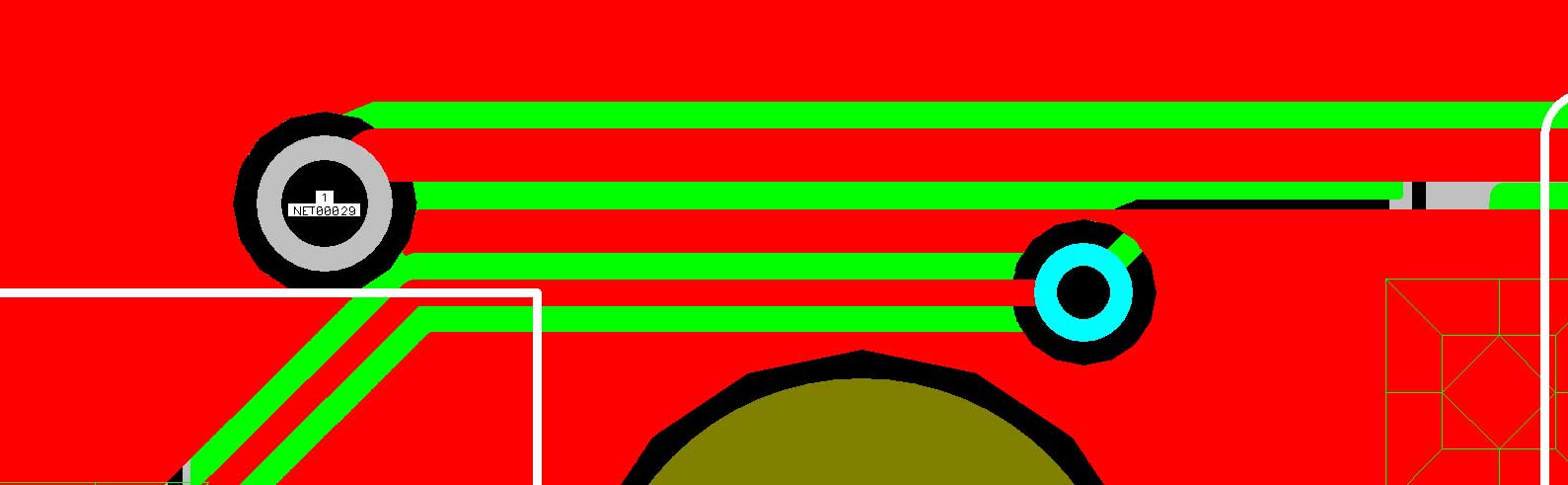

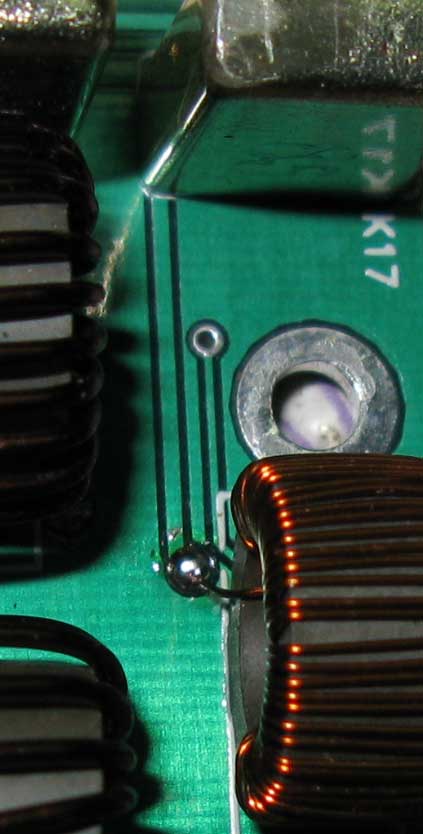

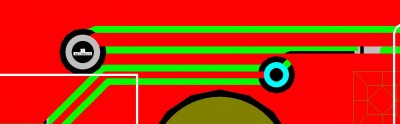

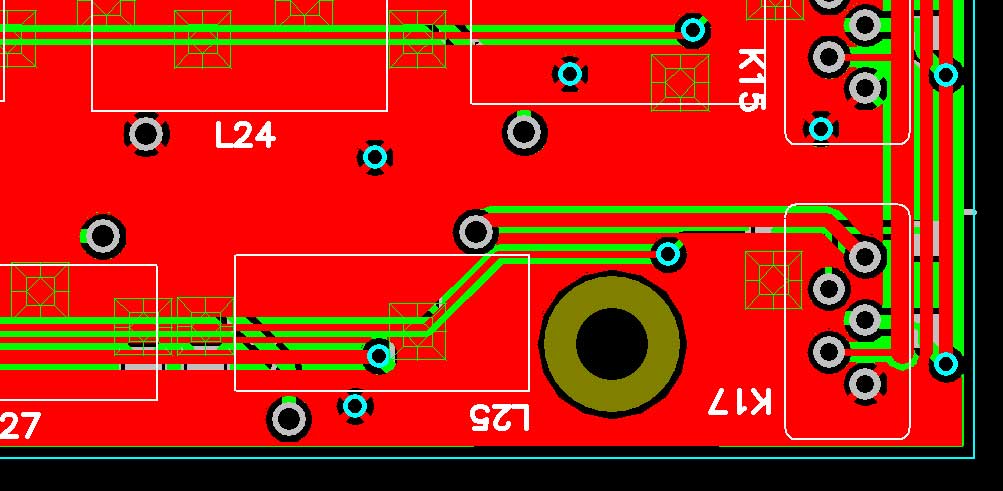

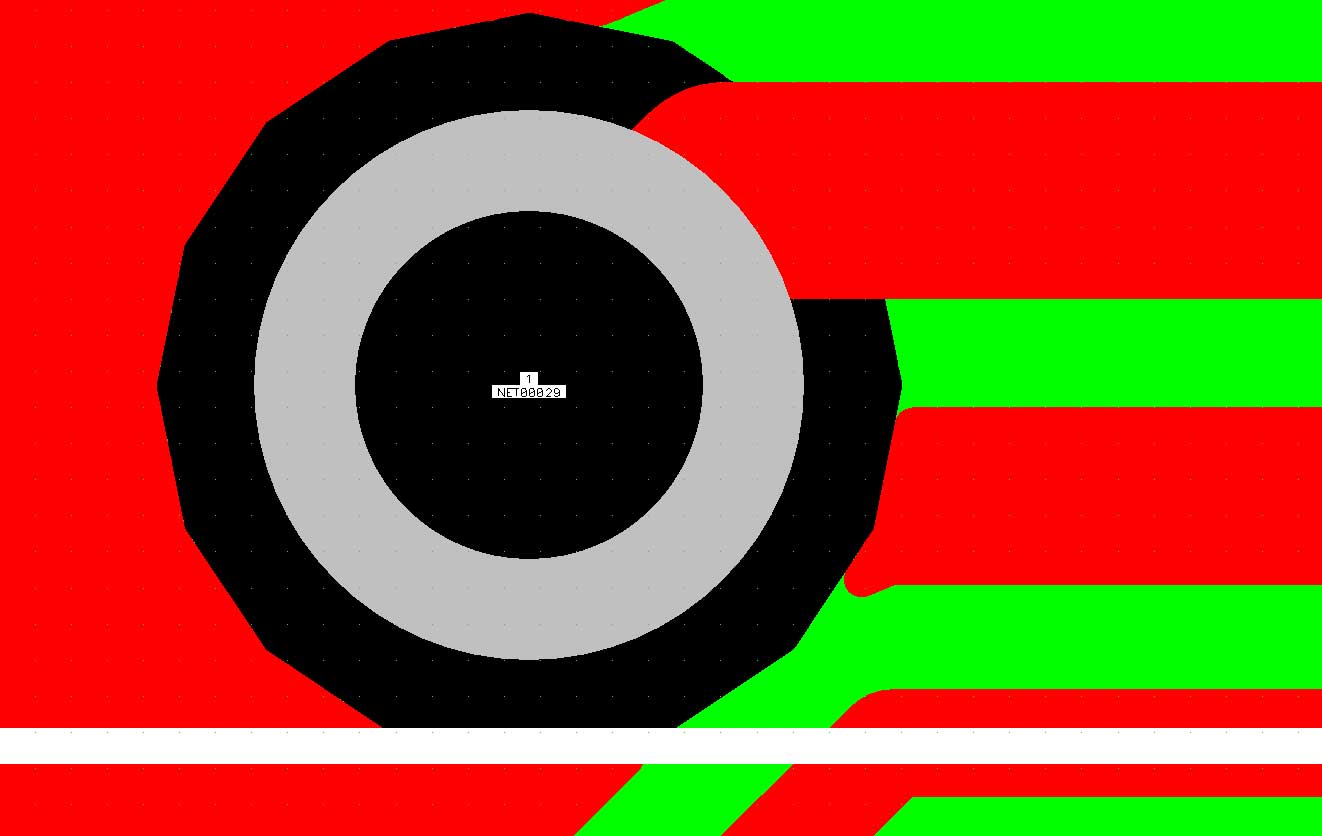

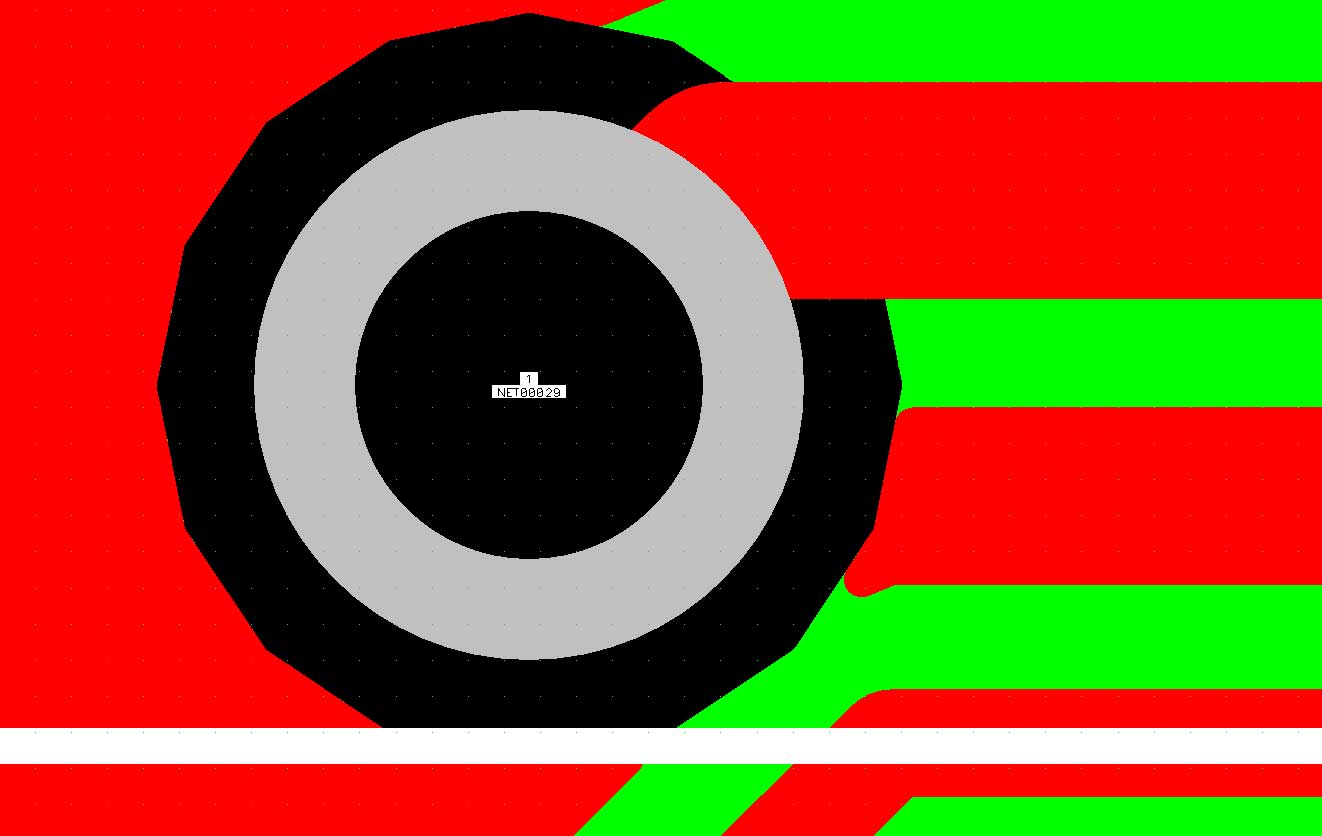

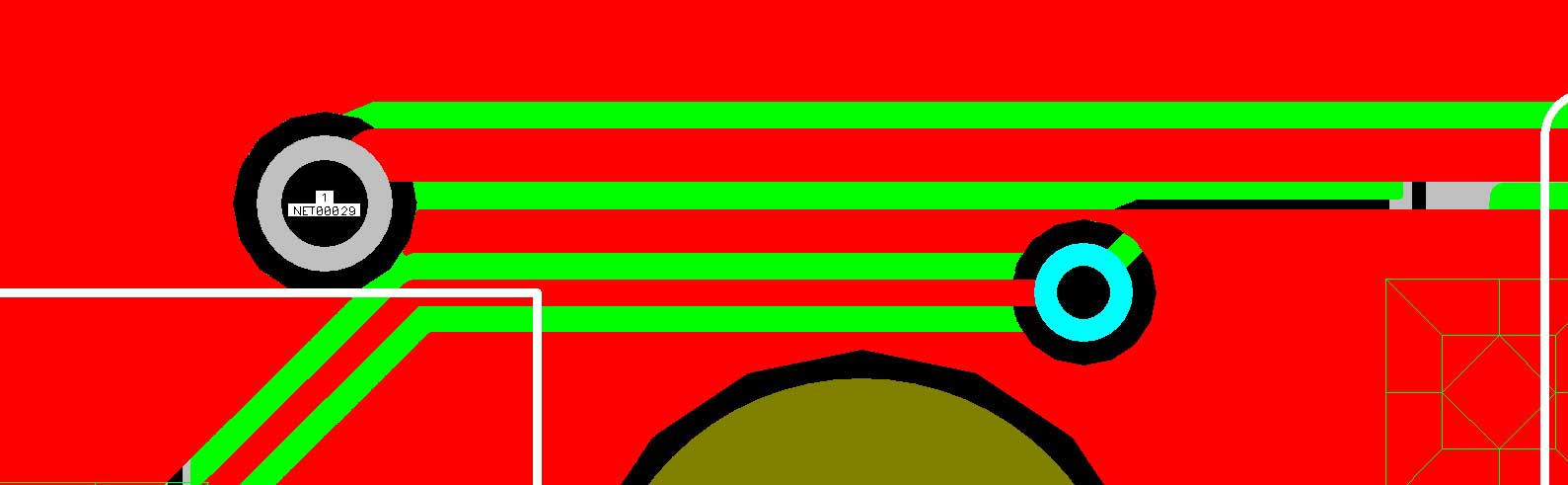

Тогда ещё картинки...

_________________
Aleksandr

Алекусандр меня убедил,но когда разберу SDR то посмотрю повнимательнее

Об этом уже талдычили, но - "повторение мать учения" -

Александр, спасибо за информацию.
У меня к Вам такой вопрос - можно ли заказать у Вас SDR трансивер, скажем так - бюджетный на 1/2/3 диапазона.
Аргументы
- в городских условиях сделать нормальные антенны на 9 диапазонов - очень затруднительно и дорого - получается многодиапазонность не используется
- стоимость аппарата уменьшится (учитывая высокую стоимость тех же колец)
- дополнительные ДПФ можно продавать отдельно.
73! Евгений

Идём сюда - http://ut2fw.com/phpBB2/viewtopic.php?t ... c&start=60 - мой пост от Чт Май 29, 2008
Если вести речь о куцых версиях - их полным полно - можно хоть у янок напрямую заказать, хоть ещё у кого-то. Гугл рулит в этом... Но что это такое - на той страничке высказался.
Если о "минимум-морэ" от полного СДРа - то это две платы - TRX и Автоматика от бюджетной версии. Или плата ATRX от двухплатного СДРа. Минусы таких вариантов: не будет АТТ, УВЧ, импульсного генератора, которые расположены на плате ДПФов. Плюс: сохранится полная совместимость с любой версией PowerSDR. Полосовики - лепим кому что вздумается. Принимать-передавать будет и без ДПФов, но, надеюсь что понятно с какой "селективностью".

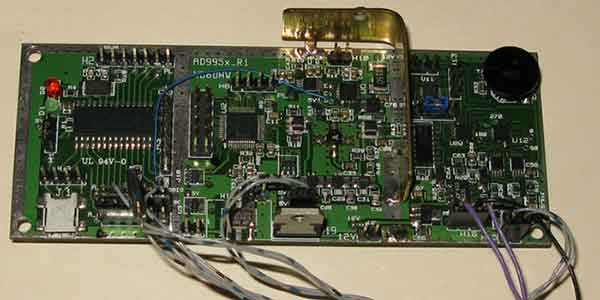

Ещё раз выскажу своё мнение в тему "обрезанных" СДРов. Если вы хотите получить удовольствие - поглазеть и послушать, что такое на самом деле техника СДР - нужно юзать SDR-1000 или полноценный его клон (имею в виду с качественным опорником на 200МГц). Остальное "куцее" - всё то для любителей "мазохизма". Или ТХ через "пень-колоду" будет, или софт PowerSDR неполноценно будет работать, или ещё какие "грабли" с запуском-настройкой вылезут. И докладываю это не с чьих-то слов, а руководствуясь своим опытом в этой теме. См. ниже фото - один из таких образцов.

_________________
Aleksandr

Добрый день!

Речь идет о полноценном транисивере SDR на один диапазон, не урезанном и куцем, а ПОЛНОЦЕННОМ!

_________________
73! Евгений UN9FD/7

Евгений, "полноценный" трансивер в Вашем варианте, отличается от того, что предлагаю, на 16 реле и 24 катушки. Остальная комплектация вся сохраняется. Экономия максимум 100$ - это по сегодняшним меркам пару раз "пивка" с друзьями попить или один раз с дамой по скромному в кабак закатиться... смысл?

_________________
Aleksandr

Смысл - на 100$ дешевле и в два раза легче.

_________________
73! Евгений UN9FD/7

Ну... если дядя не хочет экономить на пиве и девках - тогда ему будет ещё дешевле и ещё легче из тех вариантов, о которых и писал выше... А именно - двухплатный из трёхплатного, или одноплатный из двухплатного. Экономим на плате ДПФов, а уже намотанные катушки требуемого диапазона дядя Саша прикладывает как "бонус"...

_________________
Aleksandr

Nu esli Evgeny budet zakazyvat' u d.Sashy takoi komplekt (esli konechno d.Sasha budet soglasen), to ja Evgeniyu posovetyval by poprosit' u d. Sashi i pustuyu platu fil'trov, na nee samomu ustanovit' fil'tr dlja jelaemogo diapazona, a vdrug potom zahochitsja dobavit' i drugie bendy. Tem bolee, chto na toi plate est' 1W usilitel' i attenyuator.
Yury.

А что скажите насчет второй части предложения -


Не все в этом мире измеряется пивом и девками

_________________
73! Евгений UN9FD/7

Может мое мнение ошибочно, но у Eugene только один критерий, из-за которого он желает приобрести урезанный вариант - цена. Говорить о весе, который "в два раза меньше" смешно, мы же не ламповую технику пользуем. Вес платки дпф в сборе - сотня грамм. Поверьте, -UT2FW и rv3dlx дело говорят, полосовые всегда можно доделать, а вот разводить непростую плату недешево и муторно, если решите её потом делать с нуля. Если кусается цена, а UT2FW готов пойти на компромис и продать плату дпф без контуров и реле дешевле на 100уе, на мой взгляд, лучше варианта Вам не найти. (другое дело нужно ли Александру продавать конструктор)

_________________
И только лишь человеческая глупость дает полное представление о бесконечности

Доброго времени суток!
Есть место маленькая проблема:
Есть SDR-1000 1W, есть комп и есть Creative 2ZS.
Проблема: При переходе на передачу не срабатывает переключение на микрофон, т.е. галочка как была на mix так она там и остаётся , подскажите в чём может быть дело... . Заранее спасибо...

Эта проблема есть у всех на версиях PSDR выше 1.8.
На 1.8. все прекрасно переключает.

_________________
Вячеслав, UT4UDV
