Докладываю в тему USB-LPT от нашего "немецкого партнёра".
Вариант на Atmega-8 - ни "в какие ворота", если не сказануть более образно и грубо...
Это версия - смотрим по ссылке - http://www-user.tu-chemnitz.de/~heha/ba ... /ul-16.htm
Он работает - т.е. функционально всё вроде бы как "шевелится". Но как это "шевелится", вах!
При перестройке по частоте тормоза ещё те... плюс к "тормозу" ещё и помеху гонит - на ВЧ диапазонах слышно даже при подключенной антенне.
Мораль басни - переходник работает, но в версии для мазохистов.

_________________
Aleksandr

Дядя Саша.
Мы же с Сашей UR4QBP писали по этой теме на CQHAM.RU что с теми прошивками что на сайте Хенрика он (перходник)нормально не работает.
То синий екран(окно смерти) то зависает.И виснет сам USB адаптер.
Прошивку мы изменяли.
Также как и драйвера.

А по поводу помех.
Сажаем энтого зверя в силюминовый корпус и практически все помехи исчезают. Или хотябы в пласмасовый но никелированый он токопроводящий- ПРОВЕРЕНО

_________________
Вячеслав, UT4UDV

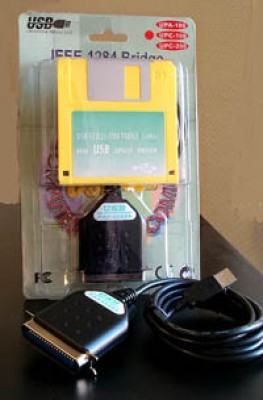

Есть в природе ещё вот такое :
http://www.nclabs.ru/ipc/converter/Wini ... 5__(w-2305).html
по цене 17$
и вот такое за туже цену почти
http://www.nclabs.ru/ipc/converter/Wini ... _s_36.html

Интересно подойдёт?

Я думаю врядли. Но не утверждаю.
Все опробованы мной подобные переходники не работали с СДР техникой.
Только с принтерами, а некоторые образцы даже сканера не понимали.При этом не плохо работая с LPT принтером.

_________________
Вячеслав, UT4UDV

Значит дело в драйвере ?
надо пробовать в общем.
PS и как вариант - наверное можно использовать док-станцию.Отключить в ней ненужные сеть,мышь,клаву,возможно СОМ-порт.А LPT пользовать

Не обизательно в драйвере.

_________________
Вячеслав, UT4UDV

Огласите цену.

дядя Саша, а слабо хотя бы на сайт UT2FW заглянуть? http://ut2fw.com/index.php?go=Book

_________________
Aleksandr

_________________
Aleksandr

Александр здравствуйте! У меня ваш SDR. Отлично работает, я доволен. Хочу летом взять его с собой в деревню на дачу. Стационарный компьютер туда нет смысла везти. Поэтому возникли вопросы. Что лучше использовать ноутбук или маленький компьютер? Если ноутбук то нужен будет переходник ЮСБ. По переходникам непонятно. Недавно почитал на форуме http://forum.cqham.viewtopic.php?t=11370&start=1515 и совсем запутался, проясните.

Ага, пасибки за ссылку, почитамши то "пустоблуднословоблудно"...
Использование ноутбука - лично моё мнение - негожий вариант. Высказывался ранее и пока остаюсь на этой точке. Грабли с драйверами, грабли с подключением внешней звуковой, маленький монитор (в относительно дешевых моделях), грабли отсутствия LPT порта и невозможность его установки в виде дополнительной платы расширения. Понятное дело - все эти вопросы решаемы, но только за счёт дополнительных усилий и если есть опыт с компьютерной техникой.
Использование мини компьютера - наиболее удачный вариант. Компьютер за минимальные деньги + имеем и любую звуковую внутри, и LPT порт, и монитор какой душа возжелает. Думаю помните, что и питание этого комплекта вкупе с СДРом, возможно от единого источника DC 13,8В? Обычно кивают на то, что мол-де ноутбук на батарейках может работать. Этот комплект тоже на "батарейках" сможет.
По теме переходников - см. подробности выше.
Не согласен с дядей Юрой RV3DLX, который высказался на том форуме о главенстве "фирмЫ". Думаю, если он захочет, то и тут сможет изложить свою точку зрения в эту тему. Пока же доложу где и какие папы-мамы LPT используются.
Почему флексы применили маму LPT в SDR-1000? - этот вопрос нужно им адресовать. В СДРе от UT2FW применён LPT папа, так же как и в киевском варианте от UT5UUR . Считаю, что Иван UT5UUR поступил правильно, когда не стал здесь копировать флексов. Т.к. приобрести Удлинитель LPT намного проще, нежели найти LPT шнурок с двумя папами на концах. А запаять папу или маму в плату - для производителя это без разницы - 1:1 и стоят, и втыкаются, и паяются. Сергей RA3AJD правильный вывод по этой теме сделал - производитель печётся о своём родном потребителе, а не тупо-копирует чьи-то ошибки.

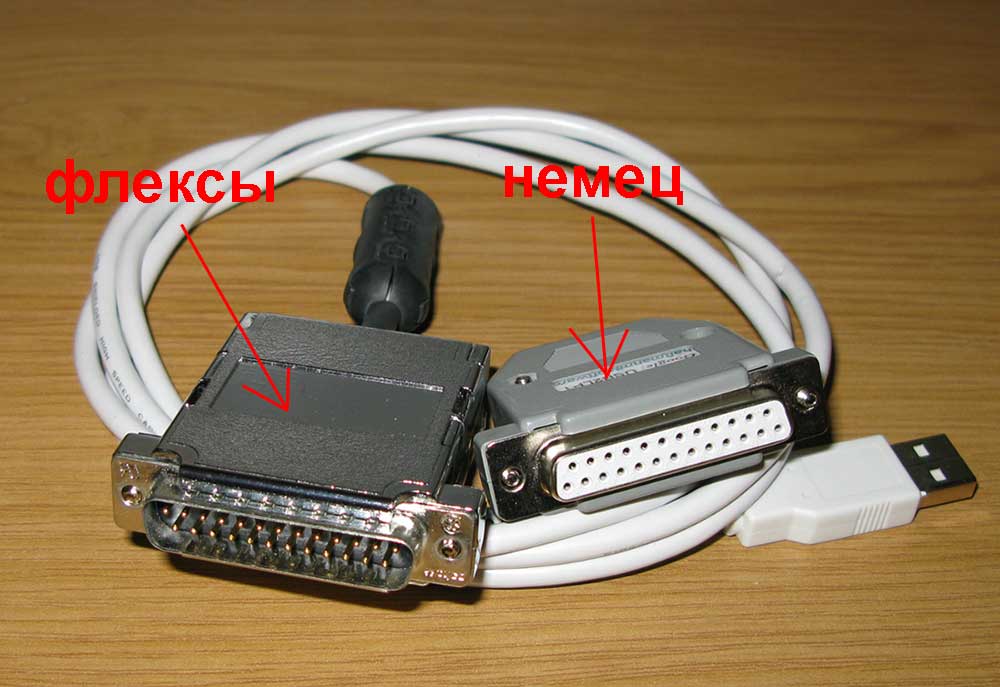

Применение переходника от флексов со всеми ПРАВИЛЬНЫМИ СДРами потребует дополнительного перехода мама-мама, т.к. он изготавливался флексами для своего SDR-1000. См. ниже фото.
Если всё же примется решение использовать ноутбук - нужно заказать у немца переходник, который "шустрый" на микрухе CY7C68013A-56LFXC - вот этот - http://www-user.tu-chemnitz.de/~heha/ba ... -13.htm.en Этот переходник и дешевле чем у флексов, и 1:1 подходит ко всем ПРАВИЛЬНЫМ СДРам.

_________________
Aleksandr

Дядя Саша привет! Да я где то сетовал на то, что наши производители СДР техники ставят другие разъемы. Возможно я и не прав, наверно нашим пользователям легче приобрести нужные кабели, а фирменные переходники им мало доступны, тем более что Флексы их больше не делают. Просто получилась неувязка, я своему приятелю у которого аппарат твоего производства привез фирменный переходник, а сразу он его подключить не смог. Замена типа разъема на плате ни к чему хорошему не приведет, т.к. распиновка у "папы" и у "мамы" разная и если поставить разъем другого типа, то ни один кабель не подойдет.
Юрий.

Друзья!
Есть у меня осциллограф-приставка к компьютеру Velleman PCS500, которая
стыкуется по LPT. Возникла необходимость работы ей с буком,
у которого только USB2. Купил USB2LPT 1.7 (быстрый) у немца.
Но не видит комп ее. Может в настройках порта что-то
надо выставить отличное от того, что установилось по умолчанию.
Прошу совета-помощи для победы этого недуга. Установлен WinXPx32.
Спасибо.

Уважаемый "VIK", к сожалению этот переходник (от немца) в Вашем случае работать не будет. Это потому, что в данном переходнике ПЗУ прошита специально для SDR трансивера и больше ни для чего. Для USB осциллографа Вам нужен обычный переходник USB - LPT, который продаётся в обычном компьютерном магазине.

_________________
73! Сергей (RA3AJD)

Ошибочное мнение т.к. немецкий переходник полноценный USB - LPT .
Зайдите в свойства системы посмотрите какие параметры LPT порта и сверьте с параметрами в программе.
При установке драйверов для переходника лучше выбрать драйвер немецкий , драйвер на сайте недавно обновлялся, поэтому можно скачать последнюю версию.
Александр.

Возможно и ошибаюсь. Но "Флексовский" переходник, например, заточер только под SDR и с другими устройствами не работает.

_________________
73! Сергей (RA3AJD)
