Продалжая тему граблей. Прошу помочь мене в освоении данного трансивера. В предидущем посте выложил свою ошибку № 1 теперь попытаюсь объяснить не понятное для меня явление. После калибровки спектр на экране анализатора превратился в сплошную расчёску несуших, которые повторяются через кождые 2,7 Кгц. Если видно спектр работающей станции , то он тоже дублируется с обеих сторон центральной частоты через каждые 2.7Кгц естественно с некоторым затуханием. Применяю пока звуковую карту C-Media 8738 CH6. Понятно, что карта древняя и не годится , но ведь используют даже интегрированные карты, а это выносная хотя тоже древняя, но всё же.
Использую стандартные НЧ шнуры с джеками 3,5 мм.
Если, кто использовал(пробовал) такую звуковую, то прошу поделиться и хотябы скриншотик посмотреть для сравнения.

Свой скриншот с вышеуказанными грехами выложу чуть позже из-за того , что нахожусь не дома. Скажем завтра скриншот будет на месте.

_________________
Сергей 73!

Выложил пошаговое инфо в ветке по теме "Вариаций звуковых карт".

_________________
Aleksandr

Как вариант - вернуть исходные настройки PowerSDR - нажать Reset All и затем врукопашную сбалансировать подавление боковой в закладке DSP. Множественные клыки на панораме говорят о перегрузке. Дабы более не искушать судьбу автоматическими калибровками - калибруем всё вручную.
Частоту калибруем в окошке Hardware Config-DDS-Clock Offset. Включаем режим Phase на панораме, находим несущую с известной частотой и подгоняем значение корректировки частоты DDS, чтобы картинка на панораме остановилась. Несущие можно брать по вещалкам или стандартам частот (см. вложение). Можно и на слух - включаем режим DSB и по нулевым биениям вещалок. Для контроля - переключаем USB-LSB - тональность не должна меняться.
Калибровка уровня Level Cal возможна по известному уровню - цифирки по ГССам давал ранее. Пока нет качественной звуковой карты - можно не заморачиваться, т.к. всё равно придётся перекалибровывать с другой картой.

_________________
Aleksandr

Александр Юрьевич!
У меня вопрос следующего характера. В автомате зеркалка недавиться, а в ручном только
в двух положениях (preamp) low и off,а в положении (preamp) med и high подавления нет
вообще. В чём может быть проблема? Звуковая карта Audiotrak Prodigy 7.1 для настройки
применяю Г4-158.

В положениях med и high усиление в СДРе максимально, в положениях low и off минимально. Идёт на ум только то, что ваша карта "тупо" перегружается сигналом от СДРа - посему и нема балансировки. Или пролезание между каналами больше чем это потребно - PowerSDR посему не могёт сообразить, что же ему балансировать.
Могу давать вразумительные консультации только по пройденным мной темам - если ту звуковуху и в глаза не видел - как дать по теме верную консультацию?
Ещё и ещё раз акцентирую внимание экспериментаторов на том, что если вы рискуете "изобрести велосипед" - т.е. сделать всё по своему - применить не оговоренную в PowerSDR звуковую карту, или заставить работать софт в оболочке не предназначенной для его работы - все возможные грабли вам придётся решать в гордом одиночестве. Нужно об этом изначально подумать.

_________________
Aleksandr

По просьбам трудящихся выкладываю описания в тему от флексов. С небольшим комментарием что это такое и для чего нужно. В последующем эти файлы будут перемещены на сайт в раздел "Файлы" - ссылка http://www.ut2fw.com/index.php?go=Files&in=cat&id=6 Там уже выложено несколько файлов в тему SDR.
Файл первый - "SDR-1000 Operating Manual v1.8.0" Это так называемый "Мануал оператора" - т.е. описание как пользоваться СДРом, какие его возможности, куда-чего втыкать, как устанавливать софт PowerSDR, как им пользоваться и т.д. и т.п. - целых 182 страницы книжки формата А4. Здесь раскрыто 90% наиболее часто возникающих вопросов при пользовании SDR.
Хотя на сегодня софт PowerSDR 1.8.0 можно считать устаревшей версией, но если вы освоите хотя бы половину этой информации - можете считать себя продвинутым SDR-щиком. Не будет абсолютно никаких проблем с освоением более свежих версий софта от флексов.
Файлы архивами, объёмы более 1МБ - поэтому в форуме их не стал выкладывать, а разместил на своём сайте Интвея, качаем по ссылке - http://ut2fw.intway.info/sdr/SDR-1k.rar
Инфо по теме измерений качественных характеристик SDR-1000 от ARRL. Будет интересно тем, кто жаждет реальных цифирок всяких децибеллов-микровольтов.
Качаем по ссылке - http://ut2fw.intway.info/sdr/QST.rar
Одна из свежих софтин PowerSDR - в ней есть весьма полезные прибамбасы как в готовых сервисах, так и дополнительных.
Качаем по ссылке - http://ut2fw.intway.info/sdr/k3jca.zip

_________________
Aleksandr

Прошу пардону за отсутствие от меня ответов - затеял апгрейд компа. Посему некоторое время будет не до лирики - нужно будет подружить новый комп со всеми моими хотелками...
Понятное дело - начали вылезать грабли, которых не было у предыдущей конфигурации железа. Тем паче, что установил для пробы Windows ХР "родом" от 2007 году. В нём наблюдаю прибамбасы, которые есть в винде Висте и не было в ранее пользованной версии ХР. Новая винда напрочь не хочет видеть звуковую 2ZS, точнее всё работает, но PowerSDR "вычислила", что драйвер дюжа старый, который шёл на компакте с звуковой. Начал разбираться - точно! На том компакте нарисован типа 2005 год выпуска, а сам драйвер от 2001 года... Скачал драйвер с сайта Креативов - новый драйвер ругается на карту - типа, старая... Вообщем - известные грабли с Креативом - не даром народ плюётся на поганую дружбу Креатива с системой. Почитал разные сайты в тему - есть версии, что китаёзы штампуют звуковые в одной деревне, а компакты с софтом к ним в другой - т.е. не факт, что на компакте, который идёт со звуковой, будут родные к той карте дрова. Пока сконфигурировал комп под Дельту - "танк" это точно! По барабану той карте, что за комп - пашет без проблем. С Креативом промаялся несколько вечеров - пока без толку. Дельту запустить - максимум 20минут времени потратить.

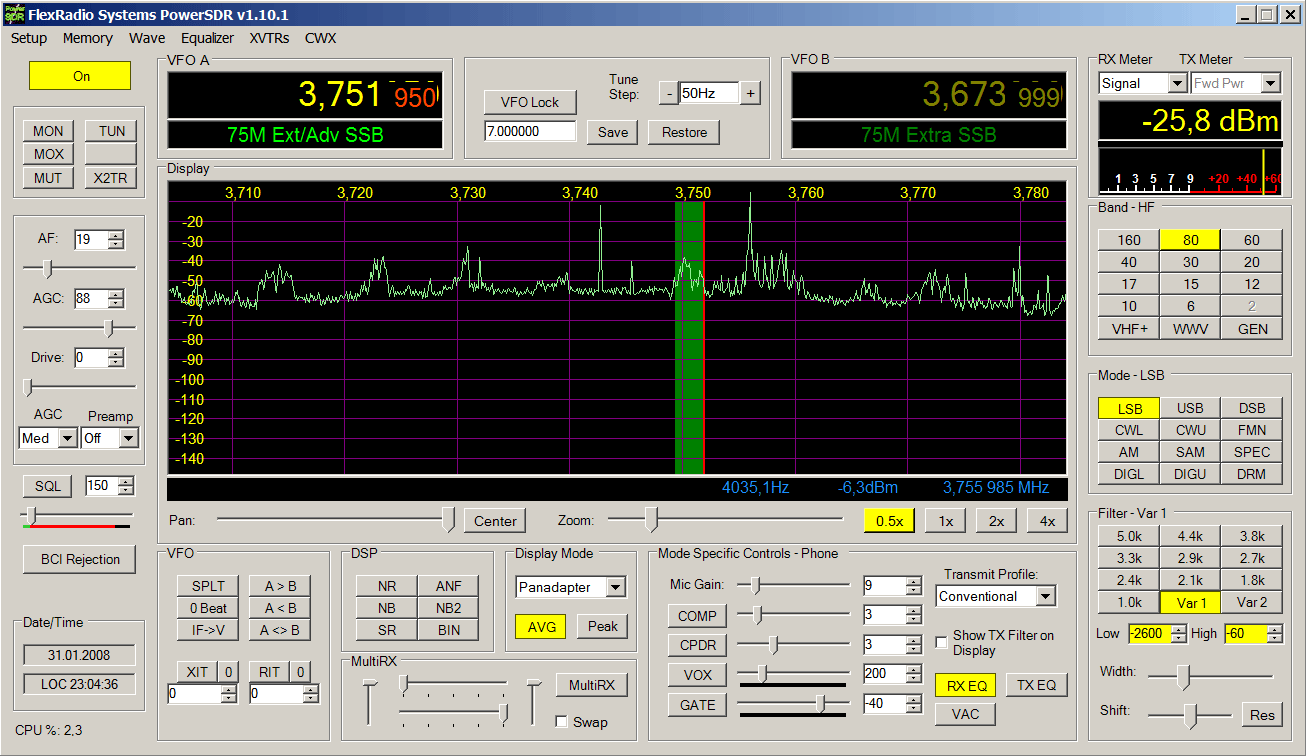

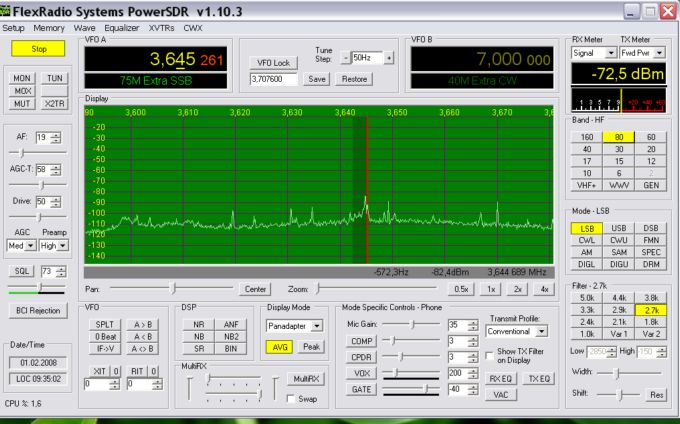

Ниже скриншот работы компа после апгрейда - обратите внимание на загрузку компа в левом нижнем углу PowerSDR.

_________________
Aleksandr

Александр Юрьевич!
Похвались новым железом. На работе сейчас, но кажется у меня загрузка проца меньше. С Audigy 2 ZS аналогичные проблемы на маме P5B, но уже научился ставить её на "место". У меня после установки драйвера появляется звук в колонках, в "диспетчере устройств " удаляю упоминание о Audigy, перезагружаюсь и при загрузке находиться SB Creative. Если не находит автоматом драйвер, то идём по "ветке" - "установить с диска", указываем какая карта и всё прокатывает. Затем без проблем устанавливаем всё остальное к SB.

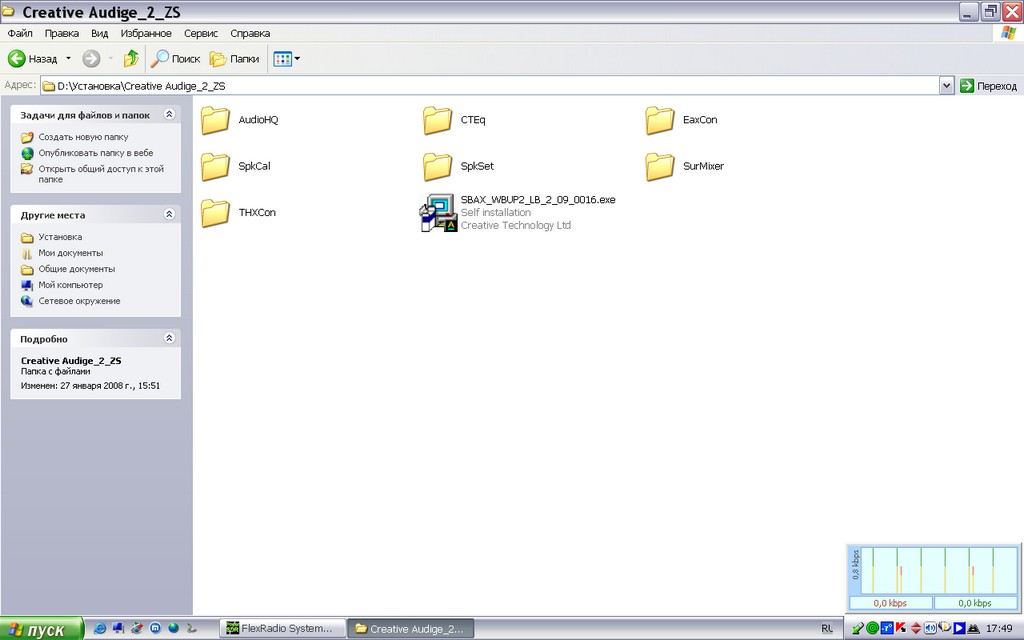

Драйвер скачан с официального сайта, остальное с диска к SB (так выглядит папка с прибамбасами к Audigy 2ZS). Только скачал по вашей ссылке драйверы к звуковке, вечером отпишу что получилось.

У меня Audigi 4 никак не хотела работать пока не отключил
встроенную звуковую карту. Сейчас стоят Audigi и Delta, обе
работают без проблем. Подключил даже 2 СДРа, один управляется
по USB, другой по LPT, ну это так, для пробы, тем не менее все
работает.
Юрий.

Glen-у пасибки за подсказку. Попробую как-нить поиграться. С Креативными дровами траблы - это "обычное" явление. Саме беспроблемно у меня работала первая карта Креатив SB Live 5.1 - кажется такие там у неё цифирки были. Помню, что Креатив Си-Би-Лайв. На момент покупки она была только-только выпущена Креативами. Что-то около 70$ стоила тогда. Видимо китаёзы ещё не наладили на тот момент их массовый выпуск. И дрова на компакте к карте были родные. Всё чётко устанавливалось и работало. Кстати и самый навороченный в том софте был раздел EAX Console - можно было каждую типовую установку раскладывать на составляющие и крутить как вздумается. Если попадётся компакт от креатив Си-Би-Лайв - попробуй из него этот раздел установить - получишь массу дополнительных возможностей по звуку.
По теме компа. Выбор у наших местных мальчиков ограниченный - везут самые дешёвые или самые дорогие варианты. Дорогие для таможенников, налоговиков и остальной "разбойничьей мафии", дешёвые для остального подчинённого народу... Был свидетелем как один чел из таможни заказывал комп тем мальчикам - "Пацаны! Мне дайте компутер не дешевле 10000грв (это 2000$). И побыстрее!" Бедные юноши метались пару дней дабы не потерять выгодного заказчика - напихали ему 4ГБ памяти, 4-х ядерный проц, ну и т.д. что смогли по максимуму набрать. Набралось у них что-то около 9тыс.грв. Дядька Саша "яду" немного подлил - сказал ему, что такой комп будет подтормаживать если в покер на нём играть - чел с таможни был в расстроенных чувствах...
У меня намного скромнее - проблема была с маманей, чтобы были на ней и LPT, и COM. Нашли только в самом дешёвом варианте - Asus P5LD2. 2ГБ памяти, двухядерный проц 1,8Гг. Попробовал за ради интересу на встроенную карту послушать музычку - мама-мия, какой "отстой"! Звук ватный, глухой... как через "одеяло"... Когда устанавливал 2ZS в БИОСе встроенную карту выключил.
Взял на пробу в местной УКВ ЧМ вещательной студии звуковую карту Дельту 1010LT. У неё есть два микрофонных входа. Как проверю - доложу результат.

_________________
Aleksandr

Александр Юрьевич! Записал на CD образ скачанный по вашим ссылкам с новыми дровами к 2ZS. Картинка загрузочная новая, дрова устанавливается так же, с "бубном" и "матерью". Нового не нашёл ни чего. Микрофон победил, на передачу карта работает. Картинку с загрузкой проца прилагаю. Предлагаю открыть новую тему по модернизации SDR, а то пошли уже усилители к микрофонам, переделки D-44.

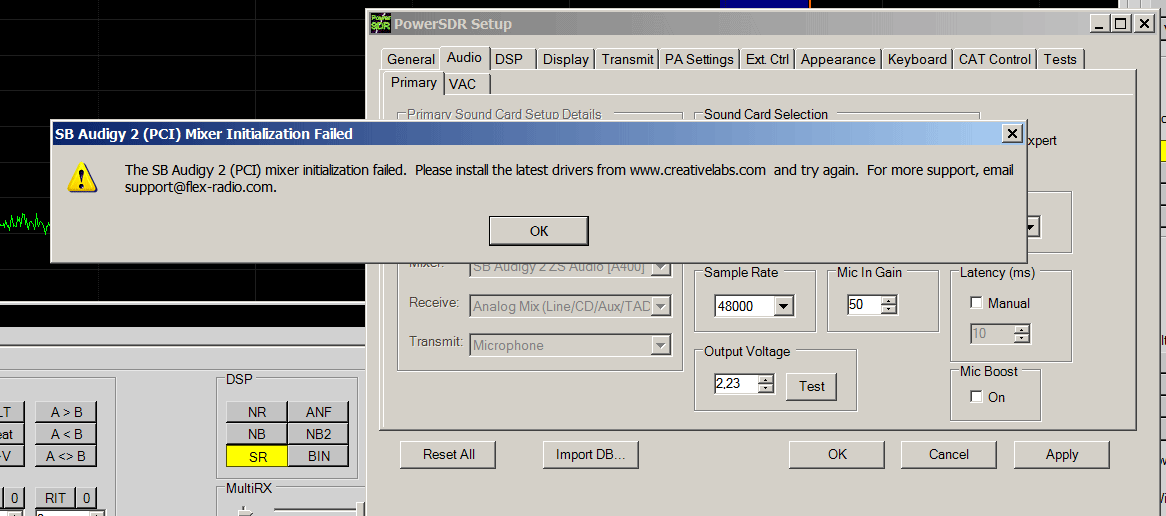

Вторая попытка заставить принять 2ZS софтом PowerSDR окончилась неудачей...

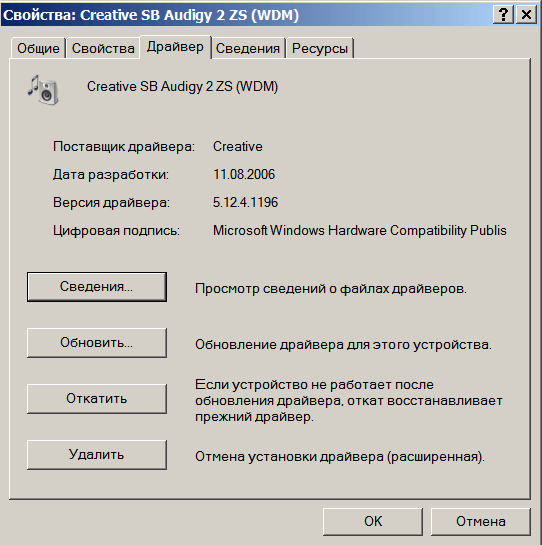

Не хОтит PowerSDR воспринимать миксер креатива... Дрова вроде-б последние установил - которые с сайта креативов от 2006года.
По большому счёту мне та 2ZS для приёмника не нужна, но хотел от ГССа проверить её перегрузочную способность для сравнения с Дельтой. Если третья попытка окончится так же - значит это "знак свыше" - останемся в неведении по реальным цифиркам сравнительных измерений.

_________________
Aleksandr

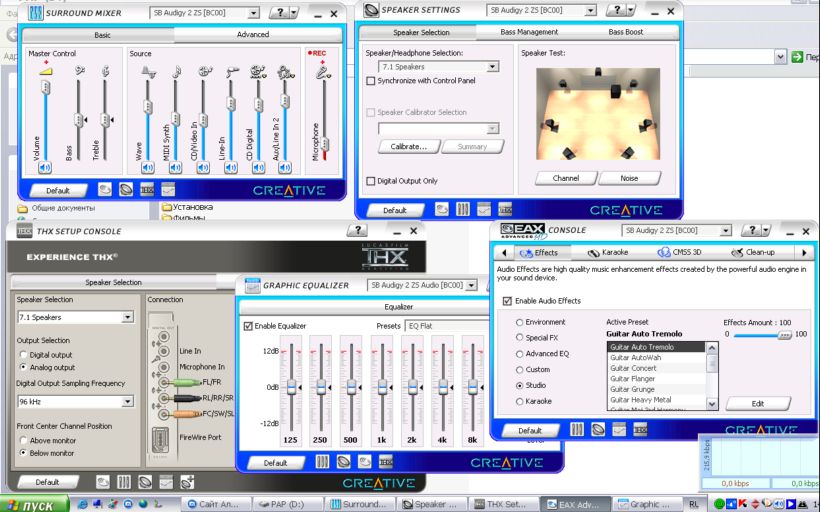

У меня драйвер 2005 года, установлено то, что на картинке - Power SDR не ругается. Не силён в аглицком, но на картинке вашей, Александр Юрьевич,миксер не установлен.

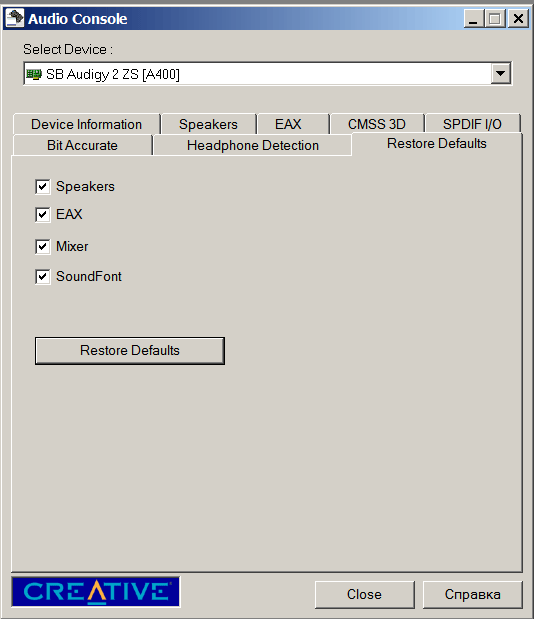

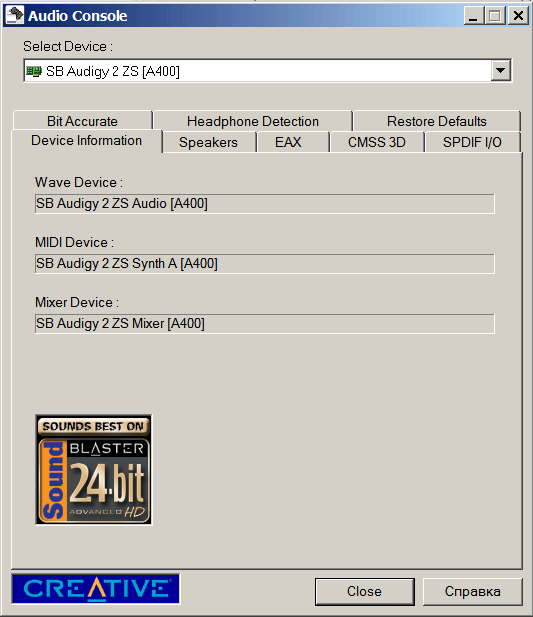

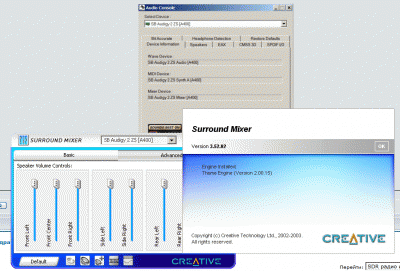

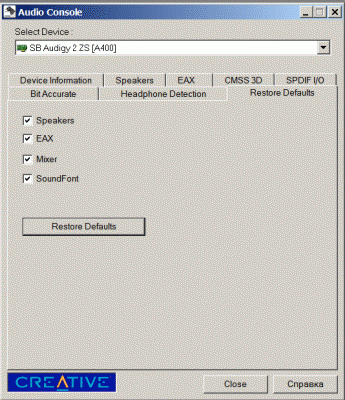

По теме миксера. Перекопал все закладки креатива и нашёл только вот эти по теме миксера -
Судя по ним миксер установлен и активирован. Вот только почему PowerSDR в упор его не видит... ???

_________________
Aleksandr

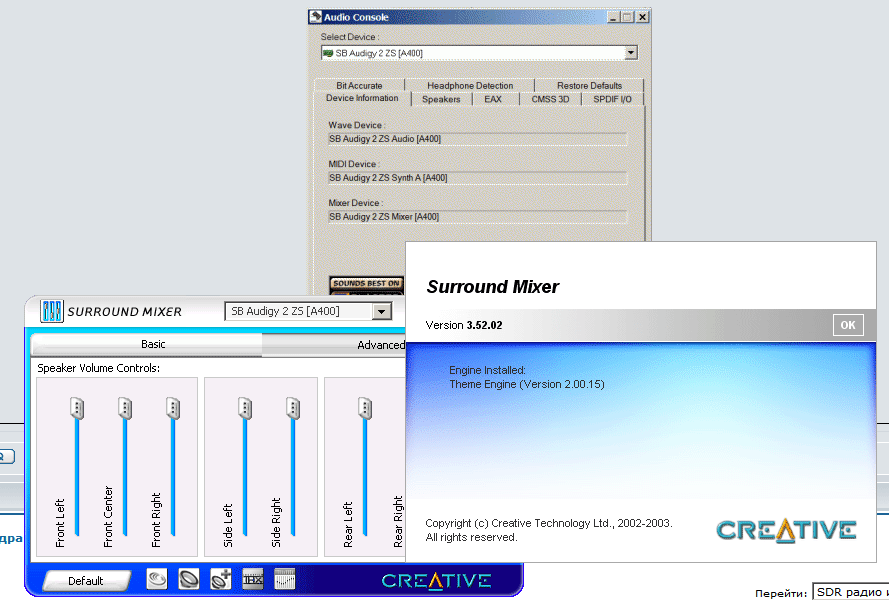

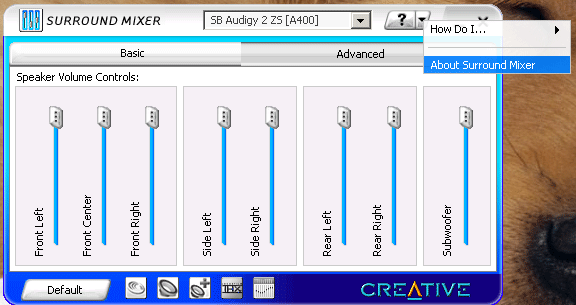

А вот инфо именно по версии миксера - жми на треугольничек и там на нижнее "эбаут сюрраунд миксер".
